Корпус модульный на DIN рейку 161 (пластиковый, 6 модулей)

ВНИМАНИЕ в связи с износом пресс-формы С 01.01.2022 г. ПРОИЗОШЛО конструктивное ОБНОВЛЕНИЕ ДО V02

Чертеж на обновленный корпус доступен для скачивания внизу страницы.

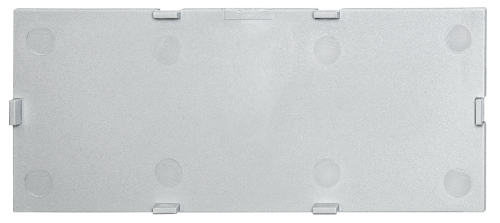

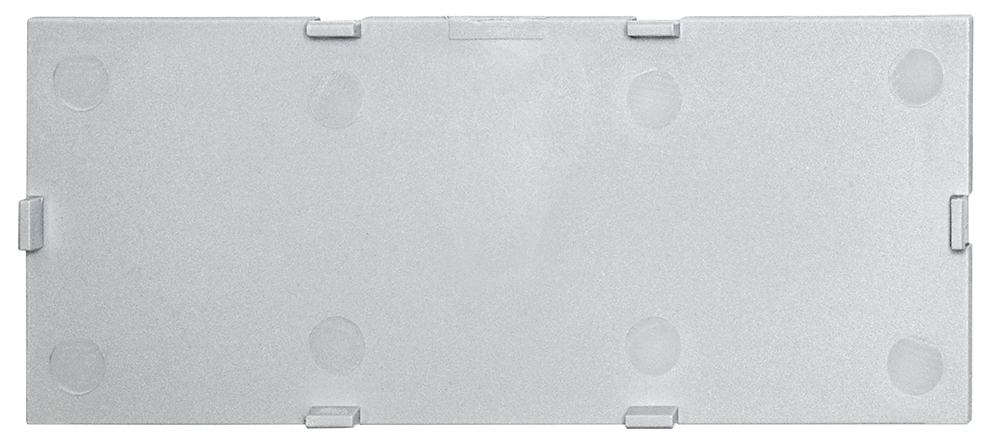

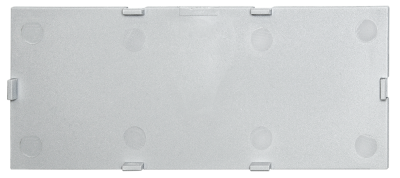

КОРПУС В СБОРЕ ЛИЦЕВАЯ ПАНЕЛЬ (тыльная сторона)
Корпус 161 на ДИН рейку Корпус 161 на ДИН рейку

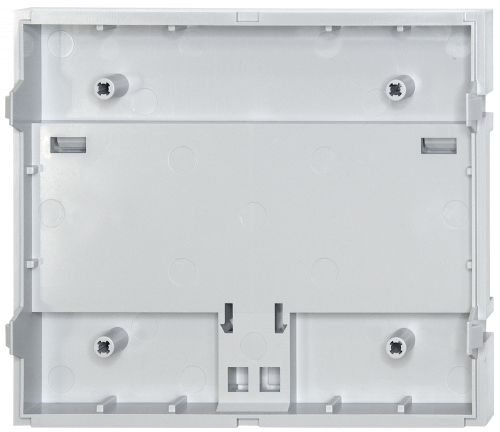

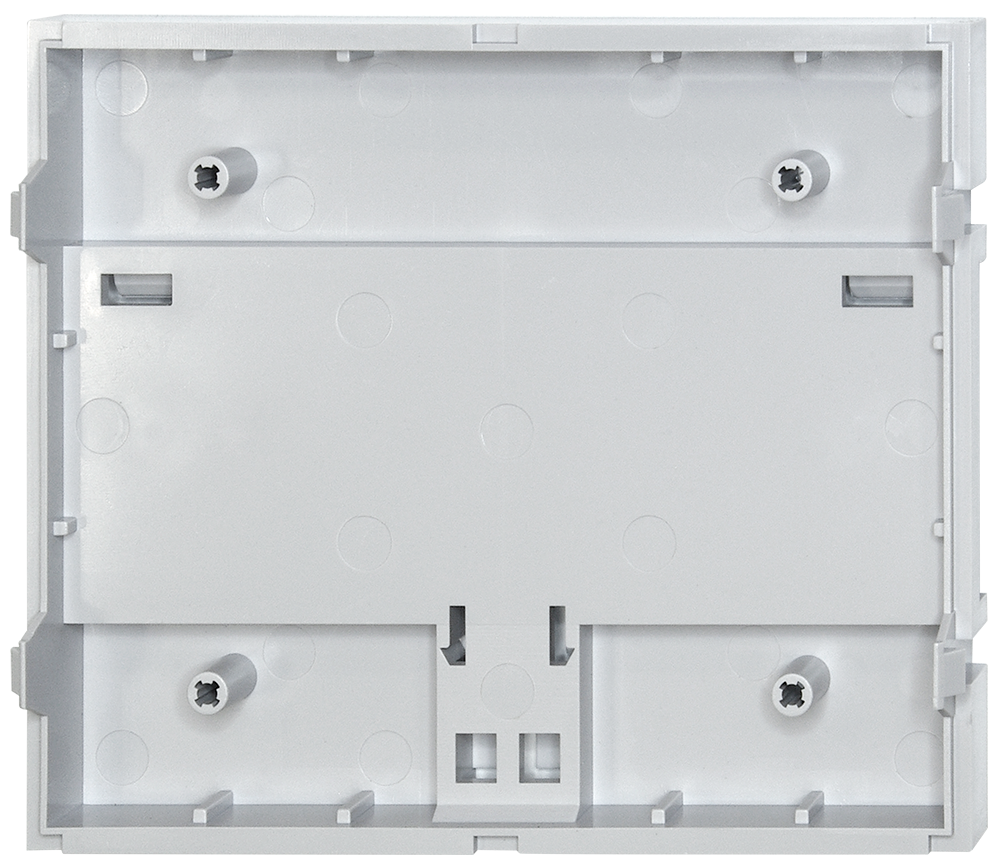

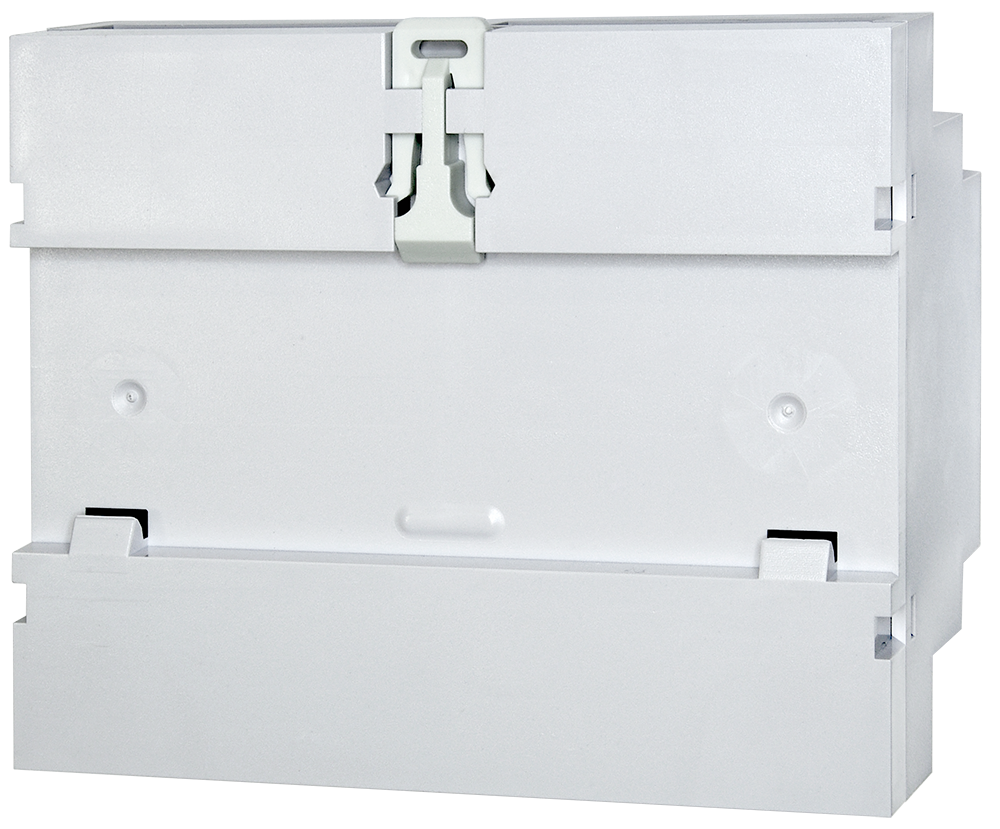

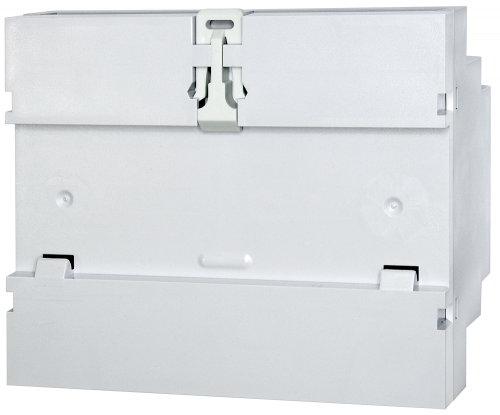

ДНО (тыльная сторона) ДНО (внешняя сторона)
Корпус 161 на ДИН рейку Корпус 161 на ДИН рейку

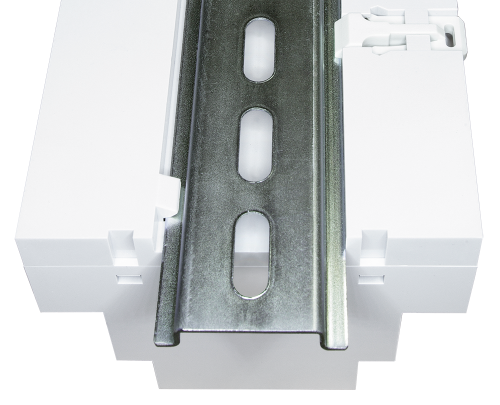

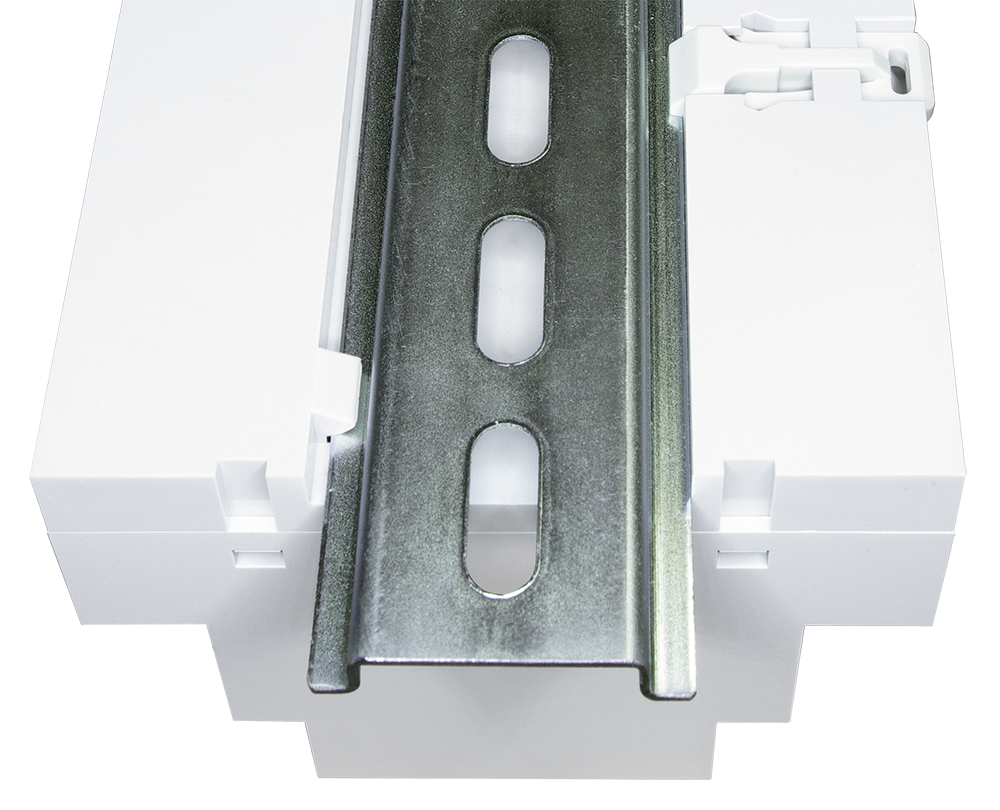

КОРПУС В СБОРЕ (вид с торца) КРЕПЛЕНИЕ НА ДИН РЕЙКУ
Корпус 161 на ДИН рейку Корпус 161 на ДИН рейку

Видео (предыдущей версии корпуса V01) предоставлено каналом "Электроника в объективе"


Корпус 161 - это второе поколение шестимодульного пластикового корпуса (в соответствии с международным стандартом DIN 43-880) для электронной аппаратуры (РЭА). Модернизация корпуса затронула узлы крепления (изменен конструктив фиксатора, теперь корпус крепится только на ДИН рейку надежно), лицевую панель (теперь она выполнена в виде крышки (вставки), которая имеет дополнительные замки для фиксации со всех четырех строн, а  технологическое углубление лицевой панели во внутрь корпуса позволяет использовать шильд / наклейку, что более технологично и эстетично) и замки фиксирующие дно и основание между собой (изменен конструктив элементов для еще более надежной фиксации).

Основные преимущества остались без изменений: безвинтоваое крепление, удобный монтаж при сборке готовых устройств, полный доступ к плате и элементам, пластик легко прожигается маркеровочными лазерами и тампонной печатью, материал ABS пластика не маркий светло серого цвета (RAL7035) со специальными добавками благодаря которым достагается класс горючести V0, самозатухающий пластик (не поддерживает горение). Широкий диапазон эксплуатационных температур (от −40 °C до +70 °C).

Корпус состоит из: основания - 1 шт., лицевой панели - 1 шт, фиксатора - 1 шт., дна - 1шт.


Так же к корпусу можно приобрести дополнительные аксессуары (приобретаются отдельно):

Вставка


Данная вставка позволяет закрыть не используемые клеммные отверстия, обеспечивая при этом защиту от пыли и влаги. Количество заглушаемых клеммных отверстий легко изменяемо с помощью откусывания частей вставки, всего их 9. Для 161 корпус их необходимо 4 шт.

Ручка большая шестигранная.

Ручка для регулировки потенциометров с сечением вала шестигранник. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.
Ручка малая крестовая.

Ручка для регулировки потенциометров с сечением вала крест. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.


Набор КИТ-161 - это универсальный набор деталей для мекетирования и проектирования изделий РЭА. В комплекте корпус 161, печатные платы, клеммы и соединители штырьевые.


Корпус 161 имеет специальные вставки для клемных отверстий, которые при необходимости можно легко открыть, для доступа к использующимся клемам. Лицевая панель съёмная, которую легко фрезеровать поместу. Благодаря сквозной конструкции корпуса корпуса облегчён монтаж и доступность к деталям используемых в изделии. Поверхность гладкая, благодаря чему корпус дольше остаётся эстетически чистым, а при необходимости легко протирается. Максимальный размер платы 98х81,5


ТУ 3464-010-31928807-2015

Наименование
Файл для скачивания
(паспорт)
Дата файла
Корпус 161 PDF    КАРТИНКА     AutoCAD 11.08.2014
Корпус 161, (3D формат)
STEP 05.09.2018
Корпус 161, крышка PDF 13.09.2016
Корпус 161, GIF - 3D вид GIF 05.09.2018

Корпус 161 обновленный, габаритные и установочные размеры PDF  Скачать v03.02.2022
Корпус 161 обновленный, 3D модель STEP Скачать v01.09.2021
