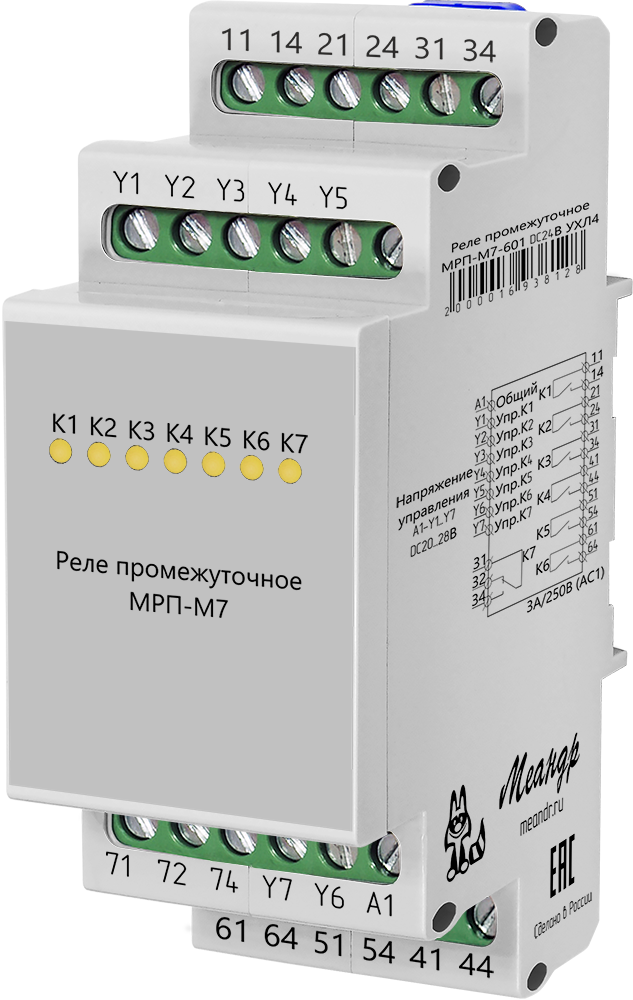

Реле промежуточное многоканальное МРП-М7 НОВИНКА!
 |
|
МРП-M7-601 DC24B УХЛ2
|
спец. изделие | 8004.00 руб. с НДС |
|

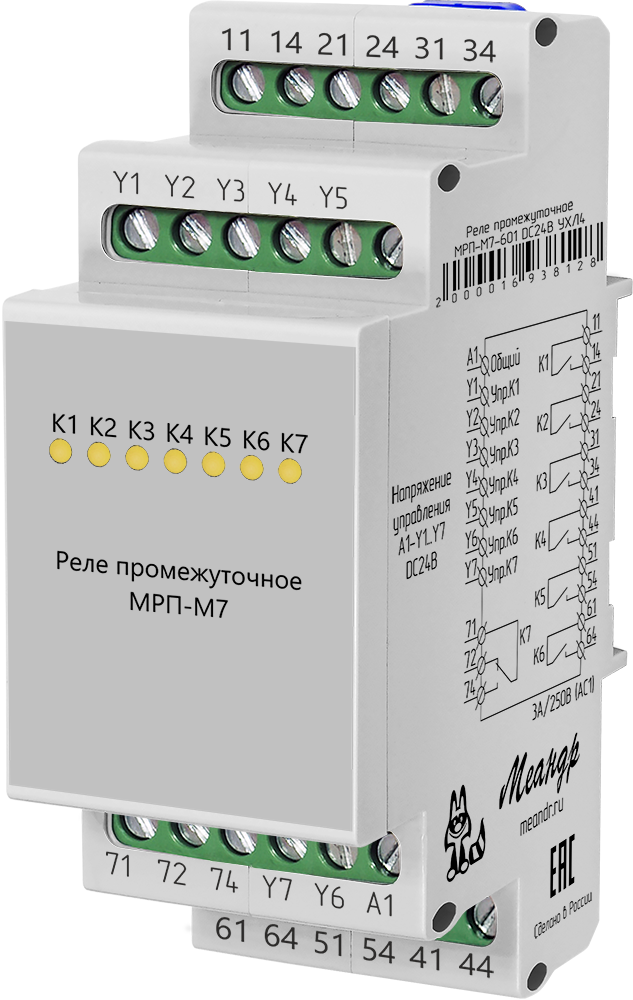

МРП-M7-601 DC24B УХЛ4
|
стандарт | 5800.00 руб. с НДС |
- Применяются для гальванической развязки или увеличения количества контактов используемого оборудования
- Индивидуальная светодиодная индикация по каждой группе контактов
- Семь независимо управляемых групп контактов в едином корпусе
- Корпус на ДИН рейку шириной 35 мм (2 модуля)
НАЗНАЧЕНИЕ
Реле промежуточное (вспомогательное) МРП-М7 различных модификаций (далее устройство). Предназначено для гальванической развязки между силовыми цепями и цепями управления или дистанционного включения нагрузки путём подачи управляющего напряжения на вход устройства.

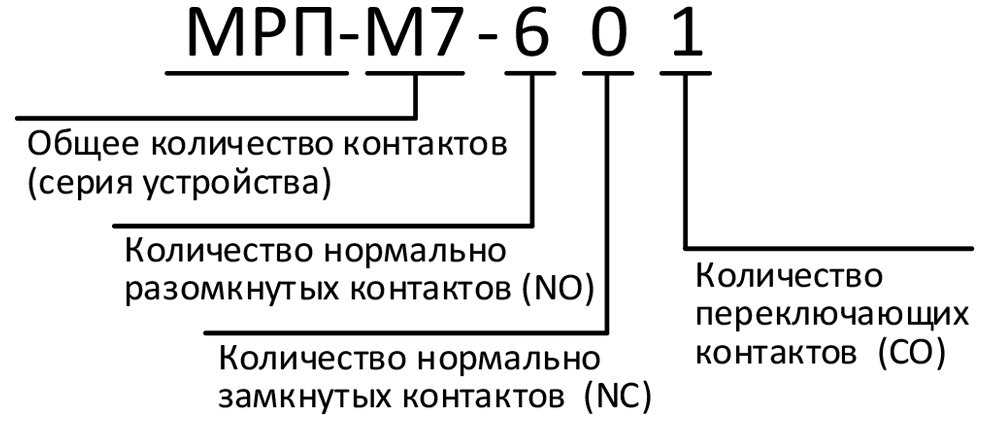

РАСШИФРОВКА НАИМЕНОВАНИЯ ПО МОДИФИКАЦИЯМ
КОНСТРУКЦИЯ

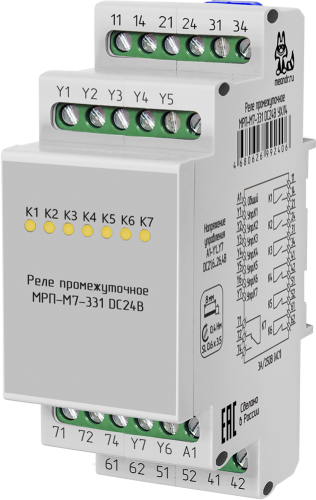

Устройство содержит семь индивидуально управляемых электромагнитных реле с изолированными группами переключающих контактов (K1–K7), выведенных на винтовые клеммы. Выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо раздвинуть в крайние положения (см. Габаритные размеры). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2 . На лицевой панели прибора расположены индикаторы состояния семи контактных групп "K1"–"K7".
РАБОТА УСТРОЙСТВА
Переключение контактов устройства осуществляется подачей управляющего напряжения на контакты питания (A1, Y1–Y7), при этом на лицевой панели загораются соответствующие индикаторы включения. Количество и тип управляемых контактов по модификациям определяются в наименовании устройства (общее количество контактов указывает на серию устройства, а количество и тип контактов — на модификацию, см. рис. Расшифровка наименования по модификациям). Схема подключения для каждой модификации размещена на боковой поверхности устройства (пример схемы подключения для модификации МРП-М7-601 см. рис. ниже). Расположение клемм приведено на рис. ниже. Технические характеристики указаны в таблице ниже.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Ед.изм. | МРП-М7-XXX DC24 |
| Напряжение питания (по исполнениям)1) | В | DC 24 |
| Диапазон допустимого напряжения питания DС | 85–110 % от номинального | |
| Потребляемая мощность (все реле включены), не более | Вт | 1,5 |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 25 |
| Количество и тип контактов |
определяются в наименовании устройства |
|
| Максимальное коммутируемое напряжение | В | AC 250 / DC 30 |
| Ток всех групп контактов суммарный продолжительный, не более (AC 250 В 50 Гц АС1) / (DC 30 В DC1) | А | 10 / 10 |
| Ток одной группы контактов, не более (AC 250 В 50 Гц АС1) / (DC 30 В DC1) | А | 3 / 3 |
| Максимальная коммутируемая мощность: (АС 250 В 50 Гц АС1) / DC 30 В DC1) | ВА/Вт | 750 / 90 |
| Электрическая прочность (питание - контакты) | В | 2000 (АС 50 Гц 1 минута) |
| Механическая износостойкость, не менее | цикл | 1 х 107 |
| Электрическая износостойкость, не менее (цикл: вкл. 1 с / выкл. 9 с) | цикл | 1 x 105 (3 А 250 В АС1 50 Гц), (3 А 30 В DС1) |
| Максимальная частота коммутаций, не более | цикл/ч | 600 |
| Диапазон рабочих температур (по исполнениям) | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) |
| Температура хранения | °С | -40…+70 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | |
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |
| Относительная влажность воздуха (при 25 °С), не более | 80 % | |
| Высота над уровнем моря, не более | м | 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 35 х 93 х 62 |
| Масса нетто/брутто | кг | 119,45 / 133,75 |
| Срок службы, не менее | лет | 10 |
1) Возможны исполнения на другие напряжения и частоту питания по заказу

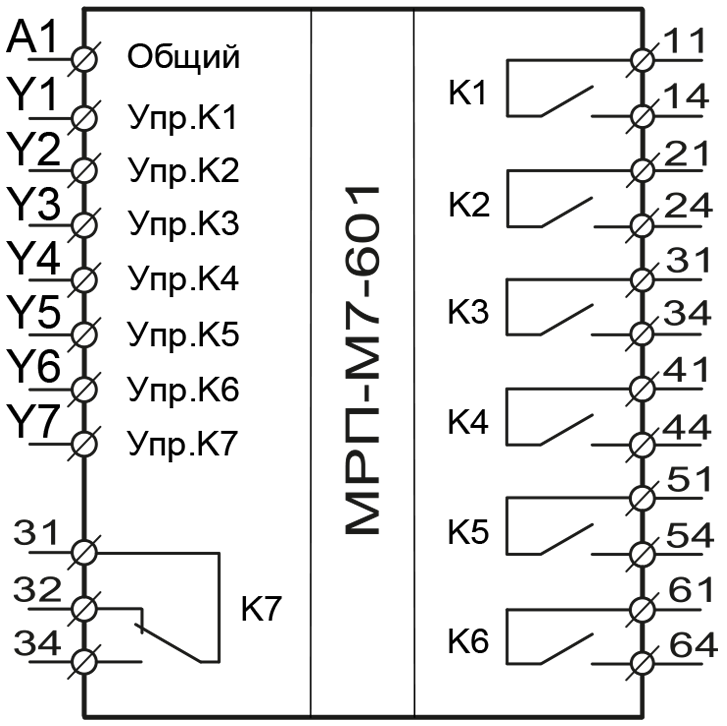

ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЯ ДЛЯ МОДИФИКАЦИИ
МРП-М7-601
ВАЖНО! Момент затяжки винтового соединения должен составлять 0,4 Н·м.

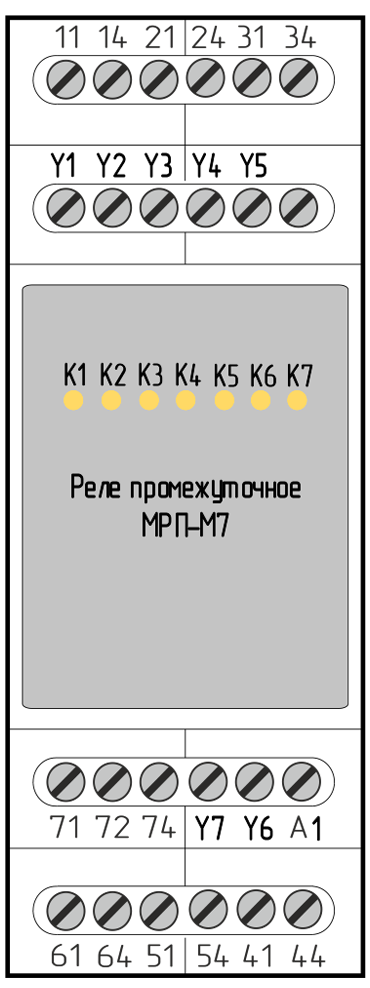

РАСПОЛОЖЕНИЕ КЛЕММ

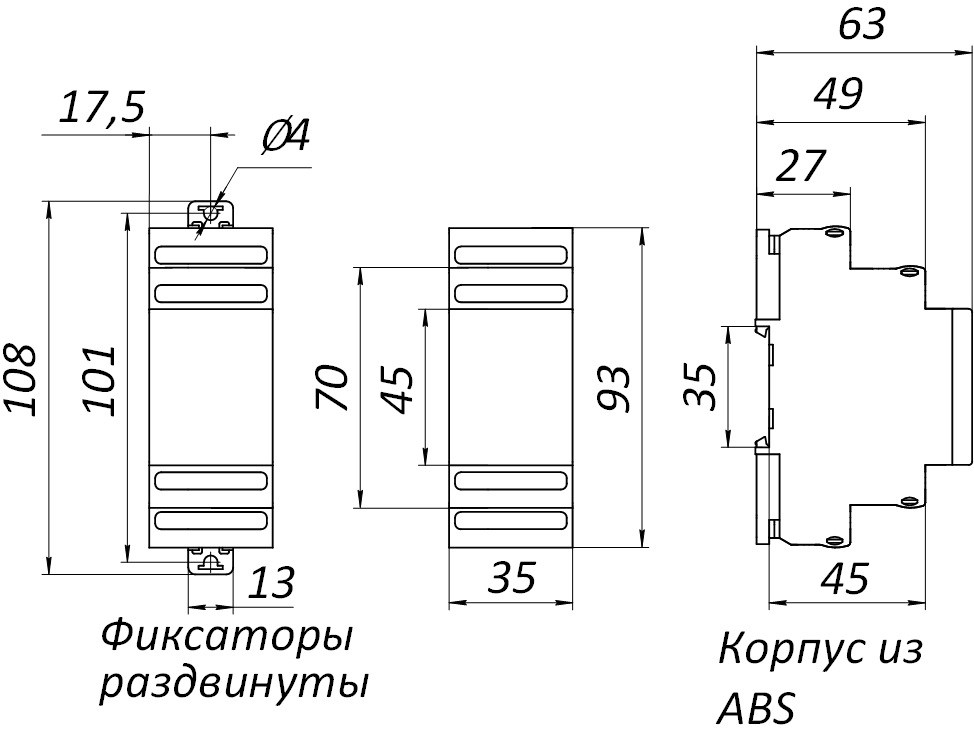

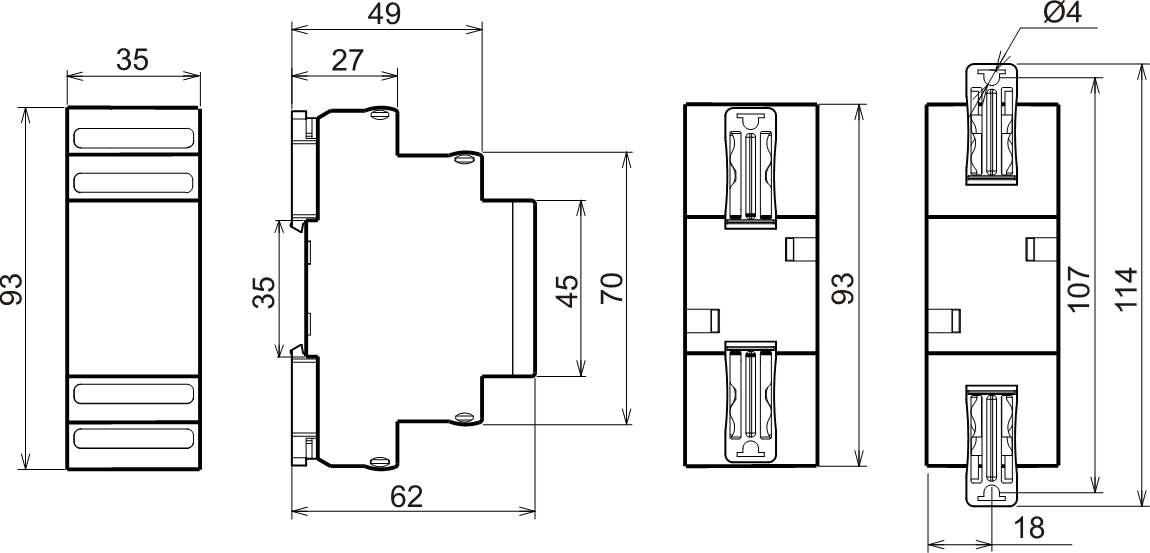

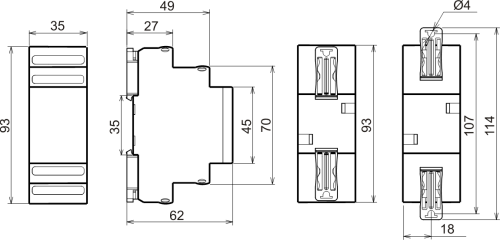

ГАБАРИТНЫЕ РАЗМЕРЫ
ВАРИАНТ ЗАЩИТЫ ДО IP40
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания
|
Дата файла
|
|
МРП-М7-601 DC24В УХЛ2
МРП-М7-601 DC24В УХЛ4 |
2000016938135
2000016938128 |
Руководство по эксплуатации
|
PDF Скачать v02
|
06.25
|
Русский
