Фотореле ФР-2М в узком корпусе 13мм!

ФОТОРЕЛЕ КОРПУС ФОТОДАТЧИКА

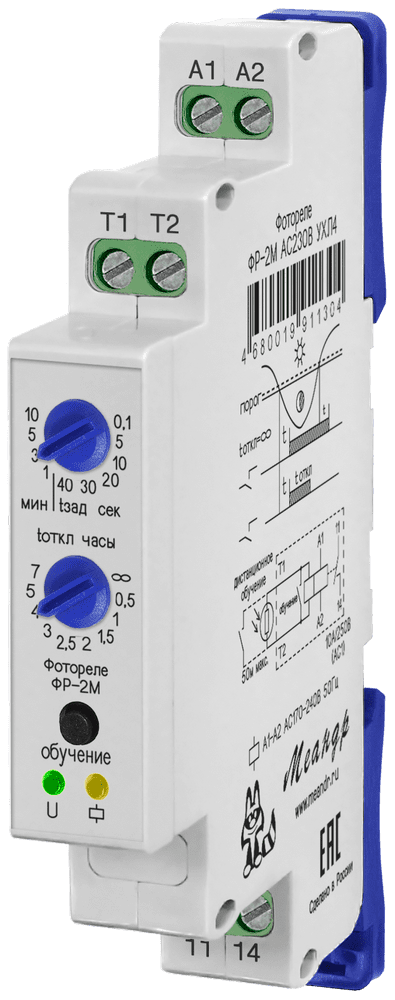

Фотореле ФР-2М
Фотодатчик ФД-3-1
ФР-2М AC230B УХЛ4 с датчиком
стандарт
1354.00 руб. с НДС

ФР-2М DC24В УХЛ4 с ФД-3-1 спец. изделие
1868.00 руб. с НДС


 Отличительная особенность наших фотореле: ВКЛЮЧЕНИЕ НАГРУЗКИ ПРИ НУЛЕВОМ НАПРЯЖЕНИИ СЕТИ (в момент перехода синусоиды через ноль - zero crossing). Это означает, что фотореле может работать со светильниками, имеющими большие пусковые токи при включении (светодиодные, люминесцентные, натриевые и пр.). Уменьшение пусковых токов при включении позволяет применять автоматические выключатели меньшего номинала (например: вместо С16 - В10 или даже В6).

  • Автоматическое включение и отключение освещения
  • Настройка порога срабатывания по освещённости (кнопкой обучение)
  • Возможность дистанционной настройки с помощью выносной кнопки
  • Встроенный таймер отключения нагрузки через заданное время от 0,5 до 7 часов
  • Широкий диапазон срабатывания по уровню освещённости (0,1-500лк)
  • Выносной фотодатчик с защитным корпусом для монтажа на стену
  • Настраиваемая задержка срабатывания выходного реле от 5с до 10мин
  • Корпус шириной 13мм

НАЗНАЧЕНИЕ ФОТОРЕЛЕ
 Фотореле ФР-2М предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым в зависимости от комплектации..
 Реле имеет режим "умного отключения" ("smart off"). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время реле включит освещение или рекламу и через заданное время выключит. Реле позволяет значительно сэкономить на потребляемой электроэнергии.
 Реле может быть использовано для управлением маяками. При наличии дистанционного канала управления (радио канал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.
 Управление системой автоматического полива. Реле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека).
 С помощью реле можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Используя режим "умного отключения" ("smart off") можно продлевать «световой день» на птицефермах, в теплицах и т.д.

КОНСТРУКЦИЯ ФОТОРЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания реле «tзад», поворотный переключатель времени встроенного таймера «tоткл», кнопка «обучение», для настройки фотореле на нужную освещённость, зелёный/красный индикатор включения напряжения питания «U»/«АВАРИЯ ФОТОДАТЧИКА», жёлтый индикатор срабатывания встроенного реле.

 ВНИМАНИЕ: Запрещается производить какие-либо работы с фотореле, находящимся под напряжением.

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И РАБОТА ФОТОРЕЛЕ
 Подключить фотодатчик и реле согласно схеме подключения. Фотодатчик подключается к клеммам «Т1», «Т2». Напряжение питания подключается к клеммам «А1» и «А2».

 ВНИМАНИЕ: Реле в исполнении на переменный ток питания должно подключаться с соблюдением условия - провод находящийся под напряжением (фазный) обязательно подключается к клемме «А1»(L), а нулевой - к клемме «А2» (N). Исполнение на постоянный ток питания, положительный полюс всегда подключается на клемму «А1».

 Установить регулятор «tзад» в положение 5с, а регулятор времени встроенного таймера «tоткл» в положение «∞». Выбрать время суток, когда должен быть включён коммутируемый источник света. Подать напряжение питания на реле, при этом должен загореться зелёный индикатор «U». Включение красного индикатора «АВАРИЯ ФОТОДАТЧИКА» - указывает на короткое замыкание между клеммами «Т1» и «Т2». Включение реле и поочерёдное мигание красного и зелёного индикатора - указывает, что фотодатчик не подключён. Нажать и удерживать кнопку «обучение» до момента включения красного индикатора. Отпустить кнопку, через 5с реле запомнит уровень освещённости и включит реле, при этом будут замкнуты контакты реле 11-14.

 ВНИМАНИЕ: При поставке, фотореле настроено на уровень освещённости - 0.2лк

 Настраиваемая задержка времени включения реле переключателем «tзад» устраняет влияние кратковременных колебаний освещённости. При отсчёте этого времени зелёный индикатор «U» мигает с периодом 0,5с. Настраиваемая задержка времени отключения реле переключателем «tоткл» позволяет экономить электроэнергию. При отсчёте этого времени зелёный индикатор «U» мигает с периодом 2с. В положении «∞» отсчёт времени не происходит. Диаграмма работы фотореле показана на риунке ниже. Настройка реле может осуществляться дистанционно. Выносная кнопка подключается параллельно фотодатчику к клеммам «Т1» и «Т2». Максимальная длина линии 30 метров. Датчик поставляется в зависимости от комплектации определяемой кодом для заказа (см. комплект поставки).

 Датчик ФД-3-1: Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-40…+600С), степень защиты - IP65.

 ВНИМАНИЕ: Включение в темноте красного индикатора «Авария фотодатчика» ошибкой не является.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОРЕЛЕ ФР-2М
Параметр
Ед.изм.
ФР-2М DC24В
ФР-2М AC230В
Напряжение питание
В
DC24 ± 10%
АC230 ± 10%
Потребляемая мощность,не более
ВА
2
Уровень освещённости - настраиваемый методом обучения
лк
0,1-500
Длительность задержки на включение

5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин
Длительность задержки отключения встроенного таймера ч ∞, 0.5, 1, 1.5, 2, 2.5, 3, 5, 7
Максимальное коммутируемое напряжение
В
400 (AC1/5А)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Максимальное напряжение между цепями питания и контактами реле
В
AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

1 переключающая группа
Степень защиты реле (по корпусу/по клеммам/по датчику)

IP40/IP20/IP65
Диапазон рабочих температур
0C
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры мм 13х93х62
Масса
кг
0,061
Тип выносного фотодатчика (поставляется отдельно)

ФД-3-1
Рабочая температура фотодатчика
0C
-40...+60
Длина провода к внешнему фотодатчику
м
до 30
Сечение подключаемого провода
мм2
0,75

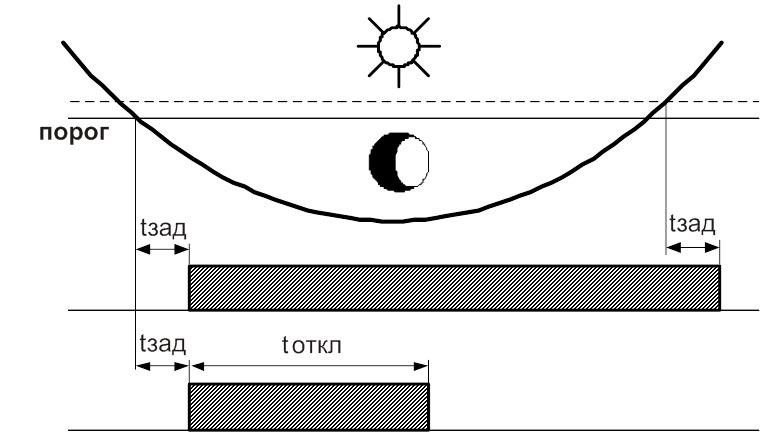

ДИАГРАММА  РАБОТЫ ФОТОРЕЛЕ
Диаграмма работы ФР-2М

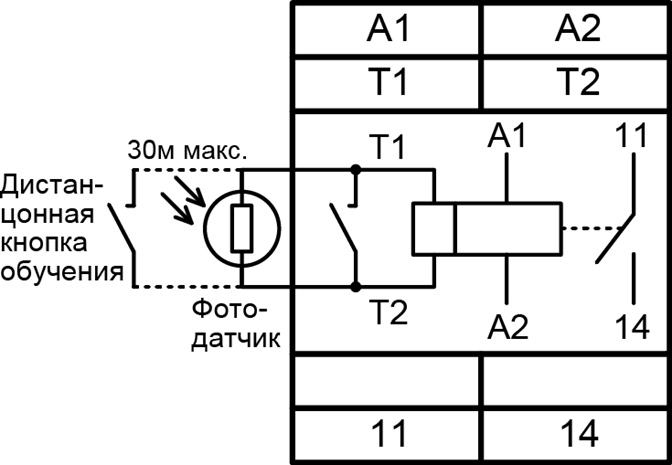

СХЕМА ПОДКЛЮЧЕНИЯ ФОТОРЕЛЕ
Схема подключения ФР-2М


ВНИМАНИЕ: Клеммы T1 и Т2 не имеют гальванической развязки с сетью. Во избежание появления опасного потенциала необходимо соблюдать полярность подключения.

На А1 подается L - фаза, на А2 подается N - нейтраль.


Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ ФОТОРЕЛЕ
Габариты корпуса 13мм -13*92*63

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ФР-2М AC230В УХЛ4 с ФД-3-1
ФР-2М AC230В УХЛ2 с ФД-3-1
ФР-2М DC24В УХЛ4 с ФД-3-1
ФД-3-1

4680019911298
4680019911311
4680019912103
4640016936441

Руководство по эксплуатации .PDF Скачать V11 05.24
Габариты Габариты V01 02.21



Русский
