Термореле ТР-М02 с СД дисплеем и индикацией температуры

ТР-М02 с ТД-2 ТР-М02 c ТД-3

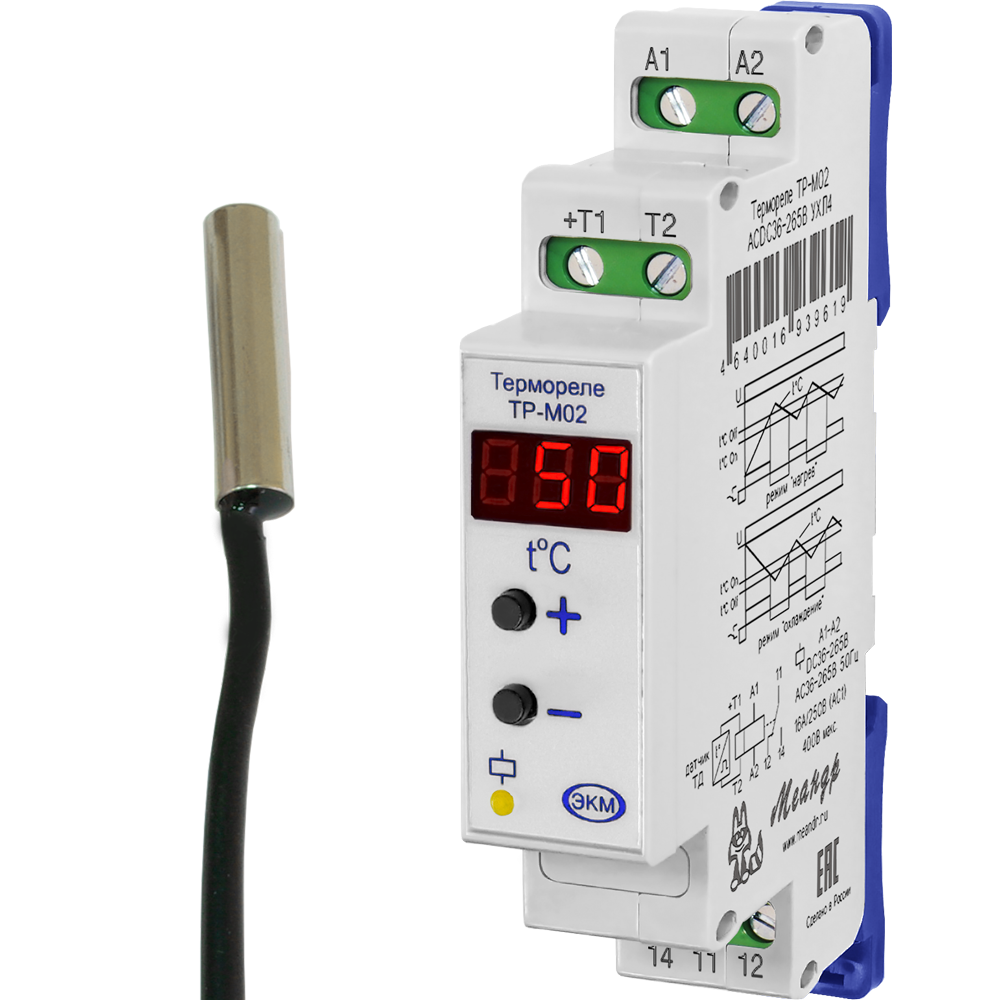

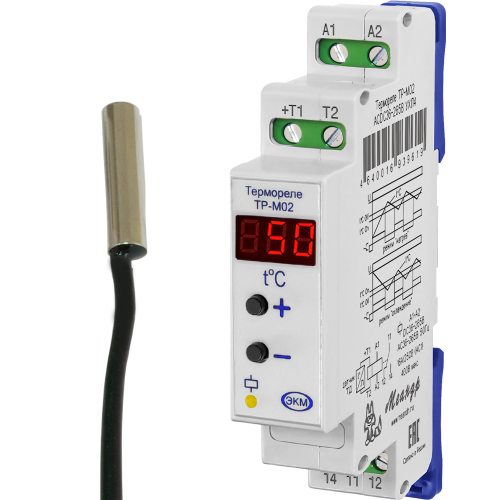

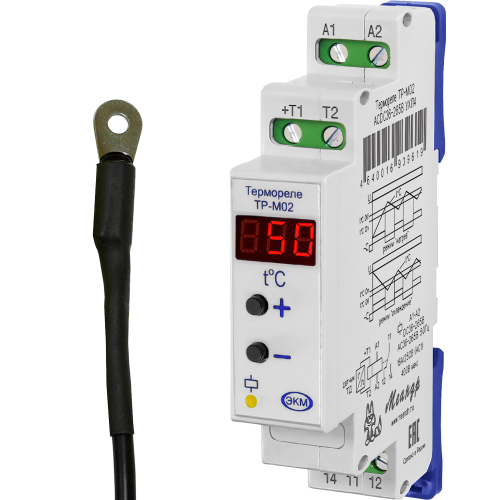

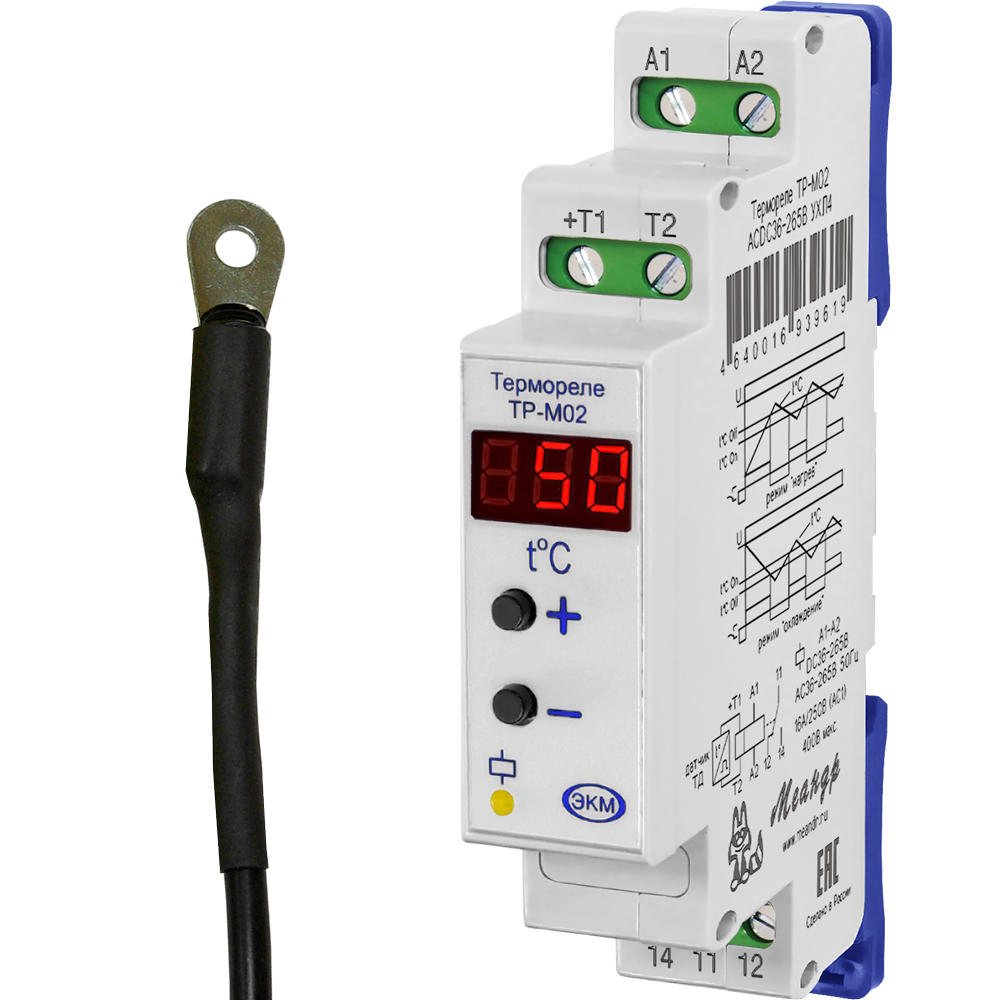

Термореле ТР-М02 с ТД-2 Термореле ТР-М02 с ТД-3
ТР-М02 ACDC36-265В УХЛ4 с ТД-2
стандарт
2835.00 руб. с НДС

спец.изделие
3913.00 руб. с НДС

ТР-М02 ACDC36-265В УХЛ4 с ТД-3 стандарт
2835.00 руб. с НДС

ТР-М02 ACDC36-265В УХЛ2 с ТД-3 спец.изделие
3913.00 руб. с НДС

спец.изделие
3913.00 руб. с НДС

спец.изделие
3913.00 руб. с НДС

ТР-М02 АСDC10-30В УХЛ4 с ТД-3 спец.изделие
3913.00 руб. с НДС

ТР-М02 АСDC10-30В УХЛ2 с ТД-3 спец.изделие
3913.00 руб. с НДС


  • Отображение текущей температуры на цифровом трёхразрядном индикаторе
  • Широкий диапазон контролируемых температур –55 ...+1250С
  • Работа в режиме "нагрев" или "охлаждение"
  • Выходной контакт - 1 переключающая группа 16А/250В
  • Контроль исправности датчика

ПРИМЕР использования ТР-М02: смотреть

НАЗНАЧЕНИЕ РЕЛЕ
 Температурное реле ТР-М02 (далее - реле) предназначено для контроля и поддержания заданного температурного режима по сигналам  датчика температуры, на базе микросхемы DS18B20 Dallas Semiconductor (Maxim)  в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов  и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, возможна поставка с датчиком ТД-3 (указать при заказе).

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «» срабатывания встроенного исполнительного реле.

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

РАБОТА ТЕРМОРЕЛЕ
 Реле может работать в двух режимах: «нагрев» или «охлаждение» и имеет две диаграммы работы.
 «Нагрев» - режим при котором исполнительное реле включено, если контролируемая температура  ниже установленной (нагреватель).
 «Охлаждение» - режим при котором  встроенное реле включено, если контролируемая температура  выше установленной (холодильник).
 На индикаторе постоянно отображается значение текущей измеряемой температуры. Если нарушена полярность подключенного датчика или датчик не исправен, на индикаторе отображается ошибка «Err».
 При нажатии кнопки "+" на индикаторе отображается значение температуры порога ON. При нажатии кнопки "-" на индикаторе отображается значение установленного порога OFF. Срабатывание встроенного реле индицируется желтым индикатором«». Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.

УСТАНОВКА ПАРАМЕТРОВ
Диаграмма работы выбирается автоматически, в зависимости от установленных температур порога ON и порога OFF. Если OFF>ON - режим «нагрев», в обратном случае «охлаждение».
Установка температуры включения реле (порог ON) - нажать и удерживать в течении 5 секунд кнопку «+». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Установка температуры выключения реле (порог OFF) - нажать и удерживать в течении 5 секунд кнопку «-». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Память устройства является энергонезависимой, т.е. при отключении питания настройки порогов ON и OFF не сбрасываются. Заводские настройки OFF = 20ºС, ON = 25ºСБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-М02
Параметр
Ед.изм.
ТР-М02 ACDC36-265В
ТР-М02 АСDC10-30В
Номинальное напряжение питания
В
ACDC36-265
АСDC10-30±10%
Потребляемая мощность, не более
ВА
2
Диапазон контролируемых температур
0С
-55...+125
Погрешность измерения температуры: от –10 до 850С
в остальном рабочем диапазоне
0С
±0,5
±2
Время готовности, не более
с
2,5
Максимальное коммутируемое напряжение
В
400 (AC1/5A)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

1 переключающая группа
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Диапазон рабочих температур (по исполнениям)
0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0С
-40....+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Габаритные размеры
мм
18х93х62
Масса
кг
0,08


ДИАГРАММЫ РАБОТЫ РЕЛЕ

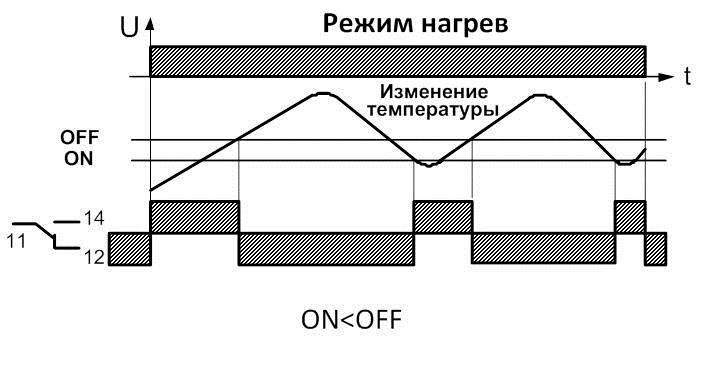

Диаграмма ТР-М02 в режиме "нагрев"
 Режим «нагрев» - если температура в контролируемой точке будет ниже установленного значения температуры ON, реле включится. При достижении установленного значения температуры OFF реле выключится. Гистерезис срабатывания определяется разностью температур ON и OFF. При остывании, повторное включение реле произойдёт при температуре ON.

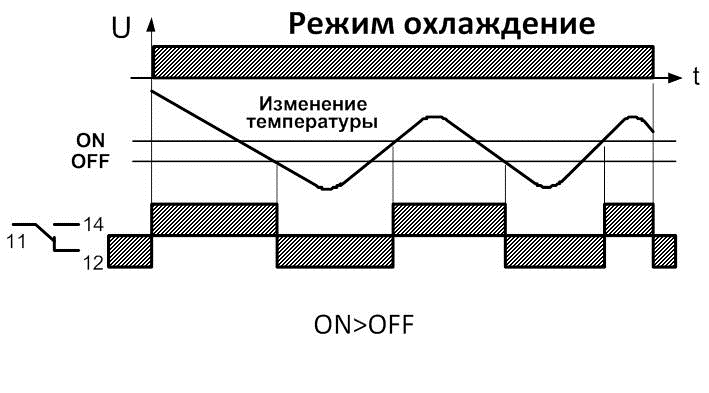

Диаграмма ТР-М02 в режиме "охлаждение"
Режим «охлаждение» если температура в контролируемой точке будет выше установленного значения температуры OFF, реле включится. При достижении установленного значения температуры OFF реле выключится. Гистерезис срабатывания определяется разностью температур ON и OFF.При последующем повышении температуры, повторное включение реле произойдёт при температуре ON

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

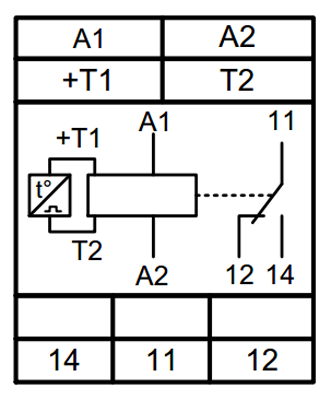

Схема подключения термореле ТР-М02
ВНИМАНИЕ: На А1 подается L - фаза, на А2 подается N - нейтраль.


Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА

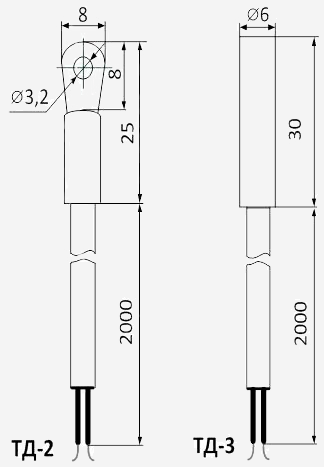

Габаритные размеры термодатчиков ТД-2 и ТД-3

Подключение температурного датчика
Тип датчика Клемма +Т1 Клемма Т2
Датчик ТД-2 красный чёрный
Подключение датчиков рекомендуется производить витой парой на удалении не более 20м от термореле. Рекомендованное сечение проводов 2х0,75.

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
ТР-М02 ACDC36-265В УХЛ4 с ТД-2
ТР-М02 ACDC36-265В УХЛ2 с ТД-2
ТР-М02 ACDC36-265В УХЛ4
ТР-М02 АСDC10-30В УХЛ4 с ТД-2
ТР-М02 АСDC10-30В УХЛ2 с ТД-2
ТР-М02 АСDC10-30В УХЛ4
Температурный датчик ТД-2
ТР-М02 ACDC36-265В УХЛ4 с ТД-3
ТР-М02 ACDC36-265В УХЛ2 с ТД-3
ТР-М02 ACDC36-265В УХЛ2
ТР-М02 АСDC10-30В УХЛ4 с ТД-3
ТР-М02 АСDC10-30В УХЛ2 с ТД-3
ТР-М02 АСDC10-30В УХЛ2
Температурный датчик ТД-3
4680019911564
4680019911571
4640016939619
4680019911625
4680019911632
4680019910857
4640016934133
2000016934038
2000016934021
4680019910161
2000016934052
2000016934045
4680019910871
4640016934140
Руководство по эксплуатации .PDF Скачать V13 02.21
3D модель .STEP Скачать 02.21
