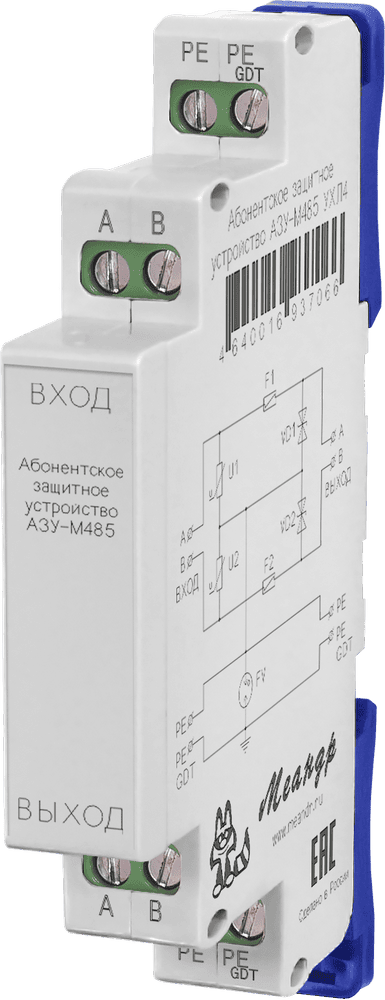

Устройство защиты абонентских линий АЗУ-М485 и систем передачи данных по интерфейсу RS485 в ультратонком корпусе 13мм!
 |
|
АЗУ-М485 УХЛ2
|
спец. изделие |
1319.00 руб. с НДС
|
|
АЗУ-М485 УХЛ4
|
стандарт. |
954.00 руб. с НДС
|
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты абонентский линий АЗУ-М485 предназначено для защиты оборудования распределённых сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения и др. со скоростями передачи данных до 10Мбит/с от импульсных перенапряжений (грозовых, электростатических разрядов и др.).
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство АЗУ-М485 выполнено в пластмассовом корпусе класса защиты IP20. Крепление устройства осуществляется на DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность замки необходимо раздвинуть. В корпусе устройства установлены клеммы для подключения проводников защищаемой линии.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ УСТРОЙСТВА
Устройство защиты от импульсных перенапряжений типа АЗУ-М485 является прибором многократного действия и рассчитано на пропускание импульсных токов большой величины, возникающих при прямом ударе молнии в систему внешней молниезащиты объекта.
Устройство АЗУ-М485 рекомендуется размещать возле защищаемого оборудования.
Подключение устройств АЗУ-М485 к шине заземления осуществляется с помощью проводника сечением 1,5-2,5мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.
Подключение устройств АЗУ-М485 к шине заземления осуществляется с помощью проводника сечением 1,5-2,5мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.
|
Параметр
|
Ед.изм.
|
АЗУ-М485
|
|
Количество защищаемых пар
|
|
1
|
|
Номинальное рабочее напряжение DC
|
В
|
6
|
|
Макс. длительное рабочее напряжение DC
|
В
|
300
|
|
Номинальный рабочий ток
|
мА
|
150
|
|
Максимальный рабочий ток
|
мА
|
400
|
|
Максимальный разрядный ток (8/20), Imax
|
кА
|
2,5
|
|
Время срабатывания, tA
|
нс
|
<30
|
|
Скорость передачи данных
|
Мбит/с
|
10
|
|
Вносимое сопротивление на линию
|
Ом
|
20
|
|
Паразитная ёмкость, С, не более
|
пФ
|
300
|
|
Потребляемая мощность, не более
|
ВА
|
2
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25...+55 (УХЛ4)
-40...+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40...+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А-В)
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ4 или УХЛ2
|
|
Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96
|
|
IP40/IP20
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
Монтаж
|
|
DIN-рейка 35 мм или винтами М4
|
|
Сечение присоединяемых проводников
|
мм2
|
0,25-2,5
|
|
Материал корпуса
|
|
ABS, V0
|
|
Цвет корпуса
|
|
светло-серый, RAL7035
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 °C)
|
|
Режим работы
|
|
круглосуточный
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Габаритные размеры
|
мм
|
13х62х93
|
|
Масса
|
кг
|
0,06
|

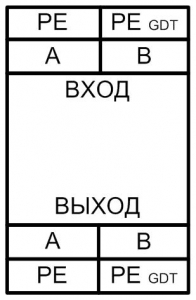

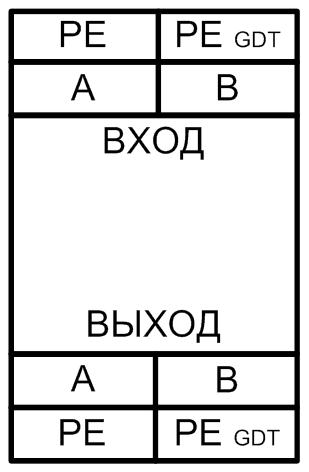

СХЕМЫ ПОДКЛЮЧЕНИЯ УСТРОЙСТВА

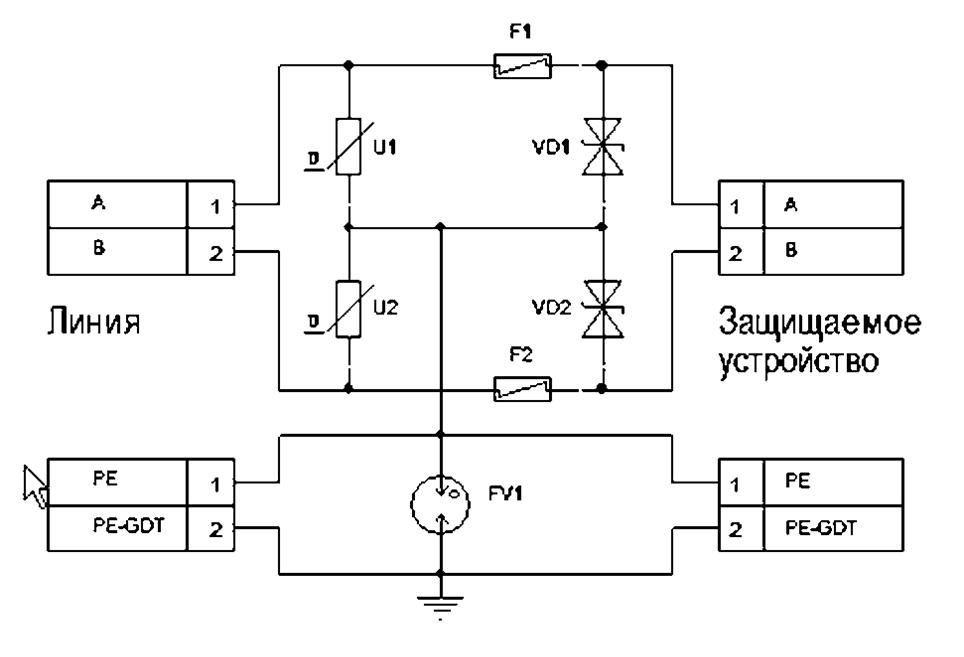

ПРИНЦИПИАЛЬНАЯ СХЕМА
Вариант защиты до IP40

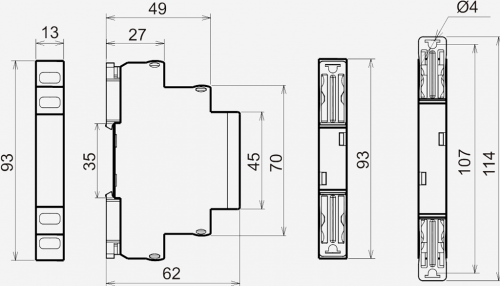

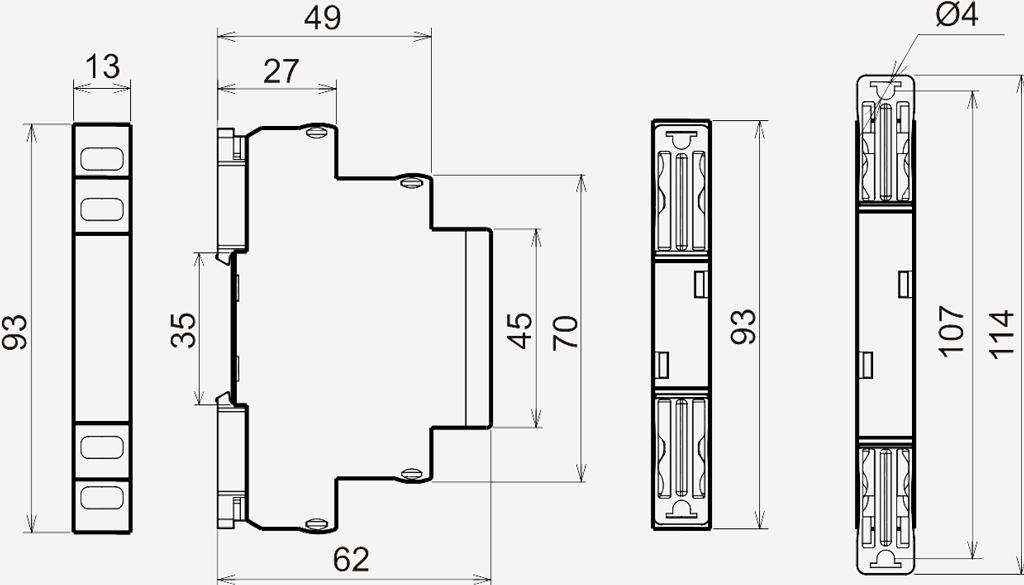

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА
| Наименование |
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания | Дата файла |
|
АЗУ-М485 УХЛ2 |
4640016937073 |
Руководство по эксплуатации | .PDF Скачать v09 | 05.24 |
Русский
