Амперметр/Вольтметр ВАР-М02-10 щитовой

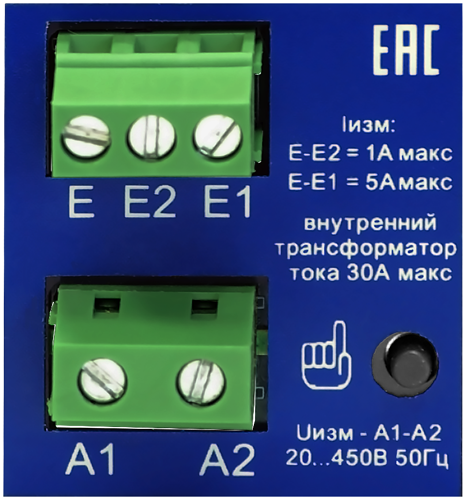

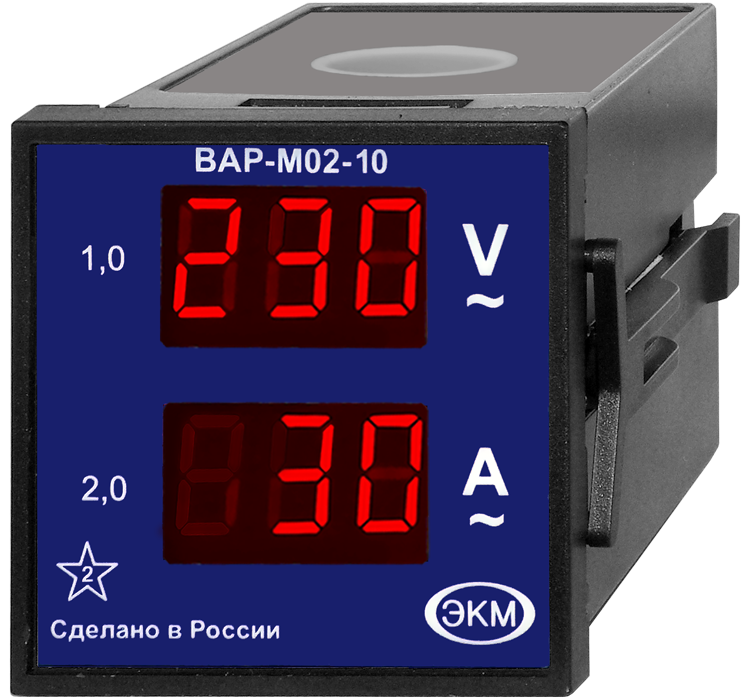

Лицевая панель корпуса Панель на тыльной стороне корпуса

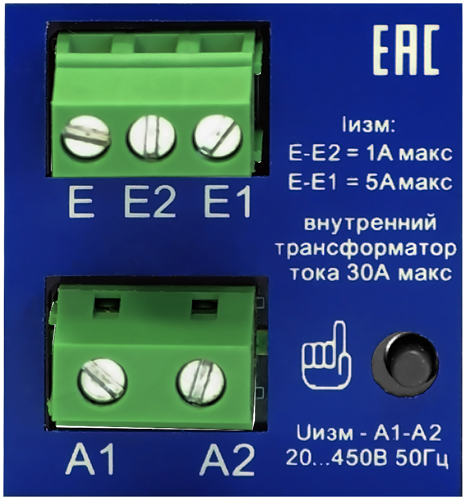

Вольтамперметр ВАР-М02-10 в щит Вольтамперметр ВАР-М02-10 в щит (вид сзади)
ВАР-М02-10 AC20-450В УХЛ4
стандарт.
2740.00 руб. с НДС

ВАР-М02-10 AC20-450В УХЛ4 400Гц спец. изделие
3782.00 руб. с НДС



  • Измерение среднеквадратичных значений напряжений и токов
  • Питание от контролируемого напряжения
  • Измерение напряжения - АС20...450В
  • Рабочий диапазон частот - от 45Гц до 65Гц и от 360Гц до 450Гц (только для исполнения 400Гц)
  • Бесконтактное измерение тока 3...30А
  • Контактное измерения тока (0,1...1,0А, 0,5…5,0А)
  • Возможность подключения внешнего трансформатора тока до 999А

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
 Цифровой промышленный вольтамперметр ВАР-М02-10 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр выпускается выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Вольтамперметр монтируется в щит. Крепление осуществляется с помощью передвижных пластмассовых зажимов. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, на задней панели расположены клеммы и кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

РАБОТА ВОЛЬТАМПЕРМЕТРА

Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется контактным и бесконтактным способами. Бесконтактным способом с помощью встроенного или внешнего трансформатора тока.
 Для измерения тока в диапазоне от 0,1 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 1А.
 Для измерения тока в диапазоне от 0,5 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 5А (установлено по умолчанию).
 Для измерения тока в диапазоне от 3 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 30А.
 Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. Цепь с измеряемым током необходимо пропустить сквозь отверстие во внешнем трансформаторе тока, контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый диапазон трансформатора тока (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый диапазон внешнего трансформатора тока). Авто сохранение через 15 с.
 При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе.

 Использование кнопки для просмотра дополнительной информации:
 1-е нажатие - Umax с момента последнего сброса
 2-е нажатие - Umin с момента последнего сброса
 3-е нажатие - ∆U с момента последнего сброса
 4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
 Удержание кнопки в течении 5 секунд - сброс.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М02-10
Параметр
Ед.изм.
ВАР-М02-10
Диапазон измеряемого напряжения
В
AC20...450
Частота измеряемого напряжения и тока
Гц
45...65, 400 (спец.позиция)
Диапазон измеряемого тока, встроенный трансформатор тока AC
А
0,1...1,0 (Е-Е2); 0,5...5,0 (Е-Е1); 3,0...30,0 (через отверстие)
Измеряемый ток (внешним трансформатором тока)
А
1, 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 750, 800, 999 (E-E1)
Основная погрешность измерений напряжения
%
1±1 единица младшего разряда
Основная погрешность измерений тока
%
2±1 единица младшего разряда
Потребляемая мощность, не более
Вт
1,5
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Диапазон рабочих температур
0C
-25…+55
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 при 250C
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Габаритные размеры мм 48х48х88
Масса
кг
0,11
Средний срок службы, не менее
лет
8
Средняя наработка на отказ, не менее
ч
50000

СХЕМЫ ПОДКЛЮЧЕНИЯ ВОЛЬТАМПЕРМЕТРА

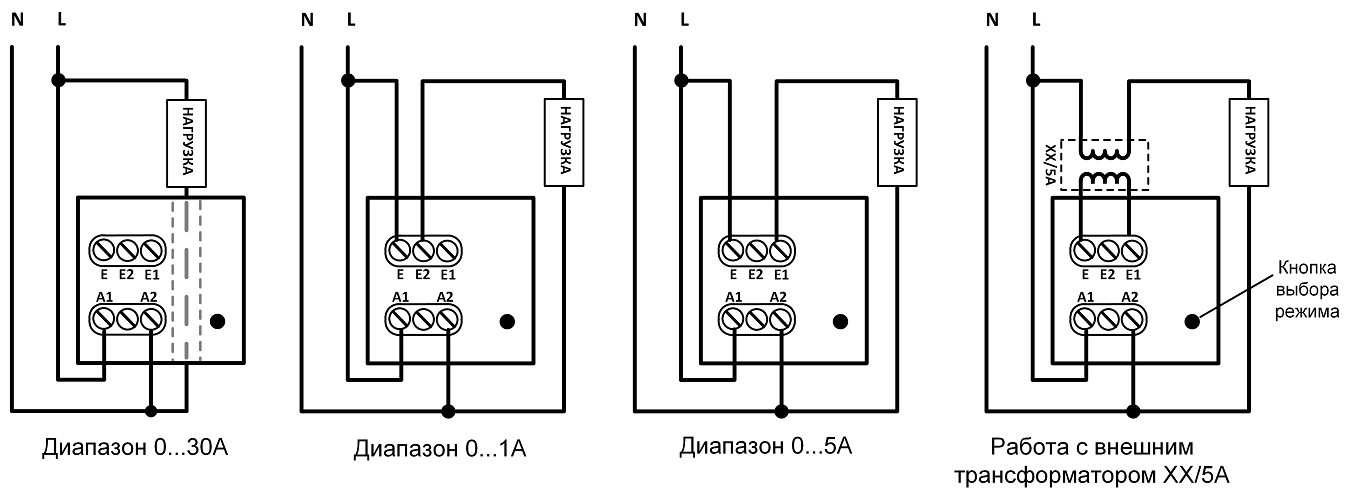

Схема подключения ВАР-М02-10


ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
Габариты 48*48*88

ТУ 4221-001-31928807-2014
