Датчики Диффузные

СНЯТЫ С ПРОИЗВОДСТВА



  • Широкий диапазон питающего напряжения
  • Расстояние воздействия от 1мм до 500мм (в зависимости от изделия)
  • Не реагирует на внешнюю засветку
  • Защита от переполюсовки и короткого замыкания питания

НАЗНАЧЕНИЕ ОПТИЧЕСКОГО ДИФФУЗНОГО ДАТЧИКА
 Бесконтактный диффузный датчик ВИКО-Д представляет электронное устройство, которое обнаруживает контролируемый объект отражающий оптическое излучение датчика. Датчик предназначен для обнаружения объектов различной формы и из различных материалов (пластмассовые, картонные коробки, пластиковые, стеклянные бутылки и пр.) в составе различного технологического оборудования. Датчик может использоваться в качестве конечного выключателя.

РАБОТА ОПТИЧЕСКОГО ДИФФУЗНОГО ДАТЧИКА
 Диффузный датчик состоит из приёмника и излучателя смонтированных в одном корпусе. Луч излучателя диффузно отражается от контролируемого объекта и попадает в приёмник. Диффузные датчики не требуют точной фокусировки. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами. Рабочая зона для диффузных датчиков нормируется по белому эталонному паспорту (тест-карта KODAK) с 90% отражательной способностью, размером 100X100 мм (ГОСТ Р 50030.5.2-99). Для объектов с различными характеристиками отражения дальность действия может быть определена при помощи поправочных коэффициентов (они приведены ниже). Расстояние воздействия Sn следует умножить на поправочный коэффициент.


Объект
Коэфф.
Объект
Коэфф.
Бумага белая матовая
1
Поливинилхлорид, серый
0,5
Металл полированный
1,2-1,6
Дерево необработанное
0,4
Пенопласт белый
1
Картон чёрный, блестящий
0,3
Ткань хлопчатобумажная
0,6
Картон чёрный, матовый
0,1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИФФУЗНЫХ ДАТЧИКОВ ВИКО-Д
Тип датчика
Ед.изм.
ВИКО-Д-72-М12
Напряжение питания
В
DC10...30
Расстояние воздействия Sn
см
7
Ёмкость нагрузки, не более
мкФ
0,1
Номинальный ток нагрузки
мА
200
Тип выхода

NPN  NO
Падение напряжения в открытом состоянии
В
1,5
Ток потребления без нагрузки
мА
<15
Максимальная частота переключения
Гц
400
Время реакции
мс
<2
Посторонняя подсветка
лк
10000
Регулировка чувствительности

нет
Индикация в рабочем режиме

красный выход ON
Спектр излучения
нм
800...900
Угол расхождения луча
градусов
3...10
Степень защиты

IP54
Способ подключения

кабель 3x0,2мм2
Диапазон рабочих температур
0C
-25...+55
Материал корпуса

Латунь (ХРОМ)
Масса
кг
0,07

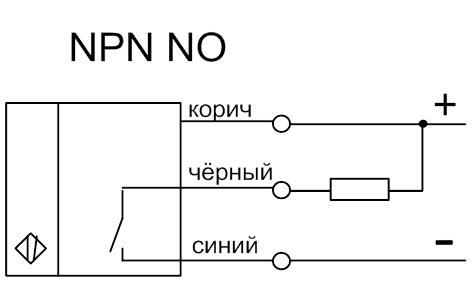

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА

Схема подключения датчика ВИКО-Д NPN NO

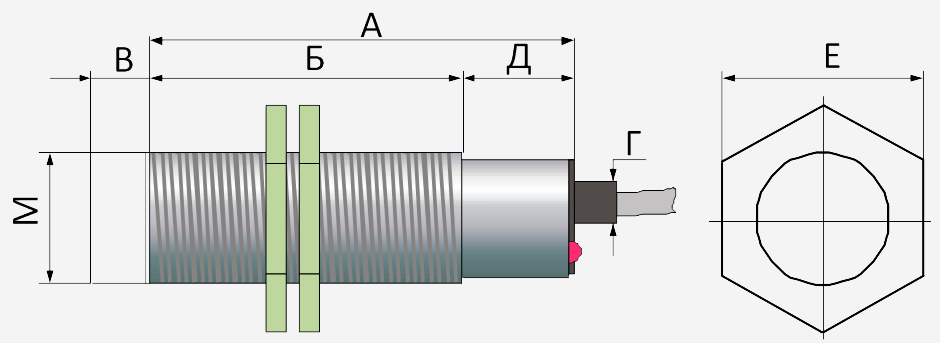

ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНЫХ ДАТЧИКОВ
Габариты ВИКО-Д
ВИКО-Д
М
А
Б
В
Г
Д
Е
ВИКО-Д-72-М12
12х1
55
40
5
2,5
15
17
