Выключатели модульные ВКМ

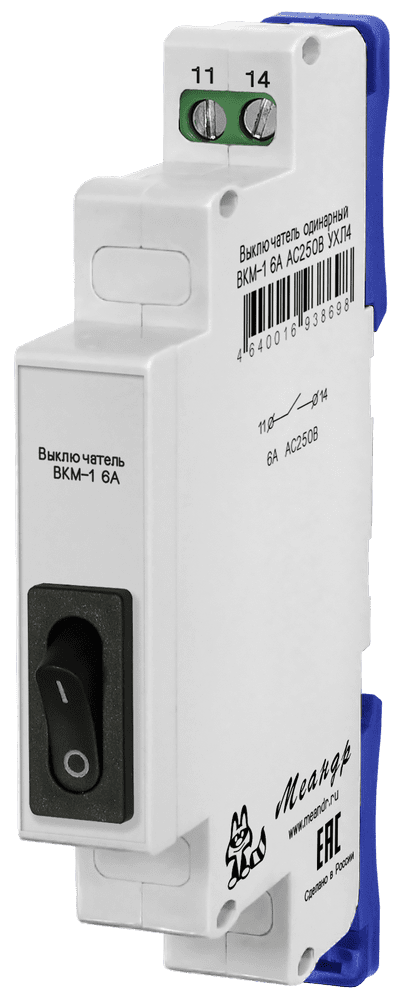

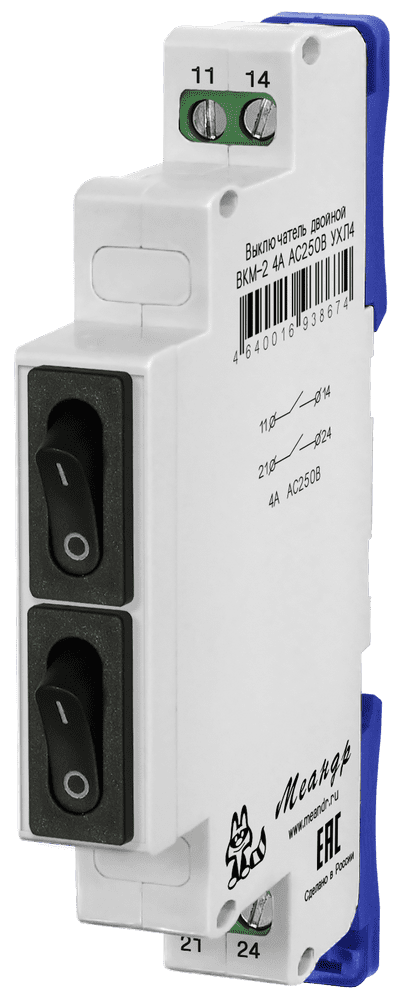

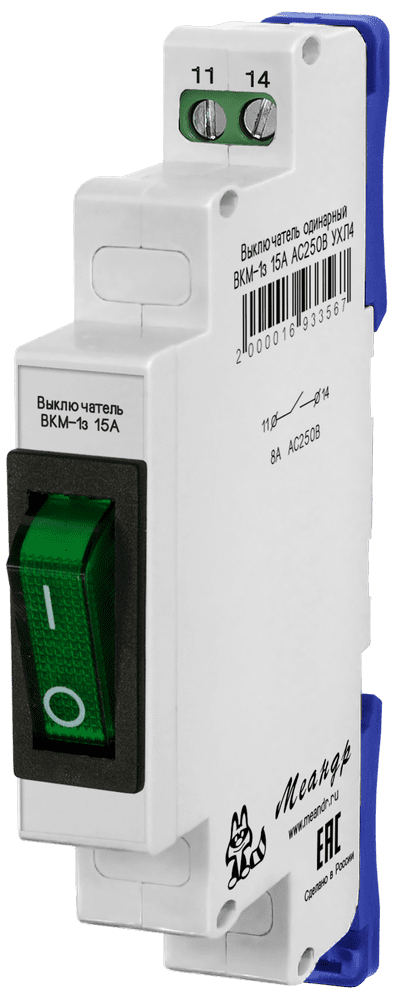

Выключатель модульный ВКМ-1-4 Выключатель модульный ВКМ-1-6 Выключатель модульный ВКМ-1-15 Выключатель модульный ВКМ-2-4
ВКМ-1к 15А AC250B УХЛ4
315.00 руб. с НДС

ВКМ-1з 15А AC250B УХЛ4
315.00 руб. с НДС

ВКМ-1ж 15А AC250B УХЛ4
315.00 руб. с НДС

ВКМ-1 6A AC250В УХЛ4
294.00 руб. с НДС

ВКМ-1 4А AC250B УХЛ4
300.00 руб. с НДС

ВКМ-2 4А AC250В УХЛ4
352.00 руб. с НДС


  • Возможность крепления на рейку-DIN и на ровную поверхность
  • Переднее присоединение проводников
  • Корпус шириной 3/4 модуля (13 мм)
НАЗНАЧЕНИЕ МОДУЛЯ
 Выключатель модульный ВКМ предназначен для использования в жилищных и промышленных проводках и охранных системах. Технические характеристики приведены в таблице.


КОНСТРУКЦИЯ МОДУЛЯ
 Выключатель выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Схема подключения приведена на корпусе изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВКМ
Параметр
Ед.изм.
ВКМ-1-15, ВКМ-1-6, ВКМ-1-4
ВКМ-2-4
Количество коммутируемых цепей шт. 1 2
Номинальное рабочее напряжение
В
250
Номинальный ток (по исполнениям)
А
8, 6, 4
4
Максимальный коммутируемый пусковой ток (не более 1 сек.) А 15, 8, 5 5
Климатическое исполнение и категория размещения по  ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Диапазон рабочих температур 0C -25...+55
Температура хранения
0С
-40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40 / IP20
Относительная влажность % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 13х93х62
Масса, не более кг 0,1

Вариант защиты до IP40
Вариант защиты до IP40

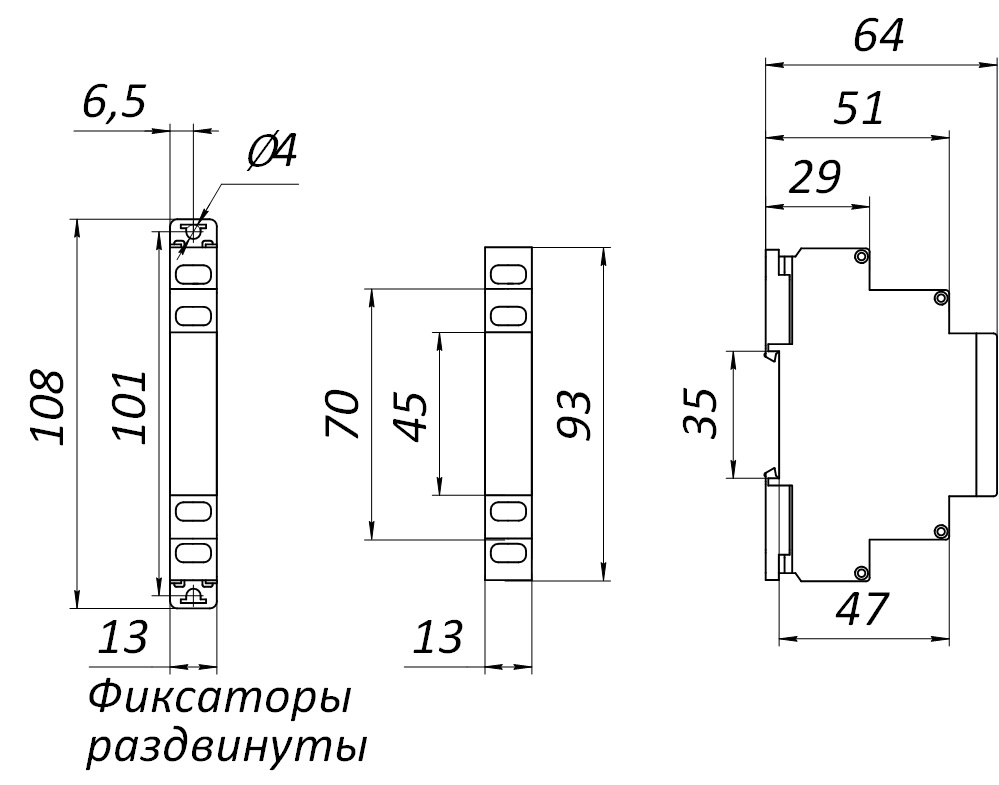

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты корпуса 13мм -13*92*63

Изделия соответствуют требованиям ГОСТ IEK 60947-5-1-2014
Сертификат соответствия ЕАС: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ВКМ-1к 15А AC250B УХЛ4
ВКМ-1з 15А AC250B УХЛ4
ВКМ-1ж 15А AC250B УХЛ4
ВКМ-1 6A AC250В УХЛ4
ВКМ-1 4А AC250B УХЛ4
ВКМ-2 4А AC250В УХЛ4



2000016933574
2000016933567
2000016933550
4640016938698
4640016938667
4640016938674



Руководство по эксплуатации .PDF Скачать v10 04.22
3D модель STEP Скачать 04.22
