Счётчик импульсов СИМ-05-4-17(09)
|
|
CИМ-05-4-17 АС230В УХЛ4
|
стандарт | 3838.00 руб. с НДС |
|
CИМ-05-4-09 АС230В УХЛ4
|
спец.исполнение |
3838.00 руб. с НДС
|
- Счёт импульсов по 4 независимым каналам
- Реальные единицы измерения
- Отображение величины до тысячных долей
- Подсчёт времени наработки оборудования (подсчёт моточасов)
- Управление нагрузкой двумя встроенными реле
- Сохранение результатов счёта при отключении питания
ВНИМАНИЕ: Счётчик предназначен для технологического контроля наработки оборудования. Не предназначен для коммерческого учёта.
НАЗНАЧЕНИЕ СЧЁТЧИКА ИМПУЛЬСОВ
Счётчик импульсов СИМ-05-4 используется для подсчёта количества продукции, длины мерного материала, сортировки продукции, отсчёта партий продукции, суммарного количества изделий и т.п. Встроенный таймер позволяет использовать прибор в качестве счётчика наработки времени оборудования.
КОНСТРУКЦИЯ СЧЁТЧИКА ИМПУЛЬСОВ
Счётчик монтируется на ровную поверхность (СИМ-05-4-17) или на щит (СИМ-05-4-09). Материал корпуса – ударопрочный полистирол. На лицевой панели расположены четыре кнопки управления и шестиразрядный индикатор. У счётчика СИМ-05-4-17 снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки прибора необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05-4-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки прибора необходимо вырезать в панели окно размерами 94х94мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели.
В качестве внешнего устройства могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт. Подключение датчиков с различными типами выходов показано на рисунке ниже.
В качестве внешнего устройства могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт. Подключение датчиков с различными типами выходов показано на рисунке ниже.
У счётчика есть 2 выходных реле, которые соединены с каналом 1 и каналом 2 соответственно. Срабатывание реле происходит по достижении определённого значения счёта на время tр (задаются пользователем в меню). Если установить tр=0, реле включается по достижении значения счёта, а выключается нажатием кнопки «сброс» или снятием питания.
РАБОТА СЧЁТЧИКА
Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками (см. заводские настройки). Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.
ВНИМАНИЕ: PIN-код нанесён на задней стенке корпуса счётчика.
ВНИМАНИЕ: Счётчик предназначен для некоммерческого учёта. Возможно использование для технологического контроля.
ВНИМАНИЕ: Счётчик предназначен для некоммерческого учёта. Возможно использование для технологического контроля.
ВНИМАНИЕ: Параметры ПОРОГ1, ПОРОГ2 - при поставке имеют значение "0". Заводские настройки приведены в паспорте.
| Параметр | Ед.изм. | СИМ-05-4-17, СИМ-05-4-09 | ||
| Напряжение питание | В | АС160...240 | DC24 | DC12 |
| Внутренний адаптер питания датчиков | В | DC12 | DC24 | DC12 |
| Максимальное потребление датчиков | мА | 90 | ||
|
Количество разрядов дисплея
|
ед.
|
6
|
||
|
Диапазон пределов подсчета событий
|
ед.
|
-99999…999999
|
||
|
Учёт суммарной наработки
|
ч
|
999999 старшей части
999,999 младшей части
|
||
|
Учёт суммарной наработки времени
|
ч
|
999999
|
||
|
Основная погрешность отсчета времени, не более
|
%
|
5
|
||
|
Диапазон задания коэффициента пересчёта
|
ед.
|
0,00001...9,99999
|
||
|
Диапазон задания предделителя счётных входов
|
ед.
|
1...9999
|
||
|
Диапазон задания скорости счёта программный фильтр
|
с
|
0...9,9999
|
||
|
Диапазон задания времени срабатывания выходных реле
|
с
|
0...9,9
|
||
|
Количество входов (Сч1, Сч2, Сч3 и Сч4)
|
ед.
|
4
|
||
|
Тип подключаемых датчиков (аппаратное согласование)
|
|
NPN, PNP, HTL, или "сухой" контакт
|
||
|
Уровень логического нуля "лог.0"
|
В
|
0...2
|
||
|
Уровень логической единицы "лог.1"
|
В
|
8...15
|
||
|
Максимальная частота входных импульсов Сч1, Сч2, Сч3 и Сч4 (достигается при скважности 2)
|
кГц
|
20
|
||
|
Минимальная длительность входного импульса Сч1, Сч2, Сч3 и Сч4
|
мкс
|
25
|
||
|
Количество выходных реле
|
|
2х1 переключающая группа
|
||
|
Максимальное коммутируемое напряжение
|
В
|
400
|
||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | ||
|
Габаритные размеры
|
мм
|
82х80х56 (СИМ-05-4-17)
96х96х75 (СИМ-05-4-09)
|
||
|
Размер окна индикации
|
мм
|
14х47(СИМ-05-4-17)
20х76 (СИМ-05-4-09)
|
||
|
Высота цифры
|
мм
|
10 (СИМ-05-4-17)
15 (СИМ-05-4-09)
|
||
|
Степень защиты
|
|
IP54 (СИМ-05-4-17)
IP54 (по лиц. пан.) /IP20 (по клеммам) (СИМ-05-4-09)
|
||
|
Диапазон рабочих температур
|
0C
|
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
|
||
|
Температура хранения
|
0C
|
-40...+70
|
||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | |||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | |||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ4 или УХЛ2 или ТМ | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | % | до 80 (при 250C) | ||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
|
Режим работы
|
|
круглосуточный
|
||
|
Срок хранения информации при отключенном питании
|
|
не ограничено
|
||
| Масса, не более | кг | 0,5 | ||

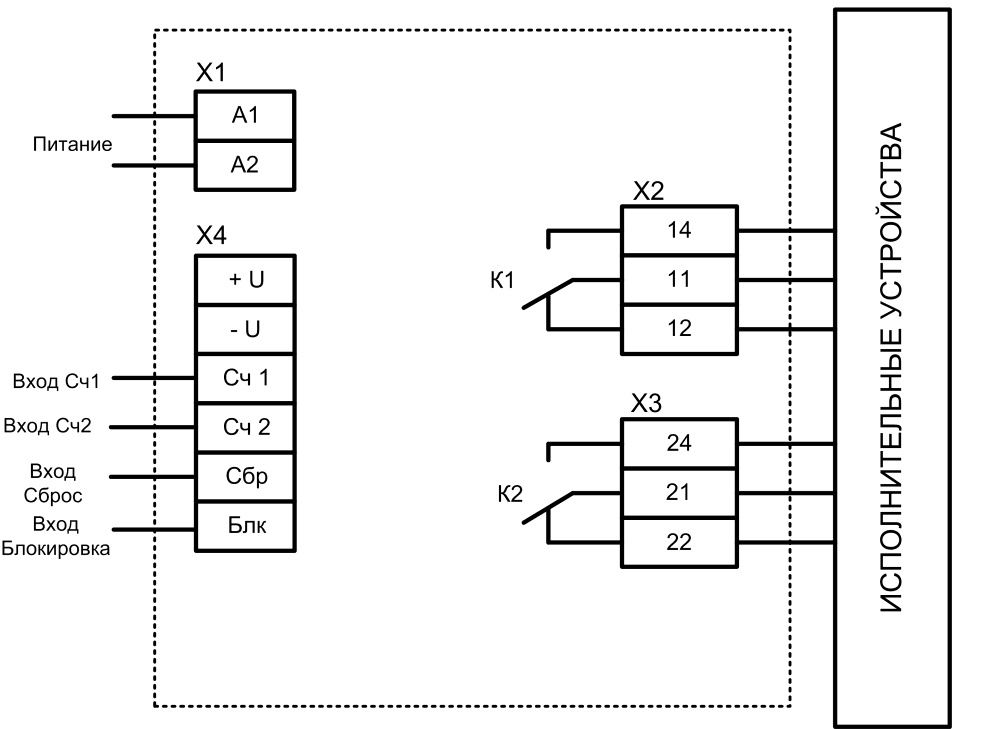

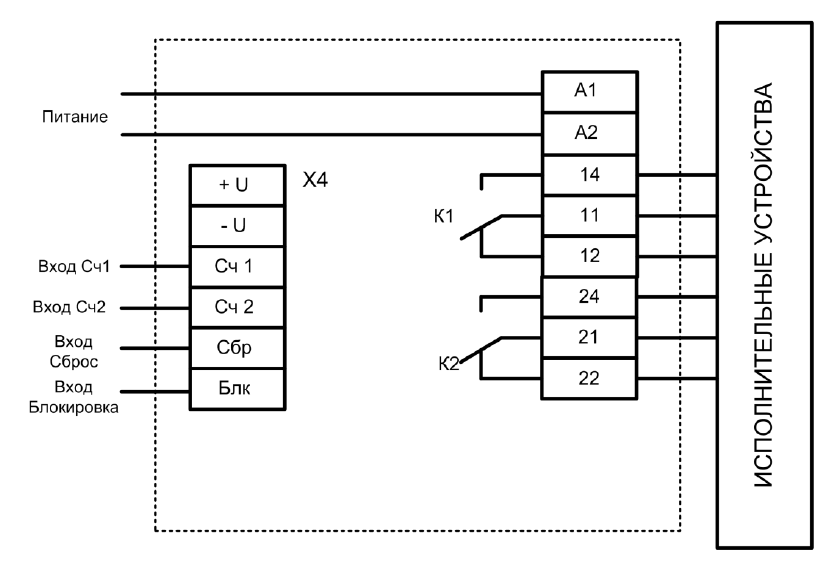

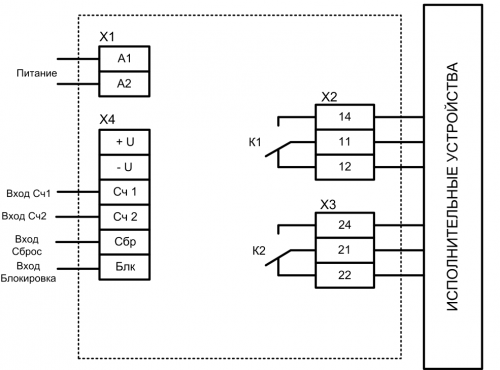

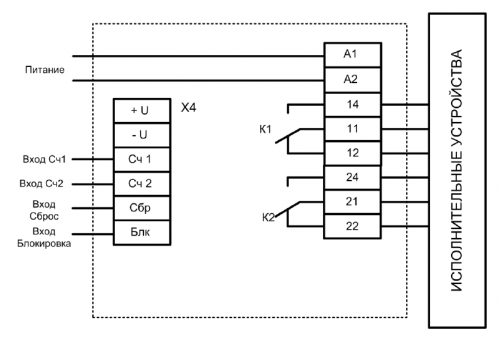

СХЕМЫ ПОДКЛЮЧЕНИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ СИМ-05-1-17
ГАБАРИТНЫЕ РАЗМЕРЫ СИМ-05-1-09
ТУ 4278-005-31928807-2014
