Устройство защиты многофункциональное УЗМ-50Ц

ВНИМАНИЕ!

НАЧИНАЯ С НОМЕРА ПАРТИИ SN20z1089 (наносится на корпус) И В ПОСЛЕДУЮЩИХ ПАРТИЯХ (1090,1091, 1092 и т.д.)

ОБНОВЛЕНО ПО (ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ)

внизу страницы доступны для скачивания паспорта со старым (v19) и новым (v28...) ПО

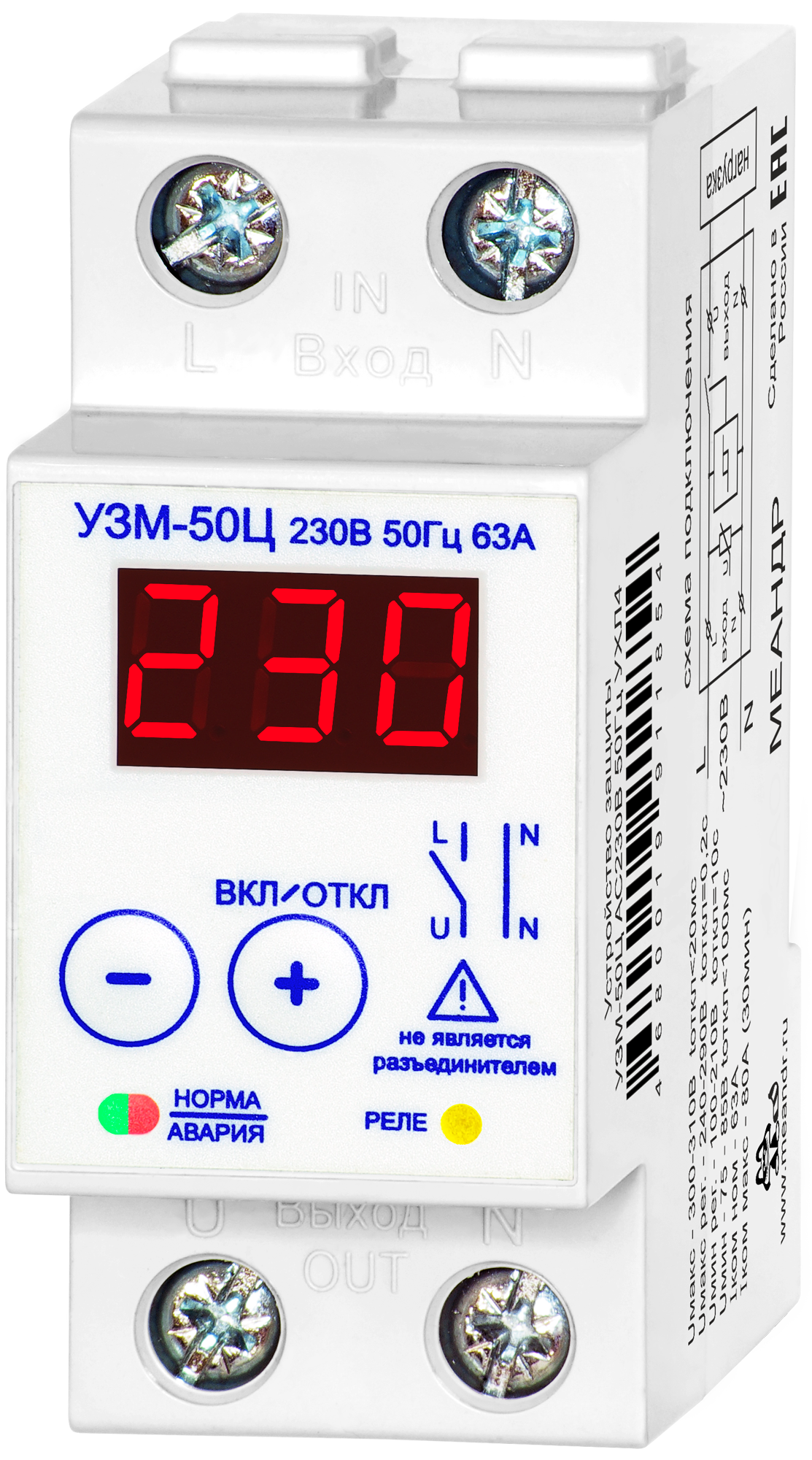

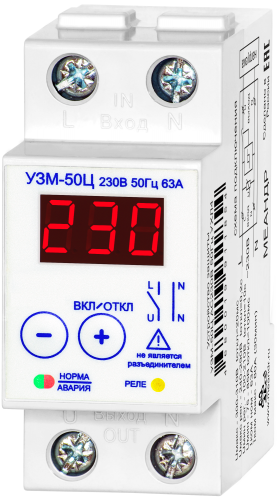

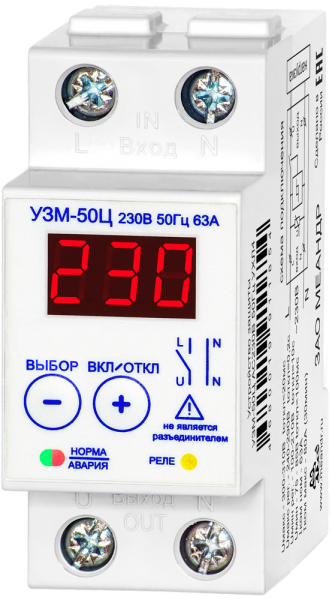

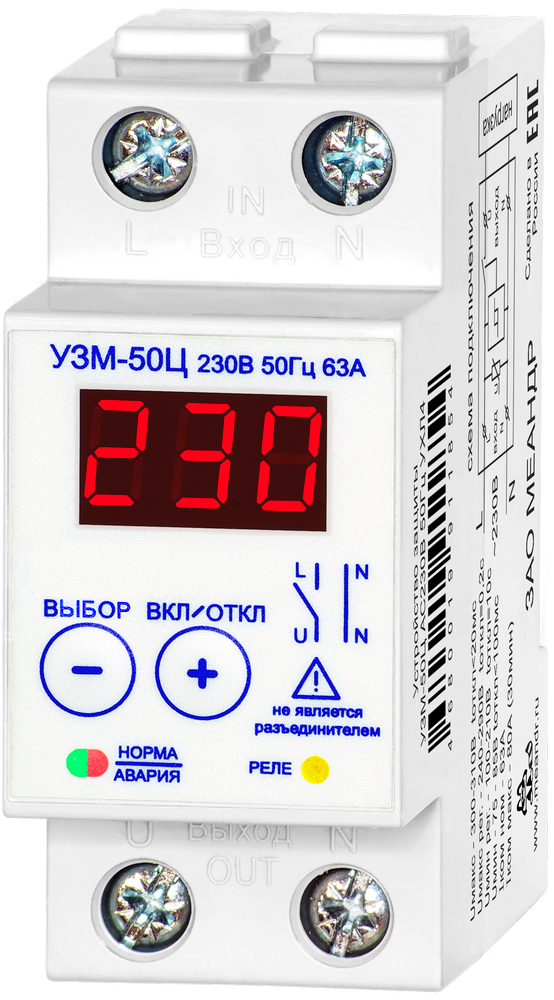

Устройство защиты многофункциональное УЗМ-50Ц со встроенным вольтметром

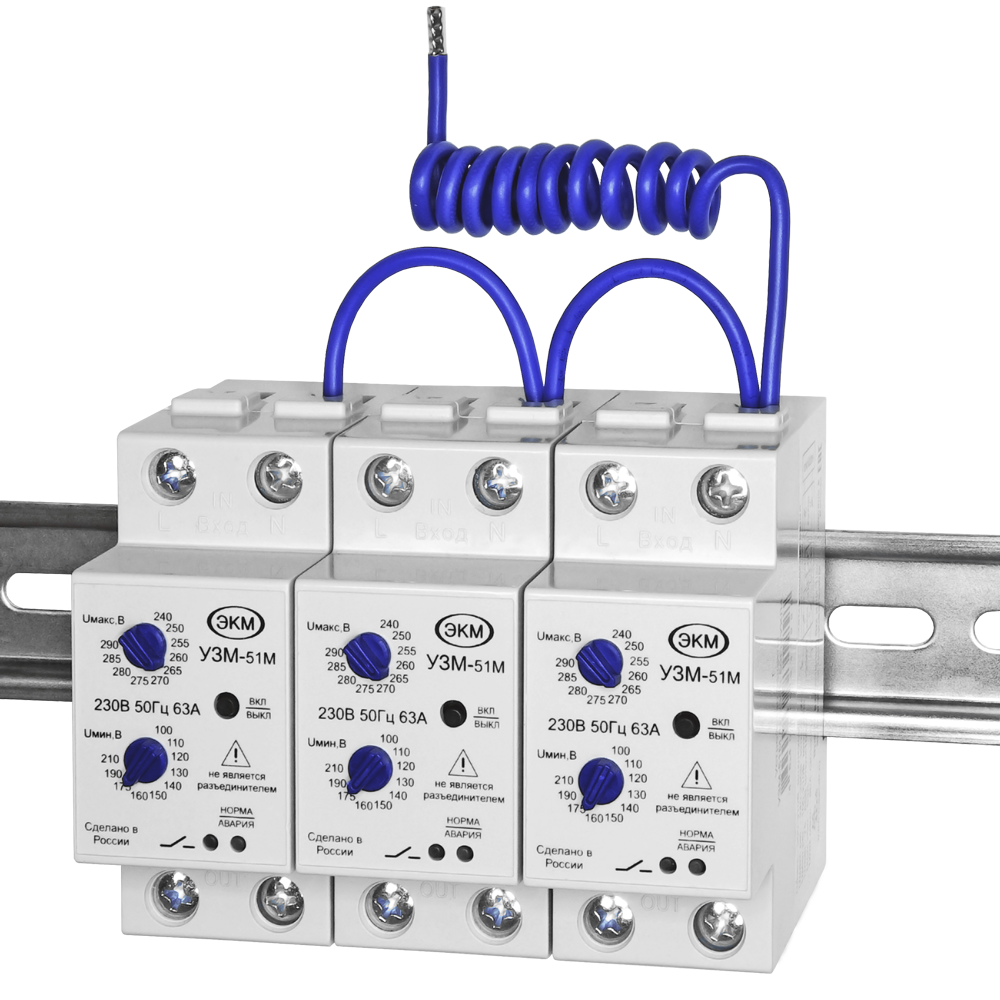

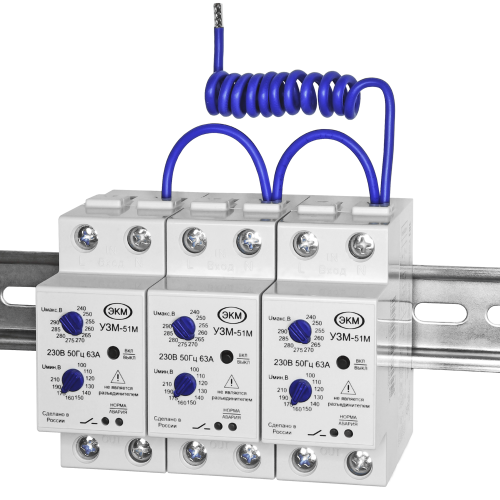

Перемычка для УЗМ (подключение нейтрали)
ЭКСКЛЮЗИВ!

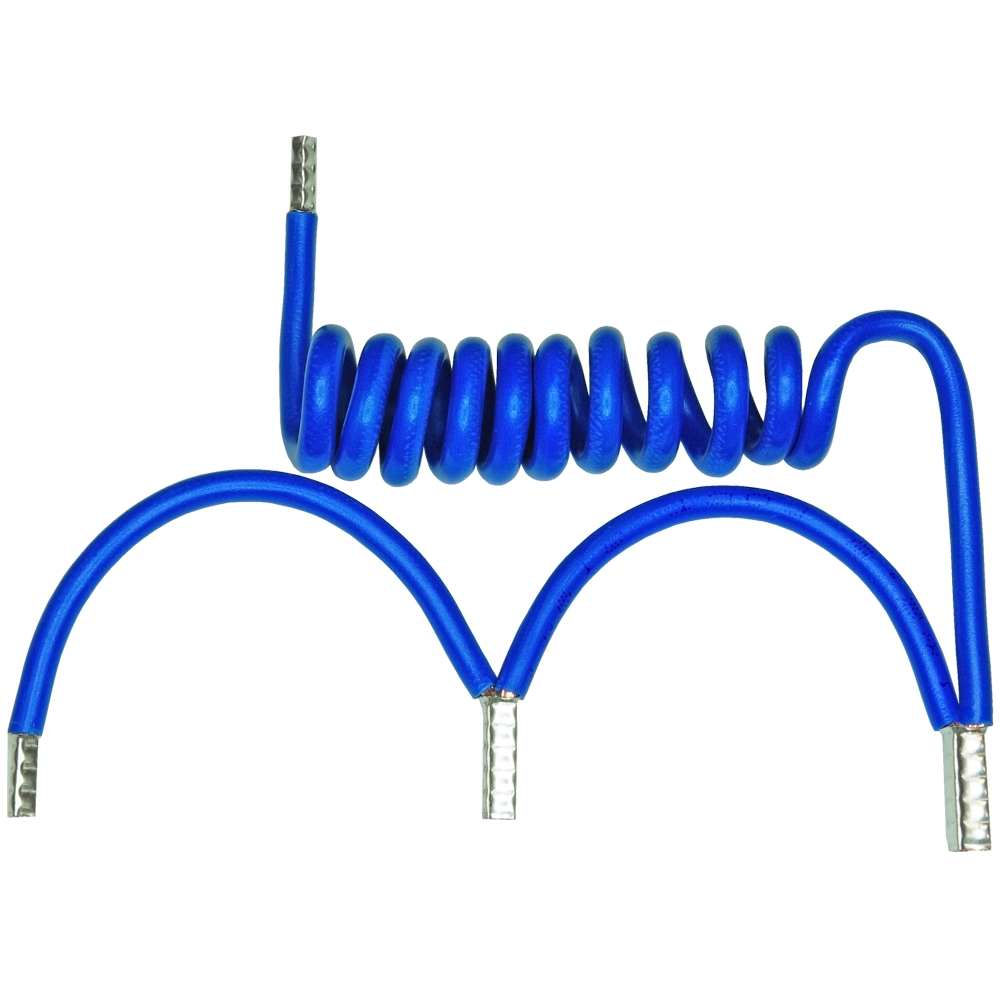

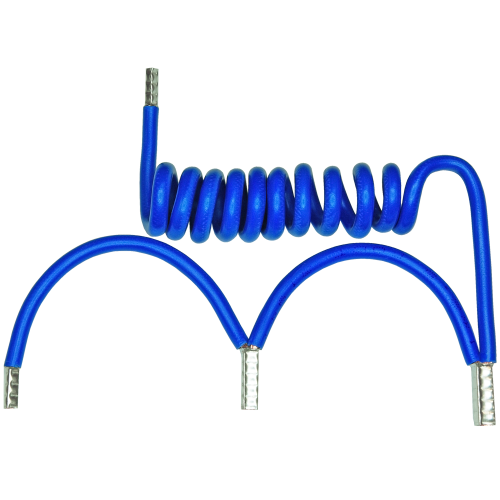

Перемычка для УЗМ (подключение нейтрали) Перемычка соед. медная ПСМ-2,5-Nc
УЗМ-50Ц AC230В УХЛ4
стандарт
3406.00 руб. с НДС

Перемычка соед. медная ПСМ-2,5-Nc стандарт
64.00 руб. с НДС

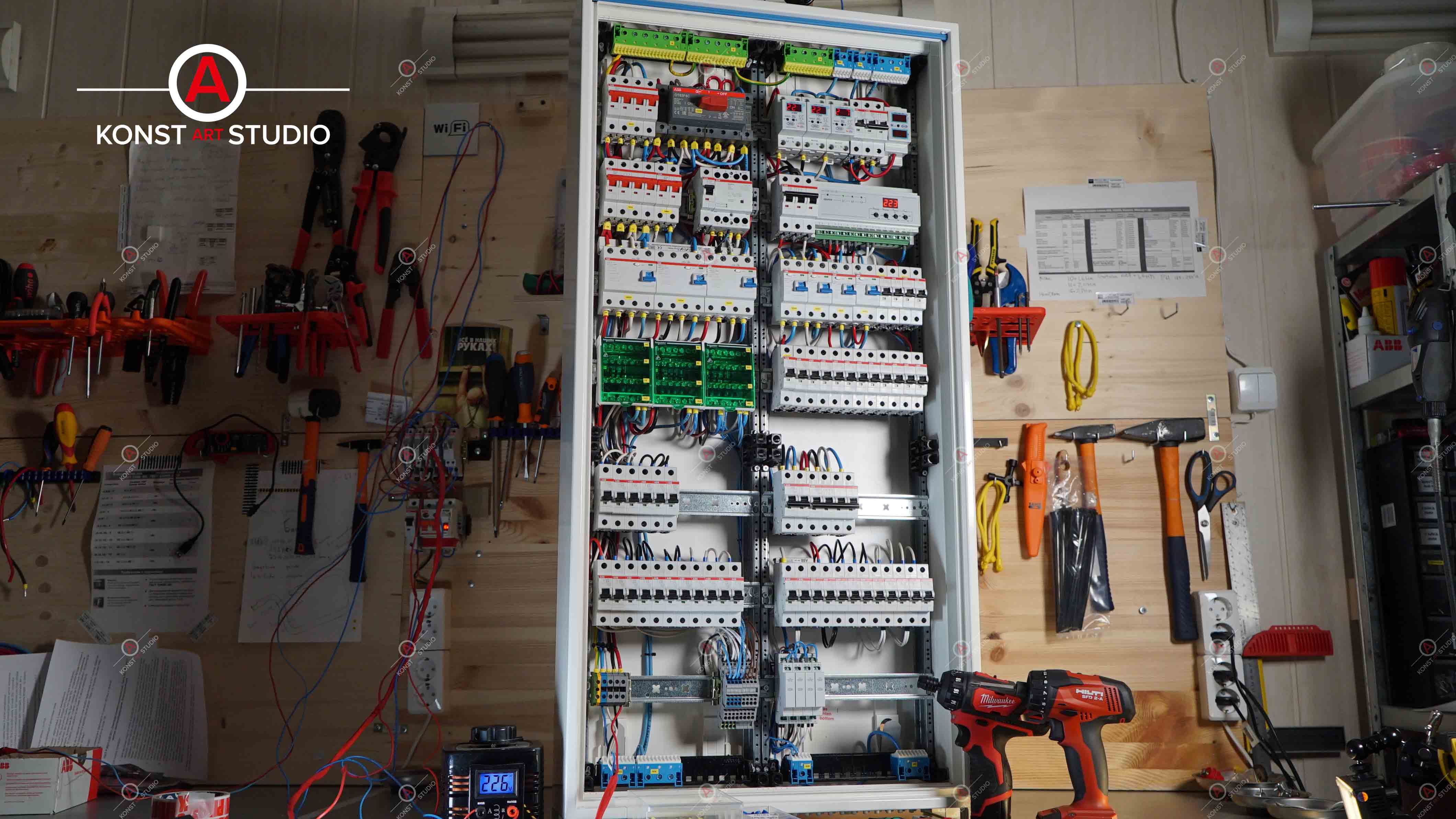

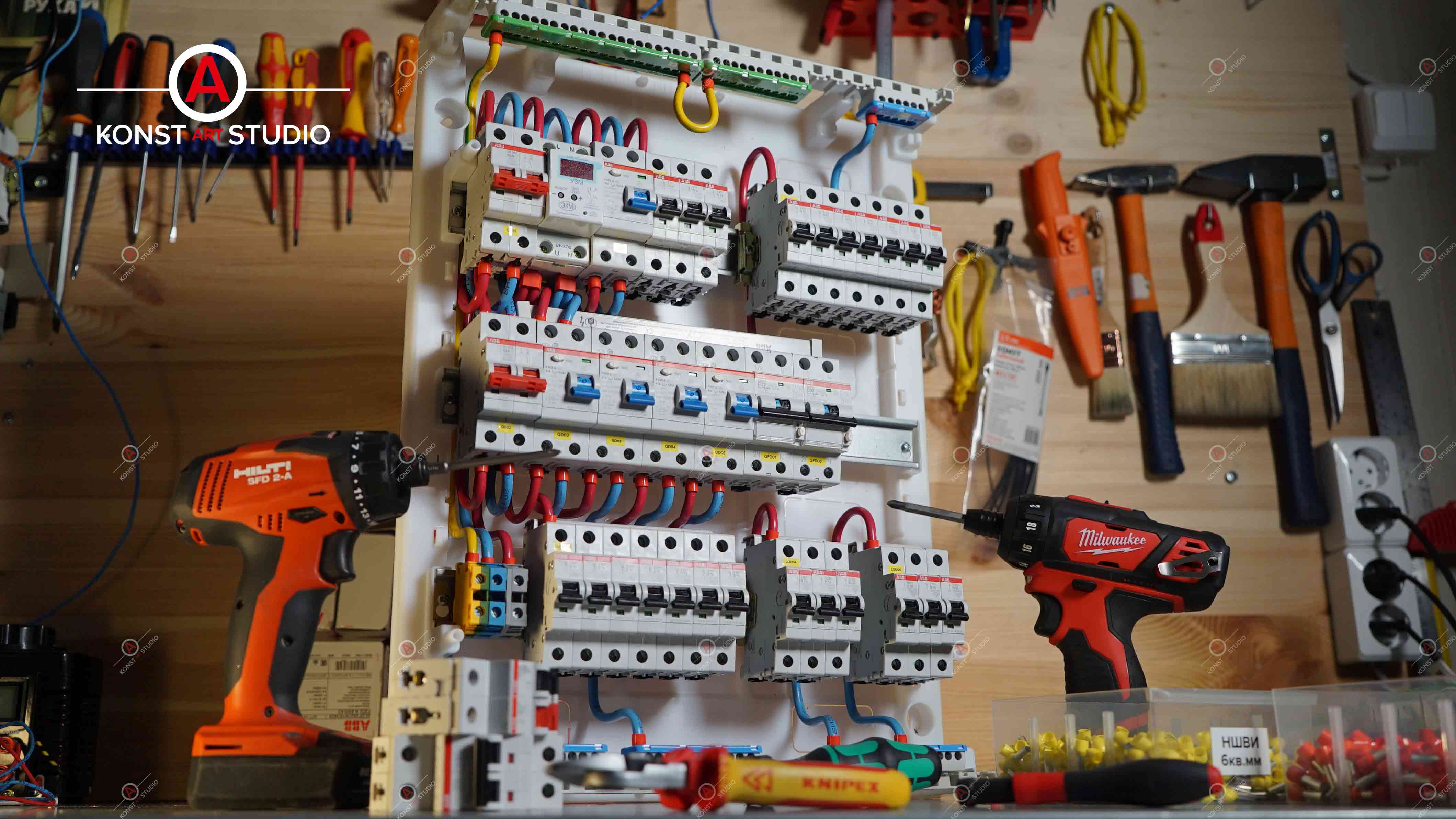

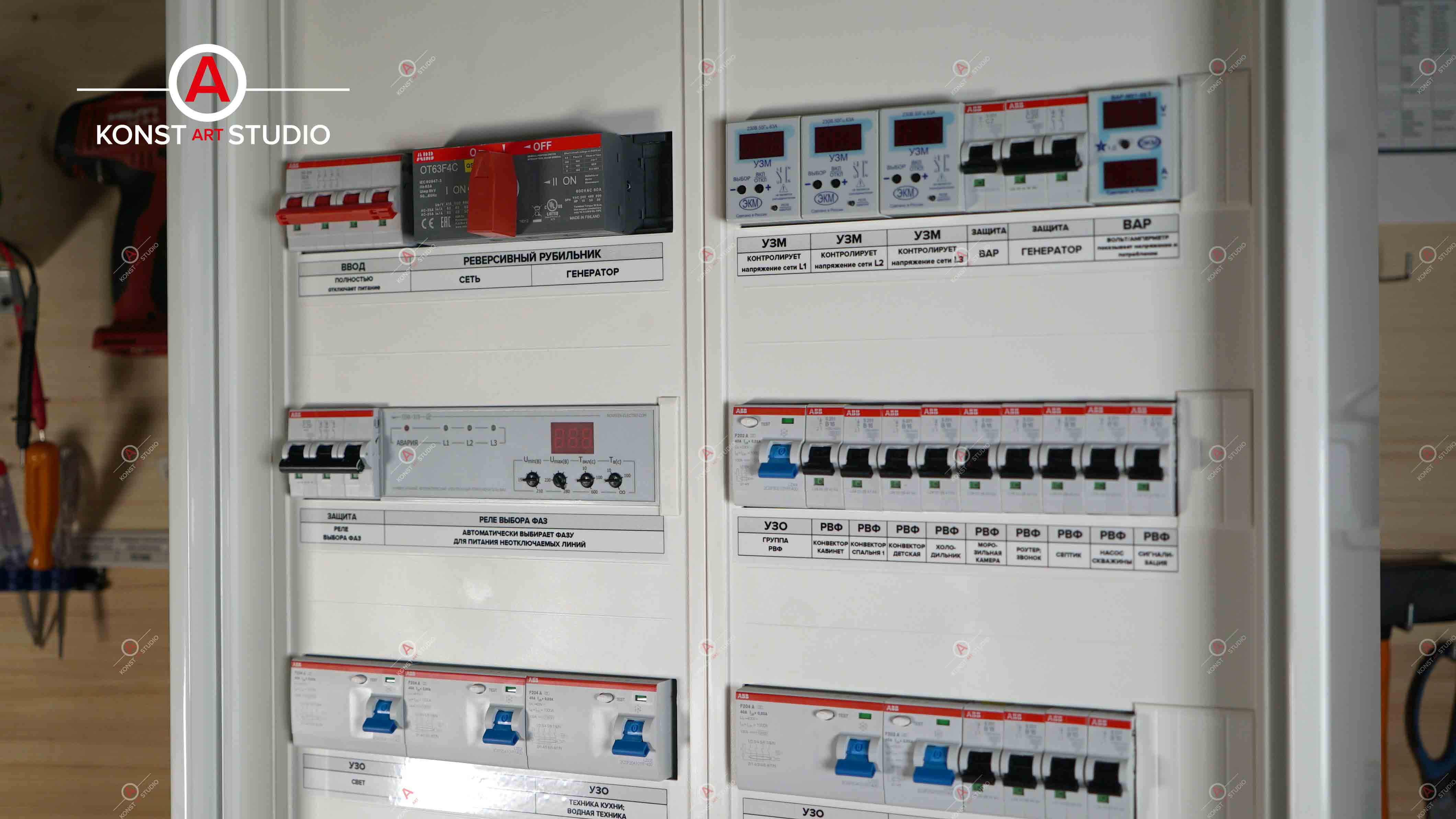

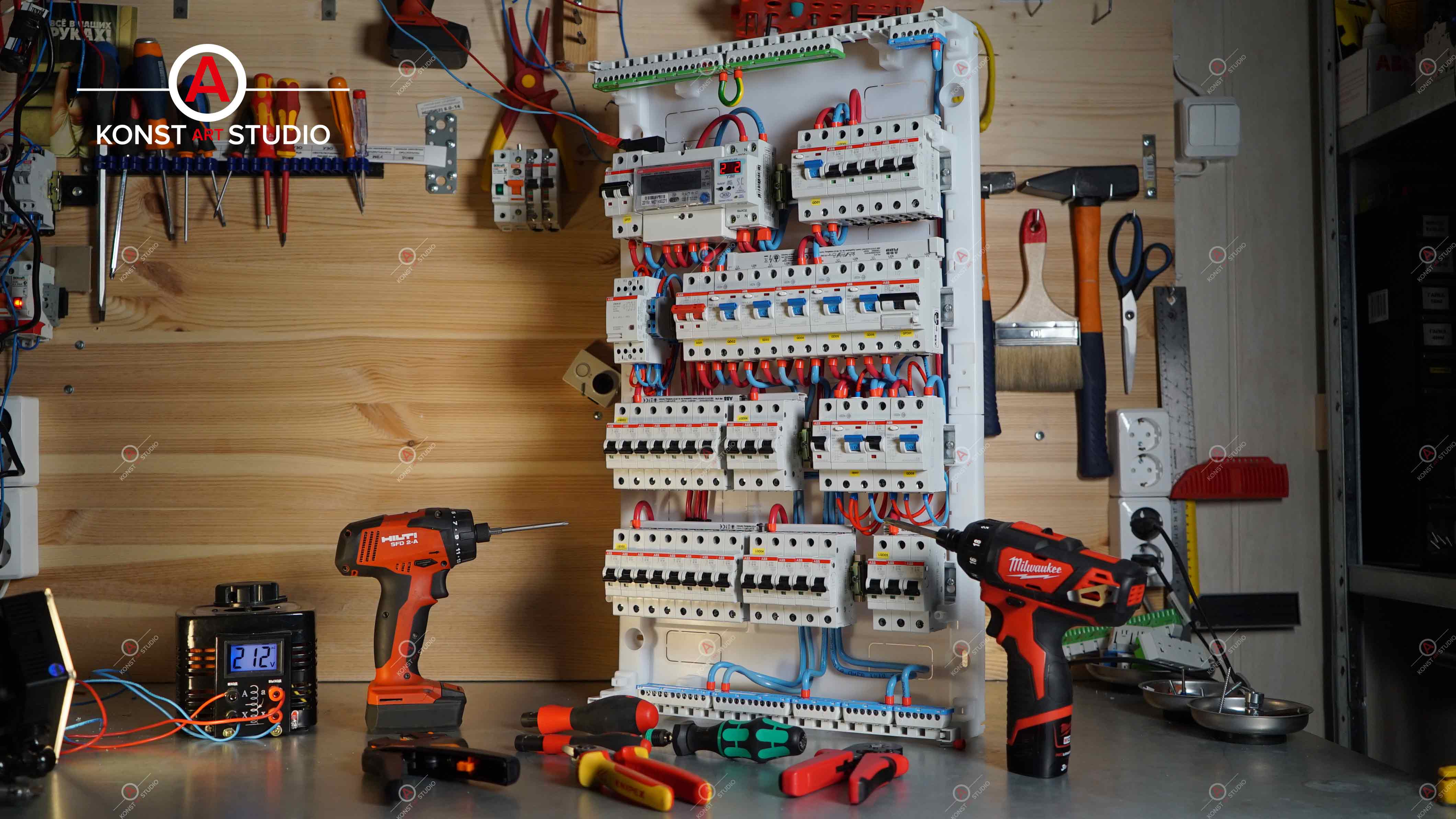

ФОТО применения УЗМ-50Ц в компании "KONSTartSTUDIO" (Москва)
Щит производства ООО "KONSTartSTUDIO" оборудования ЗАО "Меандр"   Щит производства ООО "KONSTartSTUDIO" оборудования ЗАО "Меандр"   Щит производства ООО "KONSTartSTUDIO" оборудования ЗАО "Меандр"   Щит производства ООО "KONSTartSTUDIO" оборудования ЗАО "Меандр"

Видео работы УЗМ при обрыве нуля

НАЗНАЧЕНИЕ УЗМ-50Ц
Устройство защиты многофункциональное УЗМ-50Ц (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

   КОНСТРУКЦИЯ УЗМ-50Ц

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария»,  жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.


ПРИНЦИП РАБОТЫ УЗМ-50Ц
При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.
Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).
Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено (для выключения необходимо удерживать кнопку более 3 сек.). Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения. При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.
При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания (табл.1 паспорта на изделие). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.
При напряжении сети ниже 80В, на индикаторе отображается .
Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».
С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль).
При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

ВНИМАНИЕ! При утере PIN кода восстановить его можно только у производителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-50Ц
Параметр
Ед.изм.
УЗМ-50Ц
Номинальное напряжение питания В 230
Частота напряжения питания
Гц
50
Диапазон измерения напряжения True RMS
В
80...440
Относительная погрешность измерений напряжения % 1 ± 1 единица младшего разряда
Диапазон измерения тока True RMS А 0,6...65
Относительная погрешность измерений тока % 2 ± 1 единица младшего разряда
Диапазон измерения мощности кВт 0,18...20
Параметры защиты
Регулируемый порог отключения нагрузки по превышению напряжения В 240...295
Фиксированный порог отключения нагрузки по превышению напряжения В 300
Регулируемый порог отключения нагрузки по снижению напряжения В 100...210
Фиксированный порог отключения нагрузки по снижению напряжения В 85
Гистерезис срабатывания В 7
Регулируемый порог отключения нагрузки по превышению потребляемой мощности кВт 0,5...14,5
Потребляемая мощность, не более ВА 2,2
Задержка включения  (повторного включения АПВ) «tоn» с 2...999
Задержка отключения по превышению потребляемой мощности «t P» с 10...999
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная) А 63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25
Ток перегрузки/время воздействия без сваривания контактов А/мс 2000/10
Ток короткого замыкания без разрушения А 3000
Максимальная мощность нагрузки (AC1 250В) кВт 15,7
Параметры импульсной защиты
Уровень ограничения напряжения при токе помехи 100А, не более кВ 1.2
Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200
Максимальный ток поглощения (одиночный импульс 8/20) А 6000
Время срабатывания импульсной защиты нс <25
Момент затяжки винтового соединения, не более Нм 3
Сечение подключаемых проводников не менее мм2 /AWG 0.5 ... 33 / 20, ..., 2
Задержка ускоренного отключения по верхнему фиксированному порогу с 0,02
Задержка ускоренного отключения по нижнему фиксированному порогу с 0,1
Задержка отключения по верхнему регулируемому порогу с 0,1
Задержка отключения по нижнему регулируемому порогу с 10
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Диапазон рабочих температур
°С
-25…+55 (УХЛ4)
Температура хранения
°С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)
Виброустойчивость g 4
Ударопрочность g 6
Максимальная механическая износостойкость цикл 1*106
Максимальная электрическая износостойкость цикл 1*105
Масса, не более кг 0,17
Габаритные размеры
мм
35X83X67
Срок службы, не менее
лет
10

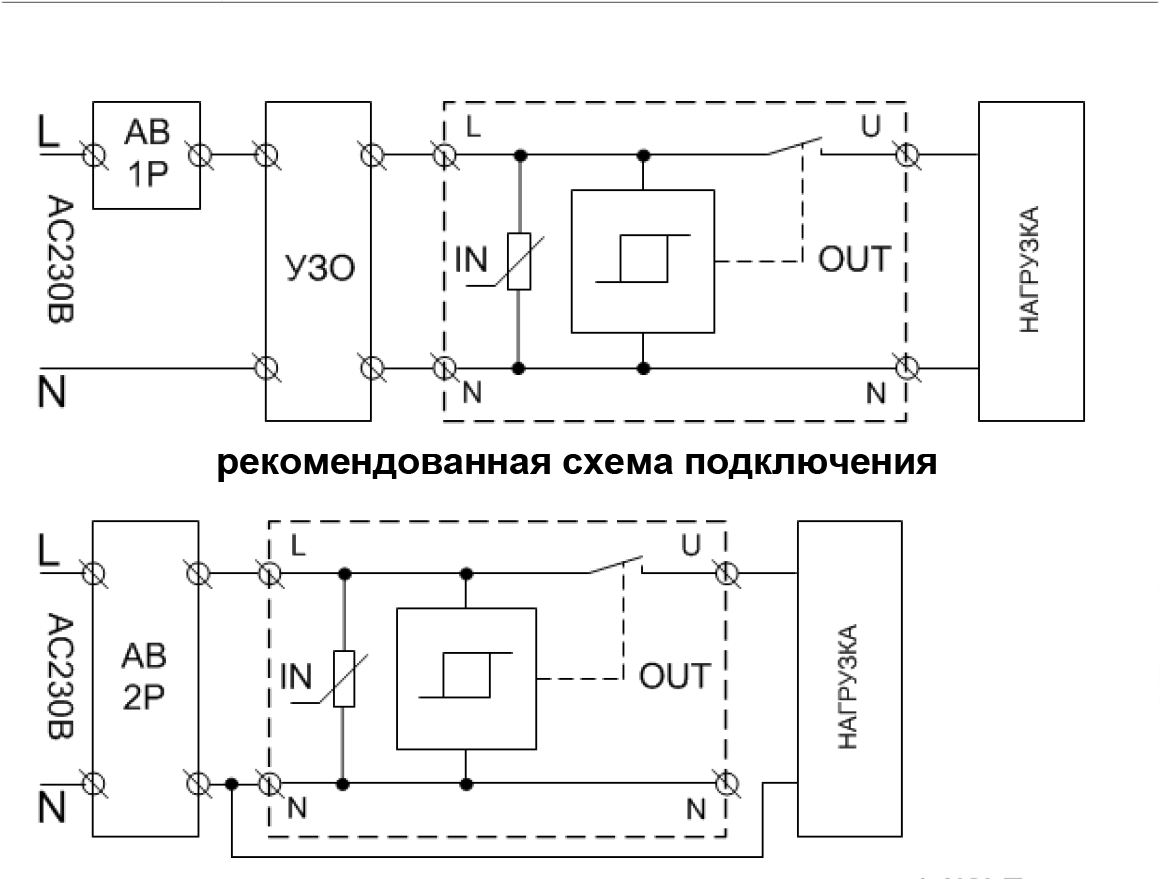

СХЕМЫ ПОДКЛЮЧЕНИЯ УСТРОЙСТВА
Схемы подключения УЗМ-50Ц

Вариант защиты до IP40
Вариант защиты до IP40

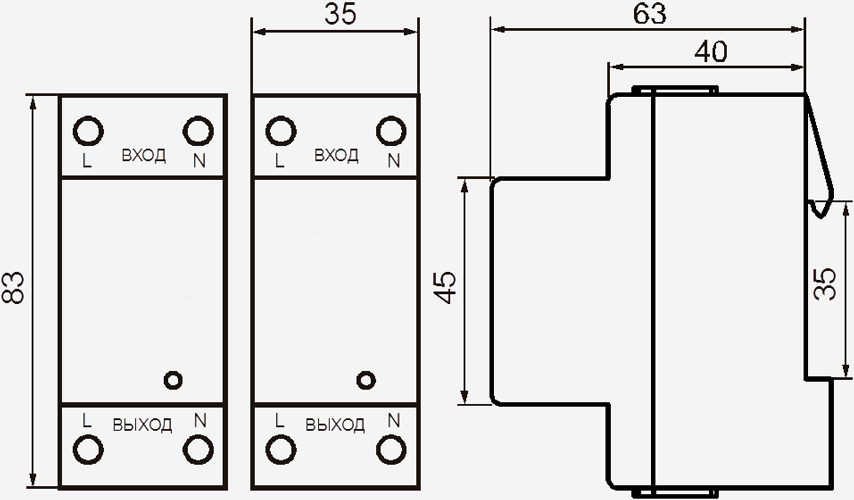

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА
 Габаритные размеры УЗМ-50Ц

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум для обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания Дата файла

УЗМ-50Ц УХЛ4

4680019911854

Руководство по эксплуатации

PDF  Скачать v30
PDF  Скачать v19

08.23
09.19

3D модель STEP Скачать 08.23
