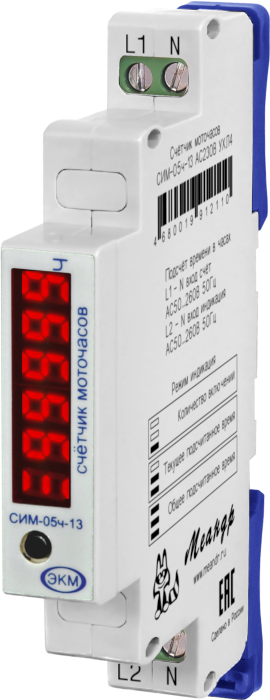

Счётчик моточасов в узком корпусе СИМ-05ч-13, новинка!

Счётчик моточасов СИМ-05ч-13
стандарт
1883.00 руб. с НДС

СИМ-05ч-13 AC230В УХЛ2 спец. позиция
2598.00 руб. с НДС


  • Подсчёт и индикация суммарного времени наработки оборудования в часах
  • Подсчёт и индикация текущего времени работы оборудования в часах
  • Подсчёт и индикация количества включений оборудования
  • Возможность считывания накопленных показаний без включения оборудования
  • Возможность сброса накопленных показаний
  • Ширина корпуса 13 мм

 ВНИМАНИЕ:  Счётчик предназначен для технологического контроля наработки оборудования. Не предназначен для коммерческого учѐта.

НАЗНАЧЕНИЕ СЧЁТЧИКА МОТОЧАСОВ
 Счётчик моточасов СИМ-05ч-13 предназначен для учёта суммарной наработки оборудования, текущего времени работы оборудования и числа его включений в процессе эксплуатации.

КОНСТРУКЦИЯ СЧЁТЧИКА МОТОЧАСОВ
 Счётчик выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: пятиразрядный светодиодный индикатор и кнопка управления.

РАБОТА СЧЁТЧИКА МОТОЧАСОВ
 Счётчик моточасов СИМ-05ч-13 имеет 2 режима работы: основной режим измерений и режим сброса значений. В основной режим работы устройство переходит, если подано питание на вход «счёт». В основном режиме устройство показывает либо общую наработку (не сбрасывается), либо текущую наработку (от сброса до сброса), либо количество включений. Наработка отображается в часах, количество включений в единицах. При включении в основной режим устройство 3 секунды показывает число включений, затем переходит к индикации текущей наработки. При нажатии на кнопку, устройство переключается на индикацию числа включений, при следующем нажатии - на текущую наработку, при следующем нажатии - на общую наработку, при дальнейших нажатиях переключение происходит по кругу.
 Обозначение текущего отображаемого параметра происходит за счет мигания сегментов индикатора.

Обозначение текущего отображаемого параметра СИМ-05ч-13

 Автоматический возврат к индикации текущей наработки оборудования происходит при отсутствии нажатий на кнопку в течении 10 секунд.
 Если подать питание на вход «индикация», то можно просматривать накопленные показания без включения оборудования. Устройство циклически с задержкой в три секунды переключается между показаниями числа включений, текущей наработки и общей наработки. При нажатии кнопки переключение происходит к следующему параметру без выдержки 3 секунды.
 В режим сброса значений устройство переходит, если подано питание на вход «индикация» и при этом нажата кнопка управления. Для предварительного просмотра наработки, кнопку следует отпустить. Переключение между текущей и общей наработкой осуществляется нажатием кнопки. Для сброса текущей наработки следует удерживать кнопку 5 секунд.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЁТЧИКА МОТОЧАСОВ СИМ-05ч-13
Параметр
Ед.изм.
СИМ-05ч-13
Номинальное напряжение питания
В
AC230
Диапазон доступного напряжения питания В AC150-260
Количество разрядов дисплея

5
Погрешность отсчёта времени, не более
%
± 1
Максимальная суммарная наработка
ч
до 99999
Учёт количества пусков

до 99999
Габаритные размеры
мм
93*62*13
Размер окна индикации
мм
8*30
Высота цифры
мм
6
Степень защиты

IP40/IP20
Диапазон рабочих температур (по исполнениям)
0C
-25...+550C (УХЛ4)
-40...+550C (УХЛ2)
Температура хранения
0C
-25...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в  соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
  УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Высота над уровнем моря м до 2000
Масса, не более
кг
0,09
Рабочее положение в пространстве   произвольное
Режим работы

круглосуточный
Срок хранения информации при отключении питающего напряжения

не ограничено

СХЕМА ПОДКЛЮЧЕНИЯ СЧЁТЧИКА

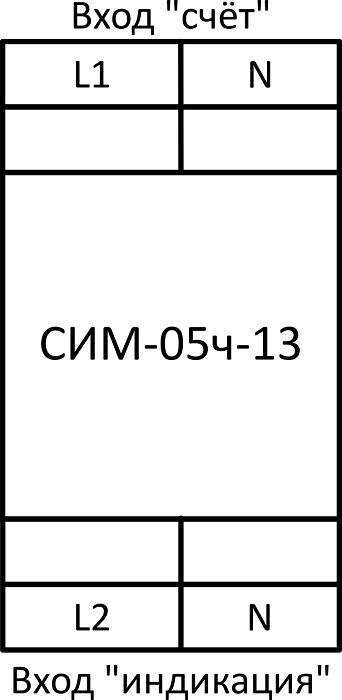

Схема подключения СИМ-05ч-13

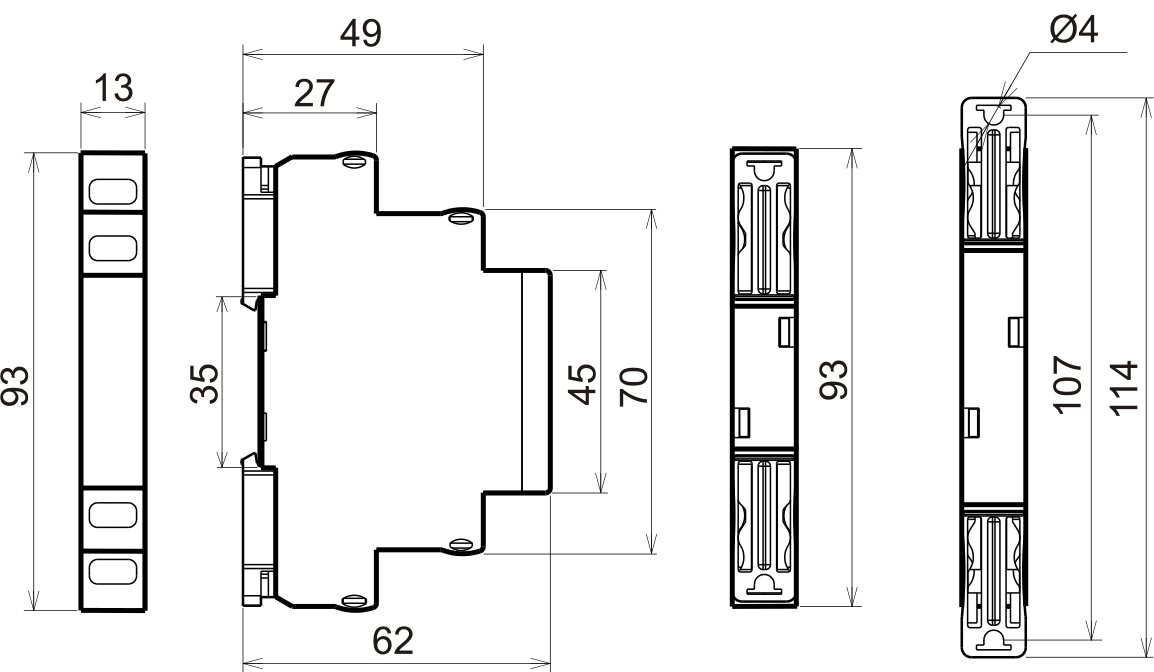

ГАБАРИТНЫЕ РАЗМЕРЫ СЧЁТЧИКА СИМ-05ч-13
Габариты корпуса 13мм -13*93*62

ТУ 4278-005-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

СИМ-05ч-13 АС230В УХЛ4
СИМ-05ч-13 AC230В УХЛ2

4680019912110
2000016934373

Руководство по эксплуатации  .PDF Скачать v07 06.22
