Реле контроля трехфазного линейного напряжения ЕЛ-13М, для крановых электродвигателей, без контроля чередования фаз
|
|
ЕЛ-13М-15 АС415В УХЛ2
|
спец.изделие |
2208.00 руб. с НДС
|
|
ЕЛ-13М-15 AC400В УХЛ4
|
стандарт |
1600.00 руб. с НДС
|
|
ЕЛ-13М-15 АС400В УХЛ2
|
спец.изделие |
2208.00 руб. с НДС
|
|
ЕЛ-13М-15 АС230В УХЛ2
|
спец.изделие |
2208.00 руб. с НДС
|
|
ЕЛ-13М-15 АС100В УХЛ2
|
спец.изделие |
2208.00 руб. с НДС
|
| ЕЛ-13М-1-15 AC380В УХЛ4 |
РАСПРОДАЖА
склад - 1 шт.
|
|
| ЕЛ-13М-22 AC690В УХЛ4 | спец.изделие |
4861.00 руб. с НДС
|
|
ЕЛ-13М-22 AC690В УХЛ2
|
спец.изделие |
4861.00 руб. с НДС
|
| ЕЛ-13М-22 AC715В УХЛ2 | спец.изделие |
4861.00 руб. с НДС
|
| ЕЛ-13М-22 AC500В УХЛ4 | спец.изделие |
4861.00 руб. с НДС
|
-
Контроль трёхфазного линейного напряжения для крановых электродвигателей
-
Контроль асимметрии фаз
-
Фиксированный порог срабатывания при превышении напряжения 1,3Uном
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Фиксированная задержка срабатывания - 0,15с
НАЗНАЧЕНИЕ РЕЛЕ
Реле асимметрии фаз ЕЛ-13М предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

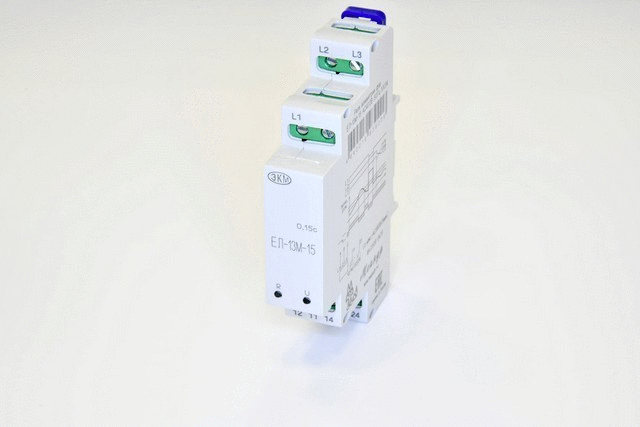

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.
ВНИМАНИЕ: При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5мм.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм.
|
Параметр
|
Ед.изм.
|
AC100В
|
AC230В
|
AC400В
|
AC415В
|
|
Номинальное напряжение Uном 50Гц
|
В
|
100
|
230
|
400
|
415
|
|
Минимальное допустимое линейное напряжение
|
В
|
50
|
120
|
210
|
225
|
|
Максимальное допустимое линейное напряжение
|
В
|
150
|
340
|
560
|
600
|
|
Потребляемая мощность, не более
|
ВА
|
4
|
|||
|
Время выключения встроенного реле
|
|||||
|
Синфазное снижение напряжения ниже 0,5Uном
|
с
|
0,15
|
|||
|
Обрыв одной, двух или трёх фаз
|
с
|
0,15
|
|||
|
Асимметрии линейных напряжений > 25± 2%
|
с
|
0,15
|
|||
|
«слипании» фаз
|
с
|
0,15
|
|||
|
Превышении напряжения выше 1.3 Uном ± 5%
|
с
|
0,15
|
|||
|
Минимальное синфазное напряжение включения
|
В
|
0,85Uном
|
|||
|
Гистерезис напряжения порога срабатывания
|
В
|
0,05Uном
|
|||
|
Погрешность времени срабатывания, не более
|
%
|
± 10
|
|||
|
Максимальный коммутируемый ток активная нагрузка: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА
|
2000/240
|
|||
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||
|
Количество и тип контактов
|
|
2 переключаюшие группы
|
|||
|
Диапазон рабочих температур
|
0C
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2) |
|||
|
Температура хранения
|
0C
|
-40…+70
|
|||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | ||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 0С)
|
|||
|
Высота над уровнем моря
|
м
|
2000
|
|||
|
Рабочее положение в пространстве
|
|
произвольное
|
|||
|
Режим работы
|
|
круглосуточный
|
|||
| Габаритные размеры | мм | 18х93х62 | |||
|
Масса
|
кг
|
0,07
|
|||
|
Параметр
|
Ед.изм.
|
ЕЛ-13М-22
|
| Номинальное напряжение Uном 50Гц, по исполнениям | В | 500, 690, 715 |
| Минимальное допустимое линейное напряжение, по исполнениям | В | 250, 350, 360 |
| Максимальное допустимое линейное напряжение, по исполнениям | В | 700, 950, 980 |
| Пределы регулирования нижнего порога срабатывания | В | - |
| Погрешность отсчёта порога срабатывания | В | - |
| Погрешность установки порога срабатывания | % | - |
| Потребляемая мощность, не более | ВА | 2 |
|
Время выключения встроенного реле при:
|
||
| снижении напряжения ниже 0.8 Uном ± 5% | c | |
|
Обрыве одной фазы
|
с
|
0,15
|
|
Обрыве двух или трёх фаз
|
с
|
0,15
|
| Асимметрии линейных напряжений | с | 0,15 |
|
Обратном порядке чередования фаз
|
с
|
0,15
|
|
«Слипании» фаз
|
с
|
0,15
|
|
Превышении напряжения выше 1,3Uном ± 5%Uном
|
с
|
0,15
|
| Порог срабатывания на превышение напряжения | В | 1,3Uном |
|
Минимальное синфазное напряжение включения
|
В
|
0,85Uном
|
| Порог срабатывания на снижение напряжения | В | 0.8 Uном |
| Гистерезис напряжения порога срабатывания | % | 0.05 Uном |
|
Погрешность времени срабатывания, не более
|
%
|
± 10
|
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 |
|
Количество и тип контактов
|
|
2 переключающие группы
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-40…+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40...+70
|
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|
Высота над уровнем моря
|
м
|
2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
| Габаритные размеры | мм | 22х93х62 |
| Масса | кг | 0,095 |

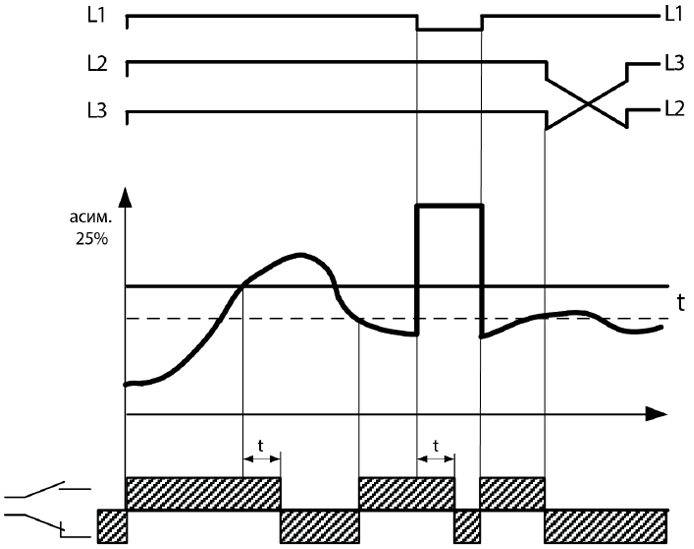

ДИАГРАММА РАБОТЫ РЕЛЕ

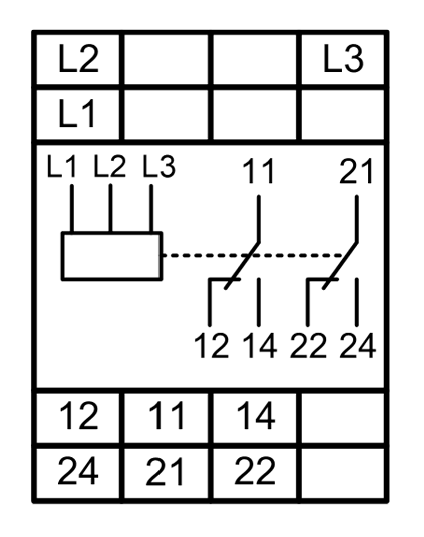

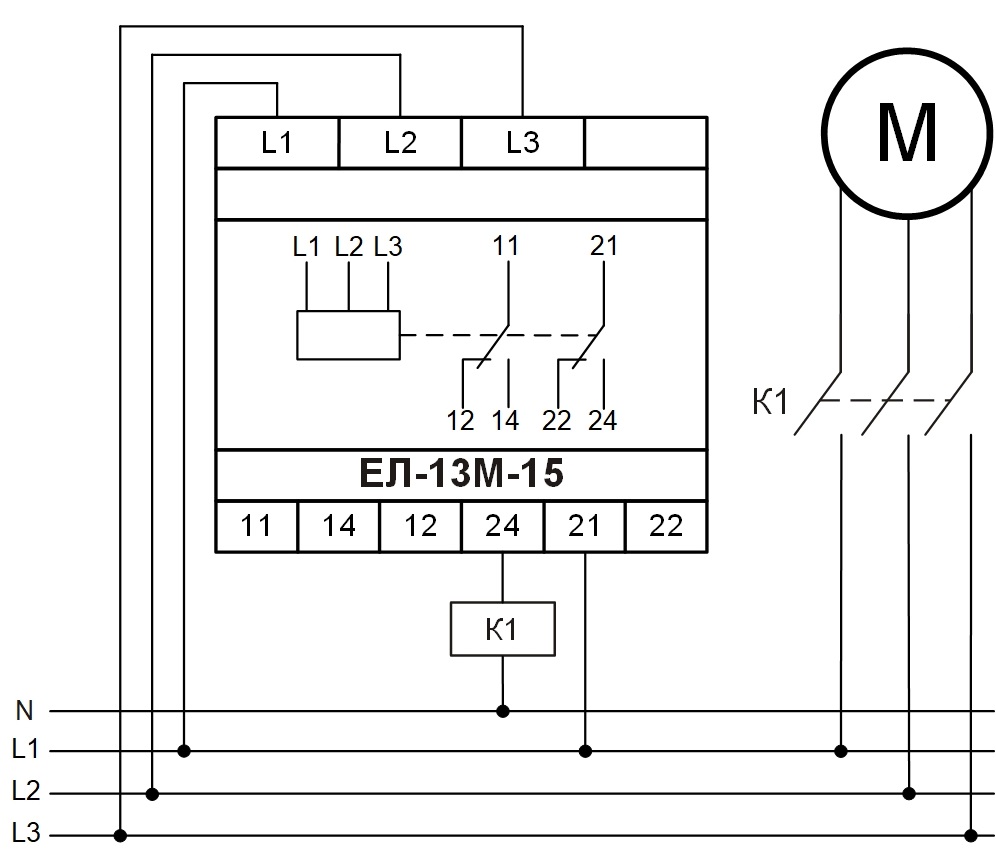

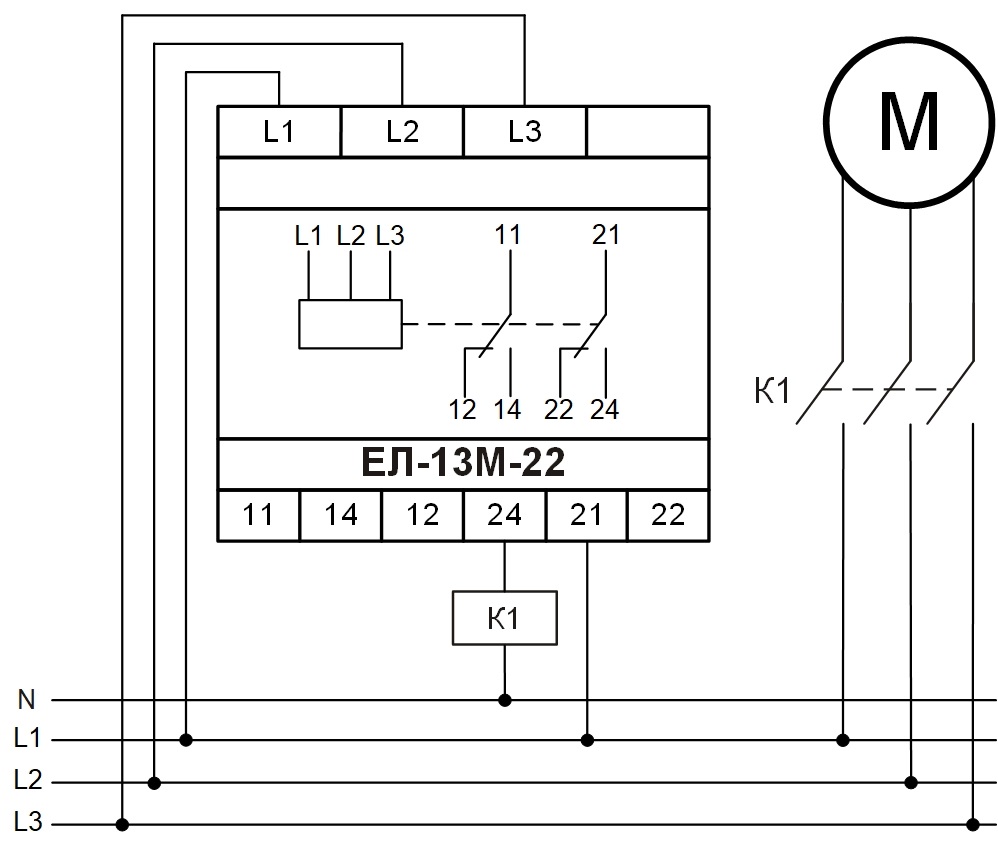

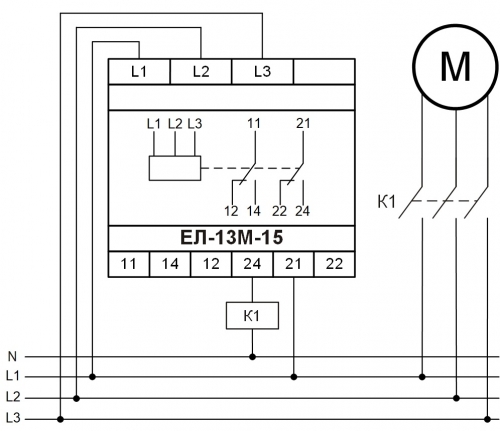

CХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
| ЕЛ-13М-15 | ЕЛ-13М-22 |
 |
 |
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| ЕЛ-13М-15 | ЕЛ-13М-22 |
 |
 |
ВАРИАНТ ЗАЩИТЫ ДО IP40
ТУ 3425-003-31928807-2014
