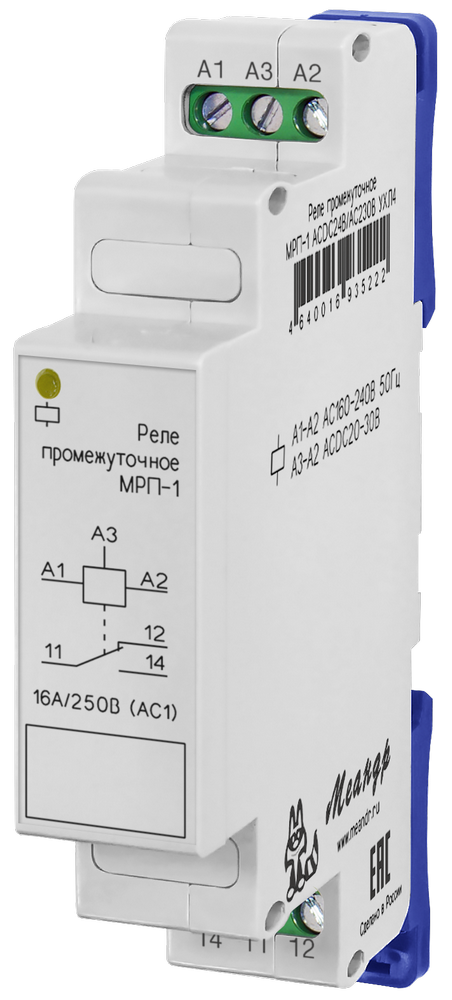

Реле промежуточное МРП-1
 |
 |
|
МРП-1 ACDC24В/AC230В УХЛ2
|
спец. изделие | 1015.00 руб. с НДС |
|
МРП-1 ACDC24В/AC230В УХЛ4
|
стандарт | 735.00 руб. с НДС |
|

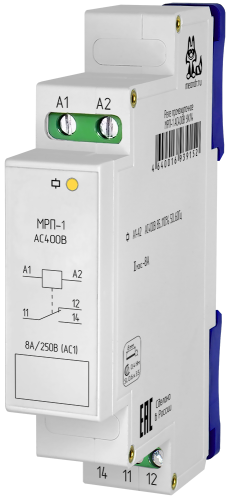

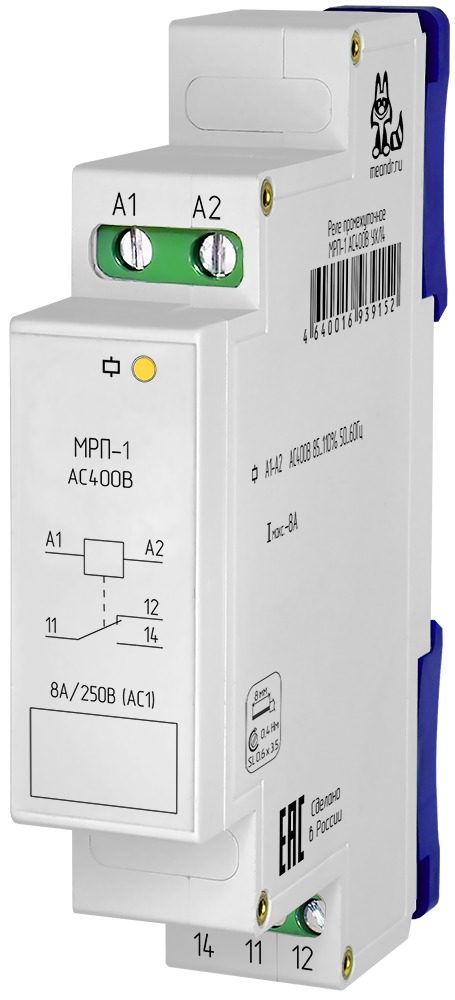

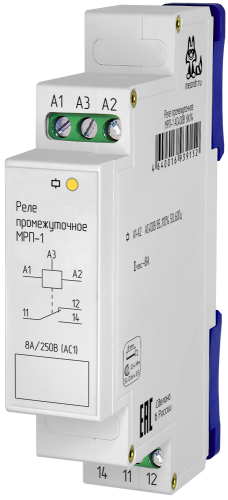

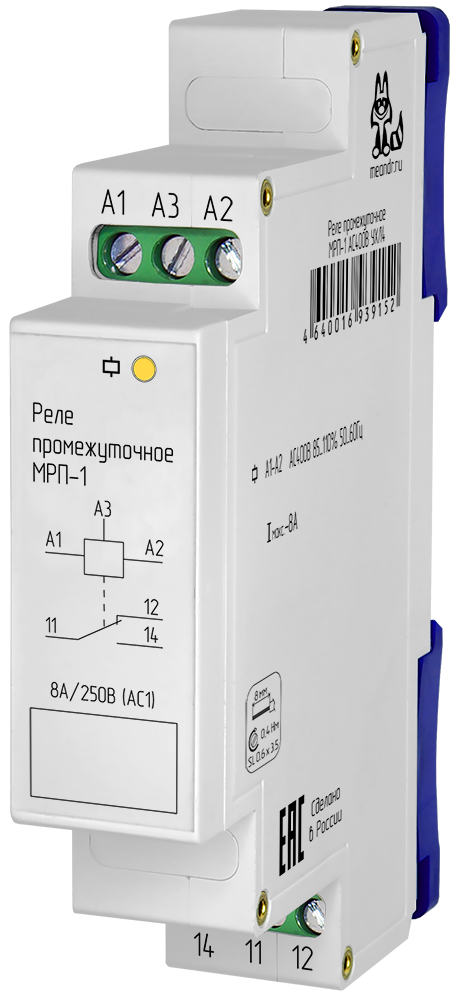

МРП-1 АС400В УХЛ4
|
спец. изделие | 1015.00 руб. с НДС |
| МРП-1 АСDC12B УХЛ4 | спец. изделие | 1015.00 руб. с НДС |
-
Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
-
Индикация состояния выхода
- Ширина 1 DIN модуль (18 мм)
НАЗНАЧЕНИЕ РЕЛЕ
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле
КОНСТРУКЦИЯ РЕЛЕ

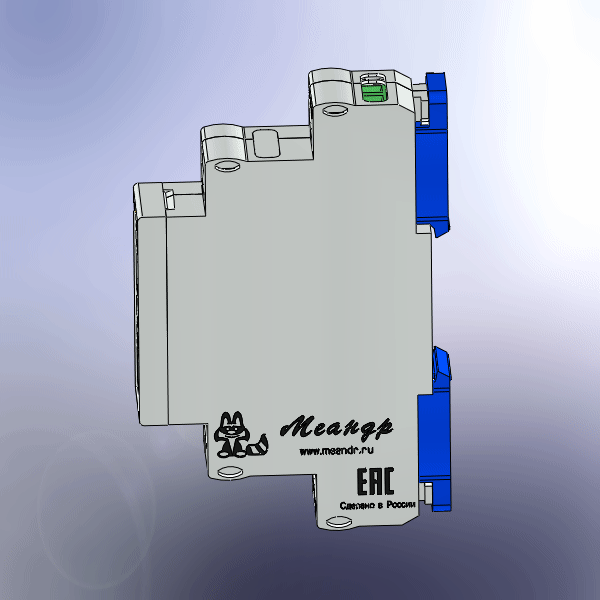

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм
ВНИМАНИЕ: Боковые зазоры между корпусами должны быть не менее 5 мм.
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-1
|
Параметр
|
Ед.изм. | Значение |
| Напряжение питания (номинальное по исполнениям) 3) | В |
400 AC 230 AC 24 ACDC 12 ACDC |
| Отклонение напряжения питания от номинального АС 4) 50/60Гц, не более | % | -15 ... +10 |
| Отклонение напряжения питания от номинального DC4), не более | % | -10 ... +10 |
| Мощность потребления по исполнениям, не более | ||
| АС400В АС | ВА | 4.0 |
| АС230В АС | ВА | - |
| АСDC230В АС/DC | ВА/Вт | - |
| АСDC24В/АС230В АС/DC | ВА/Вт | 4.0/0.5 |
| АСDC110В АС/DC | ВА/Вт | - |
| АСDC60В АС/DC | ВА/Вт | - |
| АСDC36В АС/DC | ВА/Вт | - |
| АСDC24В АС/DC | ВА/Вт | - |
| АСDC12В АС/DC | ВА/Вт | 4.0/0.5 |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов | 1 перекл. | |
| Напряжение коммутируемое, максимальное АС/DC | В | 250/30 |
| Ток всех групп контактов суммарный продолжительный, не более1) (230В АС1 50Гц) / (DC30В DC1) | А | 16/16 |
| Ток 1 группы контактов, не более1) (230В АС1 50Гц) / (30В DC1) | А | 16/16 |
| Прочность электрическая (питание - контакты) | В | 2000 (АС 50Гц, - 1 минута) |
| Механическая износостойкость, не менее | циклов | 1 х 10|7 |
| Электрическая износостойкость, не менее2) (цикл: вкл.1с/выкл.9с) | циклов |
1 x 105 (5А 250В АС1 50Гц), (5А 30В DС1) |
| Сечение проводников клемм, максимальное | мм2 | 2.5 |
| Частота коммутаций, не более | цикл/ч | 600 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | |
| Температура рабочая (по исполнениям) | °С |
25…+55 (УХЛ4) -40…+55 (УХЛ2) |
| Температура хранения | °С | -40…+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80(при 25°С) |
| Высота над уровнем моря, не более | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18х93х62 |
| Масса | г | 55/65 |
1) При боковых зазорах не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза.
2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рис. 2.
3) Возможны исполнения на другие напряжения и частоту питания по заказу.
4) Если есть соответствующее исполнение.
Вариант защиты до IP40
Габаритные размеры
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
| Наименование |
Заказной код
(артикул)
|
Файл для скачивания
(3D модель)
|
Файл для скачивания
(паспорт)
|
Дата файла |
| МРП-1 ACDC24В/AC230В УХЛ2 | 4640016937837 | .STEP Скачать | .PDF Скачать v48 | 09.22 |
| МРП-1 ACDC24В/AC230В УХЛ4 | 4640016935222 | |||
| МРП-1 АСDC12В УХЛ4 | 4640016932436 | |||
| МРП-1 АС400B УХЛ4 | 4640016939152 |
