Корпус модульный на DIN рейку 082 (пластиковый, 2 модуля)

КОРПУС В СБОРЕ

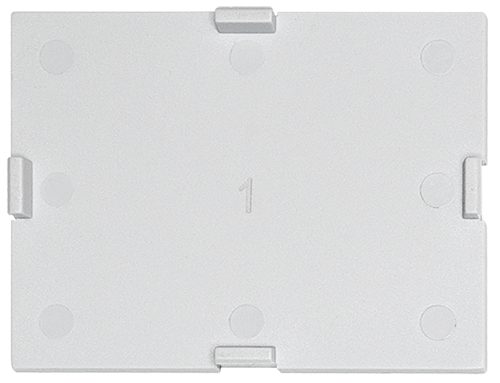

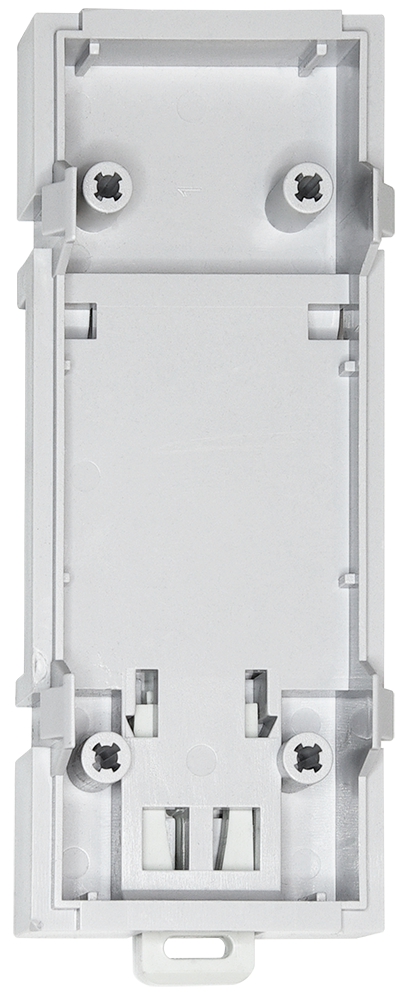

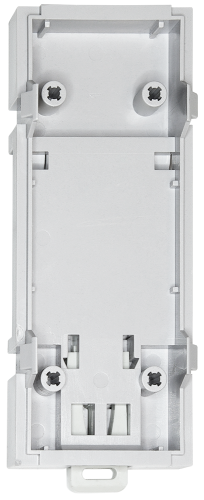

ДНО (тыльная сторона) ЛИЦЕВАЯ ПАНЕЛЬ (тыльная сторона)

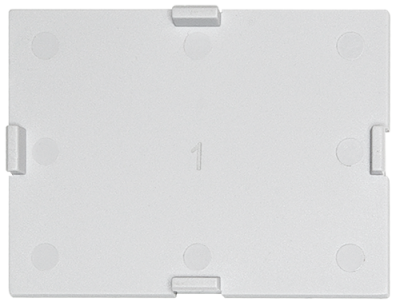

Изображение Корпус 082 лицевая сторона

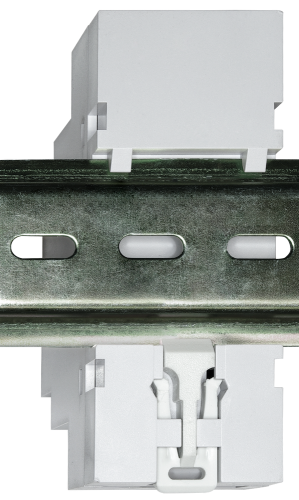

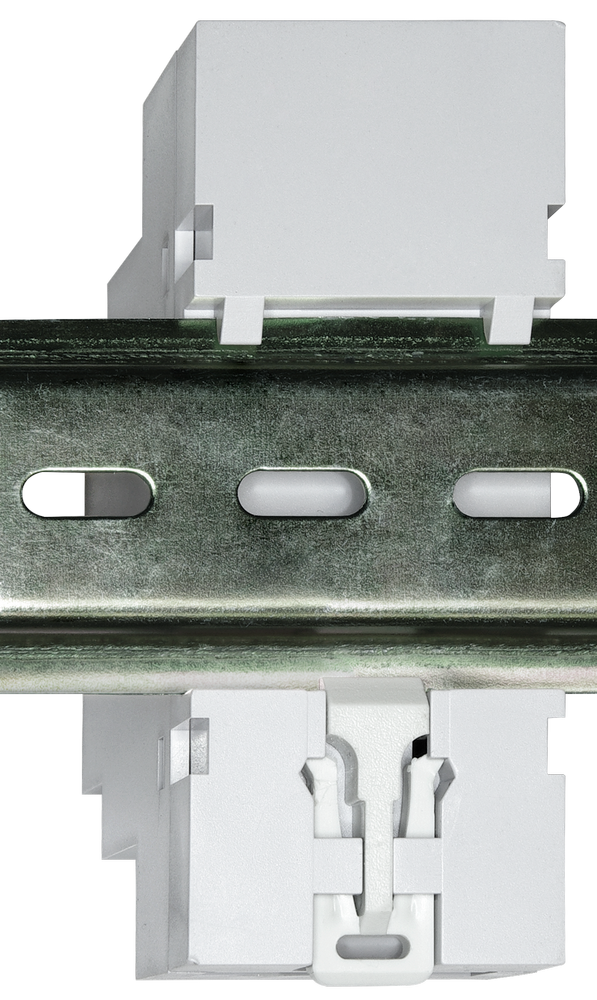

КОРПУС В СБОРЕ (вид с торца) КРЕПЛЕНИЕ НА ДИН РЕЙКУ
Корпус 161 на ДИН рейку Изображение
Корпус 082 189.00 руб. с НДС


Корпус 082 - это второе поколение двухмодульного пластикового корпуса (в соответствии с международным стандартом DIN 43-880) для электронной аппаратуры (РЭА). Модернизация корпуса затронула узлы крепления (изменен конструктив фиксатора, теперь корпус крепится только на ДИН рейку, но более надежно), лицевую панель (теперь она выполнена в виде крышки (вставки), которая имеет дополнительные замки для фиксации со всех четырех строн, а технологическое углубление лицевой панели во внутрь корпуса позволяет использовать шильд / наклейку, что более технологично и эстетично), замки фиксирующие дно и основание между собой (изменен конструктив элементов для еще более надежной фиксации).

Основные преимущества остались без изменений: безвинтоваое крепление, удобный монтаж при сборке готовых устройств, полный доступ к плате и элементам, пластик прожигается маркеровочными лазерами или легко маркируется тампонной печатью, материал ABS пластика не маркий светло серого цвета (RAL7035) со специальными добавками, благодаря которым достагается класс горючести V0, самозатухающий пластик (не поддерживает горение). Широкий диапазон эксплуатационных температур (от −40 °C до +70 °C).

Корпус состоит из: основания - 1 шт., лицевой панели - 1 шт, фиксатор - 1 шт., дно - 1шт.

Так же к корпусу можно приобрести дополнительные аксессуары (приобретаются отдельно):
Ручка большая шестигранная.

Ручка для регулировки потенциометров с сечением вала шестигранник. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.
Ручка малая крестовая.

Ручка для регулировки потенциометров с сечением вала крест. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.

Набор КИТ-082 - это универсальный набор деталей для макетирования и проектирования изделий РЭА. Материал корпуса - ABS пластик светло серого цвета (RAL7035). Крепление корпуса на DIN рейку (53мм) или на ровную поверхность. Класс горючести V0, самозатухающий пластик.




Наименование Наименование файла Файл для скачивания Дата файла
Корпус 082 3D формат (старый корпус) .STEP Скачать v05 09.2018
чертёж сборочный (старый корпус) .PDF Скачать v13 09.2018
3D вид (старый корпус) .GIF Скачать v05 09.2018
обновленный, габаритные и установочные размеры .PDF Скачать v01 06.2022
обновленный, 3D модель .STEP Скачать v01 05.2022
