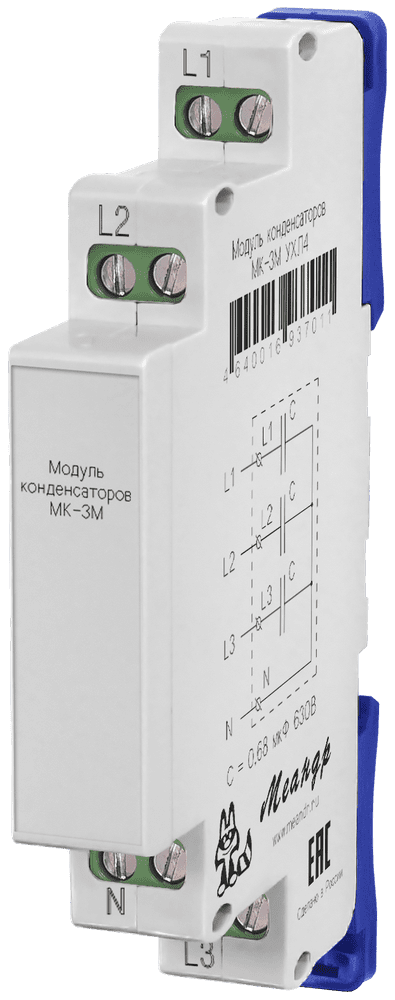

Модуль конденсаторов МК-3М
МК-ЗМ УХЛ4 | 437.00 руб. с НДС |
- Применяется для оптимизации работы контактов различных коммутационных аппаратов, а также, для ослабления импульсных помех
- Установка на DIN-рейку 35мм
-
Корпус шириной 13мм
НАЗНАЧЕНИЕ МОДУЛЯ
Модуль конденсаторный МК-3М предназначен для ослабления импульсных помех в трёхфазной или однофазной сети, а также для создания дополнительного тока для обеспечения надёжной коммутации различных коммутационных аппаратов при работе на холостом ходу (например, включение вводного автомата). Модуль может применяется совместно с импульсными реле типов РИО-1, РИО-2 и т.д., как комплектующее изделие для обеспечения работы большого количества кнопок управления с подсветкой.
КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
РАБОТА МОДУЛЯ
Каждая из фаз сетевого напряжения подключается к соответствующим клеммам модуля конденсаторов - L1, L2, L3.
К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается. Допускается параллельное включение. При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются металлизированные полипропиленовые конденсаторы тип МКР 0,68 мкФ/630В.
К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается. Допускается параллельное включение. При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются металлизированные полипропиленовые конденсаторы тип МКР 0,68 мкФ/630В.
Параметр | Ед.изм. | МК-3М |
Рабочее напряжение | В | AC230 |
Максимальное рабочее напряжение | В | DC630 |
Ёмкость конденсаторов | мкФ | 0,68 |
Количество конденсаторов | шт. | 3 |
Допустимое отклонение ёмкости | % | ±10 |
Степень защиты по корпусу / по клеммам в соответствии с ГОСТ 14254-96 | IP40/IP20 | |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата) | УХЛ4 | |
Диапазон рабочих температур | 0C | -25...+55 |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
Монтажное положение в пространстве | любое | |
Масса, не более | кг | 0,07 |

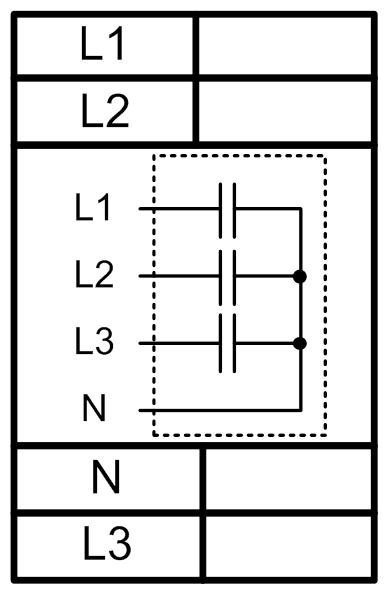

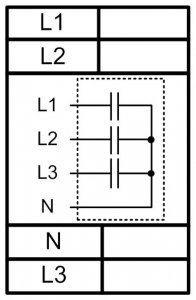

СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Изделия соответствуют требованиям ГОСТ 17465-80

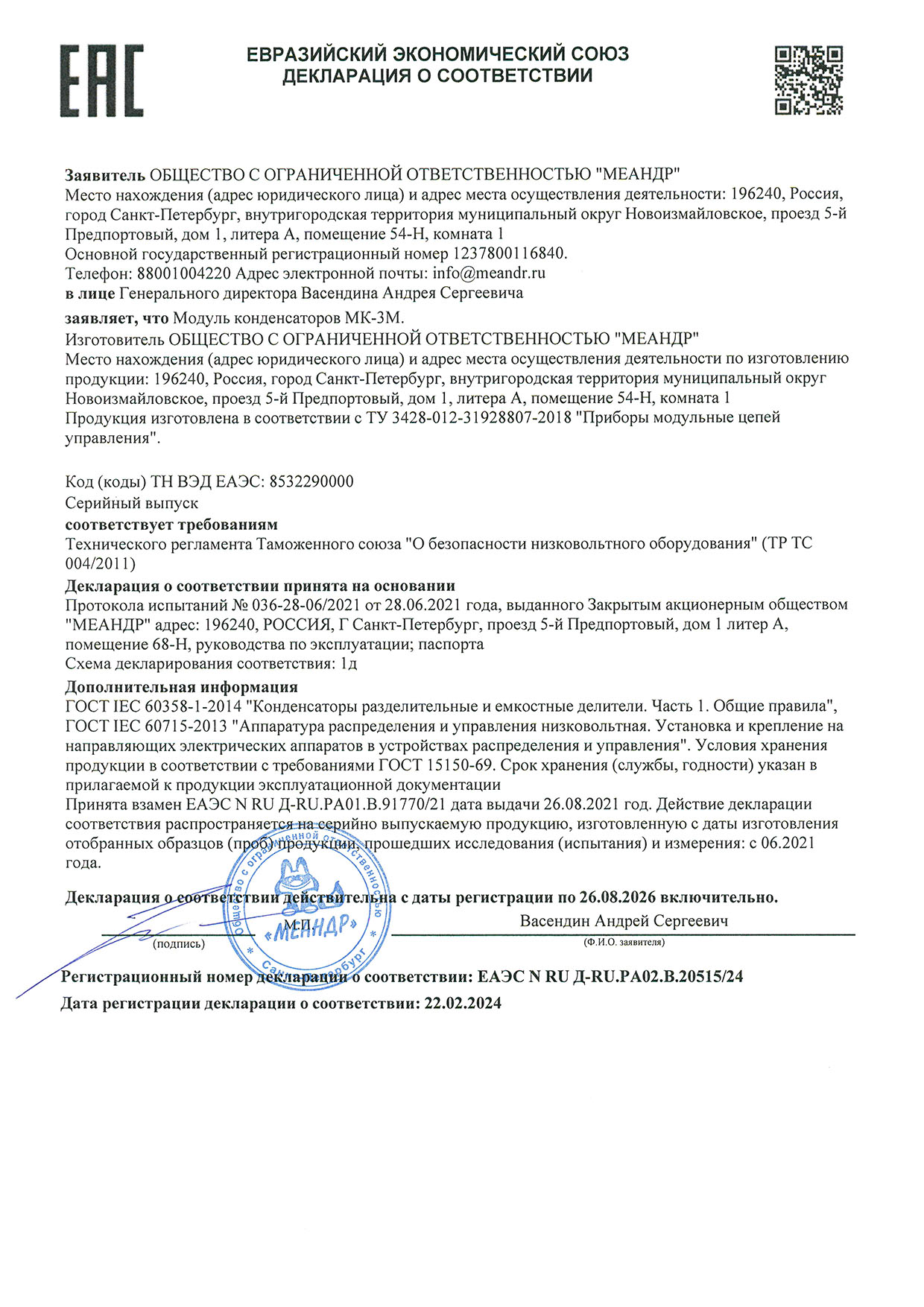

Декларация соответствия EAC: смотреть
Форум и обсуждения - здесь
Наименование |
Заказной код
(артикул)
|
Наименование файла | Файл для скачивания | Дата файла |
МК-ЗМ УХЛ4 | 4640016937011 | Руководство по эксплуатации | .PDF Скачать v09 | 05.24 |
