Реле контроля трехфазного напряжения РКН-3-15-08, точная-дискретная регулировка порогов, контроль обрыва фаз, УХЛ4 УХЛ2
|
СНЯТО С ПРОИЗВОДСТВА, ЗАМЕНА - РКН-3-15-15
 |
|
РКН-3-15-08 АС230В/АС400В УХЛ4
|
|
-
Контроль трёхфазного напряжения в четырёх проводных сетях с нейтралью
-
Контроль перенапряжения по любой из фаз от 237 до 297В (переключатель, 10 положений)
-
Контроль снижения напряжения любой из фаз от 163 до 223В (переключатель, 10 положений)
-
Контроль порядка чередования фаз
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-15-08 предназначено для контроля наличия, «слипания» и порядка чередования фаз в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. По желанию заказчика, возможна поставка пломбировочной крышки. На лицевой панели прибора расположены два переключателя для установки верхнего «U>» и нижнего «U<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «
», три зелёных индикатора наличия фаз «L1», «L2», «L3».
», три зелёных индикатора наличия фаз «L1», «L2», «L3».
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Пороги срабатывания верхний «U>» и нижний «U<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов ((*) во второй таблице).
Состояние индикаторов «L1», «L2», «L3»:
-
При наличии всех фаз включены все три индикатора
-
При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
-
При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>», «U<», «» выключены.
-
При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.
ВНИМАНИЕ: При перекосе фаз (когда одна из фаз по напряжению выше порога, а вторая - ниже) индикаторы "U>", " U<" включены одновременно.
|
Параметр
|
Ед.изм.
|
РКН-3-15-08
|
||
|
Напряжение питания фазное Uном, 50 Гц
|
В
|
230/400
|
||
|
Допустимые напряжения Uф max / Uф min
|
В
|
330/130
|
||
|
Пороги перенапряжения «Uф>»
|
В
|
240, 250, 256, 262, 268, 274, 280, 286, 292, 298
|
||
|
Пороги снижения напряжения «Uф<»
|
В
|
162, 168, 174, 180, 186, 192, 198, 204, 210, 220
|
||
|
Погрешность порога срабатывания
|
%
|
Uном ±1,5
|
||
|
Ширина зоны «гистерезиса» порога срабатывания
|
%
|
Uном ± 2,5
|
||
|
Регулируемая задержка срабатывания
|
с
|
0,1-10
|
||
|
Мощность, потребляемая от сети, не более
|
ВА
|
4
|
||
|
Количество и тип выходных контактов
|
|
2 переключающие группы
|
||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
||
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
||
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25…+55 (УХЛ4)
|
||
|
Температура хранения
|
0С
|
-40…+70
|
||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | |||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | |||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 0С)
|
||
| Высота над уровнем моря | м | 2000 | ||
|
Рабочее положение в пространстве
|
|
произвольное
|
||
|
Режим работы
|
|
круглосуточный
|
||
|
Габаритные размеры
|
мм
|
35х90х63
|
||
|
Масса
|
кг
|
0,107
|
||

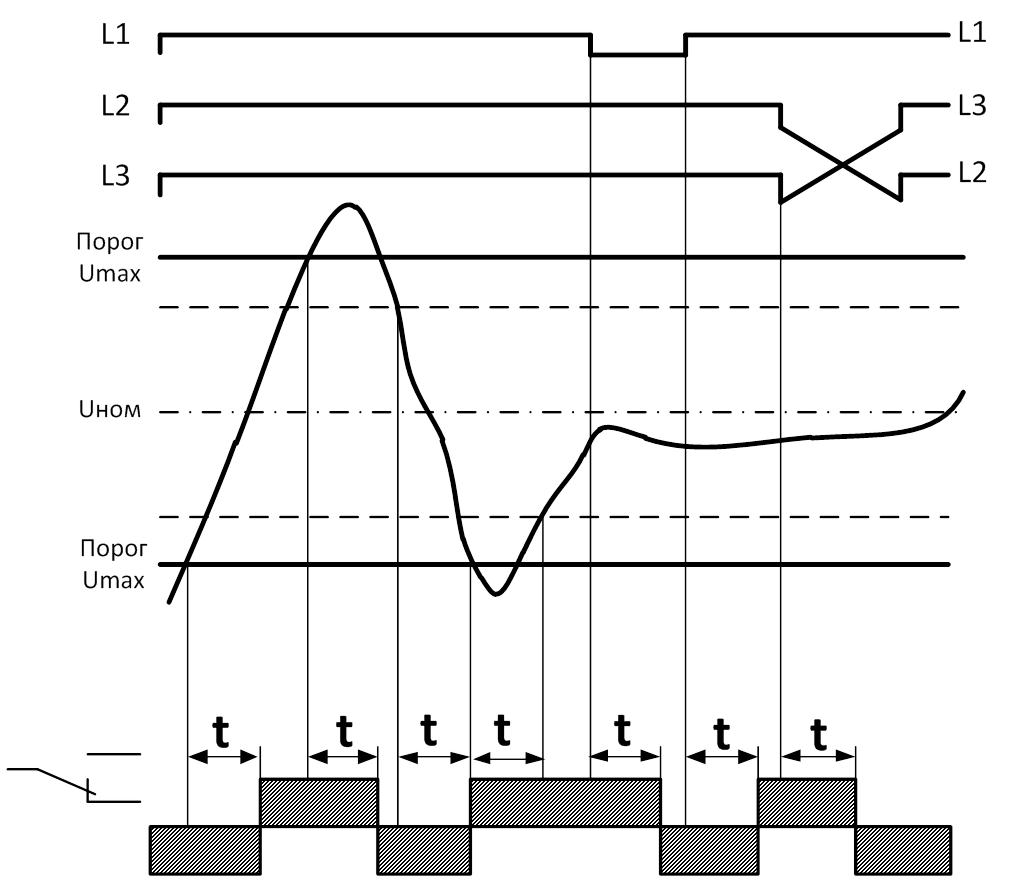

ДИАГРАММА РАБОТЫ РЕЛЕ
|
Отклонение контролируемого параметра
|
Индикаторы
|
|
|
Uф>
|
Uф<
|
|
|
Напряжение больше «U>»
|
Да
|
-
|
|
Напряжение меньше «U<»
|
-
|
Да
|
|
Обрыв фазы
|
Нет
|
Да
|
|
"Слипание" фаз
|
Нет
|
Да
|
|
Нарушение порядка чередования
|
Да*
|
Да*
|
| Перекос фаз | Да | Да |
|
"-" - на состояние соответствующего индикатора ошибка влияния не оказывает
|
||
 |
Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.
|

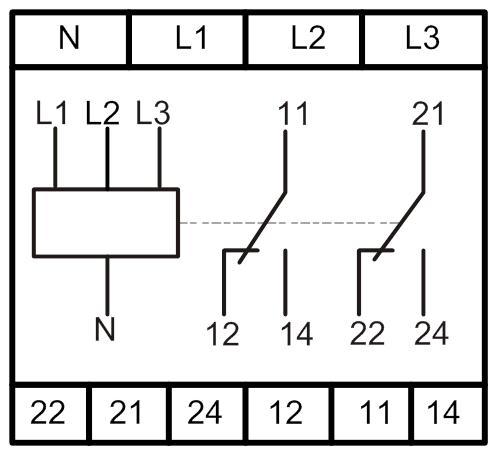

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла
|
|
РКН-3-15-08 АС230В/АС400В УХЛ4
|
4640016933938
|
v07.02.17
|
Скачать
Русский
