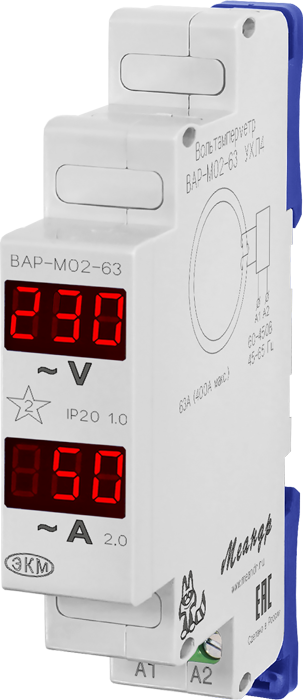

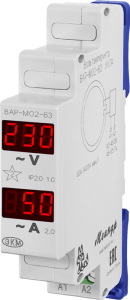

Амперметр/Вольтметр ВАР-М02-63 на DIN рейку (бытовой)

СНЯТ С ПРОИЗВОДСТВА ФУНКЦИОНАЛЬНЫЙ АНАЛОГ ВАР-М01-08
Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М02
ВАР-М02-63 АС60-450В УХЛ4




  • Измерение среднеквадратичных значений напряжений и токов
  • Питание от контролируемого напряжения
  • Измерение напряжения - АС60...440В
  • Рабочий диапазон частот - от 45 до 65Гц
  • Бесконтактное измерение тока 0...63А
  • Контактное измерение тока (0,0...1,0А, 0,0...5,0А)

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
 Цифровые вольтамперметры серии ВАР-М02-63 предназначены для контроля переменного напряжения и тока в электрических цепях, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Могут применяться в качестве основного или дополнительного индикаторного прибора на передвижных и стационарных объектах. Цифровые вольтамперметры ВАР-М02-63 являются средством технологического контроля и периодической поверке не подлежат.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
 Вольтамперметры выпускаются в пластмассовых корпусах модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Конструкция клемм обеспечивает зажим проводов сечением от 0,5 до 2,5мм2 (От 20 до 10 AWG). На лицевой панели прибора расположены цифровые индикаторы напряжения и тока.  Подсветка ЖК-дисплеев обеспечивает надѐжное считывание информации при любой освещённости.

РАБОТА ВОЛЬТАМПЕРМЕТРА
 Вольтамперметры не требуют оперативного питания и подключаются непосредственно к измеряемой цепи (клеммы А1 и А2).
 Для измерения тока в диапазоне от 0 до 63А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе.
 При подключении по схемам №1 и №2 вольтамперметр не требует настройки. Вольтамперметр ВАР-М02-63 подключается только по схеме №1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М02-63
Параметр Ед.изм. ВАР-М02-63
Диапазон измеряемого напряжения В AC60...440
Частота измеряемого напряжения и тока Гц 40...70, 400*
Диапазон измеряемого тока, встроенный трансформатор тока AC А

0...63 (через отверстие)

Диапазон измеряемого тока, внешний трансформатор тока А -
Основная погрешность измерений напряжения %

1±1 единица младшего разряда

Основная погрешность измерений тока %

2±2 единица младшего разряда

Потребляемая мощность, не более Вт 1,5
Степень защиты (по корпусу/по клеммам)   IP40/IP20
Диапазон рабочих температур

0C

-25…+55
Температура хранения

0C

-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Рабочее положение в пространстве   произвольное
Режим работы   непрерывный
Масса кг 0,08
Средний срок службы, не менее лет 8
Средняя наработка на отказ, не менее ч 50000

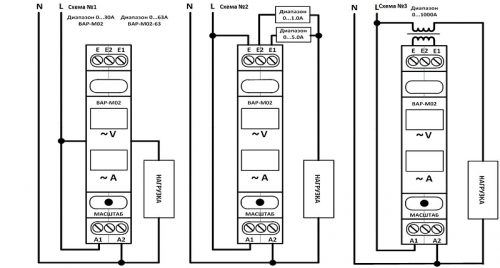

СХЕМЫ ПОДКЛЮЧЕНИЯ ВОЛЬТАМПЕРМЕТРА
Схема подключения ВАР-М02-63

Вариант защиты до IP40
Вариант защиты до IP40

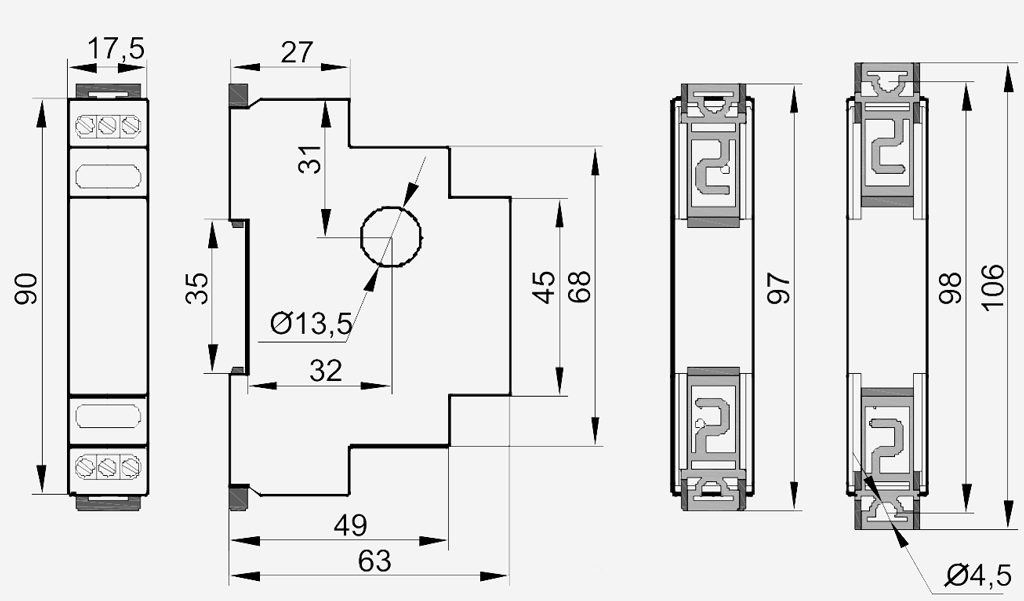

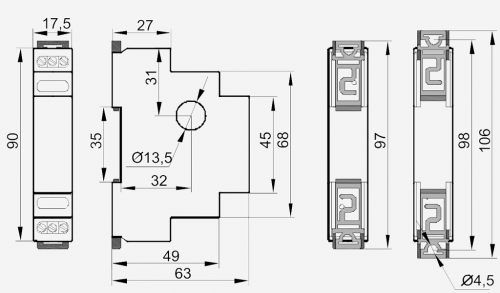

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
Габариты ВАР-М02

ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВАР-М02-63 АС60-450В УХЛ4 4640016935925  Скачать хх.хх.2016
