МОДУЛИ СОПРЯЖЕНИЯ С ОБЪЕКТОМ, ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ, МОДУЛИ СБОРА ДАННЫХ



Модуль сопряжения МС-01 (далее устройство) предназначено для измерения 3 напряжений относительно общей точки. Результат измерений может быть считан устройством управления (программируемым логическим контроллером, панелью оператора, ПК) по протоколу Modbus RTU по интерфейсу RS485. <br> Диапазон измеряемых напряжений: 0...450В AC 3,5...500 Гц или 0...450В DC.

  • измерение 3 напряжений относительно общей точки;
  • измерение 3-фазного напряжения;
  • определение чередования фаз;
  • измерение угла между фазами;
  • измерение частоты переменного напряжения.

Модули сопряжения МС-02 предназначены для обработки сигналов от датчиков температуры.  Результат может быть считан устройством управления (программируемым логическим  контроллером, панелью оператора, ПК) по протоколу Modbus RTU по интерфейсу RS485.

МC-02-01 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) -термометры с возможностью подключения до 8 цифровых датчиков DS18B20.

МC-02-02 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) -термометры с возможностью подключения до 8 цифровых датчиков DS18B20, а так же термопары K типа, или NTC терморезистора, или PT терморезистора.


Модуль сопряжения МС-03 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) предназначен для измерения напряжения и тока. Результат измерений может быть считан устройством управления (программируемым логическим контроллером, панелью оператора, ПК) по протоколу Modbus RTU по интерфейсу RS485.
Диапазон измеряемых напряжений: 0...450В AC  3,5...500 Гц или 0...450В DC
Диапазон измеряемого тока: 0...5 А

Модуль сопряжения МС-04 (далее устройство) предназначен для измерения переменного тока по 3 входам. Результат измерений может быть считан устройством управления (программируемым логическим контроллером, панелью оператора, ПК) по протоколу Modbus RTU по интерфейсу RS485. Диапазон измеряемого тока: 0…5 А АС.

Основные особенности:

  • измерение тока по 3-м входам через внутренние токовые трансформаторы;
  • возможность подключения внешних токовых трансформаторов;
  • измерение частоты переменного тока.
МС-05  Расширители дискретных выходов

Устройства серии МС-05 (DO) предназначены для увеличения количества дискретных выходов устройств управления (программируемых логических контроллеров, панелей операторов, ПК). Управляется по протоколу Modbus RTU по интерфейсу RS-485.

МС-05-01 - расширитель выходов с электромагнитным бистабильным реле - один нормально-разомкнутый контакт NO.

МС-05-02 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) - расширитель выходов с электромагнитными реле - две независимые переключающие группы контактов СO.

МС-05-03 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) - расширитель выходов с твердотельными реле PRAB30S - два независимых нормально-разомкнутых контакта NO.

МС-05-04 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) предназначен для увеличения количества дискретных выходов (DO) устройств управления (программируемых логических контроллеров, панелей операторов, ПК). Управляется по протоколу Modbus RTU по интерфейсу RS-485.

Подробнее

МС-06  Модуль дискретных входов

Модули сопряжения МС-06 (далее устройство) предназначены для увеличения количества дискретных входов устройств управления (программируемых логических контроллеров, панелей операторов, ПК). Управляется по протоколу Modbus RTU по интерфейсу RS-485.

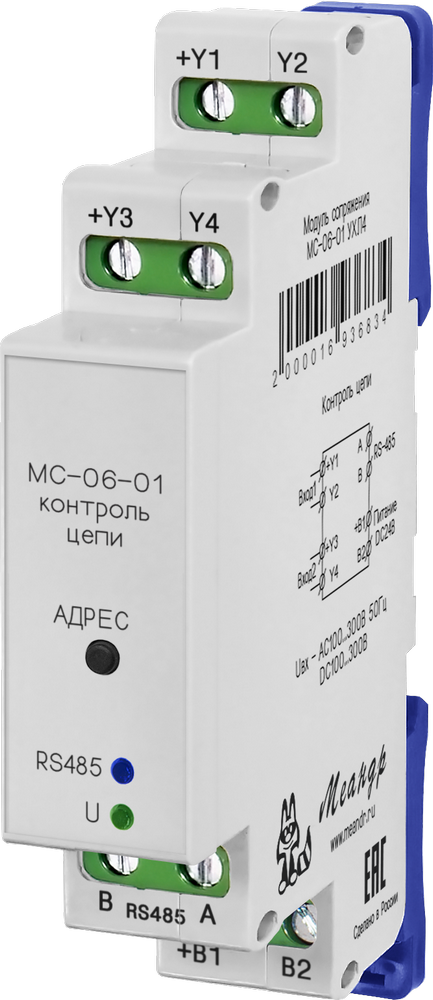

МС-06-01 - устройство с 2-мя гальванически развязанными входами с допустимым напряжением до 300В AC/DC. Уровень логической "1" от 100 В.

МС-06-02 - устройство с 2-мя гальванически развязанными входами с допустимым напряжением до 100В AC/DC. Уровень логической "1" от 10 В.

МС-06-03 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) - устройство с 8-ю гальванически развязанными входами с допустимым напряжением до 300В AC/DC. Уровень логической "1" от 100 В.

МС-06-04 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕ) - устройство с 8-ю гальванически развязанными входами с допустимым напряжением до 100В AC/DC. Уровень логической "1" от 10 В.

Подробнее

МС-07  Защита от скачков напряжения

Модуль сопряжения МС-07 (УСТРОЙСТВО НАХОДИТСЯ В РАЗРАБОТКЕпредназначено для работы в однофазной сети. Размыкает контакт встроенного реле при повышенном или пониженном входном напряжении. Замыкает контакт при восстановлении допустимого напряжения.

Запоминает количество срабатываний защиты и экстремальные значения напряжения Считывание результатов измерений, настройка и управление осуществляются через интерфейс RS-485 по протоколу Modbus RTU.

Подробнее

МС-08 Трёхканальный вольтамперметр

Модуль сопряжения МС-08 (далее устройство) предназначен для измерения 3-х напряжений относительно общей точки, тока по 3 каналам. Результат измерений может быть считан устройством управления (программируемым логическим контроллером, панелью оператора, ПК) по протоколу Modbus RTU по интерфейсу RS485.

Диапазон измеряемых напряжений: 0...450В AC 3,5...500 Гц или 0...450В DC

Диапазон измеряемого тока: 0...5 А

Основные особенности:

  • измерение 3 напряжений относительно общей точки;
  • измерение 3-фазного напряжения;
  • определение чередования фаз;
  • измерение угла между фазами;
  • измерение частоты переменного напряжения;
  • измерение тока по 3-м каналам через внутренние токовые трансформаторы;
  • возможность подключения внешнего токового трансформатора.

Подробнее
