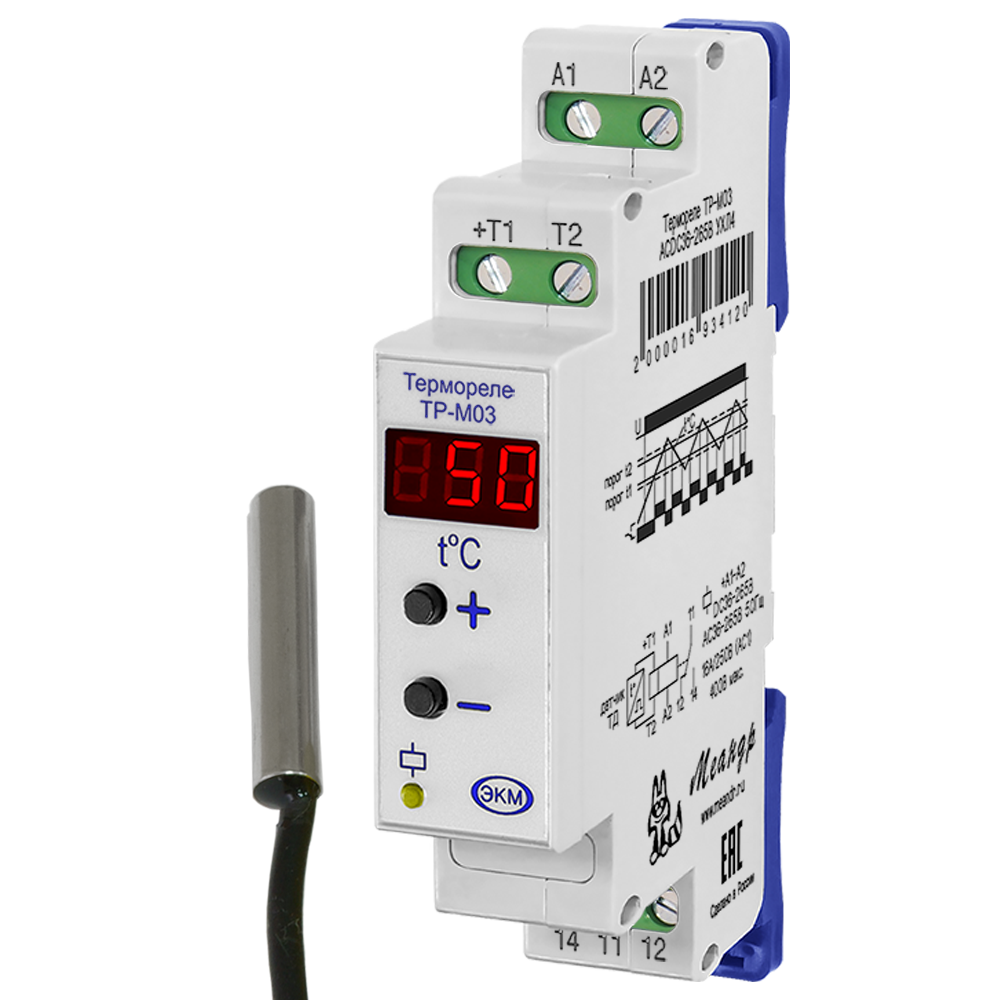

Термореле ТР-М03 с функцией антиобледенения, цифровой дисплей
|
|
ТР-М03 ACDC36-265В УХЛ4 с ТД-2
|
стандарт |
3585.00 руб. с НДС
|
|
ТР-М03 ACDC36-265В УХЛ2 с ТД-2
|
спец.изделие |
4819.00 руб. с НДС
|
| ТР-М03 ACDC36-265В УХЛ4 с ТД-3 | стандарт |
3650.00 руб. с НДС
|
| ТР-М03 ACDC36-265В УХЛ2 с ТД-3 | спец.изделие |
4900.00 руб. с НДС
|
|
ТР-М03 АСDC10-30В УХЛ4 с ТД-2
|
спец.изделие |
4819.00 руб. с НДС
|
|
ТР-М03 АСDC10-30В УХЛ2 с ТД-2
|
спец.изделие |
4819.00 руб. с НДС
|
| ТР-М03 АСDC10-30В УХЛ4 с ТД-3 | спец.изделие |
4900.00 руб. с НДС
|
| ТР-М03 АСDC10-30В УХЛ2 с ТД-3 | спец.изделие |
4900.00 руб. с НДС
|
-
Отображение текущей температуры на цифровом трёхразрядном индикаторе
-
Широкий диапазон контролируемых температур –55 ...+1250С
-
Работа в режиме "антиобледенения". Автоматическая защита ступеней, пандусов, крылец, входных площадок и т.д. от образования наледи и снежного наката в зимний период с помощью греющего
кабеля / матов. -
Для экономии электроэнергии не включает нагреватели при температуре (датчика) окружающей среды ниже установленного нижнего порога.
-
Контакт для подключения нагревателя - 1 переключающая группа 16А/250В
-
Контроль исправности датчика
-
Степень защиты датчика IP65
-
Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
НАЗНАЧЕНИЕ РЕЛЕ
Термореле ТР-М03 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе датчика / микросхемы DS 18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Режим антиобледенения позволяет контролировать температуру поверхностей на которых возможно образование наледи или снежного покрова. При снижении температуры до заданной температуры включает нагреватели и размораживает поверхность. Температурное реле поставляется в комплекте с датчиками ТД-2, ТД-3 или без него (указать при заказе).
КОНСТРУКЦИЯ РЕЛЕ

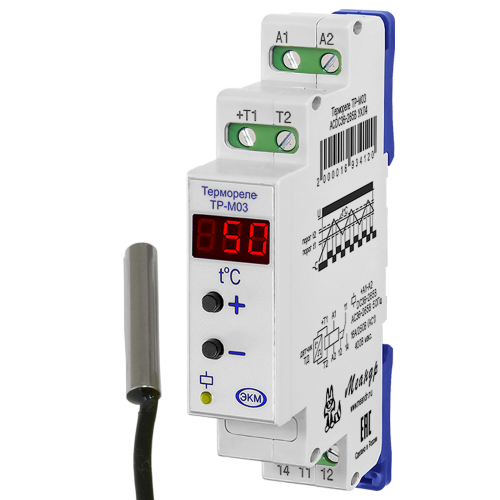

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на DIN - рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «
» срабатывания встроенного исполнительного реле.
» срабатывания встроенного исполнительного реле.
ВНИМАНИЕ!
Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
РАБОТА ТЕРМОРЕЛЕ
Реле работает только в режиме: «антиобледенение».
«Антиобледенение» - если контролируемая температура ниже установленной t1 или выше установленной t2, реле выключено.
При увеличении контролируемой температуры и достижении температуры t1 реле включается. При дальнейшем увеличении контролируемой температуры и достижении установленной температуры t2 с учетом температурного гистерезиса реле выключается.
При снижении контролируемой температуры и достижении температуры t2 реле включается. При дальнейшем снижении контролируемой температуры и достижении установленной температуры t1 с учетом температурного гистерезиса реле выключается.
На индикаторе отображается значение текущей измеряемой температуры. Если нарушена полярность подключённого датчика или датчик не исправен, на индикаторе отображается ошибка «Err».
При нажатии кнопки «+» на индикаторе отображается значение температуры порога t2. При нажатии кнопки «-» на индикаторе отображается значение температуры порога t1. Срабатывание встроенного реле индицируется жёлтым индикатором. Если реле сработало, горит жёлтый индикатор и замкнуты контакты 11-14.
Установка параметров:
Установка температуры t2 (верхний порог) - нажать и удерживать в течении 5 секунд кнопку «+». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Установка температуры t1 (нижний порог) - нажать и удерживать в течении 5 секунд кнопку «-». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Память устройства является энергонезависимой, т.е. при отключении питания настройки порогов не сбрасываются.
Заводские настройки порогов t2 = 00С, t1 = -50С.
Регулировка порогов осуществляется во всем диапазоне: порог t1 = от -540С до (t2 - 10С); порог t2 = от (t1 + 10С) до -1240С.
Регулировка порогов осуществляется во всем диапазоне: порог t1 = от -540С до (t2 - 10С); порог t2 = от (t1 + 10С) до -1240С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-М03
|
Параметр
|
Ед.изм.
|
ТР-М03 ACDC36-265В
|
ТР-М03 АСDC10-30В |
|
Номинальное напряжение питания
|
В
|
ACDC36-265
|
АСDC10-30±10% |
|
Потребляемая мощность, не более
|
ВА
|
2
|
|
|
Диапазон контролируемых температур
|
0С
|
-55...+125
|
|
|
Погрешность измерения температуры: от –10 до 850С
в остальном рабочем диапазоне
|
0С
|
±0,5
±2
|
|
| Температурный гистерезис | 0С | 1 | |
|
Время готовности, не более
|
с
|
2,5
|
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/5A)
|
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
16
|
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
4000/480
|
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
|
Количество и тип контактов
|
|
1 переключающая группа
|
|
|
Степень защиты реле по корпусу / по клеммам / датчика по ГОСТ 14254-96
|
|
IP40 / IP20 / IP65
|
|
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
|
Температура хранения
|
0С
|
-40....+70
|
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
| Высота над уровнем моря | м | до 2000 | |
|
Рабочее положение в пространстве
|
|
произвольное
|
|
|
Режим работы
|
|
непрерывный
|
|
|
Габаритные размеры
|
мм
|
18х93х62
|
|
|
Масса
|
кг
|
0,08
|
|

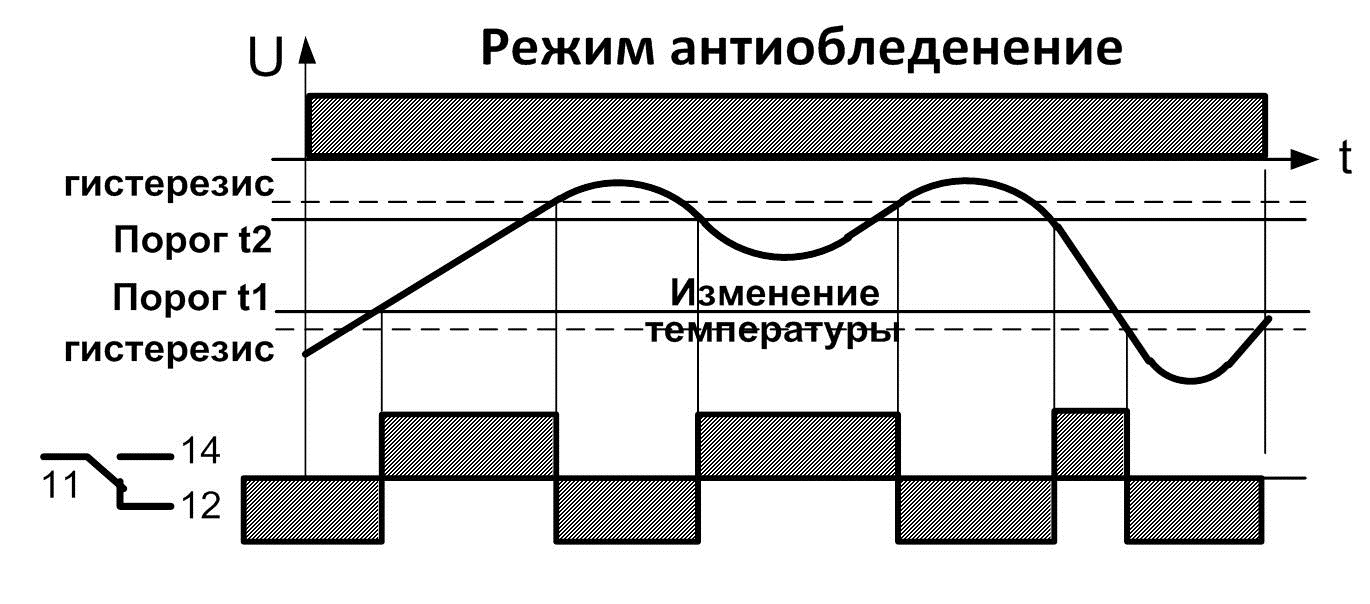

ДИАГРАММА РАБОТЫ ТЕРМОРЕЛЕ
Нагрев включается (контакт 11-14) только внутри зоны устаноленных порогов t1 и t2.
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ВНИМАНИЕ! Клеммы T1 и Т2 не имеют гальванической развязки с сетью. Во избежание появления опасного потенциала необходимо соблюдать полярность подключения.
На А1 подается L - фаза, на А2 подается N - нейтраль.
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА
| Подключение температурного датчика | ||
| Тип датчика | Клемма +Т1 | Клемма Т2 |
| ТД-2 и ТД-3 | красный | чёрный |
| Подключение датчиков рекомендуется производить витой парой на удалении не более 20м от термореле. Рекомендованное сечение проводов 2х0,75 мм2. | ||
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания
|
Дата файла
|
|
ТР-М03 ACDC36-265В УХЛ2
ТР-М03 ACDC36-265В УХЛ4 с ТД-2 ТР-М03 ACDC36-265В УХЛ2 с ТД-2 ТР-М03 АСDC10-30В УХЛ2 ТР-М03 АСDC10-30В УХЛ4 с ТД-2 ТР-М03 АСDC10-30В УХЛ2 с ТД-2 Температурный датчик ТД-2 ТР-М03 ACDC36-265В УХЛ4 ТР-М03 ACDC36-265В УХЛ4 с ТД-3 ТР-М03 ACDC36-265В УХЛ2 с ТД-3 ТР-М03 АСDC10-30В УХЛ4 ТР-М03 АСDC10-30В УХЛ4 с ТД-3 ТР-М03 АСDC10-30В УХЛ2 с ТД-3 Температурный датчик ТД-3 |
4680626991256
4680626991294 4680626991263 4680019912622 4680626991232 4680626991218 4640016934133 4680626991287 4680626991300 4680626991270 4680019912707 4680626991249 4680626991225 4640016934140 |
Руководство по эксплуатации
|
PDF Скачать v11
PDF Скачать v10
|
03.26
07.24
|
|
3D модель
|
07.25
|
Русский
