Реле контроля однофазного напряжения РКН-1-1-15 регулируемые верхний, нижний пороги срабатывания
СНЯТО С ПРОИЗВОДСТВА ФУНКЦИОНАЛЬНЫЙ АНАЛОГ РКН-1М-15
|
| РКН-1-1-15 AC100В УХЛ4 |
остаток на складе 6 шт.
|
2263.00 руб. с НДС
|
| РКН-1-1-15 DC48В УХЛ4 |
остаток на складе 2 шт.
|
2263.00 руб. с НДС
|
| РКН-1-1-15 DC60В УХЛ4 | остаток на складе 22 шт. |
2263.00 руб. с НДС
|
Применение РКН-1-1-15
-
Контроль переменного или постоянного напряжения (по исполнениям)
- Регулируемый отключаемый порог на снижение напряжения -30…-5% от Uном
- Регулируемый отключаемый порог на повышение напряжения +5…+30% от Uном
-
Регулируемая задержка срабатывания 0,1...10с
-
Не требует дополнительного напряжения питания
-
Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ

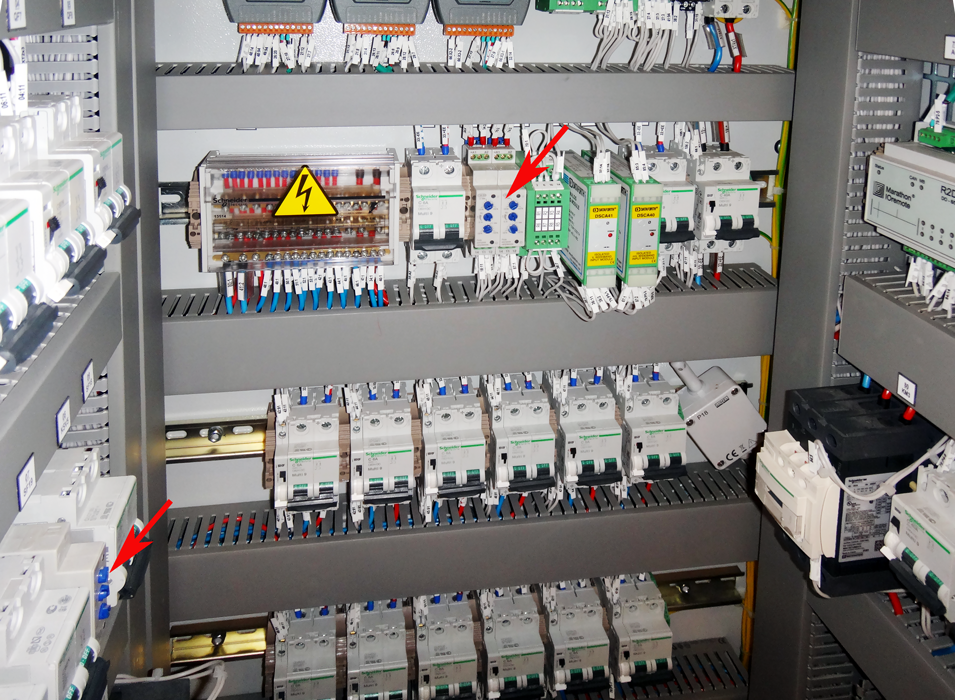

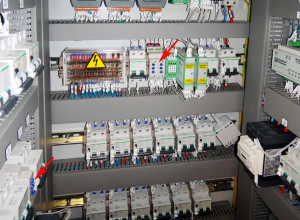

Реле контроля напряжения РКН-1-1-15 предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.
КОНСТРУКЦИЯ РЕЛЕ

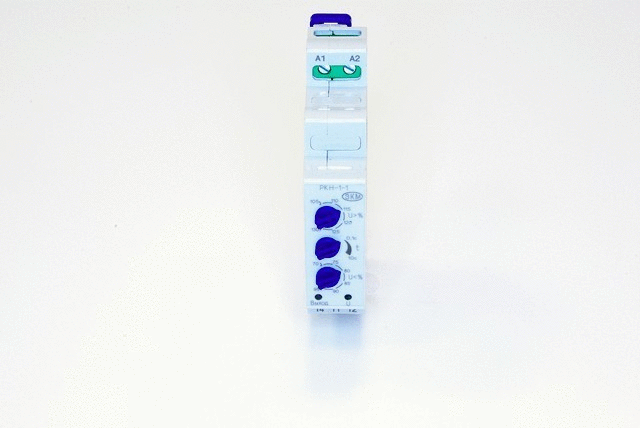

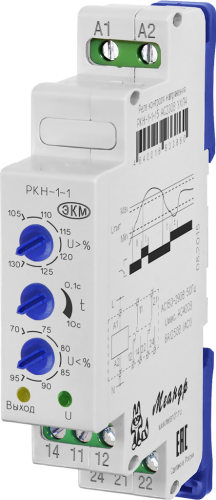

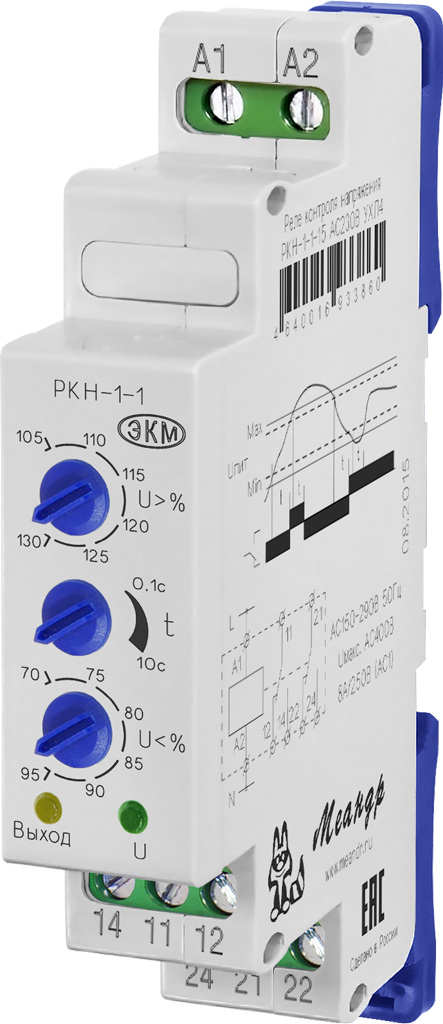

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания «U˃%», поворотный переключатель задержки времени срабатывания «t», поворотный переключатель нижнего порога срабатывания «U˂%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного реле «Выход».
РАБОТА РЕЛЕ

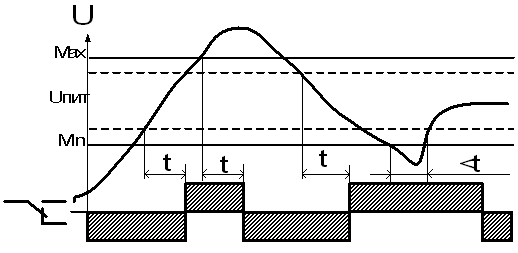

Диаграмма работы реле представлена на рисунке ниже. При подаче питания, если установлена задержка срабатывания и напряжение сети находится в диапазоне между установленными верхним и нижнем порогами, встроенное исполнительное реле включится по окончании отсчёта времени задержки t. При этом контакты реле 11-14, 21-24 замыкаются и включается индикатор «Выход». Если напряжение сети отклонилось от установленных значений, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.
Подготовка изделия к работе:
-
Установите верхний порог срабатывания в положение «+30», нижний порог - в положение «-30» и минимальную задержку срабатывания «0,1с».
-
Подключите к клеммам «+А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполнительные цепи.
-
Подайте напряжения питания и убедитесь, что включены оба индикатора «U» и «Выход».
-
Установите необходимую задержку и необходимые пороги срабатывания реле.
|
Параметр
|
Ед.изм.
|
РКН-1-1-15 AC230В | РКН-1-1-15 AC100В | РКН-1-1-15 DC24В | РКН-1-1-15 DC27В | РКН-1-1-15 DC48В | РКН-1-1-15 DC60В | РКН-1-1-15 AC60В | РКН-1-1-15 DC110В | РКН-1-1-15 DC220В | РКН-1-1-15 DC250В | ||||||||||||
|
Номинальное напряжение Uном
|
В
|
230
|
100 | 24 | 27 | 48 | 60 | 60 | 110 | 220 | 250 | ||||||||||||
|
Минимальное допустимое напряжение питания
|
В
|
150
|
65 | 16 | 18 | 32 | 39 | 39 | 72 | 143 | 175 | ||||||||||||
|
Максимальное допустимое напряжение питания
|
В
|
400
|
150 | 36 | 38 | 72 | 90 | 90 | 165 | 330 | 325 | ||||||||||||
| Контроль перенапряжения, Uном | % | +5...+30 | |||||||||||||||||||||
| Контроль снижения напряжения, Uном | % | -30...-5 | |||||||||||||||||||||
| Точность установки порогов напряжения, Uном | % | 5 | |||||||||||||||||||||
| Точность измерения, Uном | % | 2 | |||||||||||||||||||||
| Гистерезис напряжения порога срабатывания, Uном | % | 5 | |||||||||||||||||||||
| Диапазон установки времени задержки | с | 0,1-10 | |||||||||||||||||||||
| Время включения, tвкл | мс | 200 | |||||||||||||||||||||
| Мощность, потребляемая от сети, не более | ВА | 4 | |||||||||||||||||||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | |||||||||||||||||||||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |||||||||||||||||||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2А) | |||||||||||||||||||||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|||||||||||||||||||||
|
Механическая износостойкость, не менее
|
циклов
|
10x106
|
|||||||||||||||||||||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||||||||||||||||||||
| Количество и тип выходных контактов | 2 переключающие группы | ||||||||||||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | ||||||||||||||||||||||
|
Диапазон рабочих температур
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|||||||||||||||||||||
|
Температура хранения
|
0С
|
-40…+70
|
|||||||||||||||||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ/5кГц) | ||||||||||||||||||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||||||||||||||||||||
|
Степень защиты по корпусу/по клеммам ГОСТ 14254-96
|
|
IP40/IP20
|
|||||||||||||||||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||||||||||||||||||||
|
Габаритные размеры
|
мм
|
18х93х62
|
|||||||||||||||||||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|||||||||||||||||||||
|
Масса
|
кг
|
0,065
|
|||||||||||||||||||||
ДИАГРАММА РАБОТЫ РЕЛЕ

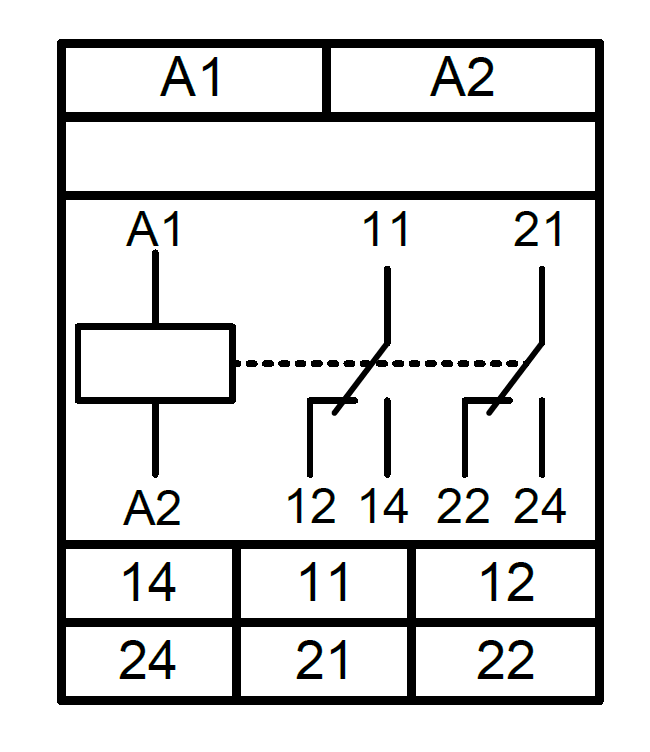

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
