Реле контроля фаз РКФ-М07-1-15, совмещенная регулировка срабатывания по максимальному/минимальному напряжению

Реле контроля фаз РКФ-М07-1-15
РКФ-М07-1-15 AC400В УХЛ4
стандарт
2079.00 руб. с НДС

спец.изделие
2869.00 руб. с НДС

спец.изделие
2869.00 руб. с НДС

РКФ-М07-1-15 AC133В УХЛ4 спец.изделие
2869.00 руб. с НДС

спец.изделие
2869.00 руб. с НДС

спец.изделие
2869.00 руб. с НДС


  • Регулировка порогов «окном» от 5% до 25% от Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном без задержки
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз РКФ-М07-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.

КОНСТРУКЦИЯ РЕЛЕ

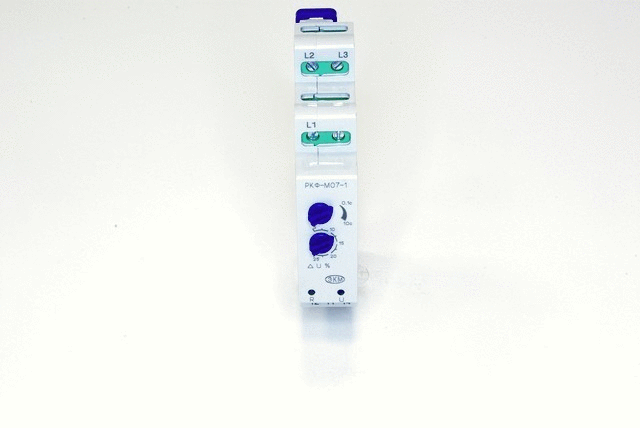

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога синхронного снижения и превышение напряжения, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
 Следует использовать отвёртку 0,6*3,5мм

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ

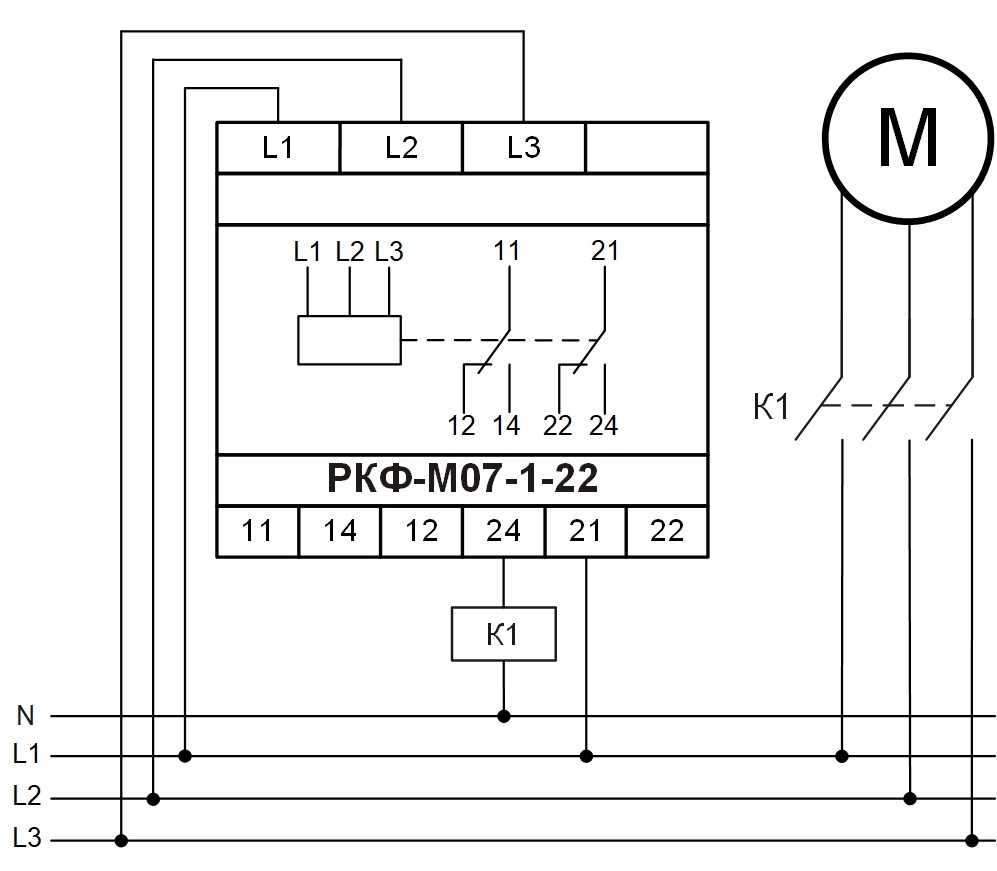

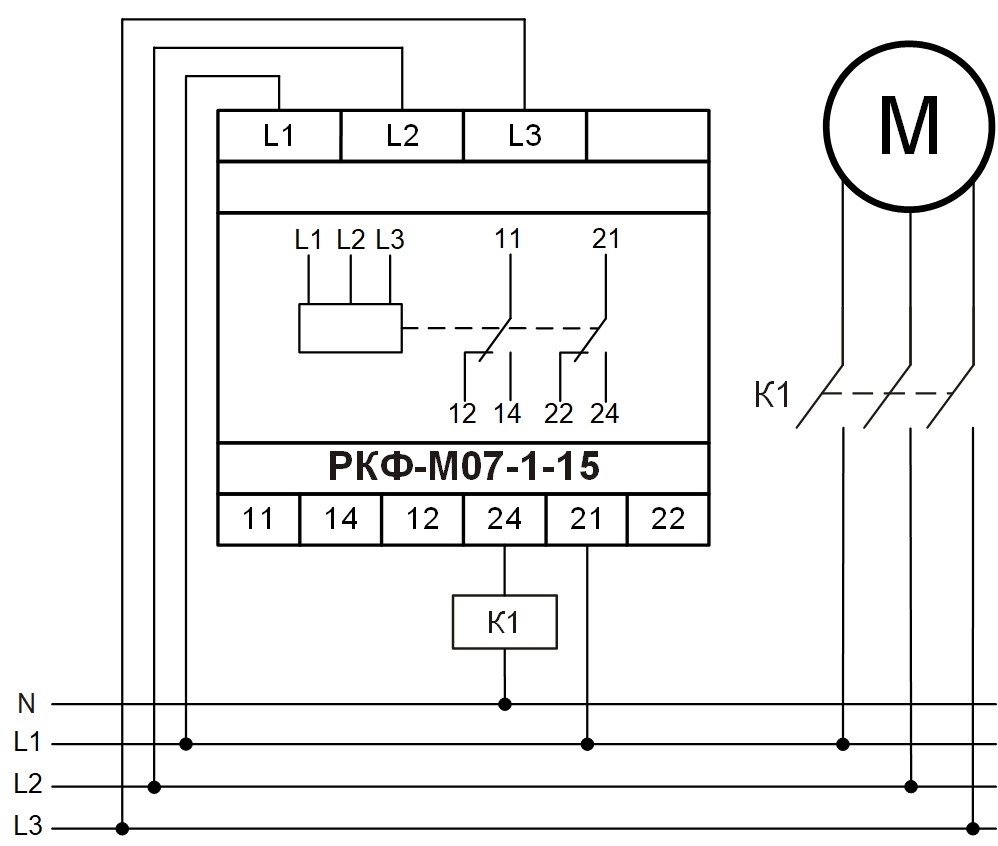

   Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления. Схема подключения приведена на рисунке ниже.

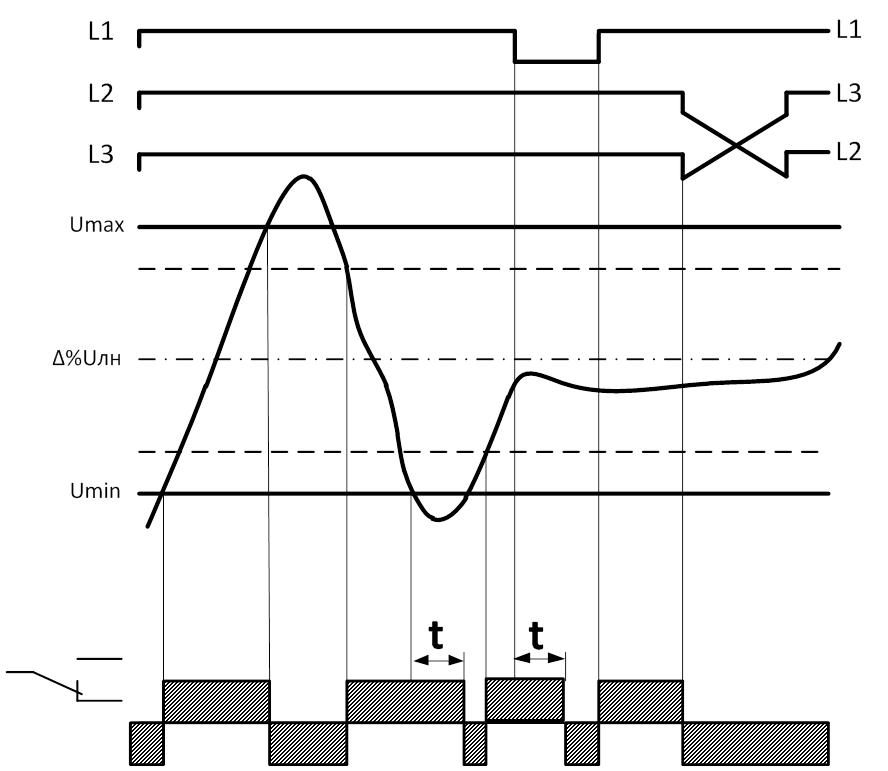

   При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности - выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше 1.3Uном, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем . Диаграмма работы реле представлена на рисунке ниже.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКФ-М07
Параметр
Ед.изм.
AC100В
AC230В
AC400В
Номинальное линейное напряжение Uном, 50Гц
В
100
230
400
Минимальное допустимое линейное напряжение
В
55
130
200
Максимальное допустимое линейное напряжение
В
150
340
560
Потребляемая мощность, не более
ВА
2
Пределы синхронного регулирования порогов срабатывания
%
5...25Uном
Погрешность порогов срабатывания
%
2Uном
Погрешность установки порогов срабатывания
%
5Uном
Гистерезис напряжения порога срабатывания
%
5(от Uном)
Время выключения встроенного реле:
снижение или превышение установленных порогов Umin, Umax
с
0,1-10
обратный порядок чередования фаз
с
0,1
«слипании» фаз
с
0,1-10
обрыве двух или трёх фаз
с
0,1
обрыв одной фазы
с
0,1-10
превышение напряжения 1,3Uном
с
0,1
Минимальное напряжение для включения реле
В
0,85Uном
Время срабатывания (пределы регулирования)
с
0,1-10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле
В
AC2000 (50Гц - 1мин)
Электрическая износостойкость, не менее
циклов
100000
Механическая износостойкость, не менее
циклов
10х106
Количество и тип контактов

2 переключающие группы
Диапазон рабочих температур (по исполнениям)
0C
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)

Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2 или ТМ
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Режим работы

непрерывный
Рабочее положение в пространстве

произвольное
Режим работы

кргулосуточный
Габаритные размеры мм 18х93х62
Масса, не более
кг
0,07

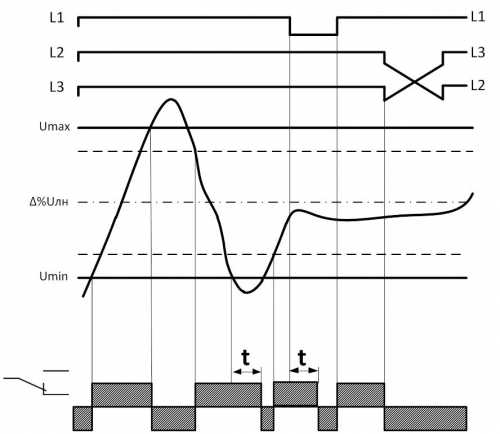

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы РКФ-М07

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКФ-М07

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле контроля фаз ЕЛ-11М-15
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
РКФ-М07-1-15 AC400В УХЛ4
РКФ-М07-1-15 AC400В УХЛ2
РКФ-М07-1-15 AC230В УХЛ4
РКФ-М07-1-15 AC100В УХЛ4
РКФ-М07-1-15 AC100В УХЛ2
РКФ-М05-1-15 АС133В УХЛ4
4640016934942
4640016934935
4640016934911
4640016934904
4640016934898
4640016938643
Руководство по эксплуатации PDF Скачать v11 10.21



Русский
