Реле контроля фаз (реле контроля напряжения)

Таблица выбора реле контроля трёхфазного напряжения, реле контроля фаз.
  Наименование модели ЕЛ-11У ЕЛ-11М-15 РКФ-М06-11-15 ЕЛ-12У ЕЛ-12М-15 РКФ-М06-12-15 ЕЛ-13У ЕЛ-13М-15 РКФ-М06-13-15 ЕЛ-11М-22 РКФ-М06-11-22 ЕЛ-12М-22 РКФ-М06-12-22 ЕЛ-13М-22 РКФ-М06-13-22
Параметр Контроль порядка чередования фаз * * * * * *       * * * *
Контроль обрыва фаз * * * * * * * * * * * * * * *
Контроль "слипания" фаз * * * * * * * * * * * * * * *
Фиксированный порог срабатывания при превышении напряжения * * * * * * * * * * * * * * *
Фиксированный порог срабатывания при снижении напряжения * *   * *   * *   *   *   *
Регулируемый порог срабатывания при превышении напряжения
Регулируемый порог срабатывания при снижении напряжения     *     *     *   *     *
Контроль ассиметрии фаз       * * * * * *     * * * *
Фиксированный порог ассиметрии фаз       * * *         *   *
Регулируемый порог ассиметрии фаз           *     *       *   *
Фиксированная задержка срабатывания             * *           *
Регулируемая задержка срабатывания * * * * * *     * * * * *   *
Назначение Общего применения * * *             * *
Защита электродвигателей       * * *           * *
Защита крановых электродвигателей               * *         * *
Напряжение питания 100   * *   * *   *
230   * *   * *   *
400 * * * * * * * * *
415   * *   * *   *
500                   * * * * * *
690                   * * * * * *
715                   * * * * * *
Контакты реле Один NO и NC контакт *     *     *
Две СО переключающие группы   * *   * *   * * * * * * * *
Максимальный коммутируемый ток(АС1)
8A/250B * * * * * * * * * * * * * * *
Габаритные размеры 13 X 93 X 62 мм
(2/3 модуля)		 *     *     *
18 X 93 X 62 мм
(1 модуль)		   * *   * *   * *
22 X 93 X 62 мм
(5/4 модулей)		                   * * * * * *
Способ монтажа На рейку-DIN * * * * * * * * * * * * * * *
На ровную поверхность * * * * * * * * * * * * * * *
Климатическое исполнение УХЛ4
(-25...+55°C)		 * * * * * * * * * * * * * * *
УХЛ2
(-40...+55°C)		   * *   * * * * * * * * * * *

Таблица выбора реле контроля трёхфазного напряжения, реле контроля фаз.
  Наименование модели РКФ-М03-1-15 РКФ-М04-1-15 РКФ-М05-1-15 РКФ-М05-2-15 РКФ-М07-1-15 РКФ-М08-1-15 РКФ-М08-2-15 РКФ-М08-3-15 РКФ-М07-1-22 РКФ-М08-1-22 РКФ-М08-2-22 РКФ-М08-3-22
Параметр Контроль порядка чередования фаз * * *   * * *   * * *
Контроль обрыва фаз * * * * * * * * * * * *
Контроль "слипания" фаз * * * * * * * * * * * *
Фиксированный порог срабатывания при превышении напряжения *         * * *   * * *
Фиксированный порог срабатывания при снижении напряжения *         *       *
Регулируемый порог срабатывания при превышении напряжения     * * *       *
Регулируемый порог срабатывания при снижении напряжения     * * *       *
Контроль ассиметрии фаз             * *     * *
Фиксированный порог ассиметрии фаз             * *     * *
Регулируемый порог ассиметрии фаз
Фиксированная задержка срабатывания *
Регулируемая задержка срабатывания     * * * * * * * * * *
Назначение Общего применения     * * *
Обнаружение коротких провалов   *
Предстартовый контроль изоляций           * * *   * * *
Напряжение питания 100   * * * * * * *
230   * * * * * * *
400 * * * * * * * *
415   * * * * * * *
500                 * * * *
690                 * * * *
715                 * * * *
Контакты реле Одна переключающая группа
Две переключающие группы * * * * * * * * * * * *
Максимальный комментируемый ток(АС1) 8A/250B * * * * * * * * * * * *
16A/250B
Габаритные размеры 18 X 93 X 62 мм(1 модуль) * * * * * * * *
22 X 93 X 62 мм(5/4 модулей)                 * * * *
Способ монтажа На рейку-DIN * * * * * * * * * * * *
На ровную поверхность * * * * * * * * * * * *
Климатическое исполнение УХЛ4 (-25...+55°C) * * * * * * * * * * * *
УХЛ2 (-40...+55°C) * * * * * * * * * * * *



РЕЛЕ КОНТРОЛЯ ФАЗ
ЕЛ-11У slim

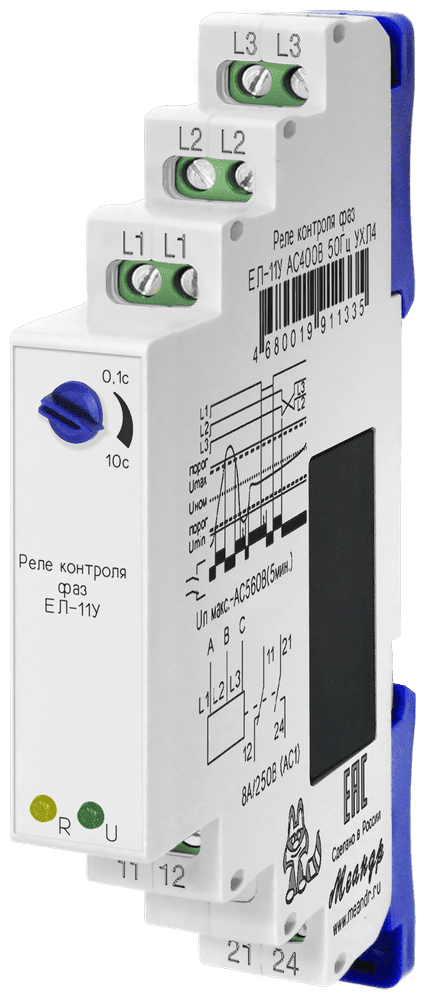

Реле контроля фаз ЕЛ-11У
  • Контроль линейных напряжений (работает без нулевого провода)
  • Отключение при превышении линейных напряжений >1,3Uном
  • Отключение при снижении напряжения 0,8Uном
  • Отключение при асимметрии фаз >30%
  • Контроль порядка чередования фаз
  • Отключение при обрыве одной или двух фаз
  • Регулируемая задержка срабатывания  от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети
  • Узкий корпус - 13мм
Подробнее

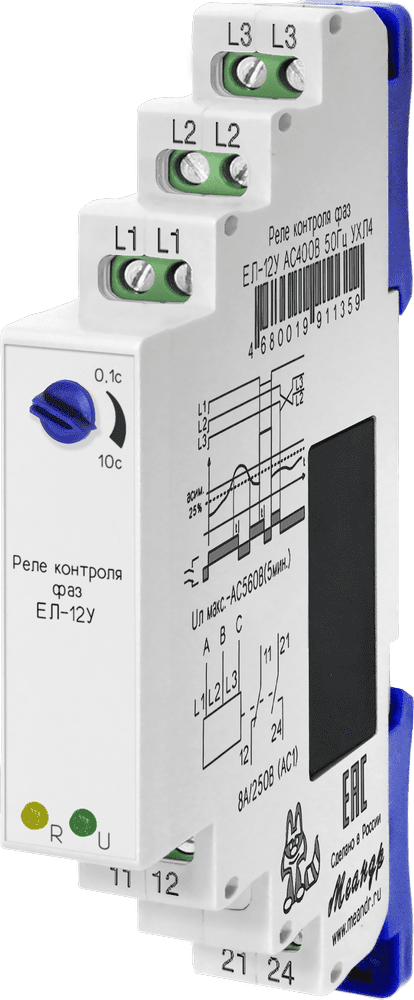

ЕЛ-12У slim
Реле контроля фаз ЕЛ-12У
  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
  • Отключение при асимметрии фаз ˃25%
  • Отключение при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Отключение при обрыве фаз
  • Отключение при "слипании" фаз
  • Задержка срабатывания от 0,1 до 10с
  • Узкий корпус - 13мм
Подробнее
ЕЛ-13У slim
Реле контроля фаз ЕЛ-13У
  • Защита крановых электродвигателей
  • Контроль порядка чередования фаз не осуществляется
  • Отключение при асимметрии фаз ˃25%
  • Отключение при превышении напряжения ˃1,3Uном
  • Отключение при обрыве фаз
  • Отключение при "слипании" фаз
  • Фиксированная задержка отключения - 0,15с
  • Узкий корпус - 13мм
Подробнее
ЕЛ-11М-15

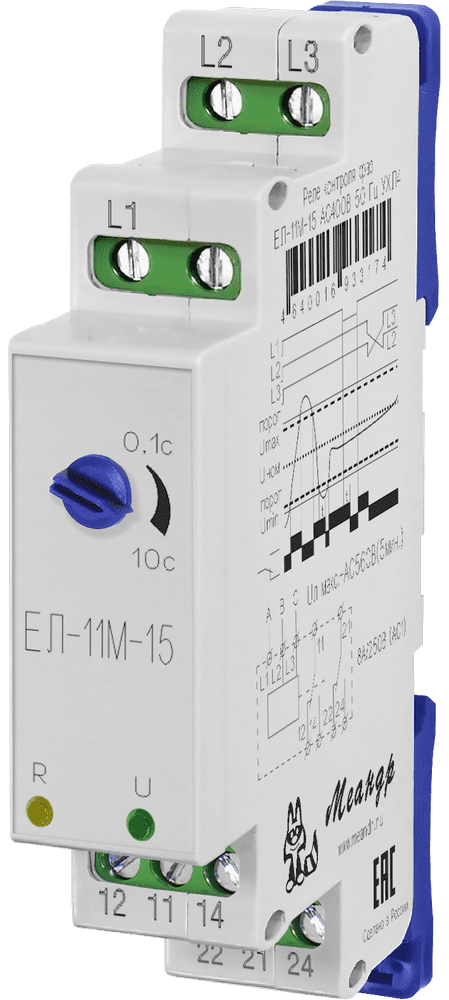

Реле контроля трёхфазного напряжения ЕЛ-11М-15
  • Контроль линейных напряжений (работает без нулевого провода)
  • Отключение при превышении линейных напряжений >1,3Uном
  • Отключение при снижении напряжения 0,8Uном
  • Отключение при асимметрии фаз >30%
  • Контроль порядка чередования фаз
  • Отключение при обрыве одной или двух фаз
  • Регулируемая задержка срабатывания  от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети
Подробнее

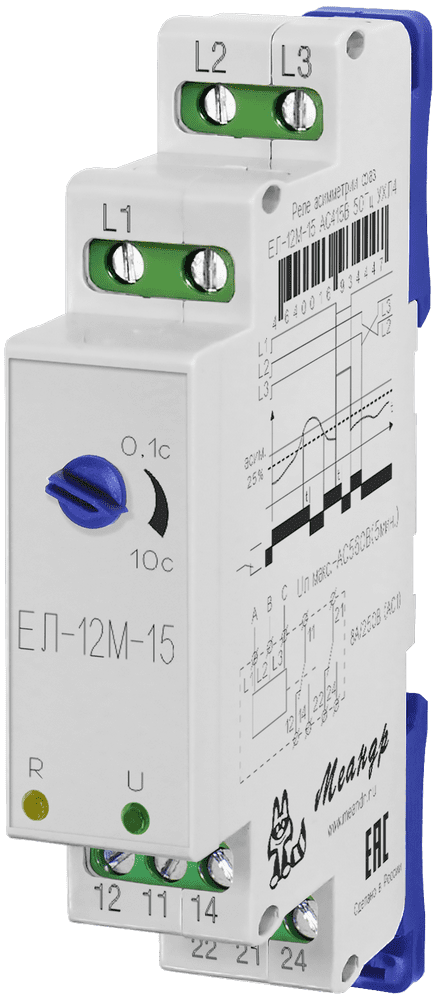

ЕЛ-12М-15
Реле контроля трёхфазного напряжения ЕЛ-12М-15
  • Контроль линейных напряжений (работает без нулевого провода)
  • Отключение при разбалансе (асимметрии) линейных напряжений >25%
  • Отключение при превышении линейных напряжений >1,3Uном
  • Контроль порядка чередования фаз
  • Отключение при обрыве одной или двух фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети
Подробнее

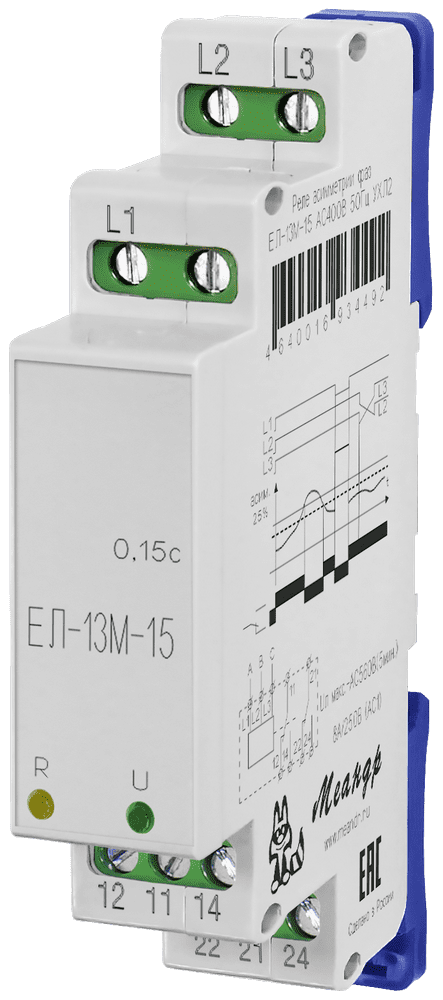

Реле контроля трёхфазного напряжения ЕЛ-13М-15
  • Контроль трёхфазного линейного напряжения для крановых электродвигателей
  • Контроль разбаланса фаз
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Фиксированная задержка срабатывания - 0,15с
Подробнее
РКФ-М03-1-15

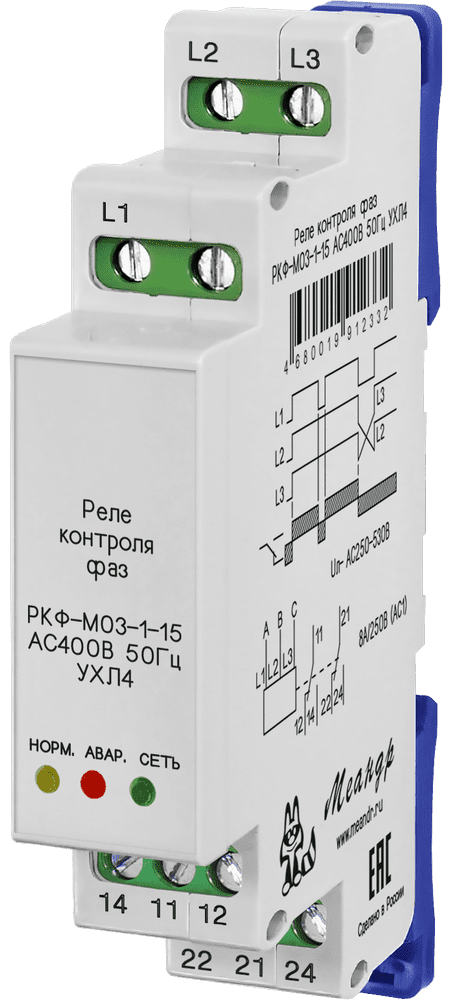

Реле контроля фаз РКФ-М03-1-15
  • Фиксированный порог срабатывания при изменении напряжения >250В, <530В
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Не требует дополнительного напряжения питания
Подробнее

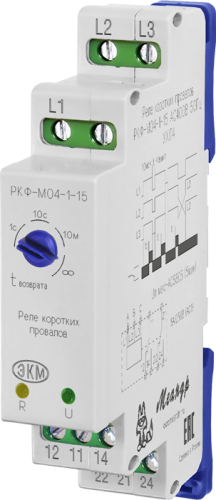

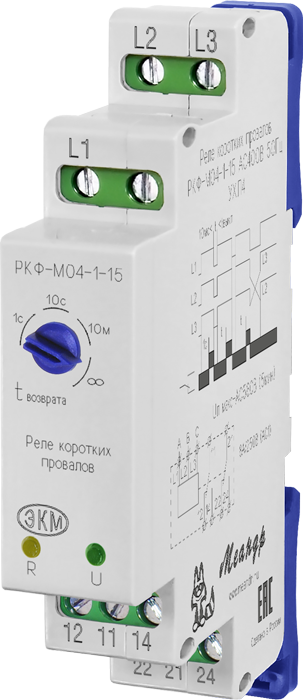

Реле контроля трёхфазного напряжения РКФ-М04-1-15
  • Обнаружение кратковременных пропаданий напряжения по одной, двум или трем фазам
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка времени возврата (1с, 10с, 10мин)
  • Не требует дополнительного напряжения питания
Подробнее

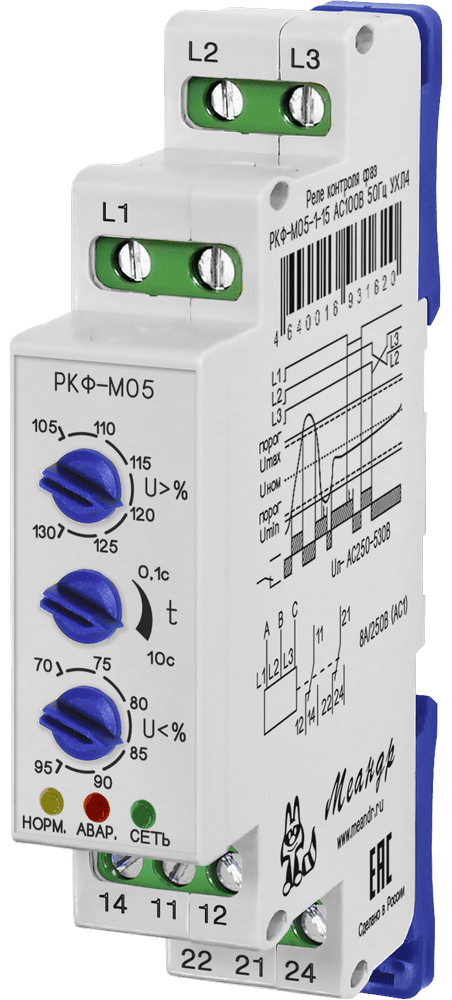

Реле контроля трёхфазного напряжения РКФ-М05-1-15
  • Контроль перенапряжения по любой из фаз
  • Контроль снижения напряжения любой из фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Контроль чередования фаз (только в РКФ-М05-1-15)
  • Регулируемый верхний порог срабатывания от 105 до 130%Uном
  • Регулируемый нижний порог срабатывания от  70 до 95%Uном
  • Задержка срабатывания от 0,1 до 10с
Подробнее

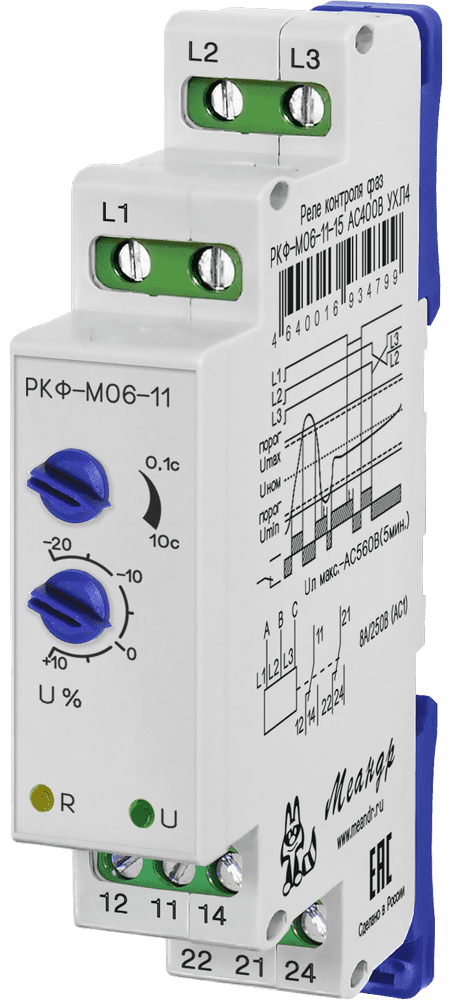

Реле контроля трёхфазного напряжения РКФ-М06-11-15
  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог отключения (0.8 ...1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания 0,1...10с
  • Питание реле осуществляется от контролируемой сети

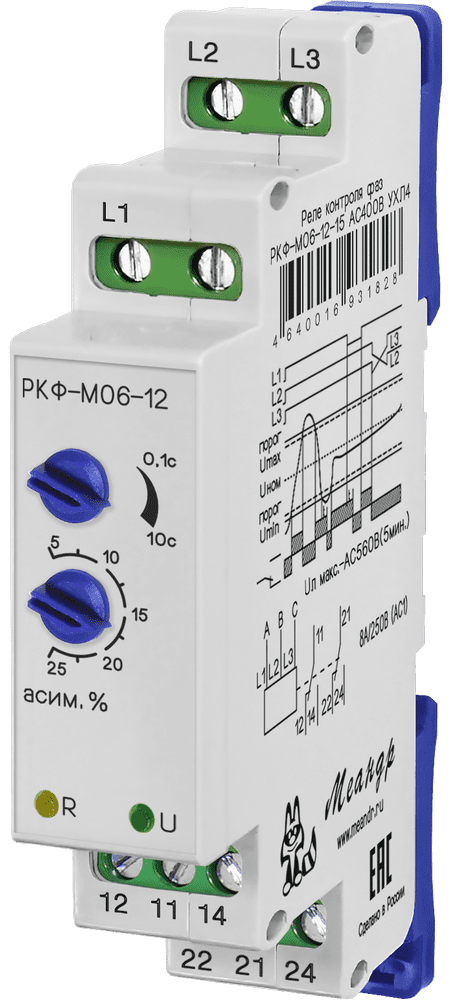

Реле контроля трёхфазного напряжения РКФ-М06-12-15
  • Регулируемый порог контроля асимметрии фаз 5%...25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания 0,1.. 10с
  • Контроль напряжения рекуперации до 95%
  • Не требует дополнительного напряжения питания

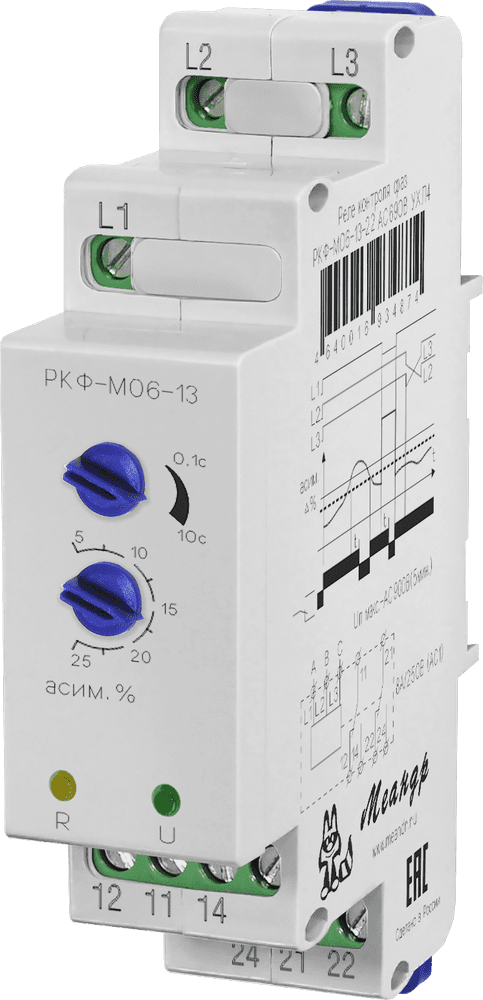

Реле контроля трёхфазного напряжения РКФ-М06-13-15
  • Регулируемый порог контроля асимметрии фаз 5%...25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания 0,1...10с
  • Питание реле осуществляется от контролируемой сети

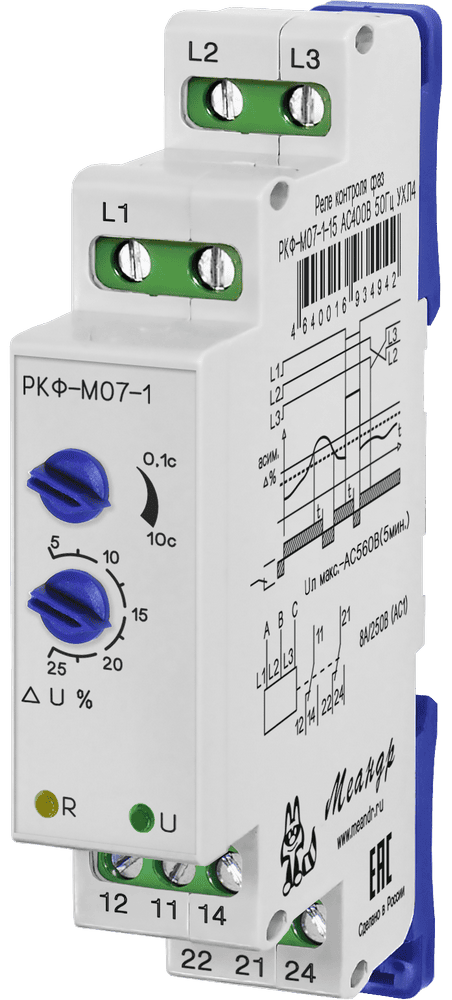

Реле контроля трёхфазного напряжения РКФ-М07-1-15
  • Регулируемый порог на снижение и превышение напряжения (5...25)% Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания 0,1...10с
  • Питание реле осуществляется от контролируемой сети
Подробнее
РКФ-М08-1-15  РКФ-М08-2-15  РКФ-М08-3-15

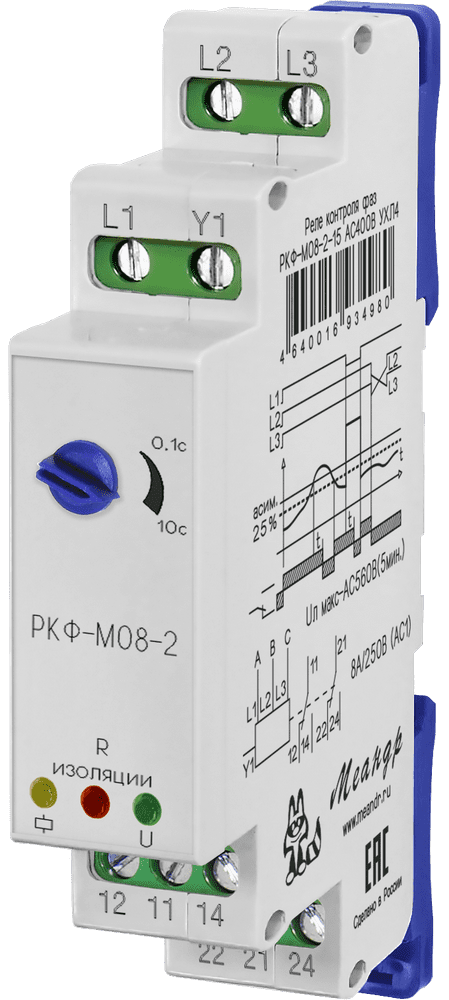

Реле контроля трёхфазного напряжения РКФ-М08-2-15
  • Фиксированный порог срабатывания при снижении напряжения 0,8Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Предпусковой контроль сопротивления изоляции двигателя
  • Задержка срабатывания от 0,1 до 10с
Подробнее
