Оптоволоконные датчики
СНИМАЕТСЯ С ПРОИЗВОДСТВА, ЗАМЕН НЕТ
Усилители
 |
 |
 |
|

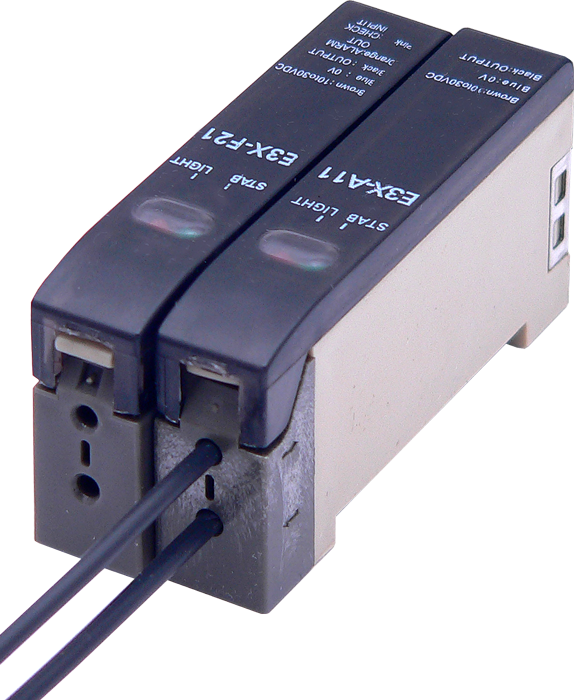

Стандартный E3X-A11
|
Подключенный и без
|

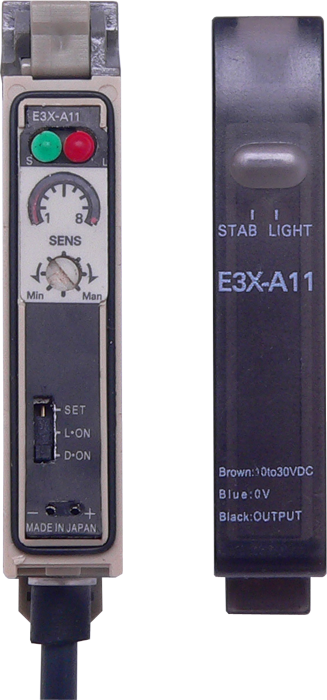

E3X-A11 с открытой крышкой
|

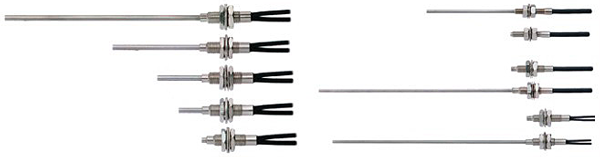

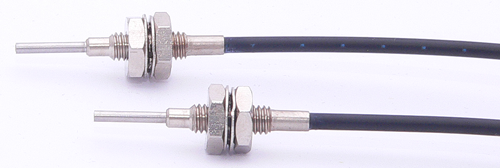

Оптоволокна
 |
 |
 |
|

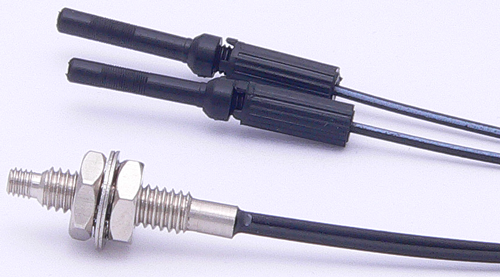

Оптоволокна варианты
|
Дифузное оптоволокно
|
Барьерное оптоволокно
|
|
ОВБ-1
|
РАСПРОДАЖА
склад - 3шт.
|
по запросу |
| Т-310 |
РАСПРОДАЖА
склад - 11шт.
|
по запросу |
| Т-310М |
РАСПРОДАЖА
склад - 47шт.
|
по запросу |
-
Высокая точность контроля
-
Визуальный контроль срабатывания
-
Широкий диапазон питающего напряжения
-
Защита от переполюсовки питающего напряжения
-
Самовосстанавливающаяся защита выхода при перегрузке по току нагрузки
-
В зависимости от конструкции световода датчик работает как минидиффузный (на отражение) или минибарьерный (на просвет)
НАЗНАЧЕНИЕ ДАТЧИКА
Оптоволоконный датчик (усилитель) ЕЗХ-А11 предназначен для контроля положения объекта в труднодоступных местах или местах, где непосредственно датчик установить невозможно или нежелательно. Датчик представляет собой усилитель без линз объединённый с оптоволоконным кабелем (наконечником). Датчик используется в системах автоматики или в качестве конечного выключателя.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКА
1. При подключении к выходу датчика индуктивной нагрузки необходимо установить демпфирующей диод в непосредственной близости от выводов нагрузки.
2. Расстояние между силовыми проводами, создающими высокочастотные или импульсные помехи и кабелем излучателя и приёмника должно быть не менее 100мм.
3. При креплении оптоволоконного кабеля не допускается повреждение внешней оболочки кабеля или изгибание кабеля радиусом менее 25мм. Максимальное усилие затяжки гаек наконечников не должно превышать усилия: 8кГс/см-для М3,M4; 10кГс/см-для М5; 12кГс/см-для М6.
Не прилагать тянущих усилий к оптоволоконному кабелю и нанесения ударов по наконечнику.
2. Расстояние между силовыми проводами, создающими высокочастотные или импульсные помехи и кабелем излучателя и приёмника должно быть не менее 100мм.
3. При креплении оптоволоконного кабеля не допускается повреждение внешней оболочки кабеля или изгибание кабеля радиусом менее 25мм. Максимальное усилие затяжки гаек наконечников не должно превышать усилия: 8кГс/см-для М3,M4; 10кГс/см-для М5; 12кГс/см-для М6.
Не прилагать тянущих усилий к оптоволоконному кабелю и нанесения ударов по наконечнику.
ПРИНЦИП РАБОТЫ ДАТЧИКА
В зависимости от конструкции наконечника, датчик работает как на отражение (минидиффузный), так и на просвет (минибарьерный). Для установки оптоволоконного кабеля необходимо снять крышку корпуса датчика и поднять зажимной рычаг. Кабель вставляется в отверстия в торцевой части корпуса датчика. Положение излучателя и приемника обозначено на боковой поверхности датчика стрелками. После установки необходимо зафиксировать оптоволокно опустив зажимной рычаг.
На верхней панели датчика расположены:
Два светодиода - «LIGHT» - красный и «STAB» - зеленый.
Потенциометр регулировки чувствительности на 8 оборотов.
Движковый микропереключатель имеющий три положения «SET», «L.ON», «D.ON» - определяющий режимы работы датчика.
Функционирование датчика осуществляется в двух режимах - рабочем режиме и режиме установки.
Рабочий режим - положение переключателя «L.ON» или «D.ON» - определяет состояние выхода. При отсутствии светового сигнала в положении «L.ON» (режим “light ON”) - выход датчика открыт. В положении «D.ON» (режим “dark ON”) - выход датчика закрыт. При отсутствии светового сигнала горит зелёный светодиод. По мере увеличения сигнала зелёный светодиод начинает гаснуть и по достижении порога срабатывания загорается красный светодиод, выход переключается в противоположное состояние. При дальнейшем увеличении сигнала загорается зелёный светодиод. Одновременное включение красного и зелёного светодиодов означает, что уровень светового сигнала является достаточным для устойчивой работы датчика.
Режим установки (положение переключателя - SET) - позволяет установить оптимальную зону контроля. Рекомендованная зона контроля для датчика минидиффузного типа до 30мм, для датчика минибарьерного типа до 100мм.
При использовании минидиффузного оптоволоконного наконечника (тип R):
В режиме установки горит зелёный светодиод, излучающий светодиод мерцает, при этом выход датчика включён. Необходимо перемещать объект контроля в зоне чувствительности наконечника до момента когда зелёный светодиод датчика начнёт мерцать, затем загорится красный светодиод при мерцающем зелёном. Затем должен загореться зелёный светодиод. Данная дистанция от наконечника до объекта контроля является максимальной для устойчивой работы датчика.
При использовании минибарьерного оптоволоконного наконечника (тип Т):
В режиме установки горит зелёный светодиод, излучающий светодиод мерцает, при этом выход датчика включён. Наконечники излучателя и приёмника расположены напротив друг друга на одной оптической оси. Необходимо плавно сближать наконечники пока зелёный светодиод датчика не начнёт мерцать, затем загорится красный светодиод при мерцающем зелёном. Затем должен загореться зелёный светодиод. Данная дистанция между наконечниками является максимальной для устойчивой работы датчика.
|
Параметр
|
Ед.изм.
|
E3X-A11
|
|
Диапазон напряжений питания
|
В
|
DC10...30
|
|
Тип выхода
|
|
NPN NO-NC
|
|
Номинальный ток нагрузки
|
мА
|
100
|
|
Падение напряжения в открытом состоянии, не более
|
В
|
1,5
|
|
Ток потребления нагрузки, не более
|
мА
|
35
|
|
Расстояние воздействия, Sn
|
мм
|
30...100 (в зависимости от типа)
|
|
Точность срабатывания при горизонтальном перемещении объекта, не хуже
|
мм
|
0,1
|
|
Время реакции
|
с
|
0,0002
|
|
Максимальная частота переключения
|
Гц
|
2500
|
|
Время готовности, не более
|
с
|
0,2
|
|
Устойчивость к посторонней подсветке
|
лк
|
5000
|
|
Регулировка чувствительности
|
|
потенциометр
|
|
Индикация в рабочем режиме (светодиодная)
|
|
красный/зелёный
|
|
Спектр излучения
|
нм
|
620...700 (красный)
|
|
Степень защиты
|
|
IP66
|
|
Способ подключения
|
|
кабель 3x0,2мм2 - 2м
|
|
Диапазон рабочих температур
|
0C
|
-25...+55 (УХЛ4)
|
|
Температура хранения
|
0C
|
-40...+55
|
|
Материал корпуса
|
|
АБС/поликарбонат
|
|
Масса, без кабеля, не более
|
кг
|
0,04
|

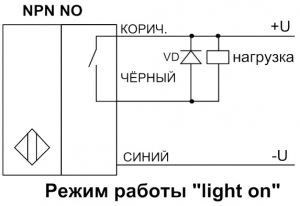

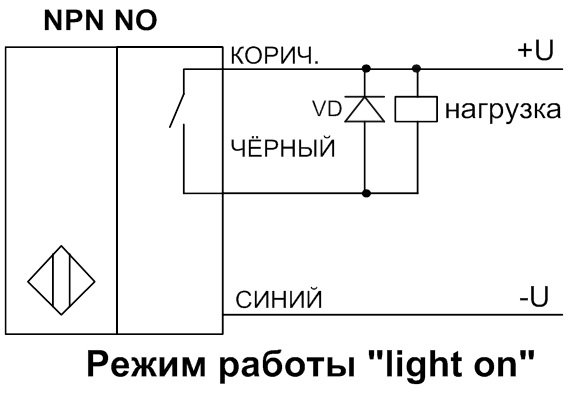

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА
 |
 |

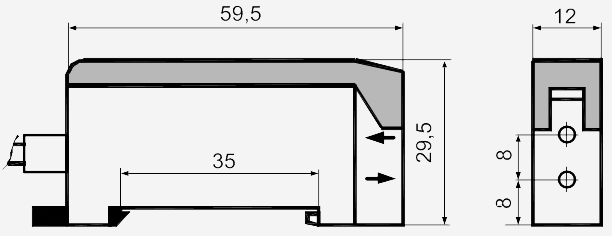

ГАБАРИТНЫЕ РАЗМЕРЫ

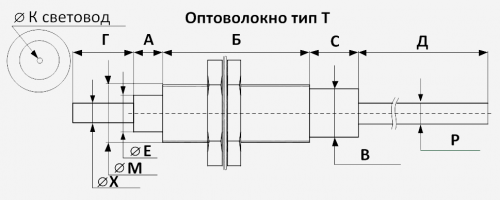

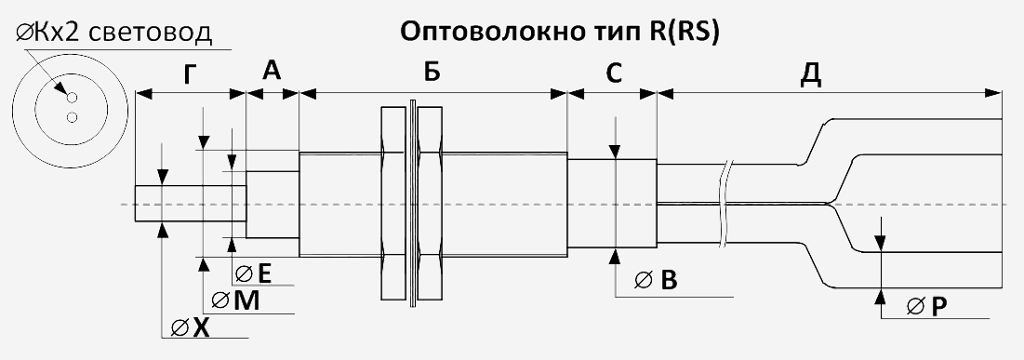

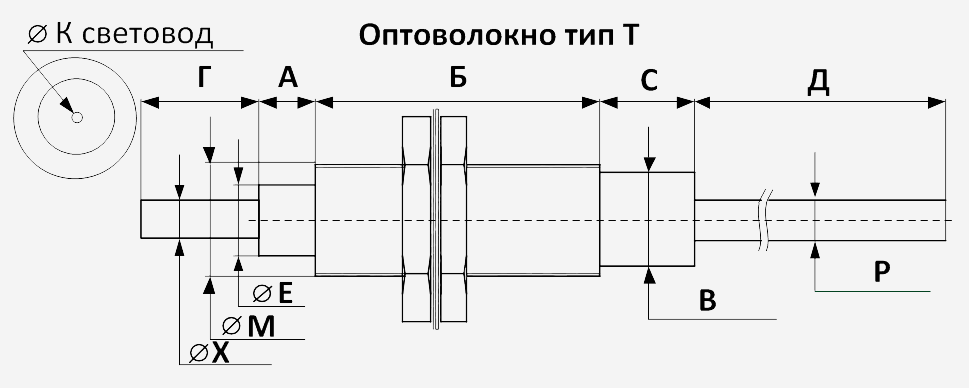

ГАБАРИТНЫЕ РАЗМЕРЫ ОПТОВОЛОКОННЫХ НАКОНЕЧНИКОВ
 |
 |
|
Обозначение, тип/размер, мм
|
Г
|
А
|
Б
|
С
|
Д
|
М
|
Е
|
Х
|
В
|
Р
|
К
|
|
Оптоволокно R-610
|
-
|
3
|
15
|
5
|
1000
|
М6х0,75
|
3,8
|
-
|
5
|
2,2
|
1,0
|
|
Оптоволокно R-610M
|
40
|
3
|
15
|
3
|
1000
|
М6х0,75
|
3,8
|
2,6
|
5
|
2,2
|
1,0
|
|
Оптоволокно R-610S
|
20
|
3
|
13
|
5
|
1000
|
М6х0,75
|
3,8
|
2,6
|
5
|
2,2
|
1,0
|
|
Оптоволокно RS-410L
|
90
|
3
|
10,8
|
5
|
1000
|
М4х0,7
|
2,6
|
1,47
|
2,8
|
2,2
|
0,5
|
|
Оптоволокно T-310
|
-
|
1
|
7
|
5
|
1000
|
М3х0,5
|
2
|
-
|
3,3
|
2,2
|
1,0
|
|
Оптоволокно T-310M
|
40
|
1
|
7
|
5
|
1000
|
М3х0,5
|
2
|
1,47
|
3,3
|
2,2
|
1,0
|
|
Оптоволокно T-410
|
-
|
3
|
11
|
5
|
1000
|
М4х0,7
|
2,6
|
-
|
3,3
|
2,2
|
1,0
|
|
Оптоволокно T-410I
|
10
|
3
|
11
|
5
|
1000
|
М4х0,7
|
2,6
|
1,47
|
3,3
|
2,2
|
1,0
|
|
Оптоволокно T-410L
|
90
|
3
|
11
|
5
|
1000
|
М4х0,7
|
2,6
|
1,47
|
3,3
|
2,2
|
1,0
|
 |
 |
|

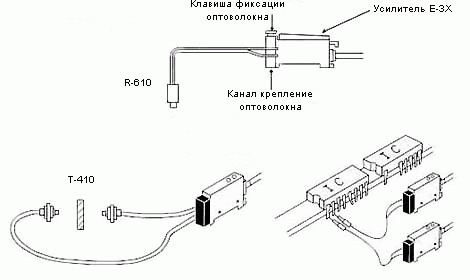

Схема работы оптоволоконных датчиков
|

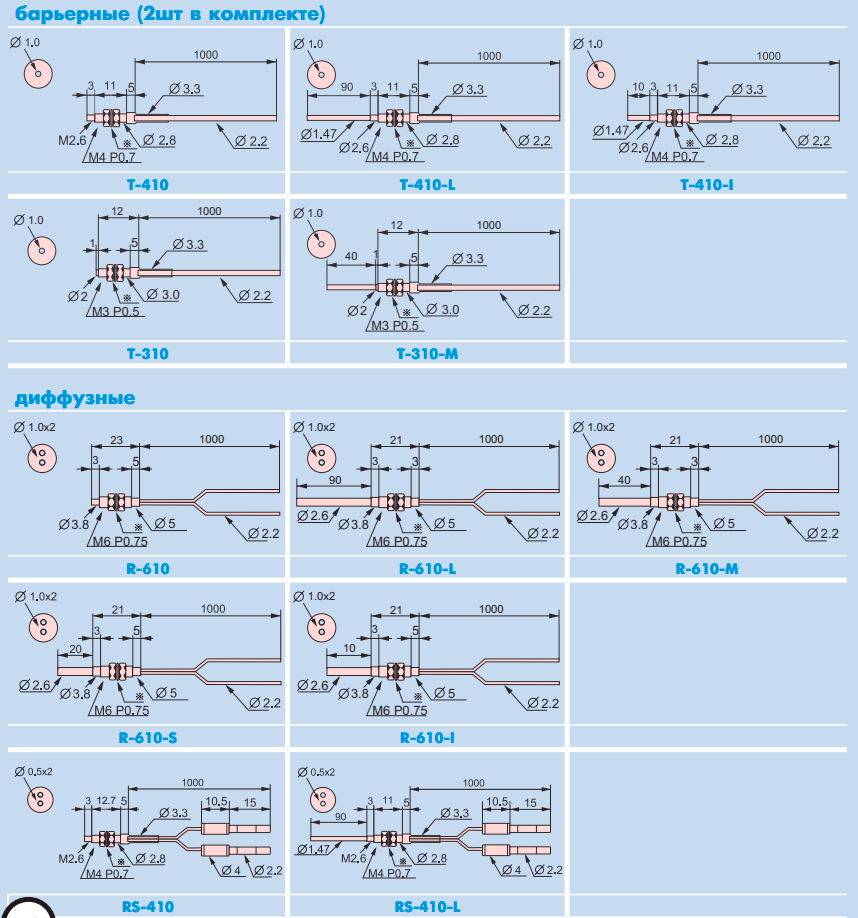

Конструкции оптоволокон
(наличие уточнять)
|

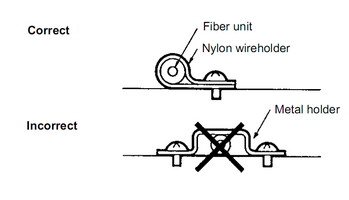

Рекомендации при работе с оптоволокном
ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения - здесь
| Наименование |
Заказной код
(артикул)
|
Наименование файла | Файл для скачивания | Дата файла |
| E3X-A11 УХЛ4 | 4640016933365 | Руководство по эксплуатации | .PDF Скачать V30 | 03.2015 |
Русский
