Устройство защиты многофункциональное УЗМ-3-63К, нагрузка до 63А на каждую фазу
  |
|
УЗМ-3-63К AC230В/AC400В УХЛ4
|
стандарт. |
4462.00 руб. с НДС
|
|
УЗМ-3-63К AC230В/AC400В УХЛ2
|
спец. изделие |
6158.00 руб. с НДС
|
-
Контроль обрыва фаз и контроль чередования фаз
-
Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)
-
Контроль частоты сети 45-55Гц
-
Контроль асимметрии напряжения между фазами более 25%
-
Двухпороговая защита от перенапряжения/(задержка срабатывания): >265В/0,2с, >300В/20мс
-
Двухпороговая защита от снижения напряжения/(задержка срабатывания): <170В/10с, <130В/100мс
-
Встроенная варисторная защита от импульсных возмущений в сети
-
Переключаемая задержка повторного включения от 2с до 8мин
-
Время срабатывания при скачках напряжения - менее 30мс
- Наличие клеммы для дистанционного управления
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты УЗМ-3-63К является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации. Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А.
Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения менее 130В длительностью не более 100мс, а также ниже установленного значения 170В длительностью не более 10с, отключения нагрузки не происходит. Это позволяет не отключать нагрузку и ожидать повторного её включения с установленным временем задержки.
Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения менее 130В длительностью не более 100мс, а также ниже установленного значения 170В длительностью не более 10с, отключения нагрузки не происходит. Это позволяет не отключать нагрузку и ожидать повторного её включения с установленным временем задержки.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы устройства обеспечивают подключение проводов сечением до 25мм2. Рекомендованные сечения проводников приведены в таблице ниже. На лицевой панели расположены: поворотный переключатель «Uмакс» максимального значения напряжения, поворотный переключатель «Uмин» минимального значения напряжения, поворотный переключатель времени повторного включения, красный индикатор «U>» превышения линейного напряжения, жёлтый индикатор «
» подключения нагрузки к потребителю, красный индикатор «U<» снижения линейного напряжения ниже установленного значения, три зелёный индикатора «L1», «L2», «L3» наличия линейных фазных напряжений.
Клеммы подключения к шинам ввода имеют маркировку N, L1, L2, L3 и надпись ВХОД. Клеммы подключения нагрузки имеют маркировку N, U, V, W и надпись ВЫХОД. Клеммы для подключения дистанционного управления имеют маркировку Y1 и Y2 (при замкнутом контакте реле включено, при разомкнутом - выключено).
» подключения нагрузки к потребителю, красный индикатор «U<» снижения линейного напряжения ниже установленного значения, три зелёный индикатора «L1», «L2», «L3» наличия линейных фазных напряжений.Клеммы подключения к шинам ввода имеют маркировку N, L1, L2, L3 и надпись ВХОД. Клеммы подключения нагрузки имеют маркировку N, U, V, W и надпись ВЫХОД. Клеммы для подключения дистанционного управления имеют маркировку Y1 и Y2 (при замкнутом контакте реле включено, при разомкнутом - выключено).
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять для клемм Y1 и Y2 - 0,4 Нм, для остальных - 3 Нм. Следует использовать отвертку 0,6*3,5мм (для клемм Y1 и Y2).
РАБОТА УСТРОЙСТВА
Подключить устройство согласно схеме подключения. Убедиться, что контакт клеммы дистанционного управления (маркировка Y1 и Y2) находится в замкнутом состоянии, в противном случае устройство не подключит нагрузку, при этом индикаторы «>U», «<U» и «» будут попеременно включаться.
После подачи напряжения питания на вход, включаются зелёные индикаторы «L1», «L2», «L3». Если напряжение на входе в пределах установленных значений "Uмакс" и "Uмин" и обеспечивается правильный порядок чередования фаз, подключается нагрузка и включается жёлтый индикатор «». Если напряжение находится ниже/выше установленного значения включается красный индикатор «U<»/«>U»и происходит отключение нагрузки, жёлтый индикатор «» отключается. После восстановлении напряжения на входе в пределах установленных пороговых значений, подключение нагрузки и включение жёлтого индикатора «» происходит после отсчёта установленного времени задержки включения, при этом отсчёт времени задержки индуцируется кратковременным включением жёлтого индикатора. Работа устройства при значении напряжения на входе выше установленного значения аналогична. Устройство контролирует порядок чередования фаз, снижение или превышение частоты питающей сети и разницу напряжений на фазах превышающую 25%.
» будут попеременно включаться.После подачи напряжения питания на вход, включаются зелёные индикаторы «L1», «L2», «L3». Если напряжение на входе в пределах установленных значений "Uмакс" и "Uмин" и обеспечивается правильный порядок чередования фаз, подключается нагрузка и включается жёлтый индикатор «
». Если напряжение находится ниже/выше установленного значения включается красный индикатор «U<»/«>U»и происходит отключение нагрузки, жёлтый индикатор «» отключается. После восстановлении напряжения на входе в пределах установленных пороговых значений, подключение нагрузки и включение жёлтого индикатора «» происходит после отсчёта установленного времени задержки включения, при этом отсчёт времени задержки индуцируется кратковременным включением жёлтого индикатора. Работа устройства при значении напряжения на входе выше установленного значения аналогична. Устройство контролирует порядок чередования фаз, снижение или превышение частоты питающей сети и разницу напряжений на фазах превышающую 25%.
Работа индикаторов «>U», «<U», в зависимости от аварийной ситуации:
-
Входное напряжение выше/ниже установленного порогового значения - включен индикатор «U>»/«U<»
-
Нарушение порядка чередования фаз - попеременное включение индикаторов.
-
Превышение или снижение частоты сети более 55Гц, или менее 45Гц - частое одновременное включение индикаторов.
-
При разнице напряжения более 25% между любыми фазами - медленное одновременное включение индикаторов.
При появлении в сети высоковольтных импульсов напряжения, защита входов на варисторах шунтирует импульсы в любой из фаз на нейтральный проводник N, исключая прохождение импульса к нагрузке. Диаграмма работы устройства приведена ниже.
ВНИМАНИЕ: При управлении от контактов управления отключение нагрузки производится без задержки. Включение нагрузки от контактов внешнего управления, при условии нормального состояния ввода производится без задержки.
ВНИМАНИЕ: При срабатывании устройства разрываются все фазные шины. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Подключение нулевого провода к клемме N обязательно (допускается с одной стороны)!
| Ток, А | 8 | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
| кВт | 230В | 1.8 | 2.3 | 3.0 | 3.7 | 4.6 | 5.8 | 7.4 | 9.2 | 11.5 | 14.5 |
| мм2 | медь | 1.0 | 1.0 | 1.0 | 2.0 | 2.5 | 4.0 | 6.0 | 10.0 | 10.0 | 16.0 |
| алюминий | 2.5 | 2.5 | 2.5 | 2.5 | 4.0 | 6.0 | 10.0 | 16.0 | 16.0 | 25.0 | |
| Параметр | Ед.изм. | УЗМ-3-63К |
| Питание | ||
| Номинальное напряжение питания | В | 230 |
| Частота напряжения питания | Гц | 45-55 |
| Максимальное напряжение питания | В | 440 |
| Потребляемая мощность | ВА | 2.2 |
| Коммутирующая способность контактов | ||
| Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная) | А | 63 |
| Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) | А | 25 |
| Номинальная мощность нагрузки (АС250В) по каждой из фаз | кВт | 15,75 |
| Максимальное коммутируемое напряжение | В | 400 |
| Максимальный пропускаемый ток короткого замыкания (не более 10мс) | А | 4500 |
| Параметры защиты | ||
| Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,2с) | В | 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3 |
| Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) | В | 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3 |
| Порог ускоренного отключения нагрузки при превышении напряжения (tоткл=30мс) | В | 300 |
| Порог отключения нагрузки при снижении напряжения (tоткл=100мс) | В | 110 |
| Допустимый разброс напряжений по фазам, не более | % | 25 |
| Ширина зоны «гистерезиса» порога срабатывания | % | Uном ± 2,5 |
| Порог срабатывания по частоте (t откл=200 мс) | Гц | 45/55 ±0,5 |
|
Уровень ограничения напряжения при токе помехи 100А, не более
|
кВ
|
1,2
|
|
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)
|
Дж
|
200
|
|
Макс. ток поглощения, одиночный импульс 8/20мкс
|
А
|
6000 |
|
Время срабатывания импульсной защиты, не более
|
нс
|
25
|
|
Технические данные
|
||
|
t1 Задержка включения/повторного включения, переключается пользователем
|
2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин
|
|
|
t3 Задержка отключения при повышении напряжения выше верхнего порога
|
с
|
0,2
|
| t2 Время ускоренного отключения нагрузки при скачке напряжения | мс | 30 |
|
t5 Задержка отключения при снижении напряжения ниже нижнего порога
|
с
|
10
|
| t4 Время отключения нагрузки при провале напряжения | мс | 100 |
|
Сечение подключаемых проводников не менее
|
мм²
|
16-30 (6-2 AWG) |
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
| Температура хранения | 0С | –40...+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 и УХЛ2 | |
| Степень защиты реле корпус/клеммы | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Виброустойчивость | g | 4 |
| Ударопрочность | g | 6 |
| Максимальная механическая износостойкость | 1*106 | |
| Максимальная электрическая износостойкость | 1*105 | |
| Габаритные размеры | мм | 105х63х94 |
| Масса, не более | кг | 0,55 |
|
Срок службы, не менее
|
лет
|
10
|

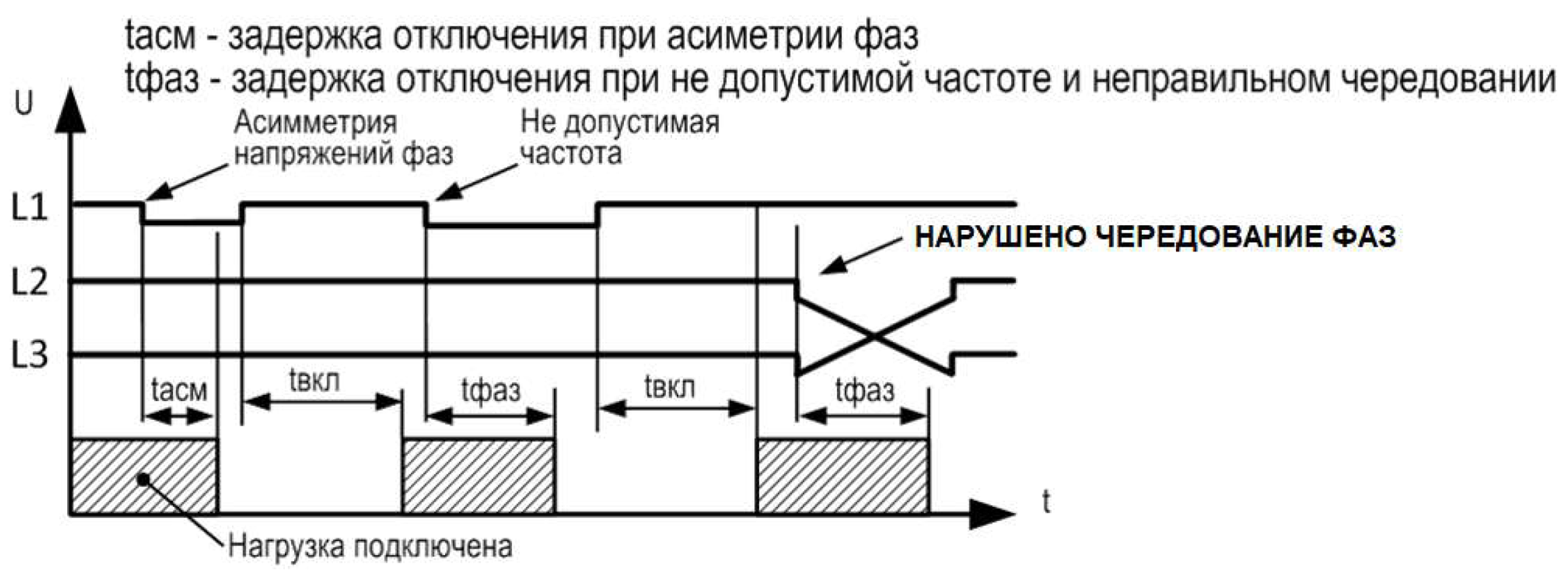

ДИАГРАММЫ РАБОТЫ УСТРОЙСТВА

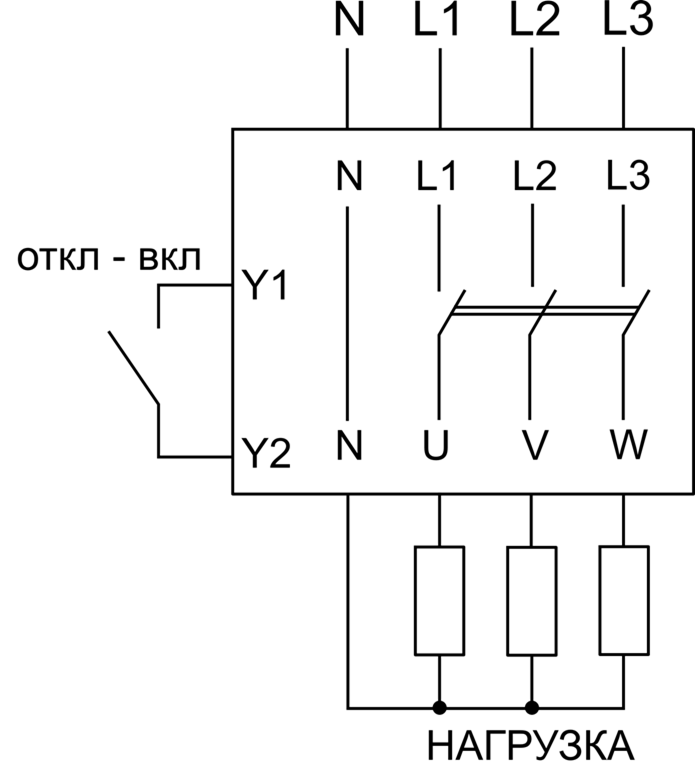

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА
Вариант защиты до IP40

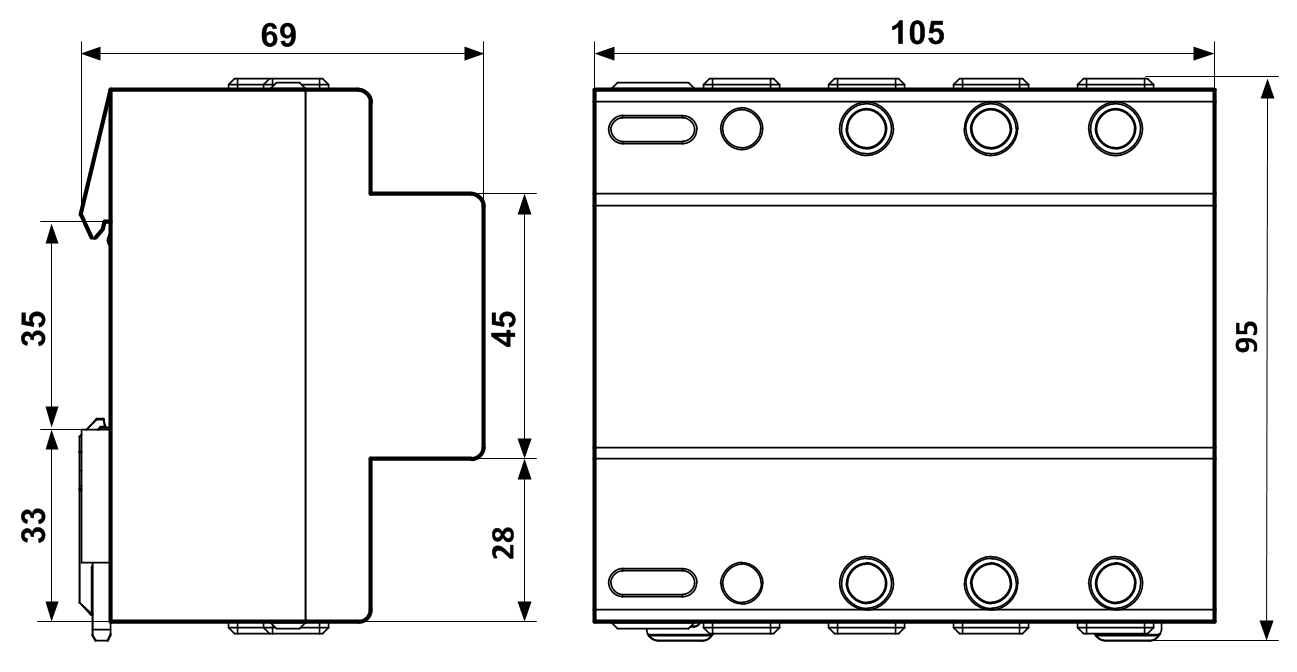

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
