Диодный модуль МД-3М-2

В НОВЫХ РАЗРАБОТКАХ НЕ ПРИМЕНЯТЬ - ЗАМЕНА МД-2-3А УХЛ4
Диодный модуль МД-3М-2
МД-3М-2 УХЛ4
2072.00 руб. с НДС



  • Характеристики встроенных диодов; Uмакс = 1000В, Iмакс = 1А.
  • Используется для организации центрального управления в схемах подключения импульсных реле
  • В одном корпусе расположено 2 диодных сборки с общим анодом из 3 диодов каждая
  • Корпус шириной 13мм

НАЗНАЧЕНИЕ МОДУЛЯ
 Модуль диодов МД-3М-2 предназначен для организации центрального управления в схемах подключения импульсных (бистабильных) реле типов РИО-1, РИО-2 и др. Схемы подключения модулей приведены в руководствах по эксплуатации реле.
Возможно применение в любых других схемах, где требуется диодная развязка. По заказу могут изготавливаться с другими схемами внутреннего соединения диодов или просто с набором диодов.

КОНСТРУКЦИЯ МОДУЛЯ
 Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Катод (К) каждого диода подключается к соответствующему уровню системы освещения. Аноды диодов объединены и выведены на соответствующий выключатель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МД-3М-2
Параметр Ед.изм. Значение
Uмах, обратное DC В 1000
Uмах, обратное импульсное В 1200
Iмах (прямой) (каждый диод) А 1
Iмах (прямой) импульсный (каждый диод) А 30
Iмах (обратный), при t=25°C мкА 5
Падение U (при I=1A) В 1,1
Климатическое исполнение и категория размещения по ГОСТ 15150-69
(без образования конденсата)
  УХЛ4
Диапазон рабочих температур 0C -25...+55
Температура хранения 0C -40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 13х93х62
Масса, не более кг 0,1

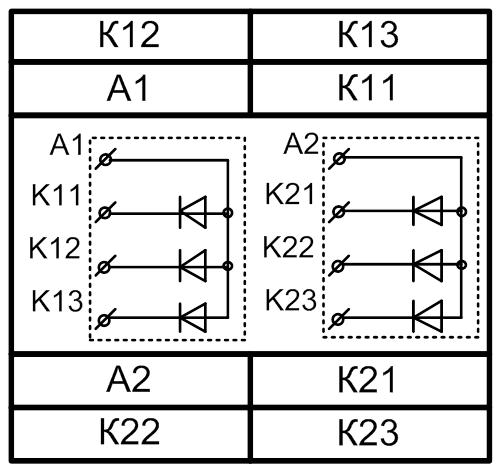

СХЕМА МОДУЛЯ
Схема модуля МД-3М-2

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ
Габариты корпуса 13мм, 8 контактов

Изделия соответствуют требованиям ГОСТ 17465-80
Декларация соответствия ЕАС: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
МД-3М-2 УХЛ4
4640016937004
v03.12.17

Русский
