Тиристорные коммутаторы для конденсаторов МТК-21, МТК-25 и МТК-26
|
||||||||||||
|
Наименование
|
Розница
|
| МТК-21-50-480 УХЛ4 |
22033.00 руб. с НДС
|
| МТК-21-100-480 УХЛ4 |
24526.00 руб. с НДС
|
| МТК-21-150-480 УХЛ4 |
36179.00 руб. с НДС
|
|
МТК-25-50-480 УХЛ4
|
28779.00 руб. с НДС
|
|
МТК-25-100-480 УХЛ4
|
36468.00 руб. с НДС
|
|
МТК-25-150-480 УХЛ4
|
46729.00 руб. с НДС
|
| МТК-25-200-480 УХЛ4 |
73474.00 руб. с НДС
|
|
МТК-26-50-480 УХЛ4
|
33469.00 руб. с НДС
|
|
МТК-26-100-480 УХЛ4
|
46195.00 руб. с НДС
|
|
МТК-26-150-480 УХЛ4
|
52357.00 руб. с НДС
|
ТУ 3428-006-31928807-2014
Декларация о соответствии EAC: смотреть
Вопросы производителю и обсуждения - здесь
- Обеспечивают быструю коммутацию конденсаторных батарей - до 20 раз в минуту
- Встроенный модуль разряда конденсаторов
- Встроенные предохранители (по исполнениям)
- Коммутация происходит, практически при нулевом токе в момент равенства напряжений на выводах конденсатора и сети (zero crossing)
- Длительный срок службы компенсирующих конденсаторов
- Напряжение управления DC24В
- Встроенная термозащита отключения модуля при температуре радиатора 1000С
- Принудительное охлаждение вентилятором при температуре выше 600С
- Рабочее напряжение: 150-480 В, 50-60 Гц
- Длительный срок службы компенсирующих конденсаторов
- Напряжение управления DC24В
- Встроенная термозащита отключения модуля при температуре радиатора 1000С
- Принудительное охлаждение вентилятором при температуре выше 600С
- Рабочее напряжение: 150-480 В, 50-60 Гц
Статья по выбору коммутатора для конденсаторных установок
Особенности коммутации конденсаторов УКРМ тиристорными коммутаторами - Часть 1
Назначение
Бесконтактные тиристорные контакторы серий МТК-2Х предназначены для коммутации компенсирующих конденсаторов в установках компенсации реактивной мощности (УКРМ). Этот способ регулирования реактивной мощности применяется для электросетей, где характер нагрузки изменяется очень быстро, например, со сварочными аппаратами, штамповочными прессами, лифтами, кранами, управляемым электроприводом и т.д.
Преимущества и принцип действия тиристорных контакторов
Преимущество тиристорных модулей МТК по сравнению с классическими электромагнитными контакторами это подключение конденсатора к сети без его предварительного разряда. Эта возможность определяется алгоритмом работы МТК, который включается в момент равенства напряжений на выводах конденсатора и в сети ("В НУЛЕ ТОКА"). Из этой функции вытекает еще одно важное преимущество - существенное сокращение переходных импульсов тока. Импульсы тока вызывают помехи, которые могут нарушать правильную работу электронных приборов, причинять значительные повреждения и даже выводить их из строя. Кроме того, увеличивается срок службы конденсаторов, поскольку через них протекает только номинальный ток. Для защиты тиристорных ключей от пикового тока в цепь необходимо включать индуктивность не менее 15 мкГн.
Конструкция
Тиристорные контакторы серий МТК представляют собой модули тиристоров, смонтированные на радиаторе, и схему управления, смонтированные в одном корпусе. Модели МТК-21 без встроенных разрядных резисторв и защитных предохранителей, МТК-25 со встроенными разрядными резисторами и без защитных предохранителей, MTK-26 максимальная комплектация добавлены встроенные разрядные резисторы и встроенные быстродействующие предохранители.
На лицевой панели регулятора расположен зелёный светодиод индикации состояния коммутатора и красный индикатор опасного напряжения на конденсаторной батарее.
На лицевой панели регулятора расположен зелёный светодиод индикации состояния коммутатора и красный индикатор опасного напряжения на конденсаторной батарее.
Технические характеристики МТК
| Параметр |
Ед. |
МТК-21-50 | МТК-25-50 | МТК-26-50 | МТК-21-100 | МТК-25-100 | МТК-26-100 | МТК-21-150 | МТК-25-150 | МТК-26-150 | МТК-25-200 | МТК-26-200 |
| Максимальное рабочее напряжение сети | В | 480 | ||||||||||
| Максимально допустимое напряжение | В | 1600 | ||||||||||
| Характер нагрузки | C/R/L | |||||||||||
| Макс. допустимая скорость нарастания тока dI/dt | А/мкс | 50 | ||||||||||
| Максимальный рабочий ток (IRMS) (при максимальной окружающей температуре 45°С) | А | 50 | 100 | 150 | 200 | |||||||
| Предохранитель | нет | есть | нет | есть | нет | есть | нет | есть | ||||
| I²t; Tvj=125°C; 8.3...10мс | А²с | 9100 | 28800 | 248900 | ||||||||
| Мощность * | кВАр/В |
33/380 35/400 38/440 41/480 |
33/380 35/400 38/440 41/480 |
66/380 70/400 76/440 83/480 |
66/380 70/400 76/440 83/480 |
99/380 103/400 114/440 125/480 |
99/380 103/400 114/440 125/480 |
131/380 138/400 152/440 166/480 |
||||
| Мощность потерь максимальная | Вт | 128 | 141 | 256 | 284 | 385 | 427 | 700 | 770 | |||
| Температура отключения коммутатора | °С | 80 ± 5 | - | - | 80 ± 5 | - | - | 80 ± 5 | - | - | - | - |
| Уровень сигнала управления | В | DC24 ± 20 % | ||||||||||
| Усилие затяжки винтов силового ввода | Н·м |
2,5…4 (для M6) 5…8 (для M8) 7…10 (для M10) |
||||||||||
| Максимальное напряжение изоляции | В | - |
2500 (при воздействии 1мин) |
- |
2500 (при воздействии 1мин) |
|||||||
| Ускоренный разряд конденсаторов | - | Встроенный модуль разряда конденсаторов | - | Встроенный модуль разряда конденсаторов | - | Встроенный модуль разряда конденсаторов | ||||||
| Диапазон рабочих температур | 0C | -25…+55 | -40…+55 | -25…+55 | -40…+55 | -25…+55 | -40…+55 | |||||
| Температура хранения | 0C | -40…+70 | ||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |||||||||||
| Степень защиты по ГОСТ 14254-96 | IP00 | |||||||||||
| Относительная влажность воздуха | % | до 80 (при 250C) | ||||||||||
| Высота над уровнем моря | м | до 2000 | ||||||||||
| Рабочее положение в пространстве | вертикальное | |||||||||||
| Режим работы | круглосуточный | |||||||||||
| Охлаждение | естественное | вентилятор | ||||||||||
| Температура включения вентилятора | 0C | - | 45 ± 5 | 60±5 | 45 ± 5 | 60±5 | ||||||
| Вес без упаковки: | кг | 2,6 | 2,7 | 2,9 | 3,0 | 2,9 | - | 7,7 | 13.7 | |||
| Вес с упаковкой: | кг | 2,8 | 2,9 | 3,1 | 3,2 | 3,1 | - | 8,3 | 15.5 | |||
ВНИМАНИЕ!
- Тиристорные коммутаторы не предназначены для разделения электрических цепей, поэтому при подключении необходимо принять меры по их изоляции от сети питания . Не реже двух раз в год необходимо проводить плановую проверку крепления силового ввода и подтяжку всех болтовых соединений, а также, производить очистку вентилятора от загрязнений.
- Производитель постоянно совершенствует конструкцию и технологию изготовления МТК и оставляет за собой право внесения изменений, не снижающих характеристик изделия.
- Тиристорные коммутаторы не предназначены для разделения электрических цепей, поэтому при подключении необходимо принять меры по их изоляции от сети питания . Не реже двух раз в год необходимо проводить плановую проверку крепления силового ввода и подтяжку всех болтовых соединений, а также, производить очистку вентилятора от загрязнений.
- Производитель постоянно совершенствует конструкцию и технологию изготовления МТК и оставляет за собой право внесения изменений, не снижающих характеристик изделия.

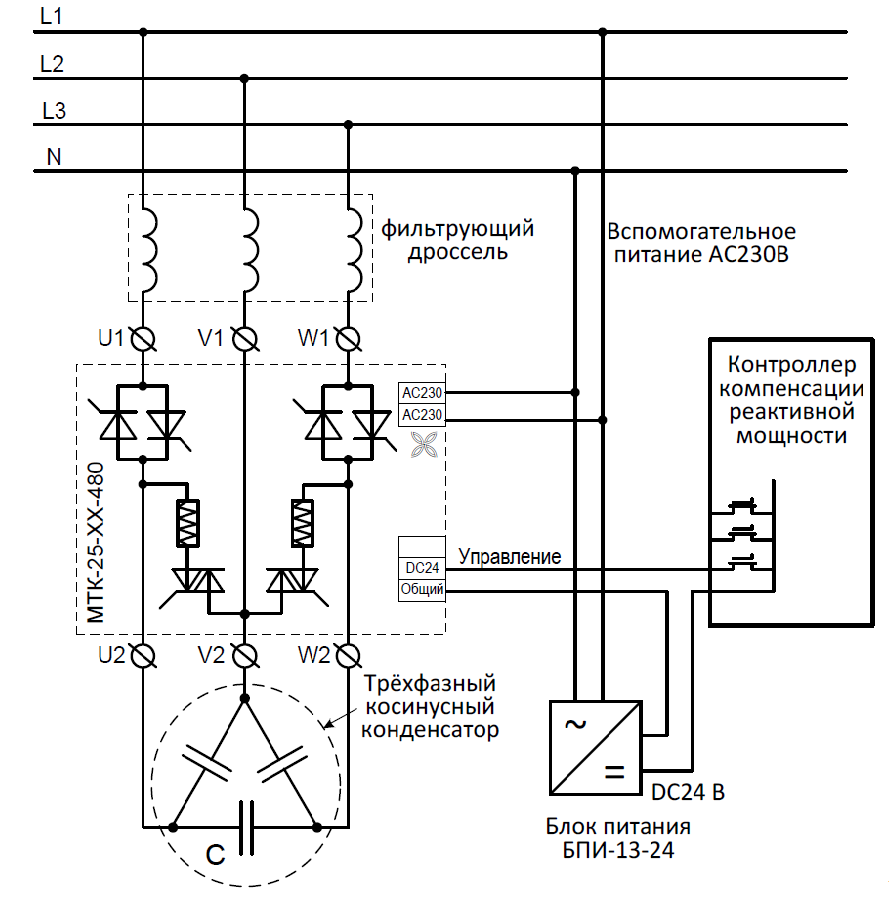

Пример схемы подключения коммутатора на примере МТК-25 (исполнение без предохранителей)

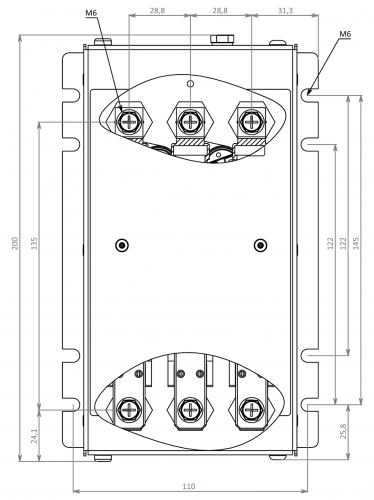

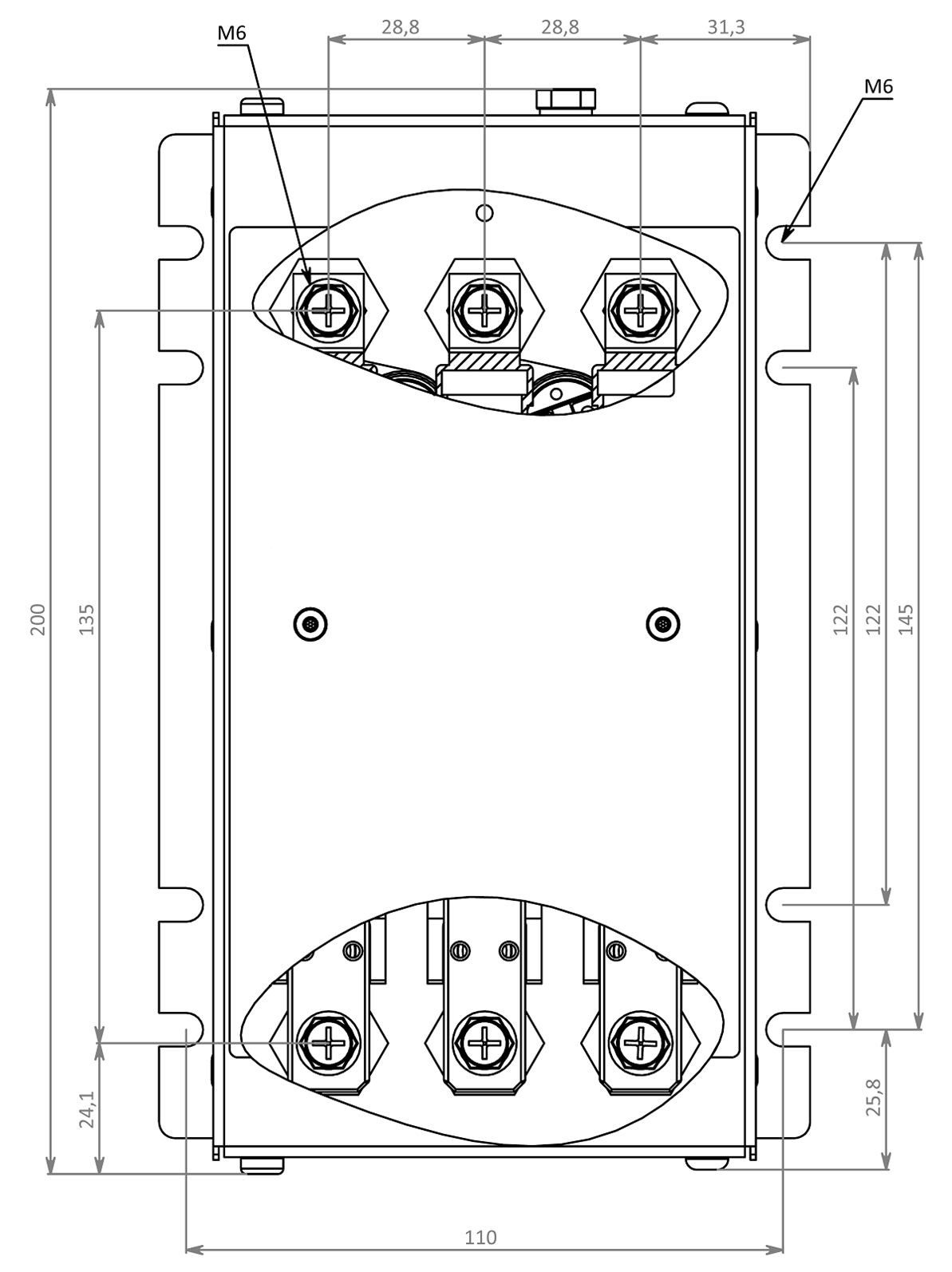

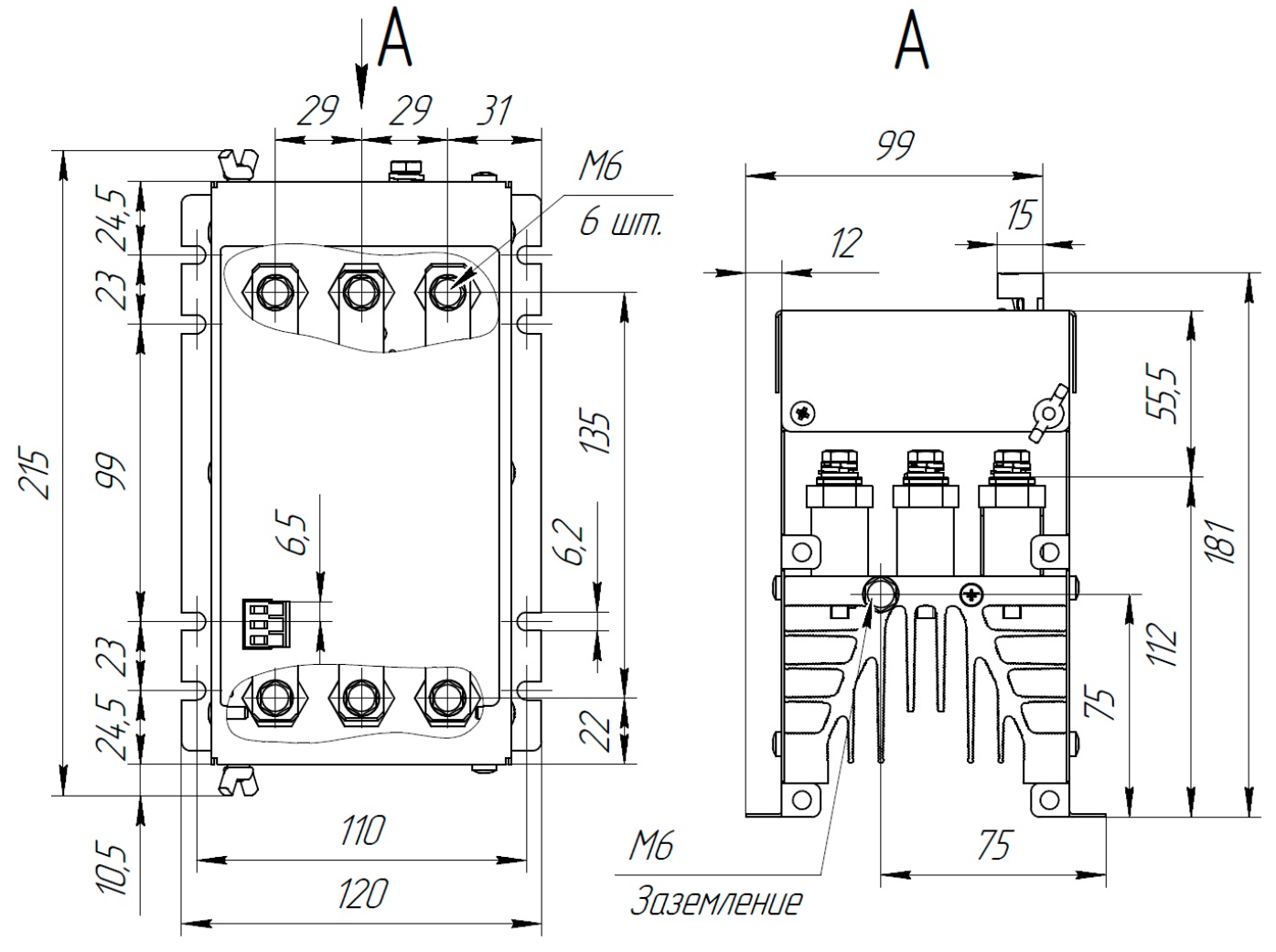

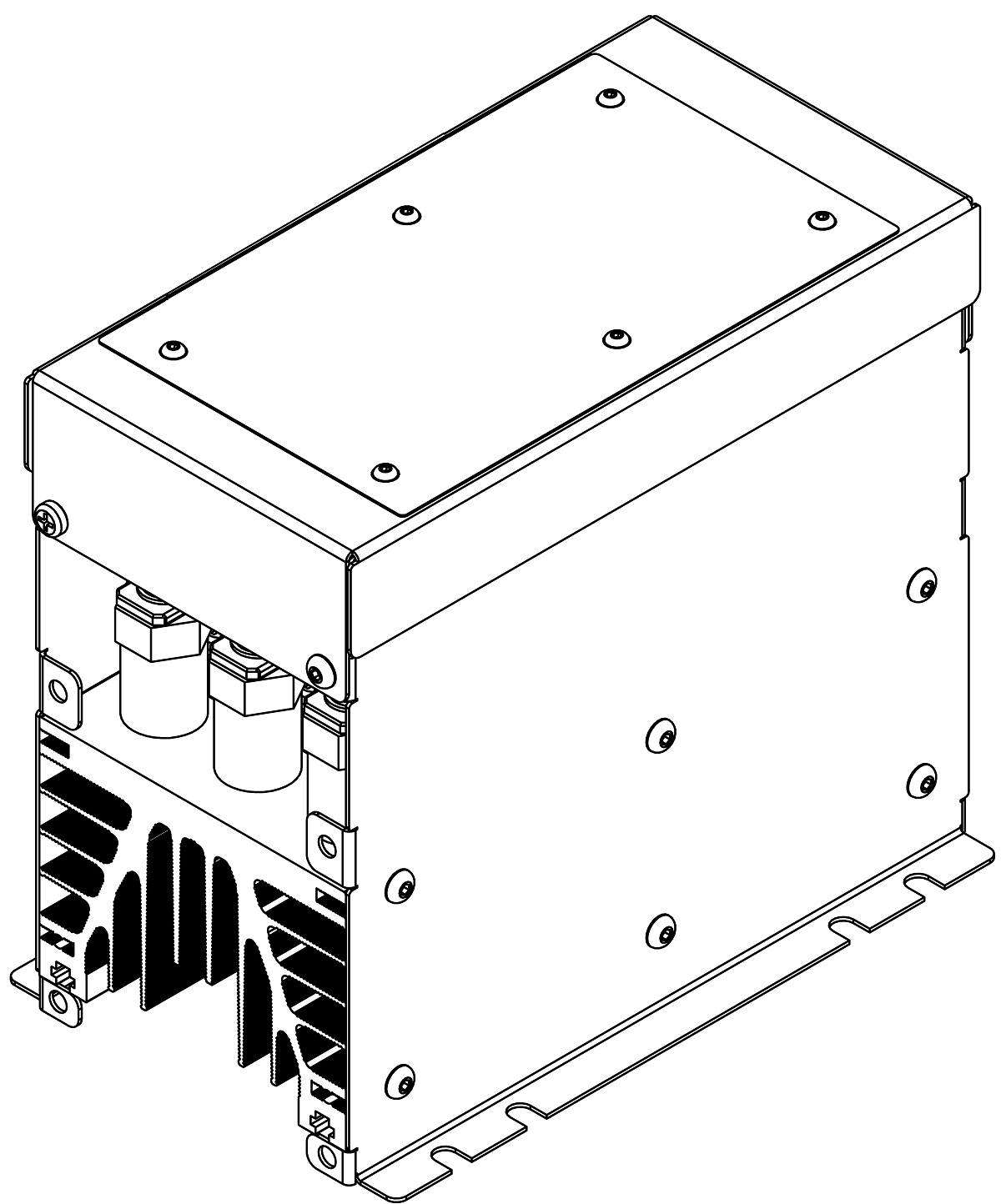

ГАБАРИТНЫЕ РАЗМЕРЫ МТК-(21, 25, 26)-50

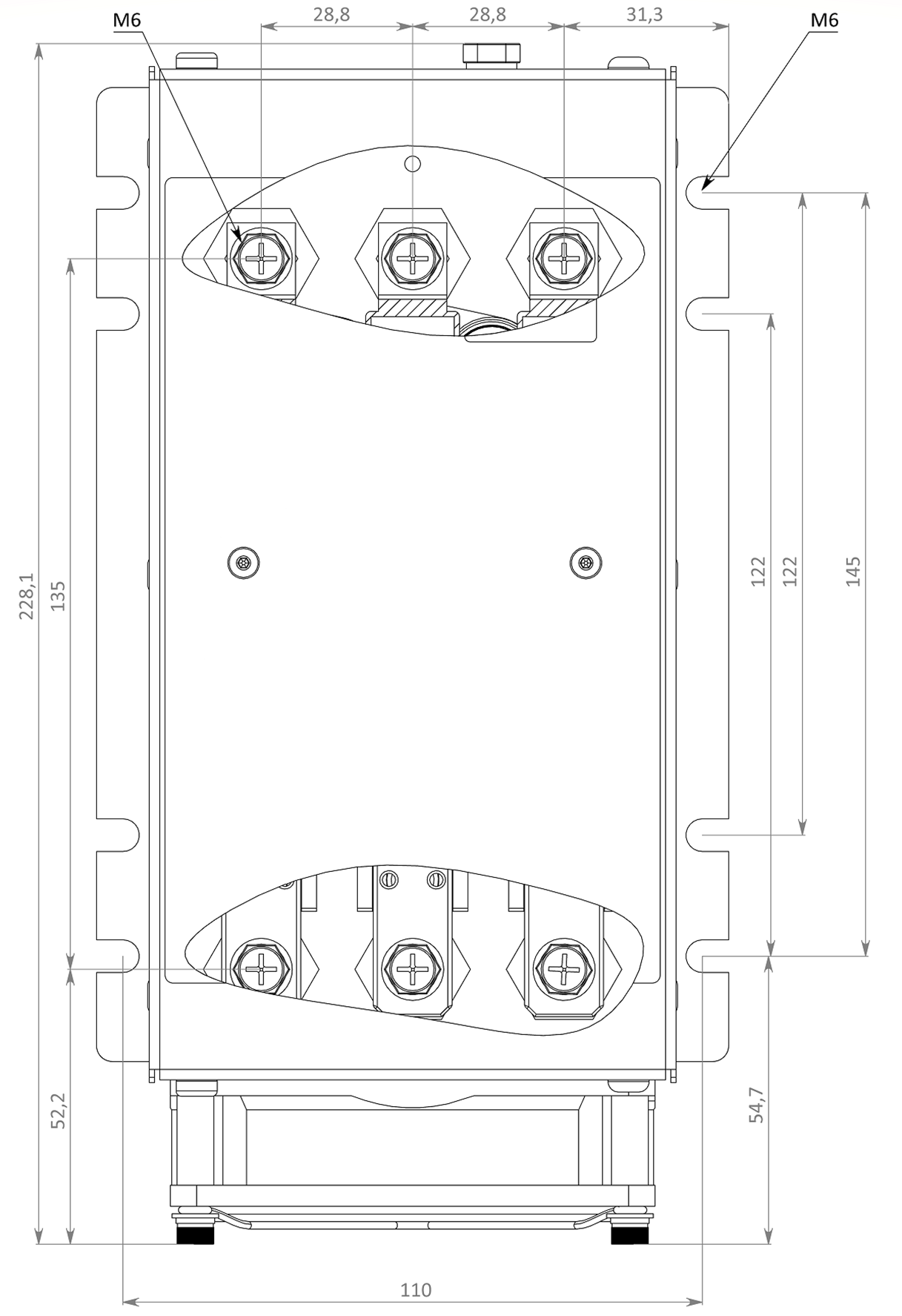

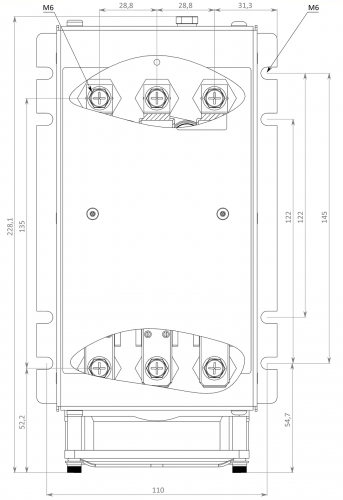

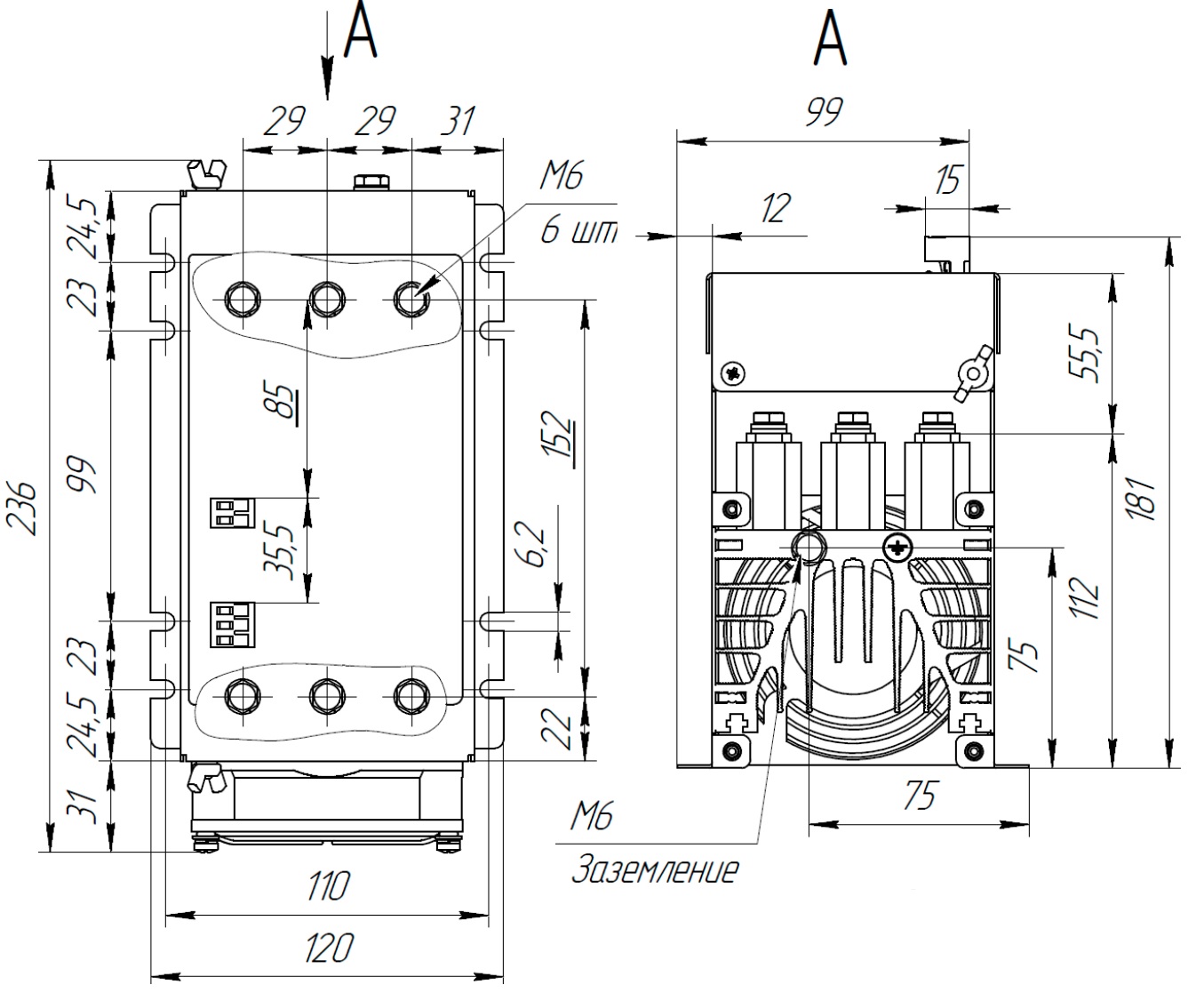

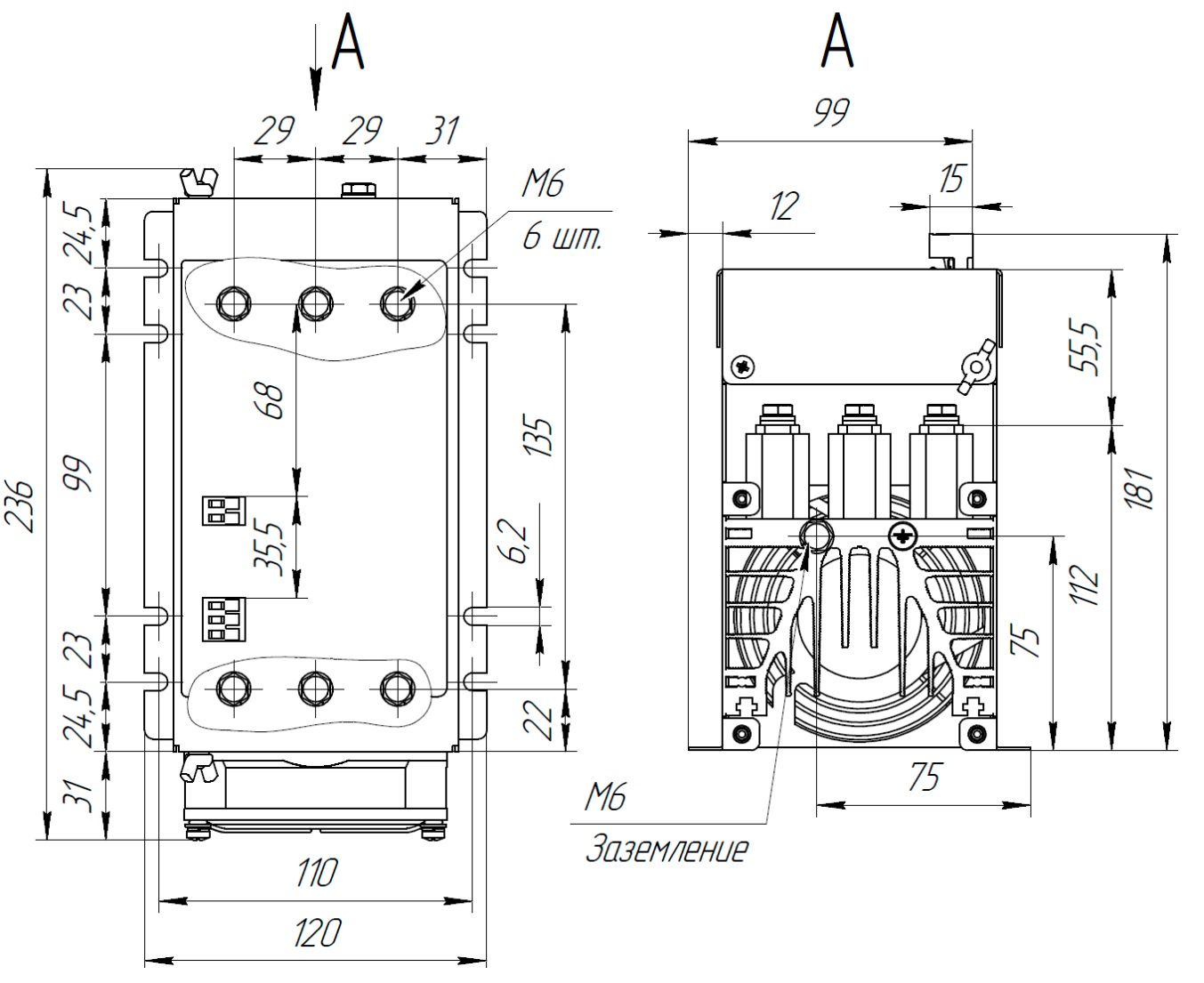

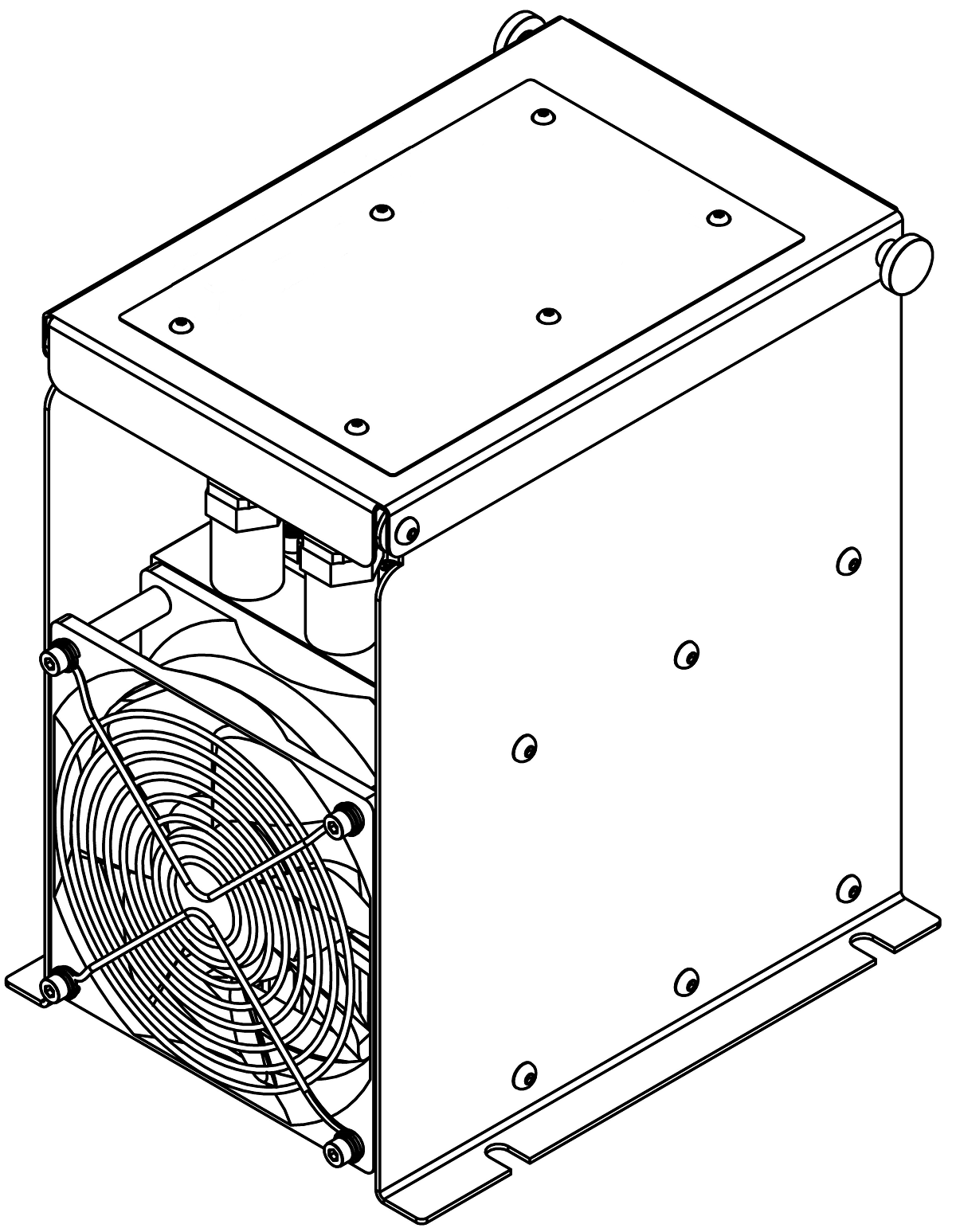

ГАБАРИТНЫЕ РАЗМЕРЫ МТК-(21, 25, 26)-100

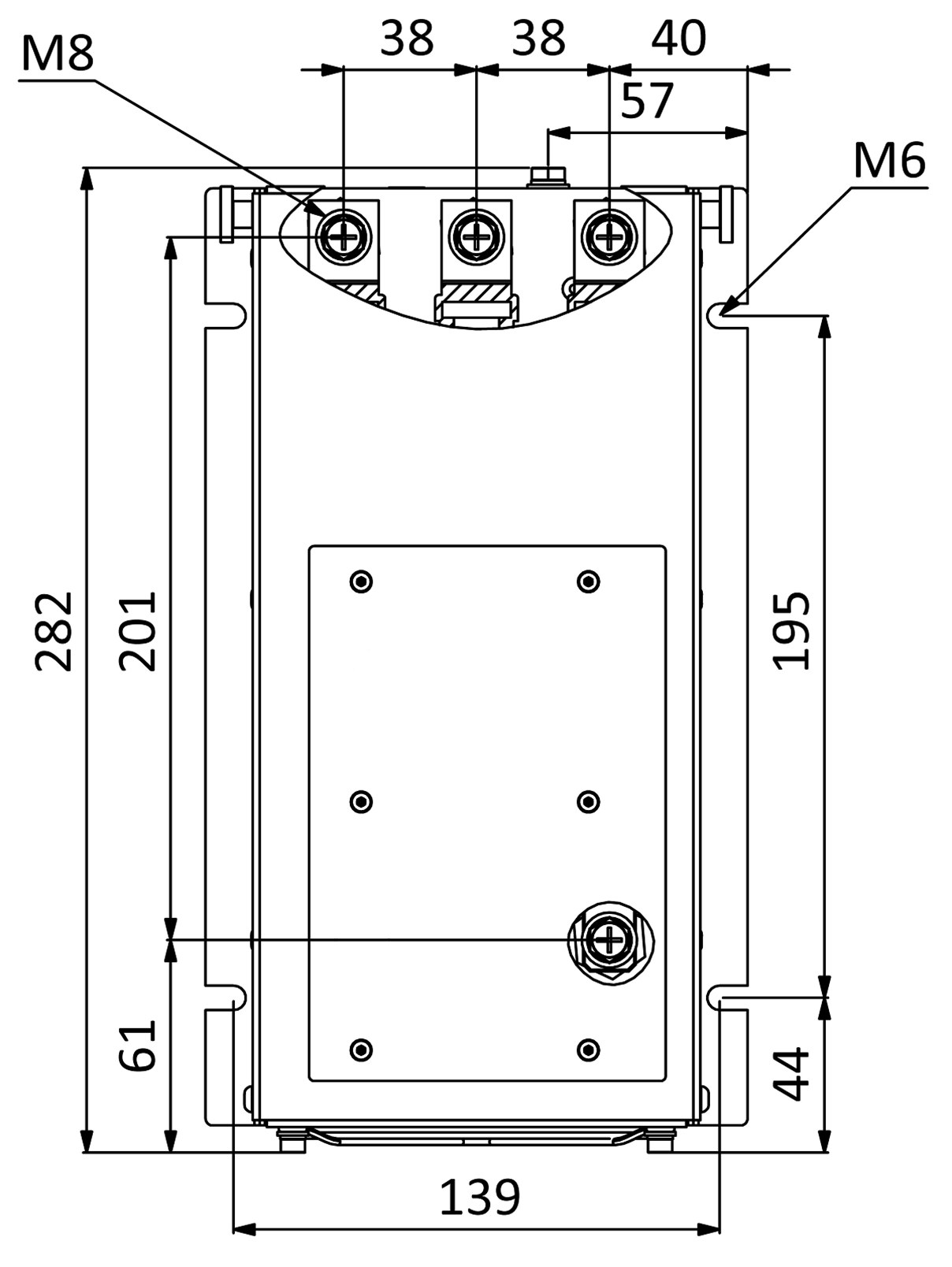

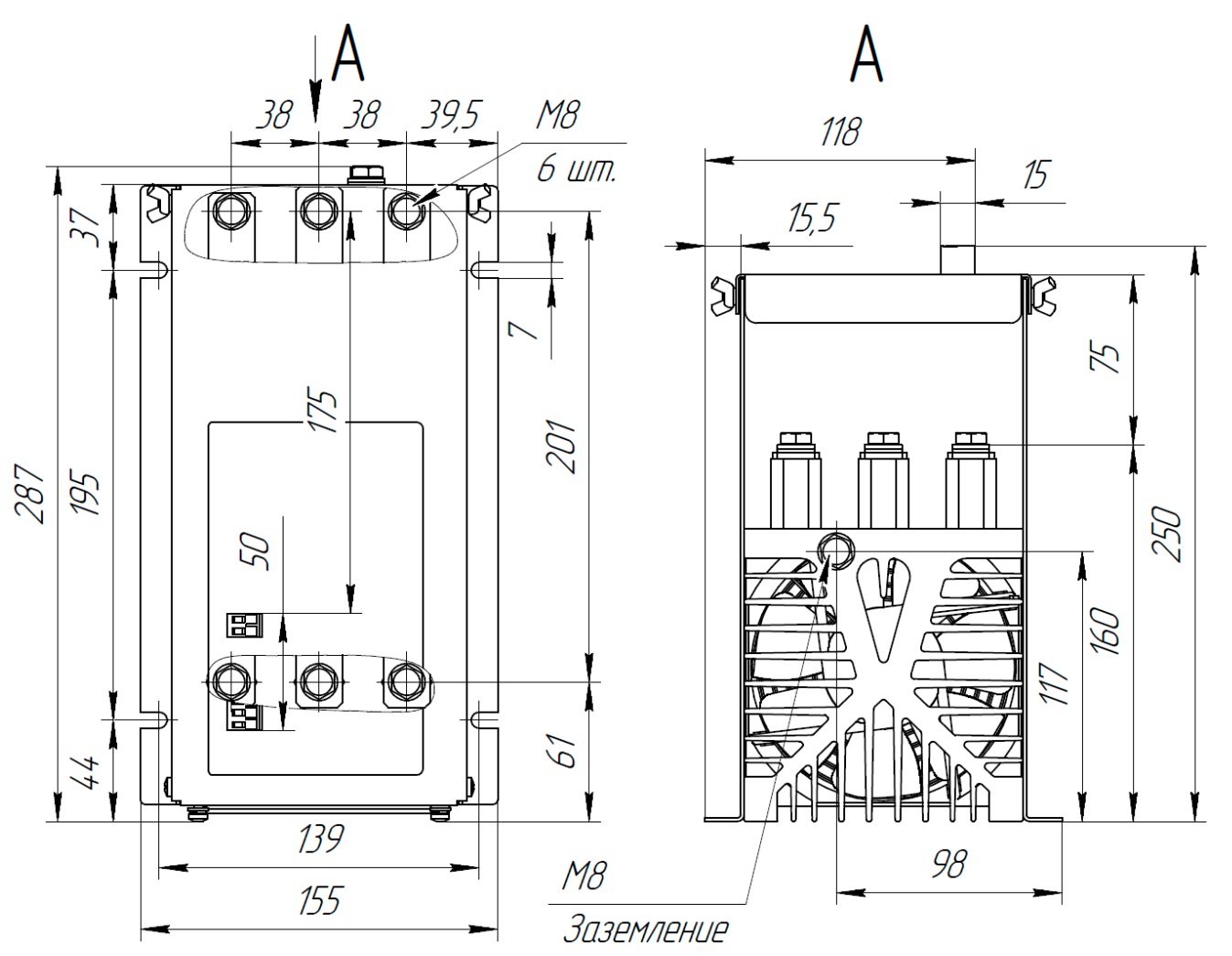

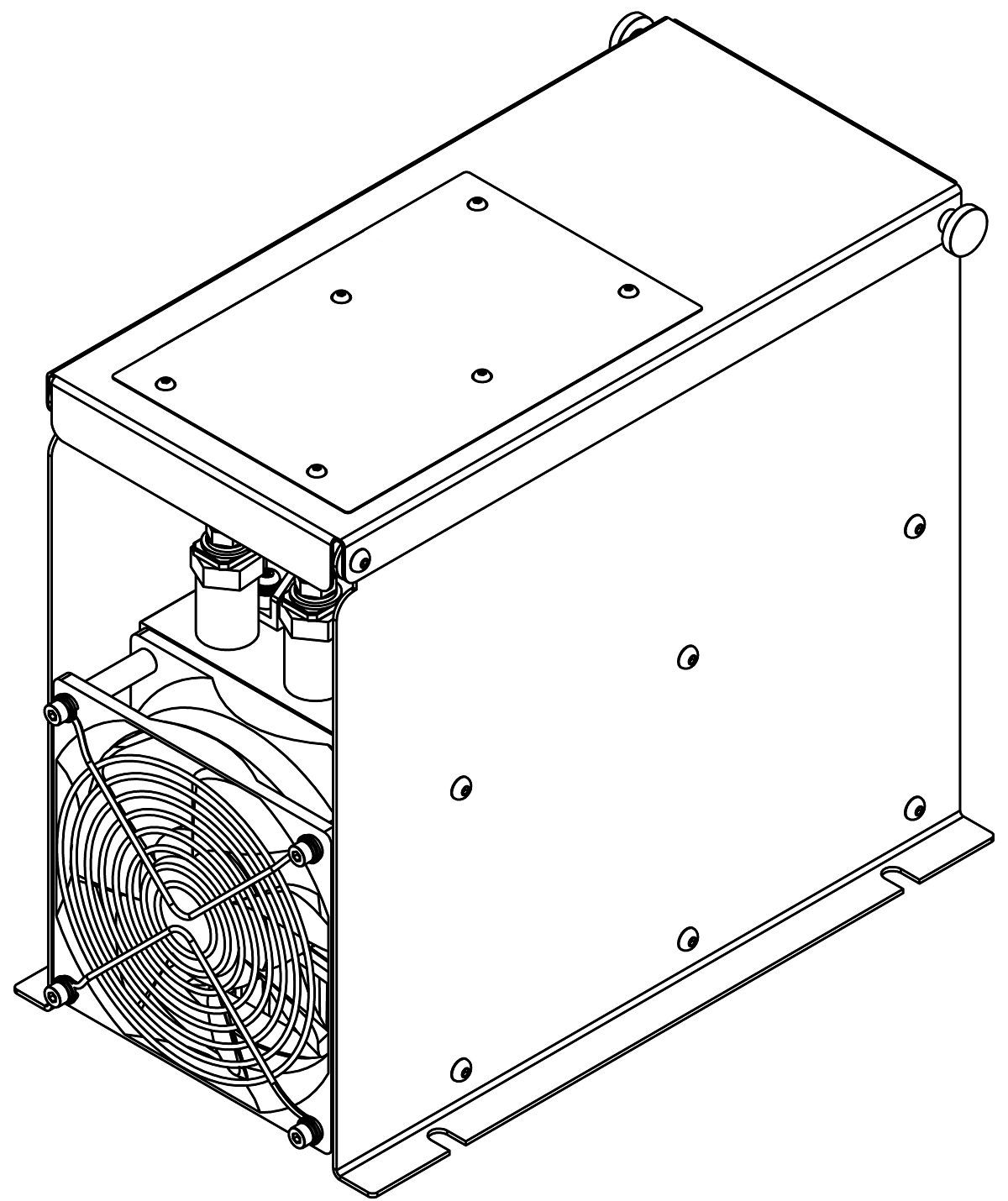

ГАБАРИТНЫЕ РАЗМЕРЫ МТК-(21, 25, 26)-150

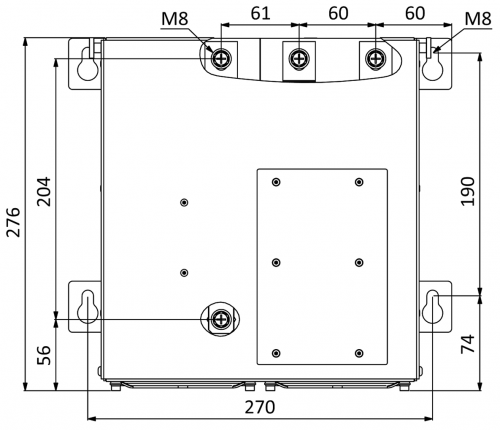

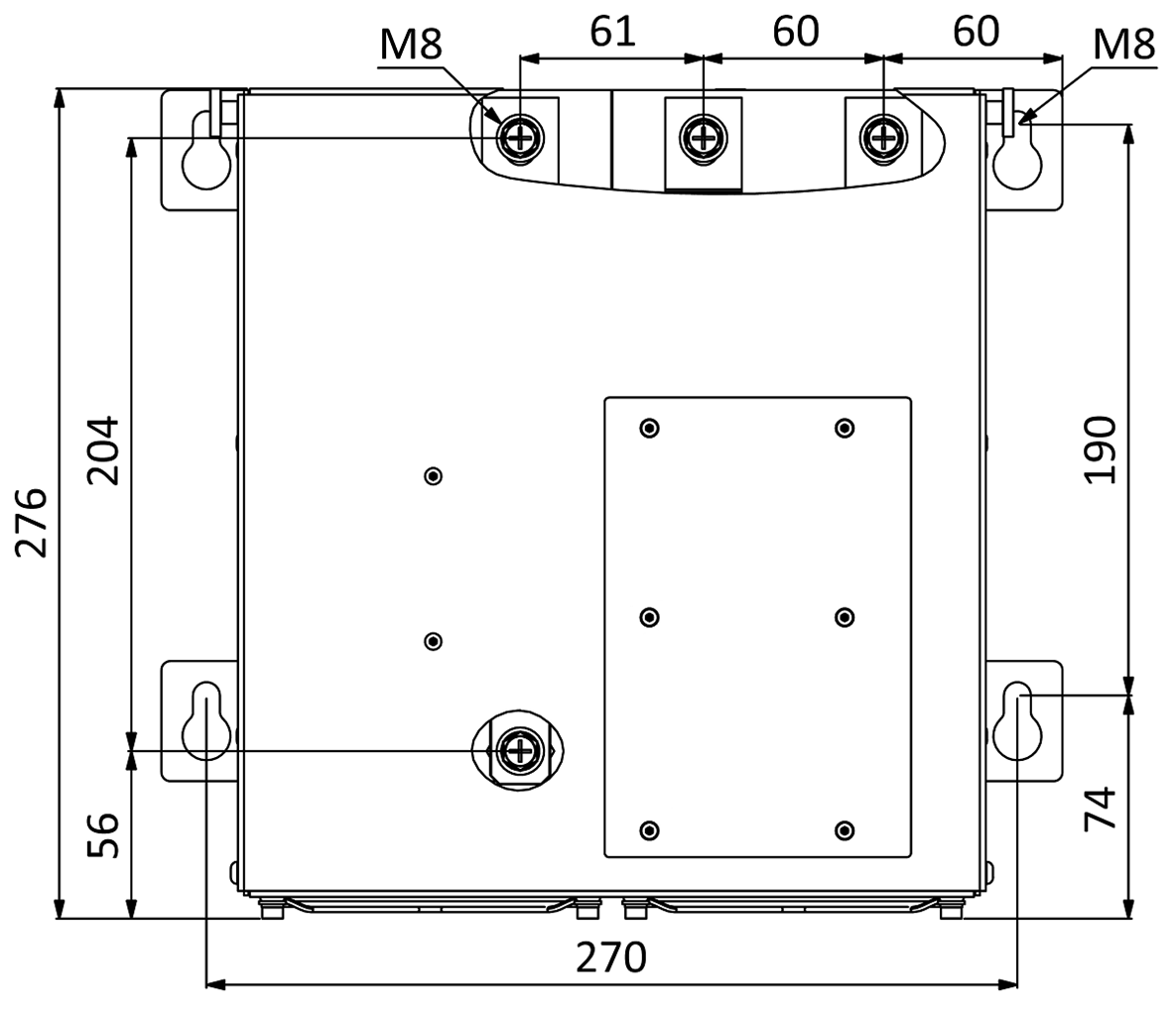

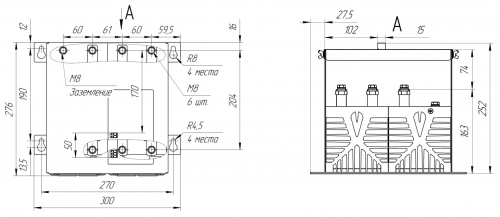

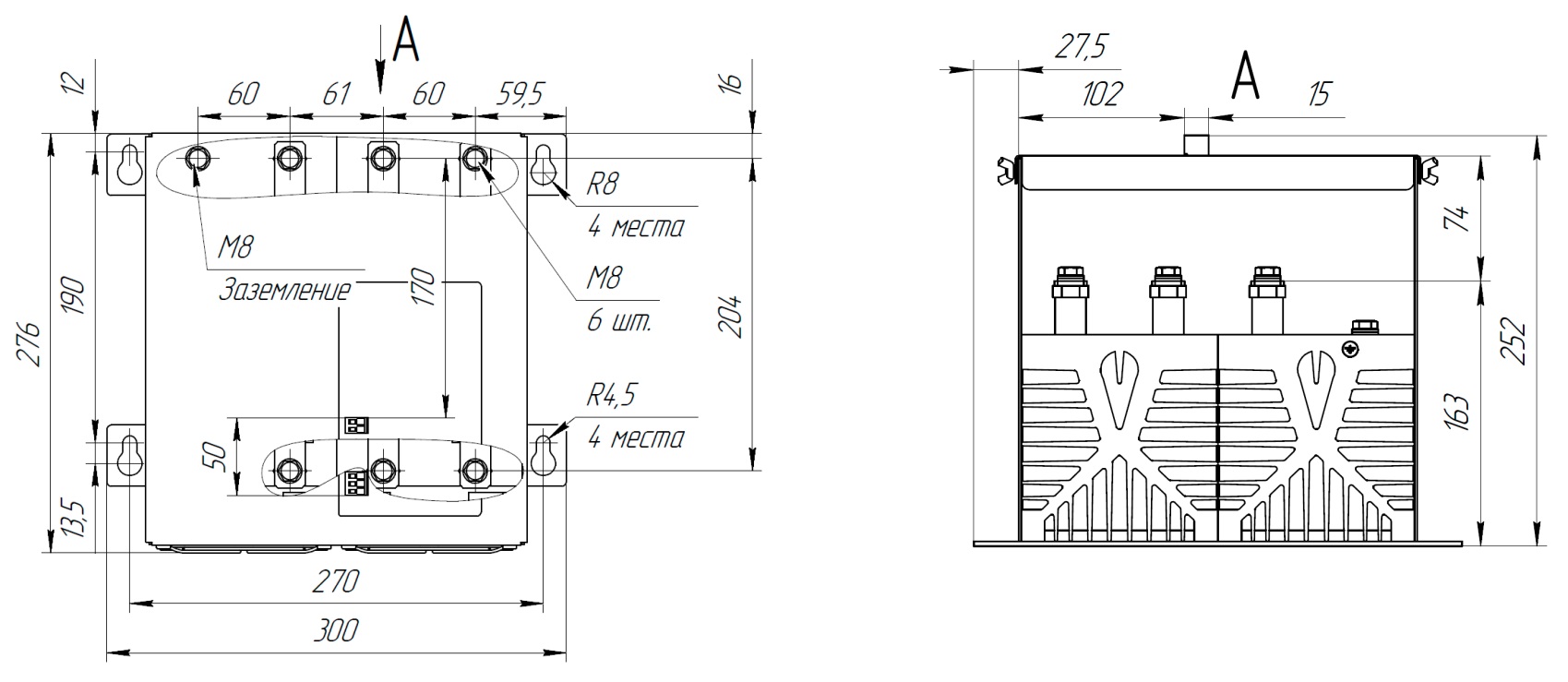

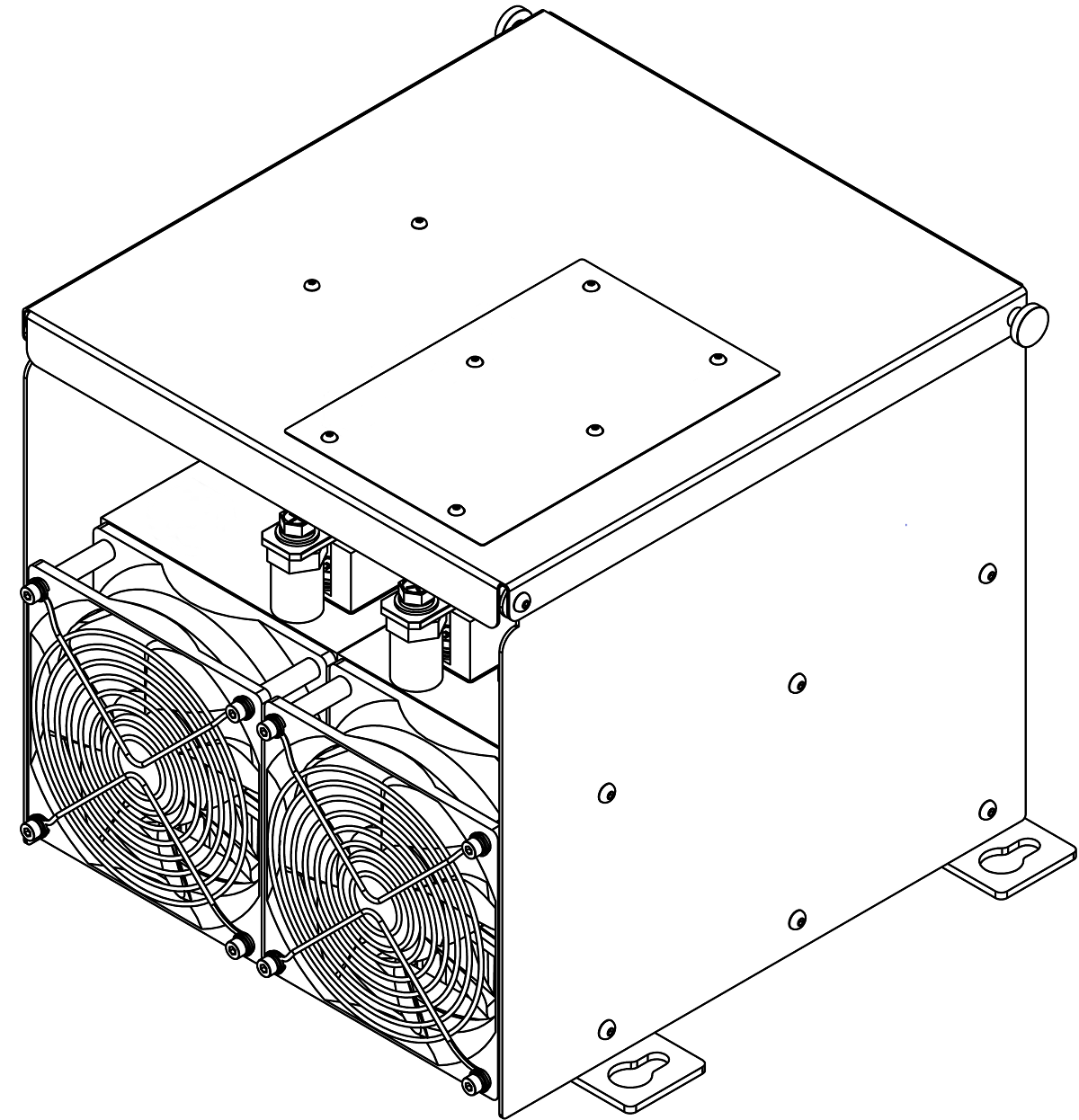

ГАБАРИТНЫЕ РАЗМЕРЫ МТК-(21, 25, 26)-200
| Наименование |
Заказной код
(артикул)
|
Наименование файла | Файл для скачивания | Дата файла |
|
МТК-21-50-480 УХЛ4 МТК-21-100-480 УХЛ4 МТК-21-150-480 УХЛ4 МТК-25-150-480 УХЛ4 МТК-25-100-480 УХЛ4 МТК-25-200-480 УХЛ4 МТК-25-50-480 УХЛ4 МТК-26-150-480 УХЛ4 МТК-26-100-480 УХЛ4 МТК-26-50-480 УХЛ4 |
4680626990860 4680626990853 4680626990839 4640016938438 4640016937080 4680626990877 4640016937097 4640016939114 4640016937653 4640016937103 |
Руководство по эксплуатации | PDF Скачать v09 | 02.26 |
| PDF Скачать v08 | 04.25 | |||
| PDF Скачать v19 | 02.26 | |||
| PDF Скачать v18 | 06.25 | |||
| МТК-25-50-480 УХЛ4 | - | 3D модель | STEP Скачать | 06.25 |
| МТК-25-100-480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК 25-150 480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК 25-200 480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК-26-50-480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК-26-100-480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК-26-150-480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК-21-50-480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК-21-100-480 УХЛ4 | STEP Скачать | 06.25 | ||
| МТК-21-150-480 УХЛ4 | STEP Скачать | 06.25 |
