Набор для проектирования и макетирования КИТ-151

СНЯТ С ПРОИЗВОДСТВА ЗАМЕНА НА КИТ-152

Набор для проектирования и макетирования КИТ-151 Набор для проектирования и макетирования КИТ-151 Набор для проектирования и макетирования КИТ-151
Набор для проектирования и макетирования КИТ-151 Набор для проектирования и макетирования КИТ-151

Набор для проектирования и макетирования КИТ-151

Видео предоставлено каналом "Электроника в объективе"

Набор КИТ-151
400.00 руб. с НДС

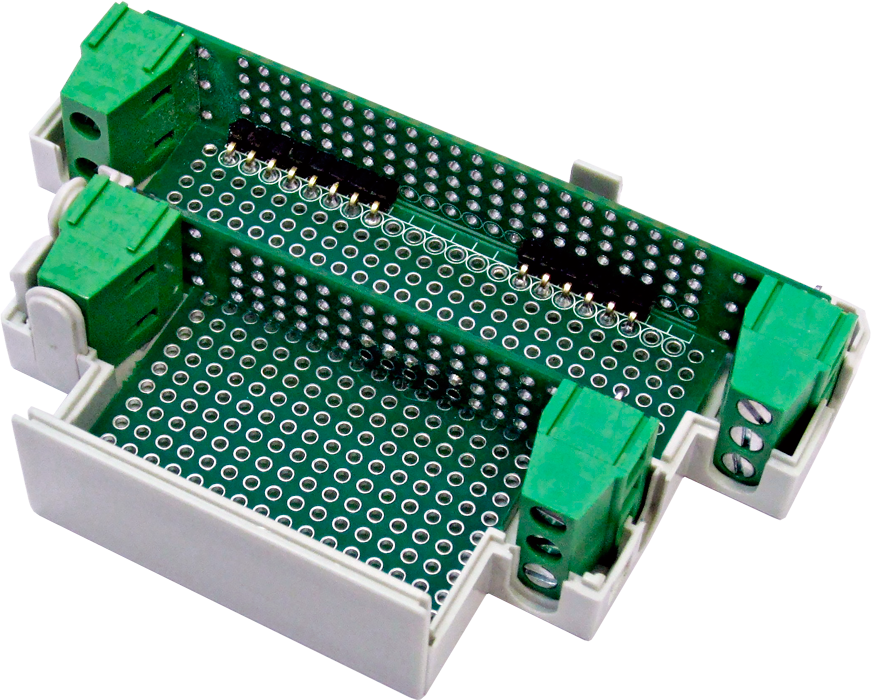

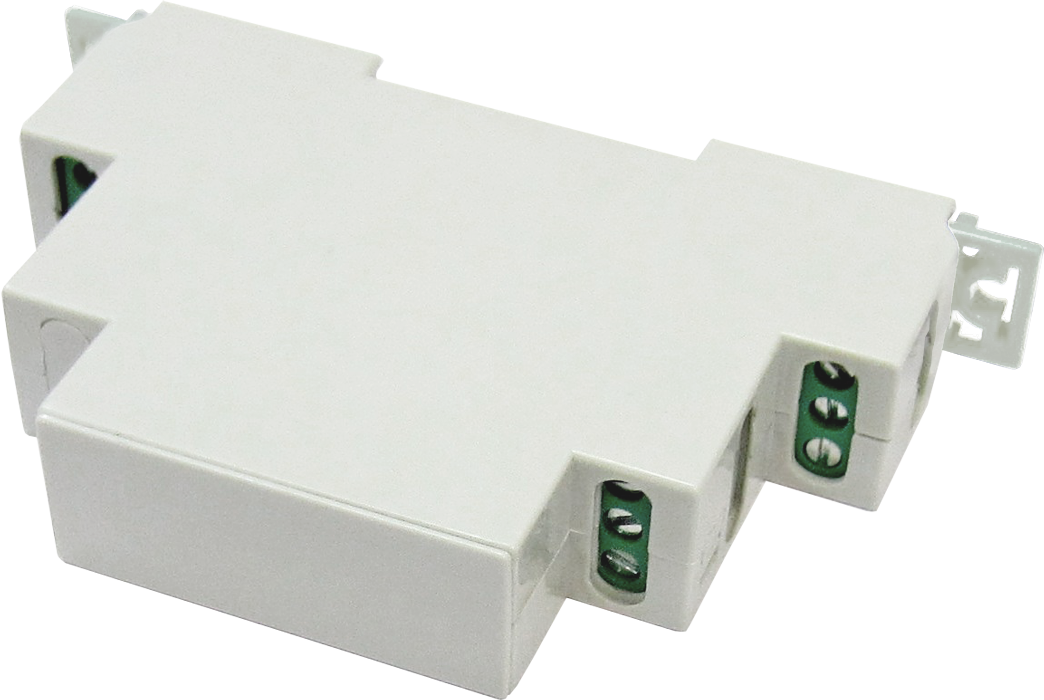

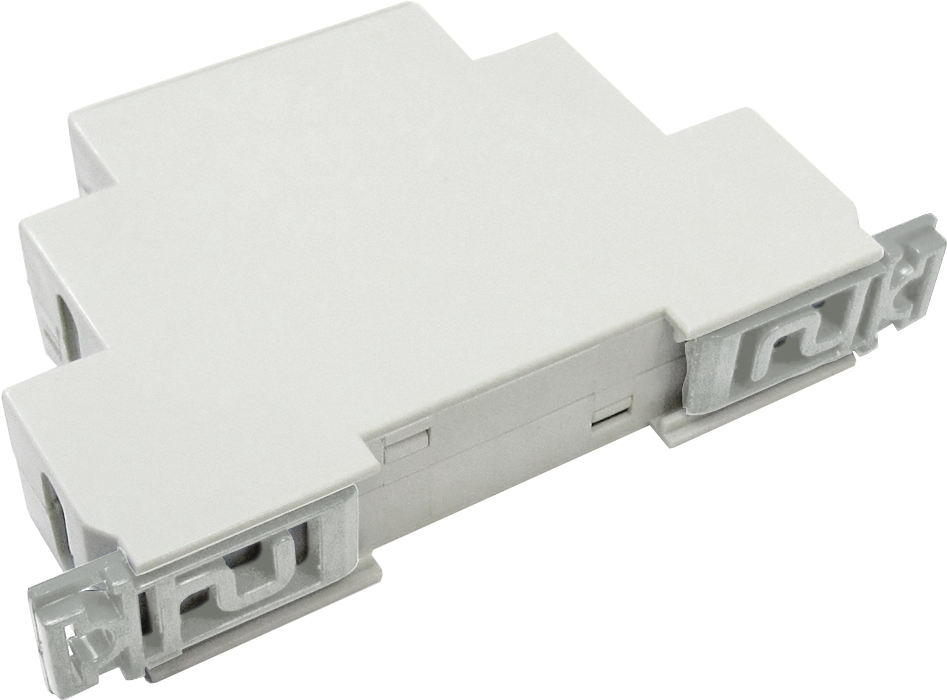

Набор КИТ-151 - это универсальный набор деталей для мекетирования и проектирования изделий РЭА. Материал корпуса - ABS пластик светло серого цвета (RAL7035). Крепление корпуса на DIN рейку (35мм) или на ровную поверхность. Класс горючести V0, самозатухающий пластик.

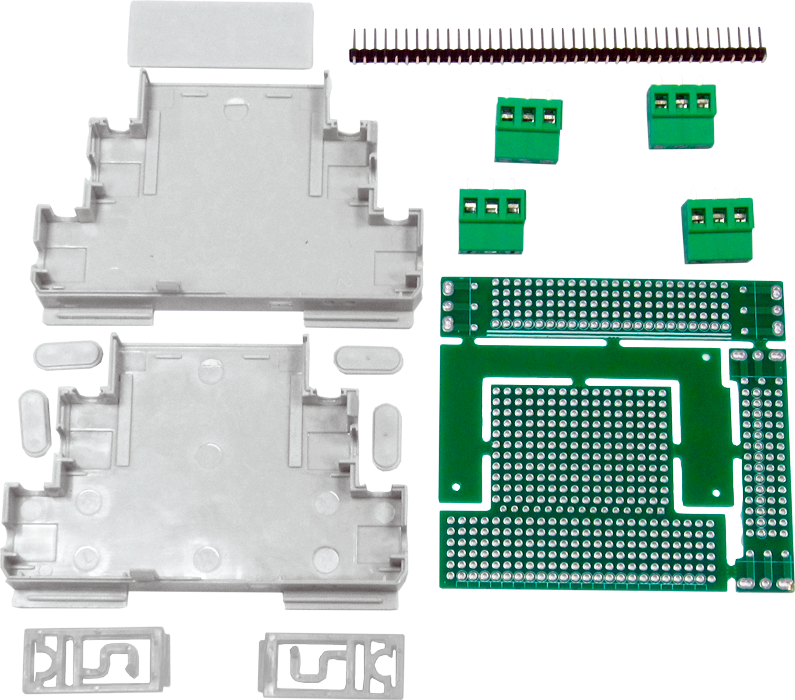

Один набор состоит из:
- корпус - 1 шт.
- плата - 1 шт.
- клеммы - 4 шт.
- соединители штыревые - 1шт.
- инструкция - 1 экз.
- пакет - 1шт.

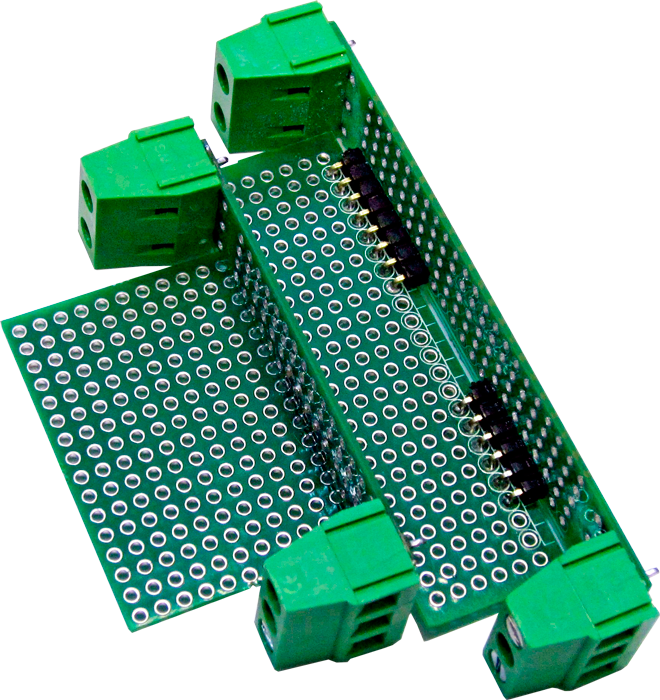

Платы допускают установку клемм; 2х7.5мм, 2х7.61мм, 3х5.0 или 3х5.05мм.
Тип клемм - MKDS 1.5 фирмы Phoenix Contact или аналогичных, например DG128, фирмы Degson.

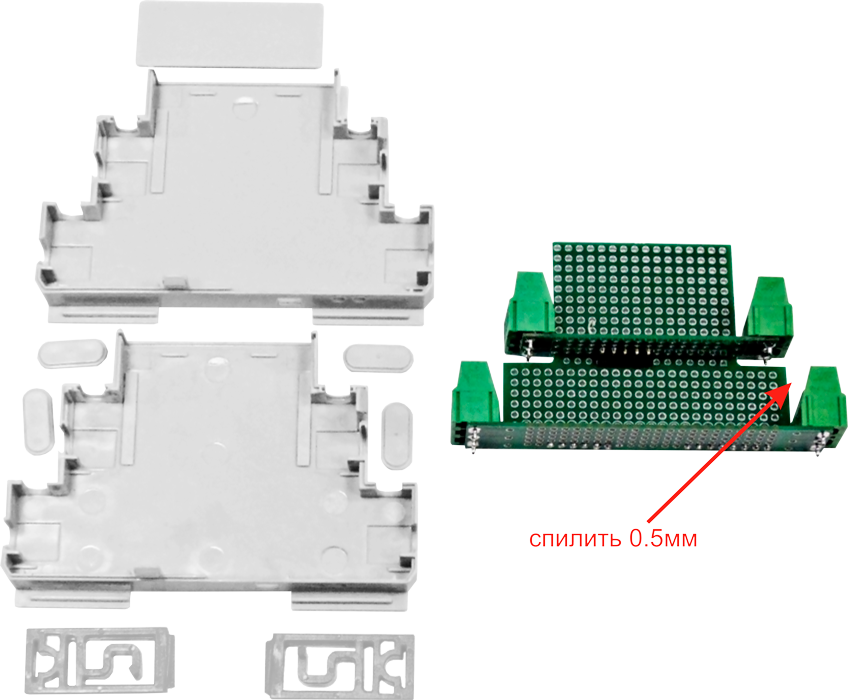

Возможна сборка только с одной нижней платой. В этом случае отверстия под клеммы надо закрыть, поставляемыми в комплекте заглушками.

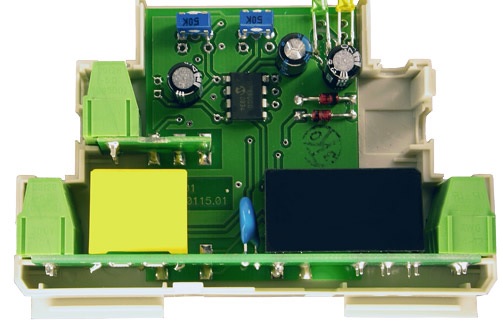

ПРИМЕР РАСПОЛОЖЕНИЯ ПЛАТЫ ЭЛЕКТРОННОГО УСТРОЙСТВА В КОРПУСЕ 151
Пример расположения платы в корпусе 151
Наименование

Заказной код для набора КИТ-151 (артикул)

Файл для скачивания
Дата файла
Корпус 151, контуры печатных плат 4640016937509 PCAD2006 26.05.2015
Инструкция КИТ-151  .PDF Скачать 26.05.2015
