Набор для проектирования и макетирования КИТ-161

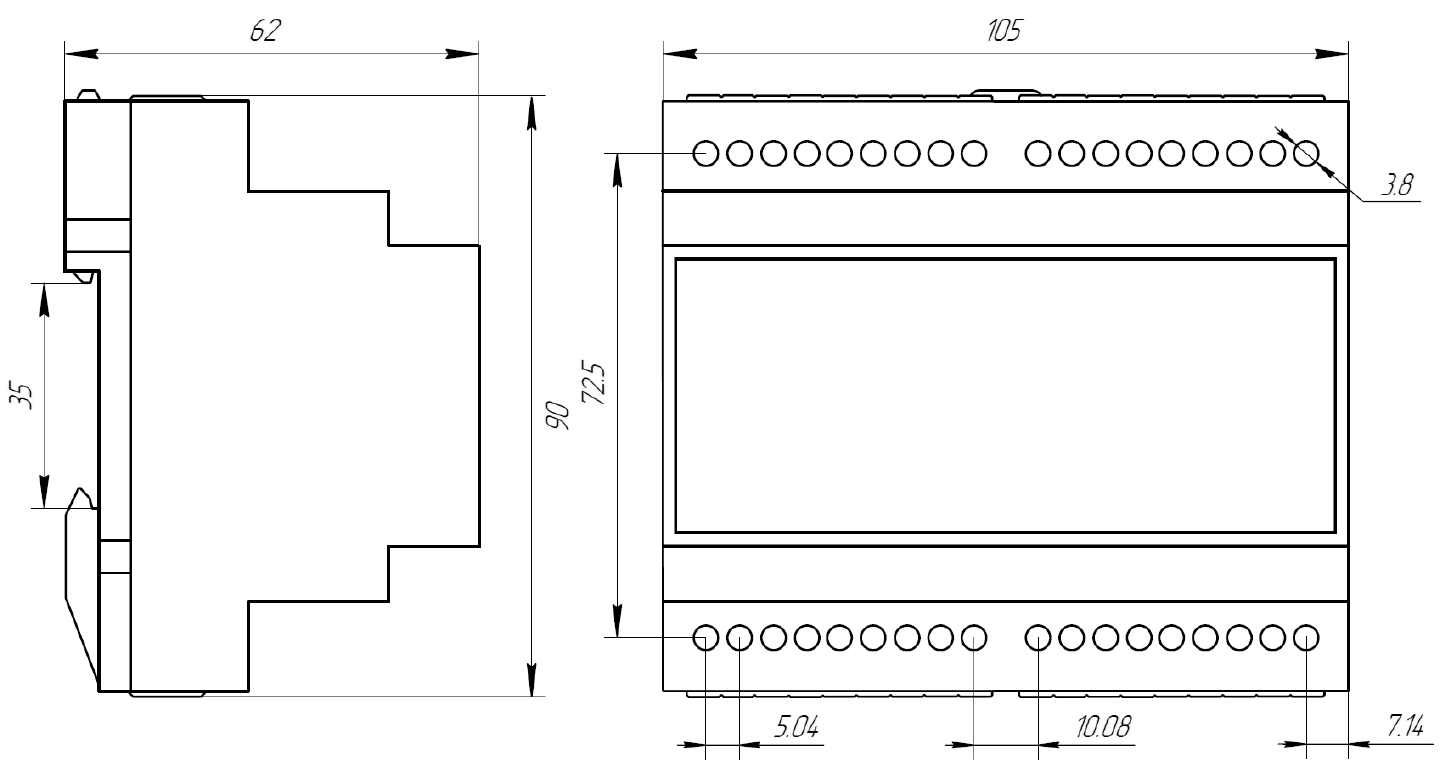

• Использование верхней платы и место смыкания плат определяется Вашим проектом
• Доработайте лицевую панель [4] (по Вашему проекту при необходимости)
• Смонтируйте элементы на верхней плате (по Вашему проекту при необходимости). Сторона платы безразлична
• Смонтируйте элементы на нижней плате (по Вашему проекту при необходимости). Сторона платы безразлична

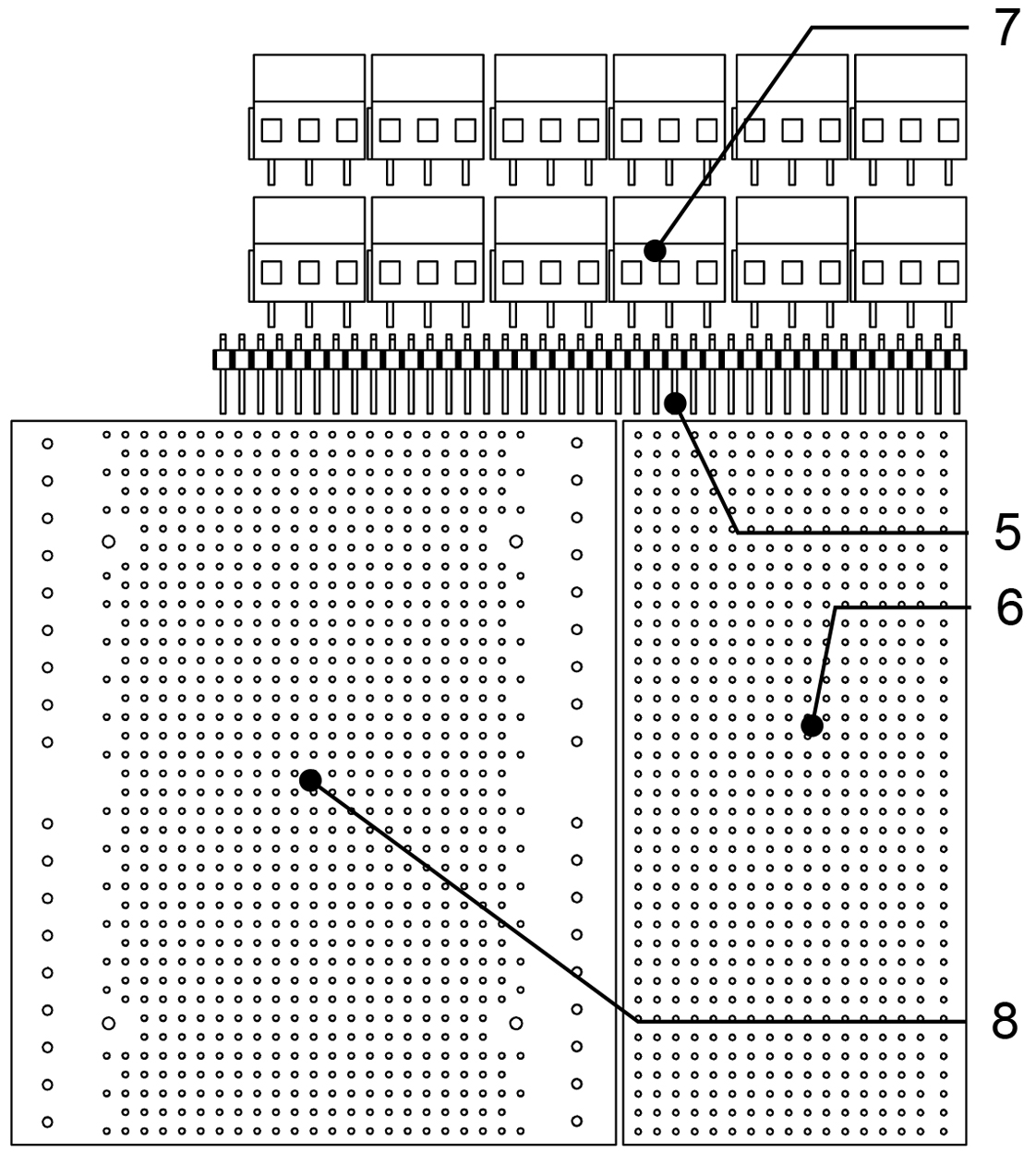

• Обрежете до нужного размера штыревой соединитель [5] и впаяйте его в верхнюю плату. Загнутые штыри должны распаиваться на верхней плате. Сторона пайки определяется Вашим проектом
• Внимание! на боковых поверхностях интерфейсных разъѐмов [7] могут находится пазы ориентированного сцепления в блок. Соберите интерфейсные разъемы [7] соблюдая ориентацию в 4-ре блока (количество по необходимости). Впаивайте блоки в сборе. Могут быть использованы не комплектные разъѐмы подходящей конструкции с шагом контактов от 5.0 до 5.1 мм.
• Создайте необходимые соединения элементов
• Соедините платы, припаяйте штыревой соединитель [5] к нижней плате, создайте соединения при необходимости (рис. 3)
• Защелкните лицевую панель [4] на корпусе [3] (это можно сделать после. Определяется наличием элементов, выведенных на лицевую панель)
• Вдвиньте собранные платы в корпус [3]
• Защѐлкните основание на корпусе. Платы в сборе могут быть предварительно закреплены на основании [1] 4-мя шурупами (не входят в комплект) и вдвигаться в корпус [3] совместно. Внимание! Основание имеет ориентацию, см. установку на рейку

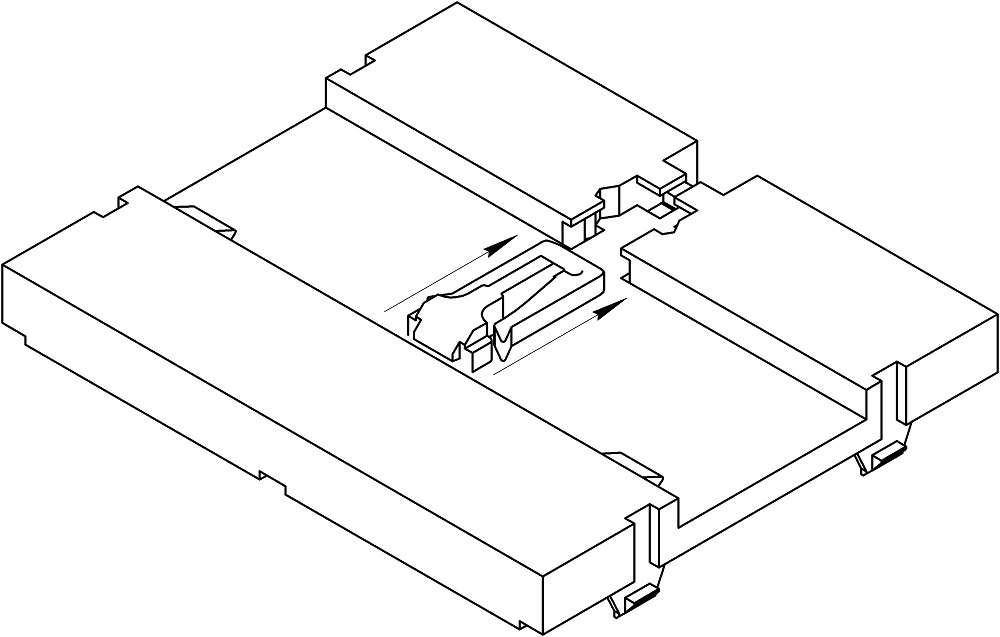

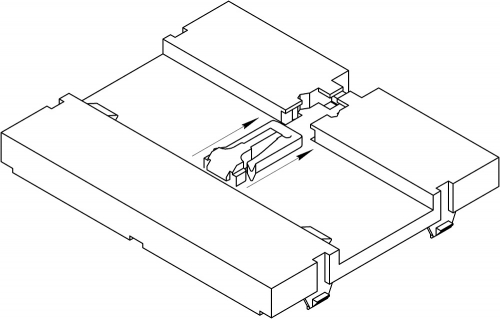

• Вставьте и переместите фиксатор [2] до упора, как на рис. 4

• Переместите фиксатор [2] до упора, как на рис. 4
• Зацепите выступы основания [1] за верхний край рейки
• Плотно прижмите корпус к рейке, оттягивая его вниз

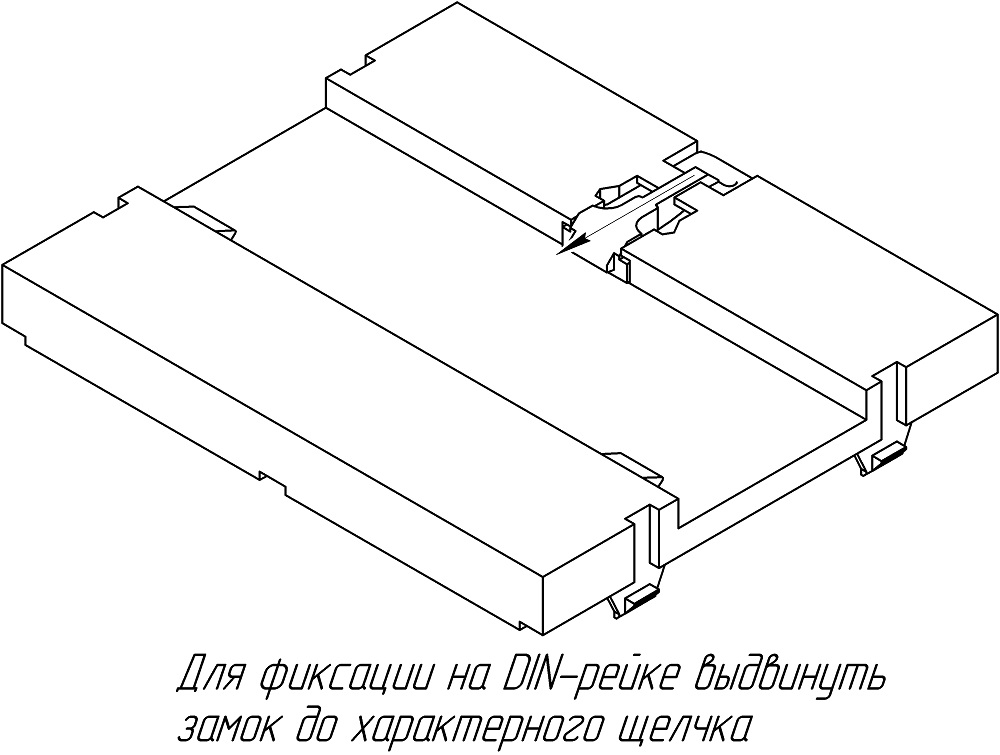

• Переместите фиксатор [2] до упора как на рис. 5

Демонтаж с рейки осуществляется в обратной последовательности. Для перемещения фиксатора [2] используйте подходящую шлицевую отвёртку.
