Реле приоритета нагрузки РПН-1 (реле контроля тока), работает без питания

Реле приоритета РПН-1-25   Реле приоритета РПН-1-40    Реле приоритета РПН-1-100

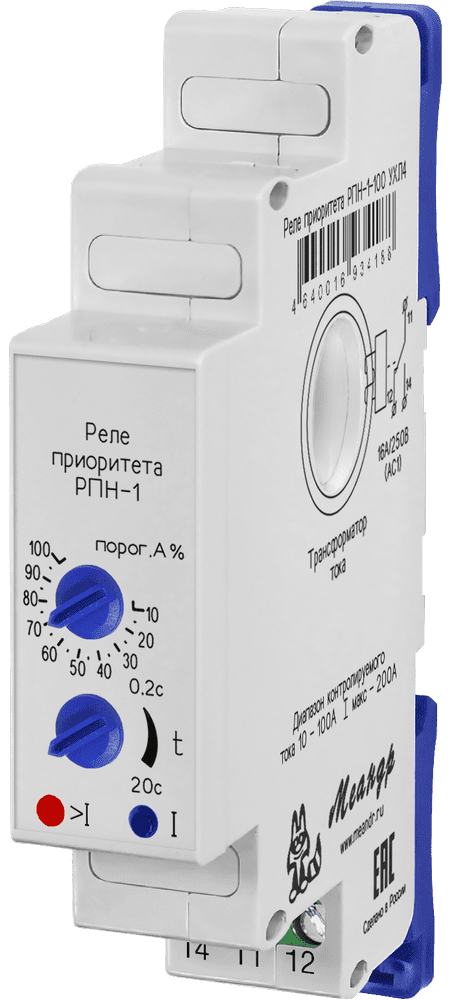

РПН-1-25 УХЛ4
2686.00 руб. с НДС

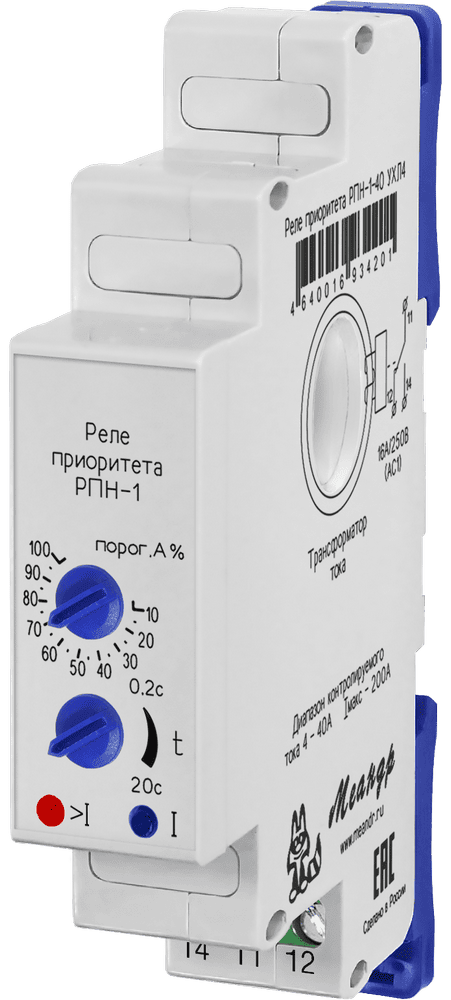

РПН-1-40 УХЛ4
2686.00 руб. с НДС

РПН-1-100 УХЛ4
2686.00 руб. с НДС

  • Перераспределение электроэнергии в электрических системах с лимитированной максимальной мощностью
  • Возможность использования в качестве реле максимального тока
  • Измерение тока с помощью встроенного трансформатора тока
  • Питание от контролируемого тока - не требует оперативного питания
  • Регулировка срабатывания по току от 10 до 100% максимального тока
  • Регулируемая задержка срабатывания от 0,2 до 20с

НАЗНАЧЕНИЕ РЕЛЕ
  Реле приоритета РПН-1 предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешённой максимальной мощности. Реле приоритета определит, когда суммарный ток электрической системы вернётся в заданные пределы и снова включит неприоритетные нагрузки.
  Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя.
 Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: регулятор порога срабатывания от максимального тока 10-100%, регулятор времени срабатывания реле «t», синий индикатор наличия тока «I», красный индикатор превышения тока «>I».

РАБОТА РЕЛЕ
 Реле не требует оперативного питания. Провод питания нагрузки вводится в отверстие корпуса. Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. При возвращении значения тока в исходное состояние реле выключается без задержки. Если во время этого отсчёта значение тока вернётся в пределы  установленных значений, работа будет продолжена без переключения исполнительного реле. Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока. Когда исполнительное реле выключено замкнуты контакты реле 11-12, когда включено - замкнуты контакты 11-14.

 ВНИМАНИЕ:   Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
 Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РПН-1
Параметр Ед.изм. РПН-1-25 РПН-1-40 РПН-1-100
Питание

от контролируемого тока
Частота контролируемого тока
Гц
50
Диапазон контролируемого тока (по исполнениям)
А
2,5-25
4-40
10-100
Порог срабатывания от максимального значения тока
%
10-100
Погрешность измерения тока (при 250С)
%
10
Погрешность при изменении температуры
%
-0,1...0,3
Погрешность установки срабатывания
%
15
Гистерезис
%
10
Задержка срабатывания реле,  t
с
0,2-20
Максимальный длительный входной ток
А
250
Номинальное/максимальное коммутируемое напряжение
В
250/400
Максимальный коммутируемый ток: АС250В 50Гц (АС1) DC30B (DC1)
А
16
Максимальный коммутируемый ток (<4c при скважности 10)
А
30
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Электрическая прочность (питание - контакты)
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

1 переключающий
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Диапазон рабочих температур
0С
-25....+55
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
Степень загрязнения в соответствии с
ГОСТ 9920-89
  2
Относительная влажность воздуха
%
до 80 (при 250С)
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Диаметр отверстия для измеряемого проводника мм 13
Масса
кг
0,095
0.095
0,08

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы РПН-1

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РПН-1 (1)

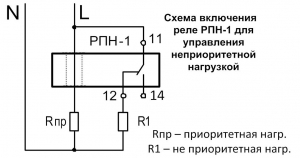

Включение реле РПН-1 для управления не приоритетной нагрузкой

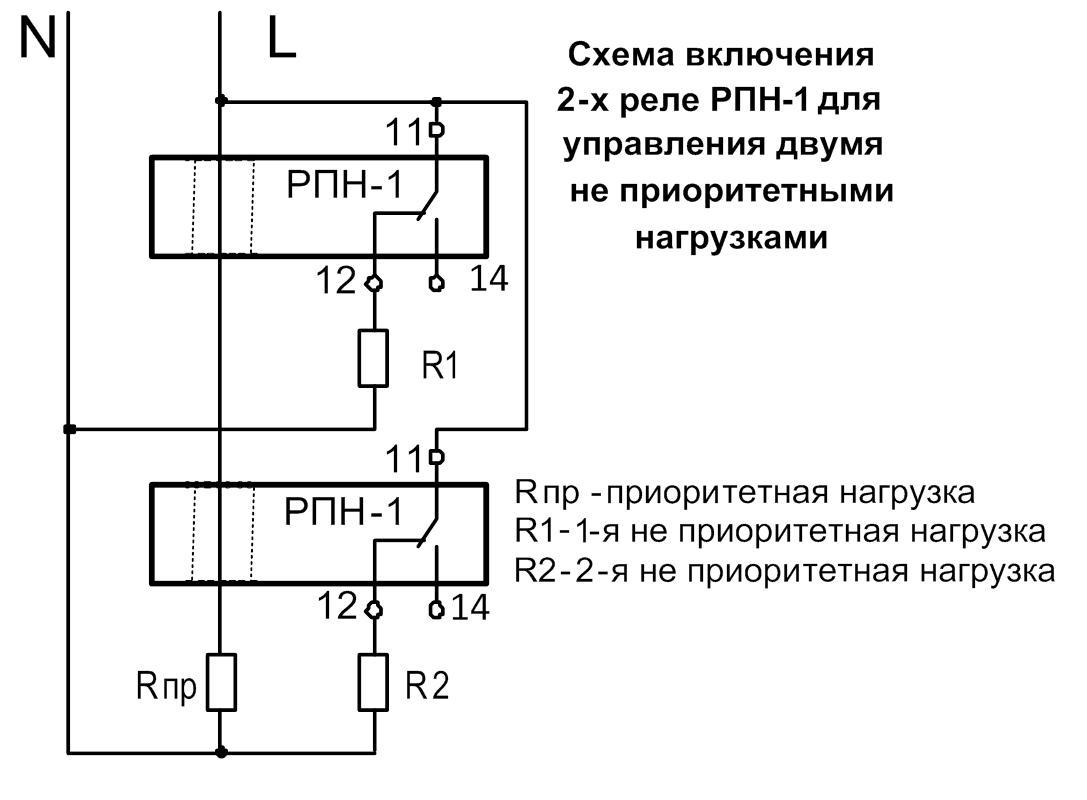

Включение 2-х реле РПН-1 для управления двумя не приоритетными нагрузками
Схема подключения РПН-1 (2)
Схема подключения РПН-1 (3)
Пример подключения с неограниченным количеством реле РПН.
Таким образом, настроив разные пороги по РПН обеспечивается ступенчатый вывод или возврат неприоритетной нагрузки в сеть.

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле РПН-1

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
РПН-1-25 УХЛ4
РПН-1-40 УХЛ4
РПН-1-100 УХЛ4
4640016934195
4640016934201
4640016934188
Руководство по эксплуатации PDF  Скачать v08 12.21

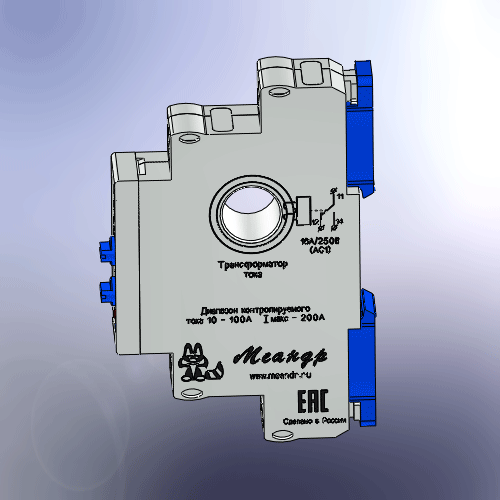

3D модель STEP Скачать 12.21
