Измеритель тока короткого замыкания и сопротивления цепи фаза-ноль сети ВРТ-М03 с функцией вольтметра и релейным выходом

ВРТ-М03
ВРТ-М03 АС230В УХЛ4 стандарт
3578.00 руб. с НДС

ВРТ-М03 АС230В УХЛ2 спец.
3859.00 руб. с НДС


  • Постоянное измерение и индикация тока короткого замыкания в цепи фаза-ноль сети
  • Постоянное измерение и индикация напряжения сети
  • Сравнение тока КЗ с током срабатывания вводного автомата.
  • Контроль проводника РЕ
  • Световая индикация обрыва нуля, несоответствия характеристики вводного автомата току КЗ и аварии РЕ
  • Замыкающий контакт включения аварийной сигнализации
НАЗНАЧЕНИЕ
     Цифровой одномодульный вольтметр прямого включения ВРТ-М03, совмещённый с измерителем тока короткого замыкания и сопротивления цепи фаза-ноль и контролем состояния защитного провода РЕ, предназначен для постоянного мониторинга напряжения сети. Кроме постоянного мониторинга напряжения сети, прибор позволяет оценить способность срабатывания установленных автоматических выключателей (правильность выбора их номинала) на вводе в дом или квартиру при коротком замыкании, т.е. хватит ему тока КЗ для мгновенного срабатывания или нет.
      Все имеющиеся сегодня приборы защиты от обрыва нуля реагируют только на перекос фазных напряжений, возникающий при не симметричных нагрузках на фазы при обрыве нуля. При обрыве нуля и при симметричных нагрузках на фазы (электродвигатели и пр.) они не срабатывают. Основная задача данного прибора - постоянная проверка соответствия состояния электрической сети и сравнение с установленным автоматом защиты, это гарантирует мгновенное срабатывание установленного автомата при коротком замыкании. Является средством контроля. Периодической поверке не подлежит.

       ВНИМАНИЕ: Устанавливать прибор ТОЛЬКО до УЗО!

КОНСТРУКЦИЯ
       Вольтметры выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели приборов  расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания информации и сигнала аварии.

       ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается.

РАБОТА
        При включении прибор ВРТ-М03 показывает текущее напряжение сети. Через 1 минуту после включения производится автоматическое измерение тока КЗ и сравнение с запрограммированным значением автоматического выключателя. Если измеренное значение меньше допустимого (достаточного для мгновенного срабатывания) - включается звуковой сигнал и загорается светодиод "КЗ". Выключить звуковой сигнал можно нажатием кнопки, светодиод будет гореть до устранения неисправности. Автоматическое измерение тока КЗ производится каждые 24 часа. Запуск измерения тока КЗ вручную возможен не ранее 30 секунд после предыдущего измерения.
        Просмотр параметров:

        1-е нажатие - индикация максимального напряжения с момента последнего сброса.

        2-е нажатие - индикация минимального напряжения с момента последнего сброса.

3-е нажатие - индикация количества включений (пропаданий сетевого напряжения) с момента последнего сброса.

4-е нажатие - индикация усреднённого тока КЗ с момента последнего сброса (сопровождается миганием светодиода "КЗ").

        5-е нажатие - индикация запрограммированного значения тока и характеристики автомата защиты.

6-е нажатие - напряжение PE (сопровождается миганием светодиода "РЕ"). При напряжении PE более 50В - индикация Err. Если при работе выбран режим PE0, то будут прочерки.

        7-е нажатие - возврат в начало (режим индикации напряжения)

        Без нажатия кнопки через 10с выход в режим индикации напряжения.


        Программирование прибора:
        Длительное нажатие кнопки (5 секунд) - сброс всей накопленной информации.
        Задание порога срабатывания защиты осуществляется кнопкой. Удерживать кнопку 10с. На 5-й секунде произойдёт сброс накопленной информации. На 10-й - появится установленное значение автомата (по умолчанию С16).
        Последующими нажатиями (см таблицу ниже), установить и двойным кликом выбрать характеристику (B, C или D), затем одинарными кликами установить и двойным кликом выбрать ток автомата (через 10 секунд запоминание и выход в рабочий режим).

Пороги срабатывания ВРТ-М02 по току короткого замыкания:
Номинал автомата, А Максимальный ток срабатывания электромагнитного расцепителя автомата с учётом характеристики, А Порог срабатывания ВРТ-М02 по току КЗ, А (Iкз макс + 20%)
B C D B C D
10 50 100 200 60 120 240
16 80 150 320 96 192 384
25 125 250 500 150 300 600
32 160 320 640 192 384 768
40 200 400 800 240 480 960
50 250 500 1000 300 600 1200
63 315 630 1260 378 756 1512
80 400 800 - 480 960 -
100 500 1000 - 600 1200 -


        Следующее нажатие кнопки переключит в режим задания контроля "РЕ". РЕ0 - контроль отключён (для работы прибора в двухпроводных сетях без провода РЕ). РЕ1 - контроль включён.
        Выбранный режим работы будет сохранен в памяти микроконтроллера и вольтметр переключится в рабочий режим автоматически.При токе КЗ больше 999А - циклический вывод бегущей строкой.
        Прибор ВРТ-М03 фиксирует в реальном времени изменение тока короткого замыкания в цепи фаза-ноль (при обрыве нуля оно резко возрастает) и в случае его повышения сигнализирует об этом.
        Прибор программируется пользователем на конкретный тип автомата защиты (от 10 до 100А, характеристики B, C или D, заводская настройка - С16). Периодически проверяет ток КЗ, сравнивает с допустимым током для данного автомата, с учётом его
характеристики (B, C или D) т.е. кратности тока срабатывания (примерно на 20% больше максимального тока). При недостаточности тока КЗ для мгновенного срабатывания - выдаёт звуковой и световой сигнал (мигание красного светодиода "авария КЗ") до вос-
становления цепи (устранения неисправности) или перепрограммирования на меньший ток автомата. По нажатию кнопки на перед ней панели показывает измеренный ток КЗ в сети и сопротивление цепи фаза-ноль, максимальное, минимальное зафиксированное
напряжение и количество пропаданий сетевого напряжения.
        Также ВРТ-М03 проверяет целостность защитного провода РЕ. При появлении на нём напряжения или его обрыве - срабатывает звуковая и световая (горит красный светодиод "авария РЕ") сигнализация.
        Применение этого прибора позволит вовремя обнаружить неисправность электропроводки и, тем самым, снизит вероятность возникновения пожара при коротком замыкании в сети, а также снизит вероятность поражения человека электрическим током при появлении напряжения на корпусе оборудования при аварии защитного проводника РЕ.
        ВНИМАНИЕ: Сохранения параметров не происходит при просмотре событий.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВРТ-М03
Параметр Ед.изм. ВРТ-М03
Питание   от измеряемого напряжения
Частота измеряемого напряжения Гц
45…65, 400*
Диапазон измерения напряжения на клеммах N, L В
AC20...300
Диапазон измерения напряжения на входе PE В AC0...100
Напряжение включения при аварии PE В >50
Основная погрешность измерений напряжения %
1 ±1 ед. младшего разряда
Основная погрешность измерений тока КЗ %
5 ±1 ед. младшего разряда
Потребляемая мощность, не более ВА
1,5
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 2000 / 240
Максимальное коммутируемое напряжение В 250
Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее циклов 10 х 106
Электрическая износостойкость, не менее циклов циклов
Количество и тип выходных контактов   1 замыкающий контакт
Диапазон рабочих температур (по исполнениям) 0С
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения 0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)
УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9
IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Относительная влажность воздуха % до 80 при 250С
Высота над уровнем моря м до 2000
Рабочее положение в пространстве
произвольное
Режим работы
непрерывный
Габаритные размеры мм
22 х 93 х 62
Масса кг
0,05
Средний срок службы, не менее лет
8
Средняя наработка на отказ, не менее ч
10000
* - Спец.исполнение

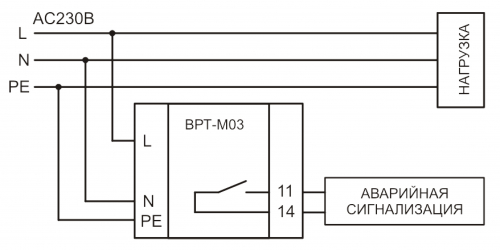

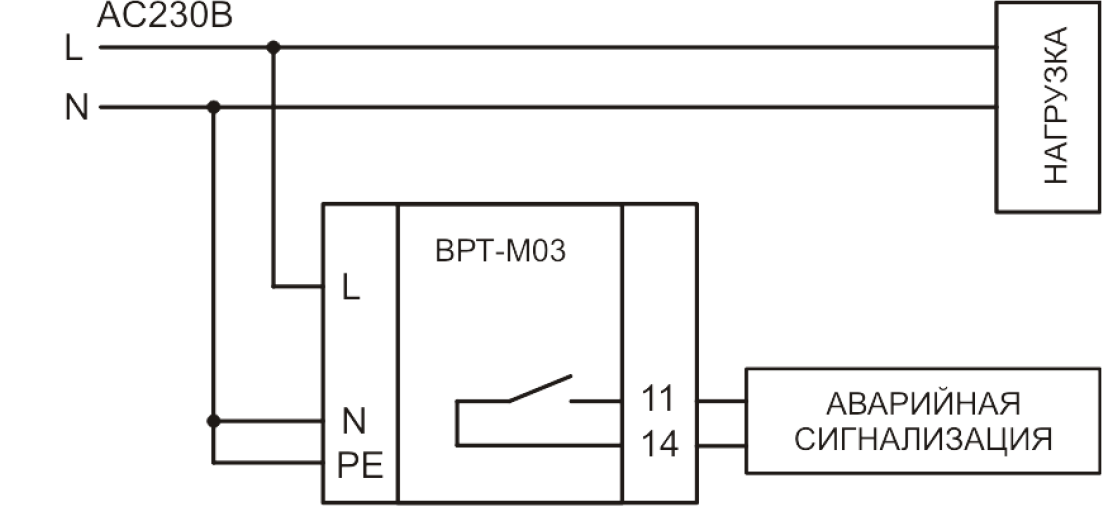

СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ТРЁХПРОВОДНОЙ СЕТИ СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ДВУХПРОВОДНОЙ СЕТИ
Схема подключения ВРТ-М03 для трёхпроводной сети Схема подключения ВРТ-М03 для двухпроводной сети

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ

ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
