Реле времени РВО-П3-14 с 3 контактными группами, напряжение питания АС380В, только УХЛ4

АНАЛОГОВ НЕТ
Реле времени РВО-П3-14
спец. изделие
по запросу


  • Диапазон выдержки времени от 0,01с до 999мин
  • Установка выдержки времени осуществляется с помощью трёх декадных кнопочных переключателей
  • 2 диаграммы работы
  • 3 переключающие группы контактов 7А/250В
  • Индикатор наличия питания и состояния встроенного реле

НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени РВО-П3-14 (далее реле) предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле используется в системах автоматики, как комплектующее изделие.

КОНСТРУКЦИЯ РЕЛЕ

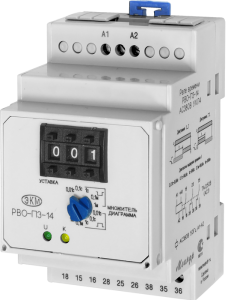

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: три кнопочных переключателя «уставка» для задания выдержки времени (t) установка значений сотен 0-9 десятков 0-9 и единиц 0-9, поворотный переключатель «множитель/диаграмма» для выбора диаграммы работы и задания временного диапазона, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «К».

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
 Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
  Диаграмма работы выбирается с помощью переключателя «множитель/диаграмма» и имеет 5 диапазонов выдержки. Требуемая выдержка времени (t) определяется путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы», на множитель выбранного диапазона на переключателе «множитель/диаграмма». В исходном состоянии встроенного исполнительного реле замкнуты контакты 15-16, 25-26, 35-36. При включённом исполнительном реле замкнуты контакты 15-18, 25-28, 35-38 и горит индикатор «К». При текущем отсчёте установленного времени индикатор питания «U» периодически загорается. Напряжение питания АС400В подаётся на клеммы «А1» и «А2».

 ВНИМАНИЕ: Для изменения диапазона выдержки времени реле необходимо выключить.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П3-14
Параметр
Ед.изм.
Значение
Напряжение питания
В
АС400 ± 10%
Диапазон выдержек времени

0,01-9,99с, 0,1-99,9c, 1-999c, 0,1-99,9мин, 1-999мин
Погрешность отсчета выдержки времени, не более
%
5
Время  готовности, не более
с
0,15
Время повторной готовности, не более
с
0,1
Максимальное коммутируемое напряжение
В
250
Максимальный коммутируемый ток:  АС250В 50Гц (АС1)/ DC30В (DC1)
А
 7
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)
ВА/Вт
1750/210
Максимальное коммутируемое напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Степень защиты реле (по корпусу/по клеммам)

IP40/IP20
Количество и тип контактов

3 переключающие группы
Диапазон рабочих температур
0C
-10 ... +55
Температура хранения
0C
-40 ... +70
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
53х90х63
Масса
кг
0,14

ДИАГРАММЫ РАБОТЫ РЕЛЕ

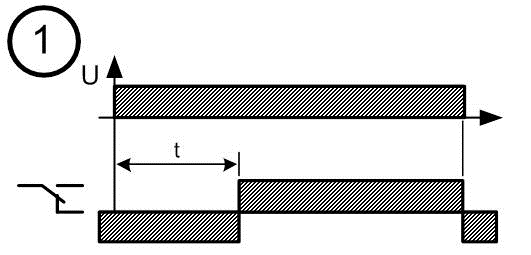

Диаграмма работы реле времени № 1
 Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.

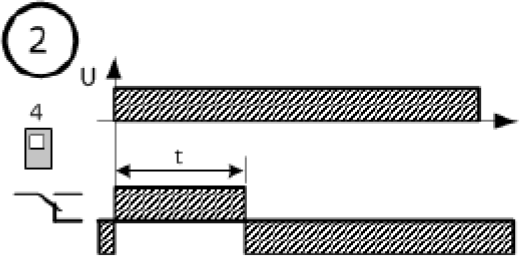

Диаграмма работы реле времени № 2
 Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).

СХЕМА ПОДКЛЮЧЕНИЯ

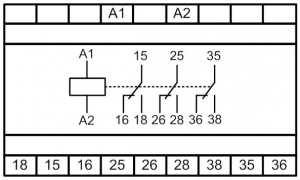

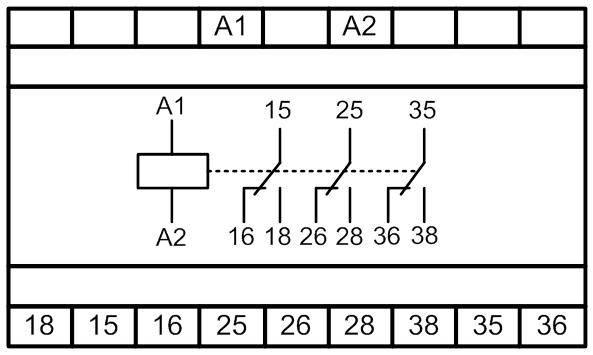

Схема подключения РВО-П3-14

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

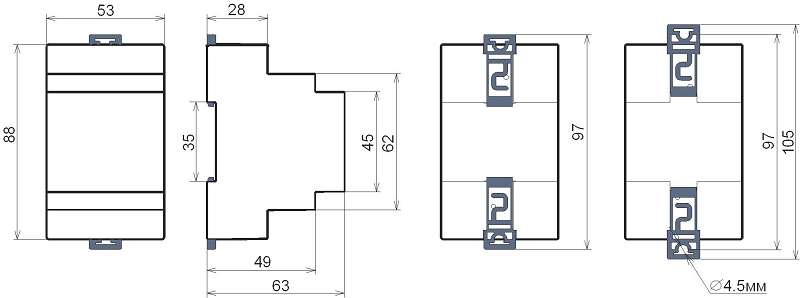

Габариты РВО-П3-14

ТУ 3425-007-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
Дата файла
РВО-П3-14 АС400В УХЛ4
4640016932931
04.06.2015
Русский
