Реле контроля фаз РКФ-М06-13 для крановых двигателей
|
|
РКФ-М06-13-15 AC400В УХЛ4
|
1920.00 руб. с НДС
|
|
РКФ-М06-13-22 AC690В УХЛ4
|
4861.00 руб. с НДС
|
Отличительные особенности реле
|
Параметры/Наименование
|
РКФ-М06-11-15
общепромышленное
|
РКФ-М06-12-15
для электродвигателей
|
РКФ-М06-13-15
для крановых электродвигателей
|
|
Контроль обрыва фазы
|
+
|
+
|
+
|
|
Контроль "слипания" фаз
|
+
|
+
|
+
|
|
Контроль чередования фаз
|
+
|
+
|
нет
|
|
Контроль асимметрии фаз
|
>30%
|
5...25% (регулируемый)
|
|
|
Контроль повышения напряжения
|
1,3Uном
|
1,3Uном
|
1,3Uном
|
|
Контроль снижения напряжения
|
0,8...1,1Uном (регулируемый)
|
Синфазном снижении напряжения ниже – 0,5Uном
|
|
|
Задержка срабатывания, с
|
0,1-10
|
0,15
|
|
-
Регулируемый порог контроля асимметрии фаз 5%...25%
- Фиксированный порог срабатывания при превышении напряжения 1.3Uном
-
Контроль обрыва фаз и "слипания" фаз
-
Регулируемая задержка срабатывания 0,1...10с
-
Не требует дополнительного напряжения питания
-
Защита трёхфазных крановых асинхронных двигателей и реверсивных электроприводов мощностью 0.7 (0.5) кВ (для РКФ-М06-13-22)
НАЗНАЧЕНИЕ
Реле контроля фаз РКФ-М06-13-15 (далее реле) предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения. Технические характеристики приведены в таблице ниже.
КОНСТРУКЦИЯ

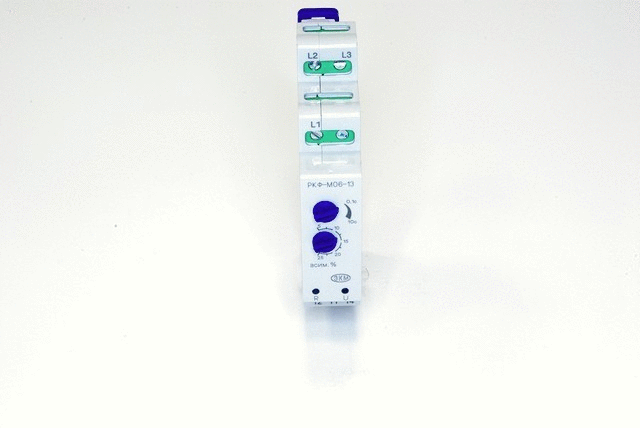

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель асимметрии (разбаланса) фаз, зелёный индикатор «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвёртку 0,6*3,5мм
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Фазы А, В, С контролируемой сети подключаются к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. Схема подключения реле представлена на рисунке ниже.
При подаче питания на реле загорается жёлтый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24-замыкаются) и загорается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения «асим.%», при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на рисунке с диаграммой ниже, где «t»-установленная задержка срабатывания реле.
|
Параметр
|
Ед.изм.
|
AC400В | |||||||
|
Номинальное напряжение Uном 50Гц
|
В
|
400 | |||||||
|
Минимальное допустимое линейное напряжение
|
В
|
210 | |||||||
|
Максимальное допустимое линейное напряжение
|
В
|
560
|
|||||||
| Пределы регулирования ассиметрии линейных напряжений | 5...25% Uном | ||||||||
|
Погрешность отсчёта установленного значения асимметрии линейных напряжений
|
0,05Uном
|
||||||||
|
Погрешность установки значения асимметрии линейных напряжений
|
±5%
|
||||||||
| Гистерезис напряжения порога срабатывания | 0,025 Uном | ||||||||
| Потребляемая мощность, не более | ВА | 2 | |||||||
|
Время выключения встроенного реле:
|
|||||||||
|
синфазное снижение напряжения ниже 0,5 Uном
|
с
|
0,1
|
|||||||
|
обрыв одной фазы
|
с
|
0,1-10
|
|||||||
|
обрыв двух или трех фаз
|
с
|
0,1
|
|||||||
|
ассиметрии линейных напряжений 5...25%
|
с
|
0,1-10
|
|||||||
|
"слипание" фаз
|
с
|
0,1-10
|
|||||||
|
превышении напряжения выше 1,3Uном ±5%
|
с
|
0,1
|
|||||||
|
Погрешность времени срабатывания, не более
|
±10%
|
||||||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | А | 8 | |||||||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА/Вт | 2000/240 | |||||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||||||
| Максимальное напряжение между цепями питания и контактами реле | В | 2000 (АС 50 Гц 1 минута) | |||||||
| Механическая износостойкость, не менее | 10х106 | ||||||||
| Электрическая износостойкость, не менее | 100000 | ||||||||
| Количество и тип контактов | 2 переключающие группы | ||||||||
| Диапазон рабочих температур (по исполнениям) | 0C |
-25...+55 |
|||||||
| Температура хранения | 0C | -40...+70 | |||||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | ||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | ||||||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||||||
| Относительная влажность воздуха | до 80% (при 250C) | ||||||||
| Высота над уровнем моря | м | до 2000 | |||||||
| Рабочее положение в пространстве | произвольное | ||||||||
| Режим работы | круголосуточный | ||||||||
| Габаритные размеры | мм | 18х93х62 | |||||||
| Масса, не более | кг | 0,07 | |||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКФ-М06-13-22
| Параметр | Ед.изм. | РКФ-М06-13-22 АС500В | РКФ-М06-13-22 АС690В | РКФ-М06-13-22 АС715В |
| Номинальное линейное напряжение ,Uном 50Гц | B | 500 | 690 | 715 |
| Минимальное допустимое линейное напряжение | В | 250 | 350 | 360 |
| Максимальное допустимое линейное напряжение | В | 700 | 950 | 980 |
| Пределы регулирования асимметрии линейных напряжений | В | 5...25% Uном | ||
| Погрешность отсчѐта установленного значения асимметрии линейных напряжений | В | 0.05 Uном | ||
| Погрешность установки значения асимметрии линейных напряжений | В | ± 5% Uном | ||
| Гистерезис напряжения порога срабатывания | В | 0.025 Uном | ||
| Потребляемая мощность, не более | ВА | 2 | ||
| Время выключения встроенного реле при: | ||||
| синфазное снижение напряжения ниже 0.5 Uном | с | 0.1 | ||
| обрыв одной фазы | с | 0.1-10 | ||
| обрыв двух или трѐх фаз | с | 0.1 | ||
| асимметрии линейных напряжений 5...25% | с | 0.1-10 | ||
| «слипание» фаз | с | 0.1-10 | ||
| превышение напряжения выше 1.3 Uном ± 5% Uном | с | 0.1 | ||
| Погрешность времени срабатывания, не более | % | ±10 | ||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | А | 8 | ||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА / Вт | 2000 / 240 | ||
| Максимальное коммутируемое напряжение | В | 400 (АС1/2А) | ||
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1 мин.) | ||
| Механическая износостойкость, не менее | циклов | 10 х 106 | ||
| Электрическая износостойкость, не менее | циклов | 100000 | ||
| Количество и тип контактов | 2 переключающие группы | |||
| Диапазон рабочих температур | °С | -25…+55 | ||
| Температура хранения | °С | -40…+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | % | до 80 (при 25°С) | ||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 22 х 93 х 62 | ||
| Масса | кг | 0.095 | ||

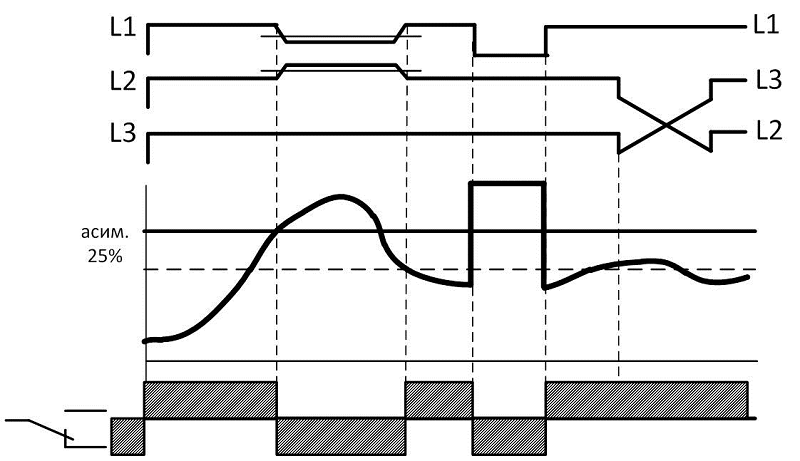

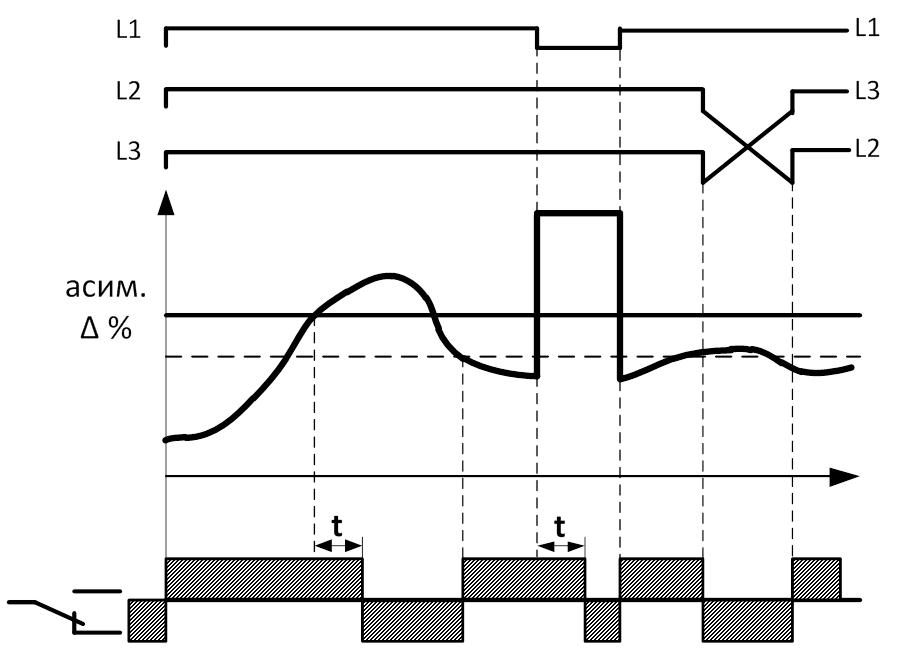

ДИАГРАММЫ РАБОТЫ РЕЛЕ
| РКФ-М06-13-15 | РКФ-М06-13-22 |
 |
 |

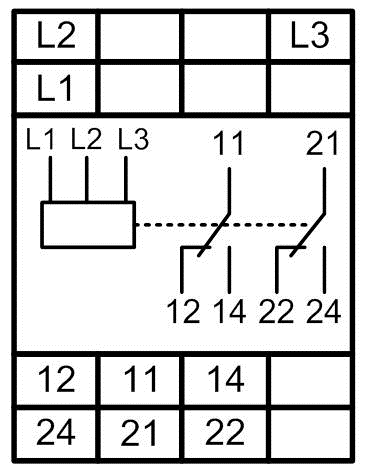

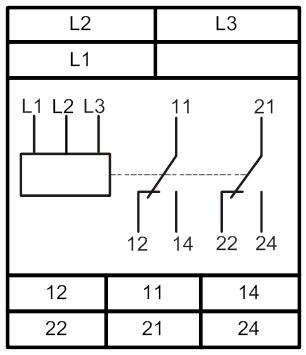

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
| РКФ-М06-13-15 | РКФ-М06-13-22 |
 |
 |
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| РКФ-М06-13-15 | РКФ-М06-13-22 |
 |
 |
ВАРИАНТ ЗАЩИТЫ ДО IP40
ТУ 3425-003-31928807-2014
