Реле контроля трехфазного напряжения РКН-3-18-08 без функции контроля чередования фаз, фиксированные пороги
Снят с производства аналог РКН-3-18-15
|
РКН-3-18-08 АС220В 50Гц УХЛ4
|
РАСПРОДАЖА
склад - 1шт.
|
- Контроль напряжения в сетях с заземленной нейтралью
- Контроль перенапряжения по любой из фаз
- Контроль снижения напряжения любой из фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Фиксированное значение верхнего порога срабатывания 286В
- Фиксированное значение нижнего порога срабатывания 154В
- Задержка срабатывания от 0,1 до 10 сек.
НАЗНАЧЕНИЕ
Реле контроля трехфазного напряжения предназначено для контроля наличия и «слипания» фаз в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) фиксированного порога. Технические характеристики реле приведены в таблице
|
напряжение питания фазное Uном, 50 Гц
|
220 В
|
|
максимальное/минимальное допустимое напряжение
|
330/130 В
|
|
контроль перенапряжения
|
286 В
|
|
контроль снижения напряжения
|
154 В
|
|
погрешность порога срабатывания
|
+/-2,5% Uном
|
|
погрешность установки порогов срабатывания
|
+/-5% Uном
|
|
мощность, потребляемая от сети
|
не более 4 ВА
|
|
ширина зоны гистерезиса порога срабатывания
|
+/-2,5%
|
|
задержка срабатывания реле
|
0,1-10с
|
|
количество и тип контактов
|
2 переключающие группы
|
|
максимальный коммутируемый ток при активной нагрузке
АС 250 В, 50 Гц (АС1)
DC 30B (DC1)
|
8А
|
|
максимальное коммутируемое напряжение
|
400В
|
|
максимальная коммутируемая мощность
|
2000ВА
|
|
механическая износостойкость, циклов не менее
|
10х106
|
|
максимальное напряжение между цепями питания и контактами реле
|
100000
|
|
степень защиты по корпусу
по клеммам
|
АС2000В
|
|
диапазон рабочих температур
|
IP40
IP20
|
|
относительная влажность воздуха
|
-250....+550 С
|
|
высота над уровнем моря
|
до 80% при 250 С
|
|
рабочее положение в пространстве
|
до 2000 м
|
|
режим работы
|
произвольное
|
|
климатическое исполнение
|
круглосуточный
|
|
|
УХЛ4
|
КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2 Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени.На лицевой панели прибора расположен регулятор времени срабатывания , а также красные индикаторы ошибок сети («U>», «U<»), желтый индикатор включения встроенного электромагнитного реле («R») и три зеленых индикатора «L1», «L2», «L3» для индикации обрыва фаз.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N. Пример схемы подключения смотри на рис.2.
Подключение нулевого провода к клемме N обязательно!
Задержка срабатывания реле выставляется регулятором времени срабатывания. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчета времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «R» сигнализирует об отсчете задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трех фаз реле выключается без отсчета задержки времени срабатывания установленной пользователем. В таблице приведено соответствие характера ошибки и ее индикации. Прочерк в таблице означает, что на состояние соответствующего индикатора ошибка влияния не оказывает. Работа реле в зависимости от контролируемых параметров представлена на соответствующих диаграммах.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
|

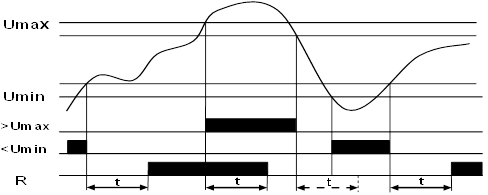

контроль напряжения
 |
|

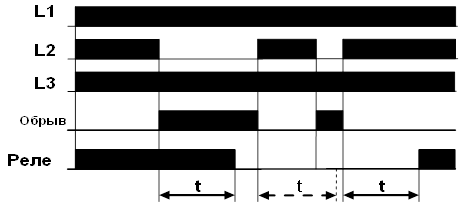

контроль обрыва фаз
 |

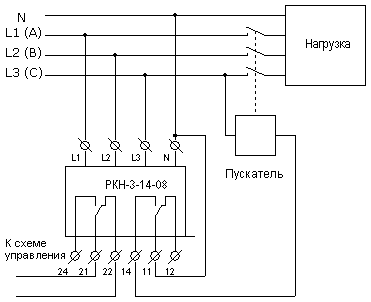

СХЕМА ПОДКЛЮЧЕНИЯ
|
 |
|||||||||||||||||
Состояние индикаторов «L1», «L2», «L3».
- При наличии всех фаз включены все три индикатора
- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<»,«R» выключены.
- При подключении нулевого провода на одну из клемм «L » для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3» и индикаторы «U>»,«U<» будут включены.

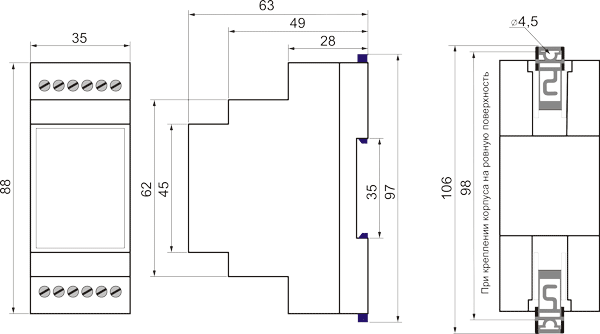

ГАБАРИТНЫЕ РАЗМЕРЫ
ТУ 342520-001−31928807−2003
