Модульные контакторы КМ (номинальный рабочий ток до 63А)
| КМ-11 AC230В | КМ-12 AC230В | КМ-13 AC230В | ||||||
|
|
|
||||||
| КМ-11 DC24В | КМ-12 DC24В | КМ-13 DC24В | ||||||
 |
 |
 |
|

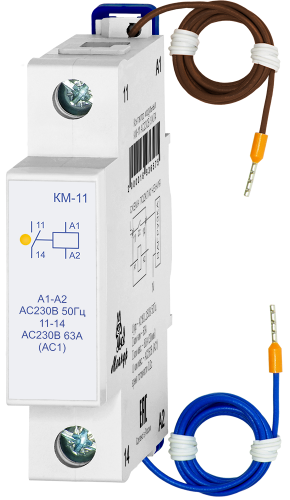

КМ-11 AC230В УХЛ2
|
спец. изделие |
3895.00 руб. с НДС
|
|
КМ-11 AC230В УХЛ4
|
стандарт |
2731.00 руб. с НДС
|

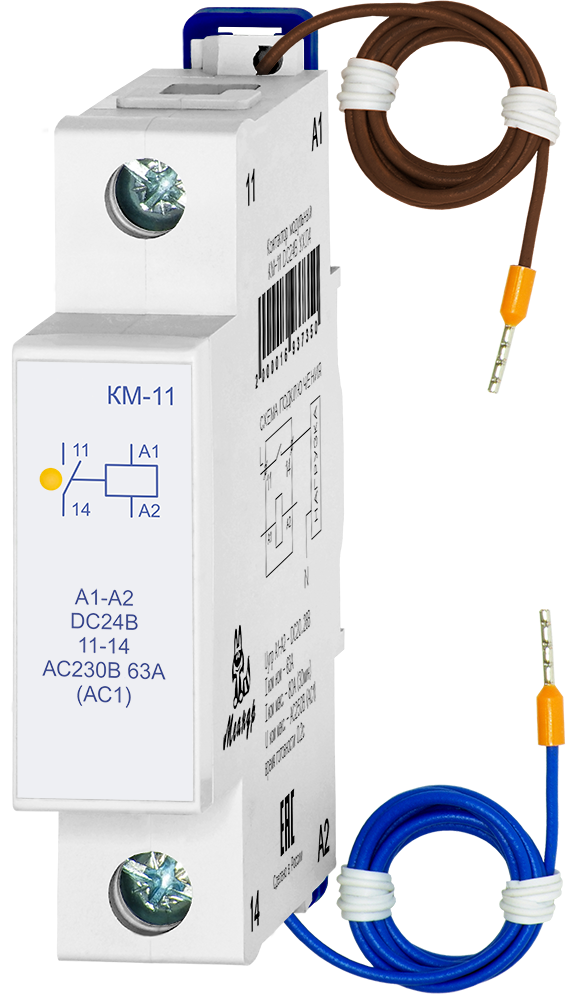

| КМ-11 DC24В УХЛ2 | спец. изделие |
3895.00 руб. с НДС
|
| КМ-11 DC24В УХЛ4 | стандарт |
2731.00 руб. с НДС
|

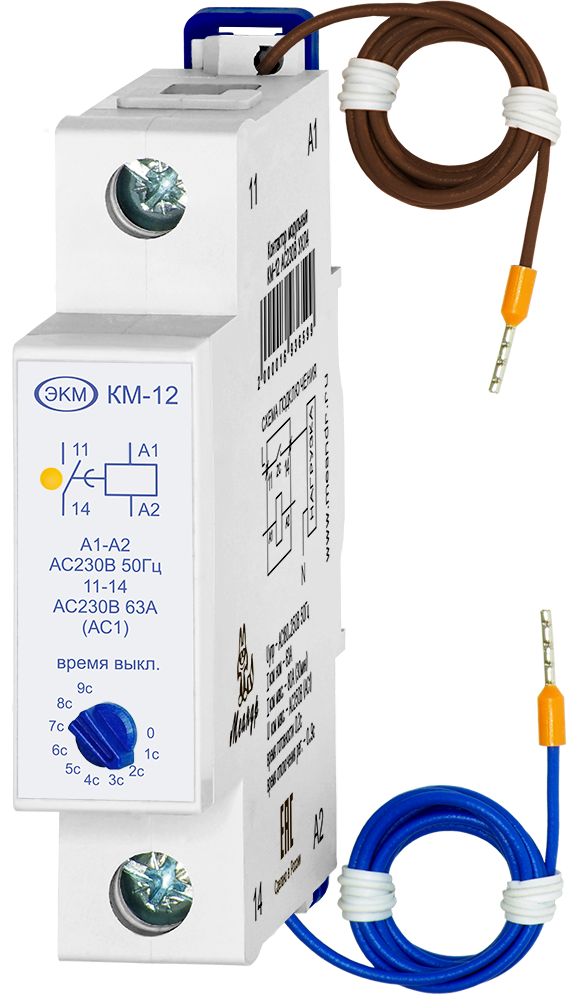

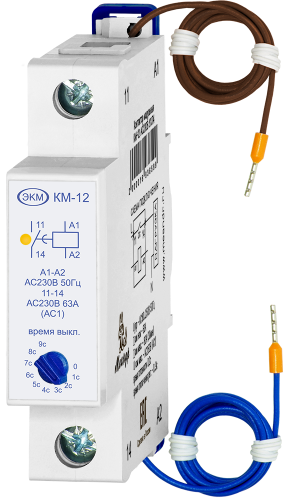

| КМ-12 AC230В УХЛ2 | спец. изделие |
4221.00 руб. с НДС
|
| КМ-12 AC230В УХЛ4 | стандарт |
2980.00 руб. с НДС
|
| КМ-12 DC24В УХЛ2 | спец. изделие |
4221.00 руб. с НДС
|
| КМ-12 DC24В УХЛ4 | стандарт |
2980.00 руб. с НДС
|

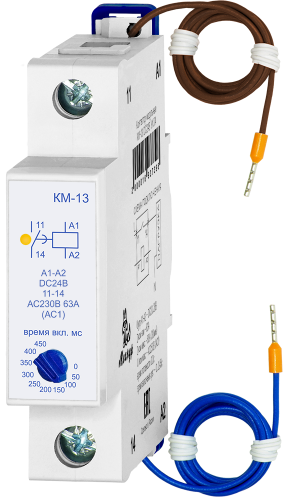

| КМ-13 AC230В УХЛ2 | спец. изделие |
2980.00 руб. с НДС
|
| КМ-13 AC230В УХЛ4 | стандарт |
2980.00 руб. с НДС
|
| КМ-13 DC24В УХЛ2 | спец. изделие |
2980.00 руб. с НДС
|
| КМ-13 DC24В УХЛ4 | стандарт |
2980.00 руб. с НДС
|
-
Ток коммутации до 63А
-
Для уменьшения пусковых токов нагрузка подключается при переходе сетевого напряжения через ноль, технология "zero sync"™ (только для АС230В)
-
Индикация состояния силового выхода
-
Настраиваемая задержка включения (для КМ-13) и задержка выключения (для КМ-12)
-
Ширина 1 DIN модуль (18 мм)
НАЗНАЧЕНИЕ
Контакторы модульные типов КМ-11, КМ-12, КМ-13 (далее контактор) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путѐм подачи управляющего напряжения на выводы А1 и А2 контактора.
КОНСТРУКЦИЯ

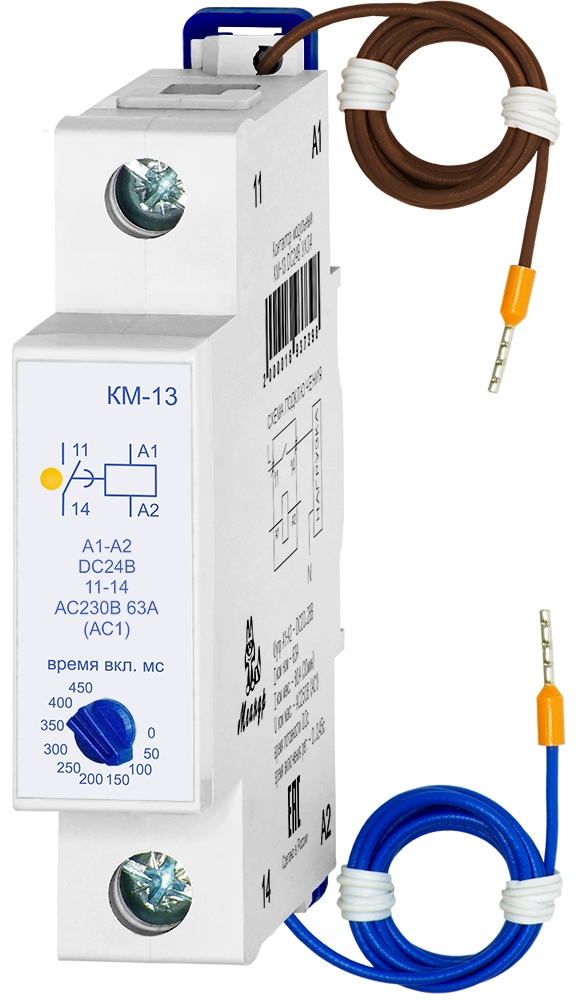

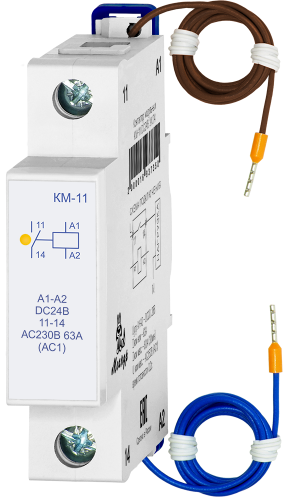

Контакторы выпускаются в унифицированном пластмассовом корпусе из не распространяющего горение полиамида (V0). Выводы управления выполнены в виде двух проводов НВ3-0.75 длиной 0.5м . Вывод А1 коричневого цвета, вывод А2 синего цвета. Силовые клеммы с передним присоединением проводов коммутируемых электрических цепей туннельной конструкции обеспечивают надёжный зажим проводника сечением до 33мм². Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 607 15-2003). На лицевой панели прибора расположен жёлтый индикатор состояния контакта. Габаритные размеры приведены на рисунке ниже.
ВНИМАНИЕ! В конструкции контактора применено поляризованное реле. При частом переключении (более 2 раз в секунду) силовые контакты могут остаться в замкнутом состоянии после снятия управляющего напряжения.
РАБОТА КОНТАКТОРА
КМ-11 — аналог обычного однополюсного электромагнитного контактора. При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается, включается желтый индикатор. После снятия напряжения питания с управляющих выводов, силовой контакт размыкается, желтый индикатор выключается.
КМ-12 — позволяет настроить задержку отключения при пропадании или просадке управляющего напряжения. При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается, включается желтый индикатор. После снятия напряжения с управляющих выводов начинается отсчет времени отключения (настраивается пользователем), желтый индикатор мигает, силовой контакт при этом остается замкнутым. По завершении отсчета силовой контакт размыкается, желтый индикатор выключается. Использование функции задержки отключения контактора, позволяет сохранить питание нагрузки при кратковременных пропаданиях или просадках сетевого напряжения на управляющих выводах А1 и А2.
КМ-13 — позволяет настроить задержку включения при подаче управляющего питания. При подаче напряжения питания на управляющие выводы А1 и А2, начинается отсчет времени включения (настраивается пользователем), силовой контакт при этом остается разомкнутым. По завершении отсчета силовой контакт замыкается, включается желтый индикатор. После снятия напряжения с управляющих выводов силовой контакт размыкается, желтый индикатор выключается. Использование функции задержки включения контактора, позволяет разнести во времени пуск реактивных нагрузок с целью снижения мгновенных значений пускового тока.
КМ-12 — позволяет настроить задержку отключения при пропадании или просадке управляющего напряжения. При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается, включается желтый индикатор. После снятия напряжения с управляющих выводов начинается отсчет времени отключения (настраивается пользователем), желтый индикатор мигает, силовой контакт при этом остается замкнутым. По завершении отсчета силовой контакт размыкается, желтый индикатор выключается. Использование функции задержки отключения контактора, позволяет сохранить питание нагрузки при кратковременных пропаданиях или просадках сетевого напряжения на управляющих выводах А1 и А2.
КМ-13 — позволяет настроить задержку включения при подаче управляющего питания. При подаче напряжения питания на управляющие выводы А1 и А2, начинается отсчет времени включения (настраивается пользователем), силовой контакт при этом остается разомкнутым. По завершении отсчета силовой контакт замыкается, включается желтый индикатор. После снятия напряжения с управляющих выводов силовой контакт размыкается, желтый индикатор выключается. Использование функции задержки включения контактора, позволяет разнести во времени пуск реактивных нагрузок с целью снижения мгновенных значений пускового тока.

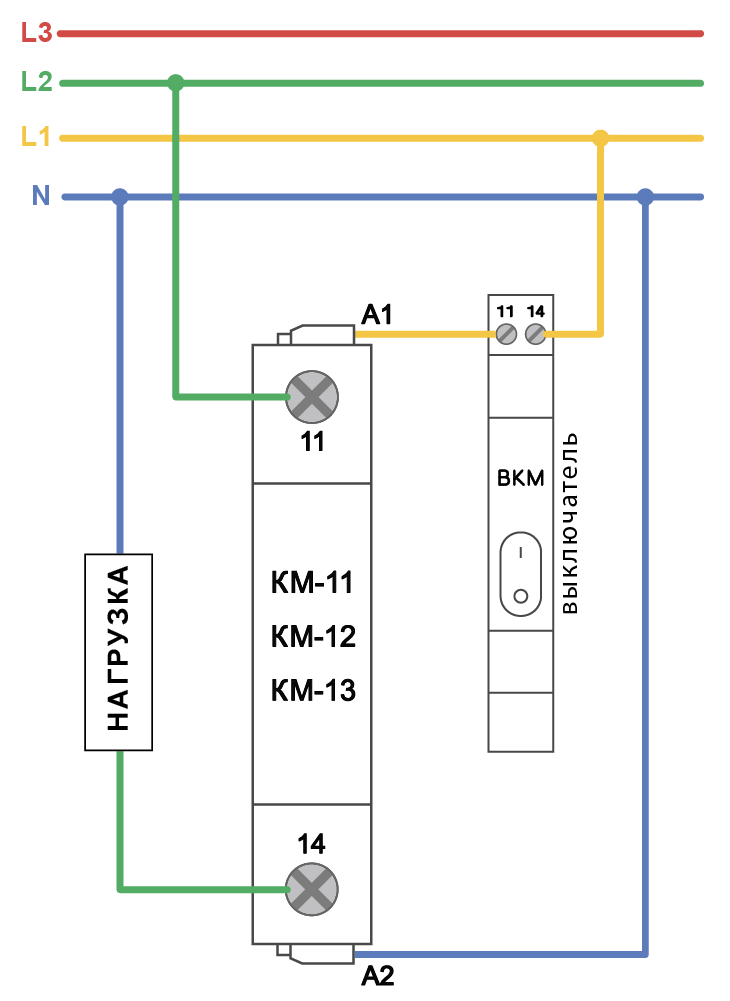

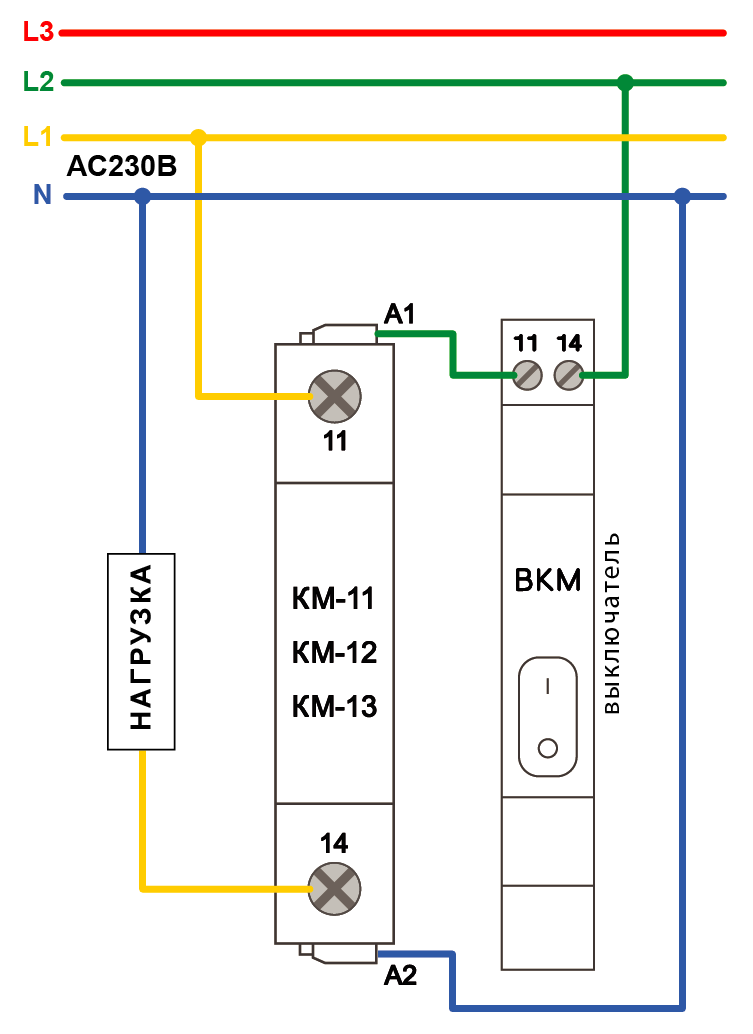

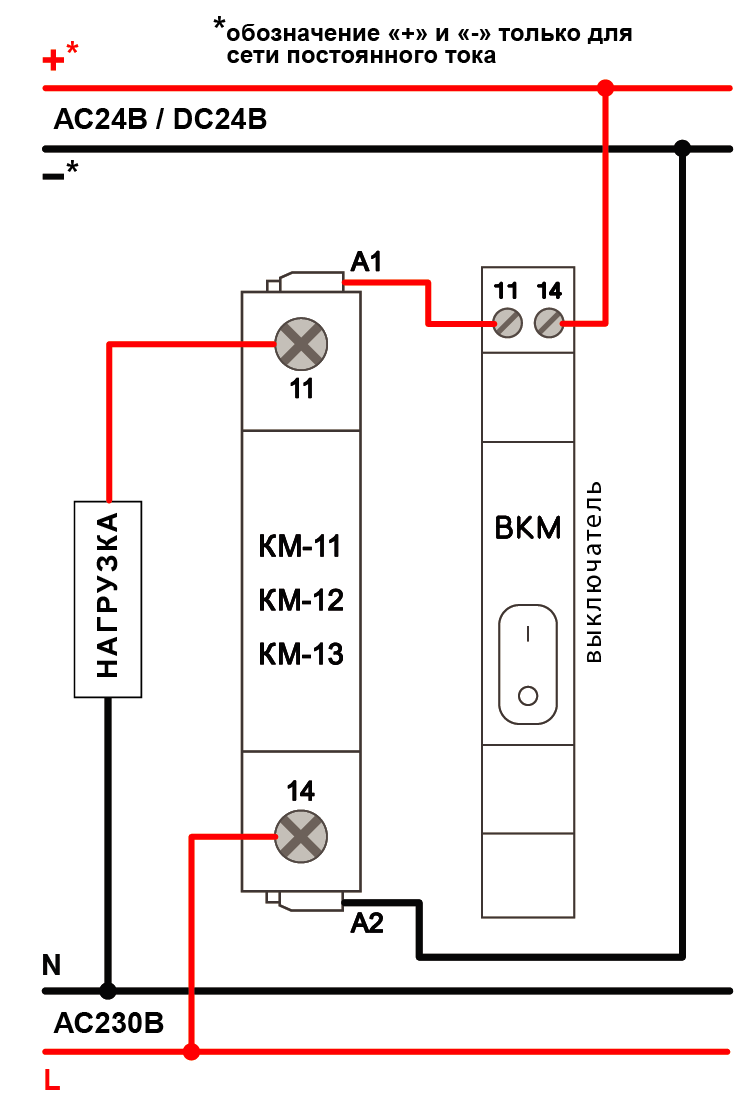

Подключение контактора в исполнениях управления по AC см. рис.1 руководства по эксплуатации . Подключение по DC не полярное.
Модели контакторов с напряжением питания АС230В коммутируют контакт при абсолютном сетевом напряжении близком к нулю (технология "zero sync"™).
Модели контакторов с напряжением питания АС230В коммутируют контакт при абсолютном сетевом напряжении близком к нулю (технология "zero sync"™).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Ед.изм. | КМ-11 | КМ-12 | КМ-13 | |
| Напряжение питания исполнения AC | В | 184...253 | |||
| Напряжение питания исполнения DC | В | 24±10% | |||
| Потребляемая мощность, не более | ВА/Вт | 0,5 | |||
| Время во включенном состоянии | Не ограничено | ||||
| Время включения, без дополнительной задержки | мс | не более 200 | |||
| Задержка включения контактора | мс | не более 200 | не более 200 |
200 + (0, 50, 100, 150, 200, 250, 300, 350, 400, 450) |
|
| Время выключения контактора | сек | 0,06 |
0,06; 1; 2; 3; 4; 5; 6; 7; 8; 9 |
0,06 | |
| Количество / Тип контактов | 1NO (нормально открытый) | ||||
| Максимальный ток нагрузки АС1 (активная, резистивная) | A | 63 | |||
| Максимальный ток нагрузки АС3 (индуктивная, реактивная) | А | 25 | |||
| Максимальное коммутируемое напряжение | В | АС 250 | |||
| Ток перегрузки / Время воздействия без сваривания контактов | А/мс | 2000/10 | |||
| Ток короткого замыкания без разрушения реле | А | 3000 | |||
| Механическая износостойкость, не менее | циклов | 10х 106 | |||
| Электрическая износостойкость, не менее | циклов | 100000 | |||
| Частота коммутаций, не более | цикл/сек | 1 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | ||||
| Температура эксплуатации (по исполнениям) | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) | |||
| Температура хранения | °С | -40…+70 | |||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | ||||
| Относительная влажность воздуха | % | до 80 (при 25°С) | |||
| Высота над уровнем моря | м | до 2000 | |||
| Рабочее положение в пространстве | произвольное | ||||
| Режим работы | круглосуточный | ||||
| Сечение подключаемых проводников | мм2 | 0.5...33 (20-2AWG) | |||
| Габаритные размеры | мм | 18 х 91 х 69 | |||
| Масса | кг | 0,2 | |||

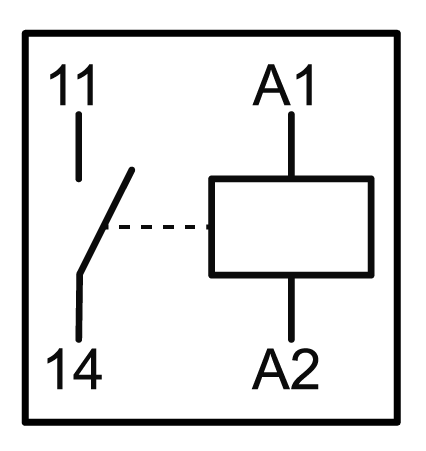

| МНЕМОСХЕМА | |
 |

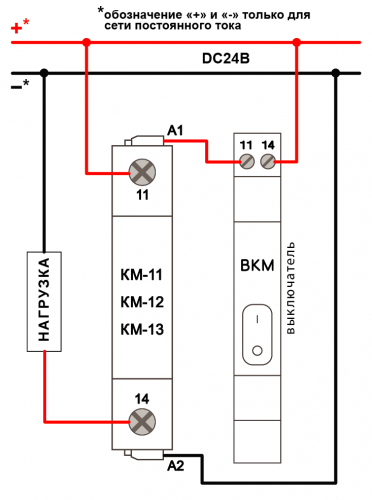

| НАПРЯЖЕНИЕ ПИТАНИЯ DC24В | |
 |
 |

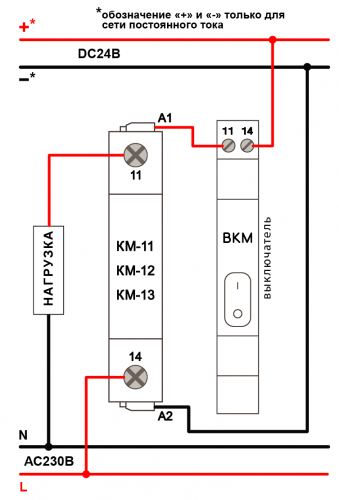

| НАПРЯЖЕНИЕ ПИТАНИЯ АС230В | |
 |
|
ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА
|
Наименование
|
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания
|
Дата файла
|
|
КМ-11 AC230В УХЛ2
КМ-11 AC230В УХЛ4 КМ-11 DC24В УХЛ4 КМ-11 DC24В УХЛ2 КМ-12 AC230В УХЛ2 КМ-12 AC230В УХЛ4 КМ-12 DC24В УХЛ4 КМ-12 DC24В УХЛ2 КМ-13 AC230В УХЛ2 КМ-13 AC230В УХЛ4 КМ-13 DC24В УХЛ4 КМ-13 DC24В УХЛ2 |
4680626990709
4680626990716 4680626991553 4680626991546 4680626990730 4680626990723 4680626991577 4680626991560 4680626990747 4680626990754 4680626991591 4680626991584 |
Руководство по эксплуатации
|
PDF Скачать v07
|
02.26
|
|
PDF Скачать v06
|
07.25
|
Русский
