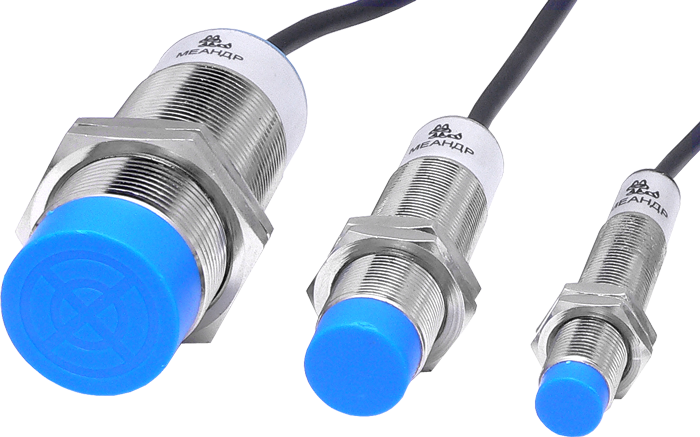

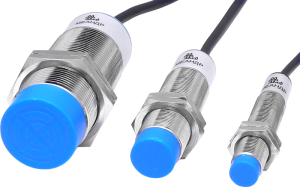

Емкостные датчики
 |
|
ВИКО-Е-101-М30
|
732.00 руб. с НДС
|
ПРИМЕНЕНИЕ ЕМКОСТНОГО ДАТЧИКА

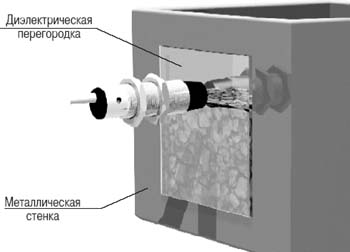

Возможно применение емкостных датчиков в пищевой и в химической отраслях промышленности. При этом для исключения непосредственного контакта активной поверхности выключателя с пищевыми продуктами или с химически агрессивными средами, можно рекомендовать использовать защитную диэлектрическую перегородку, изготовленную из соответствующих материалов.
|

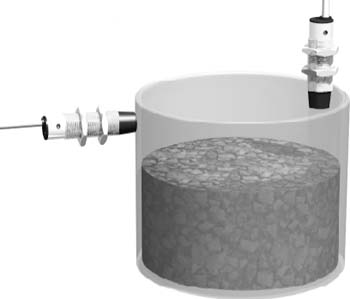

Обнаружение сыпучих материалов
 |

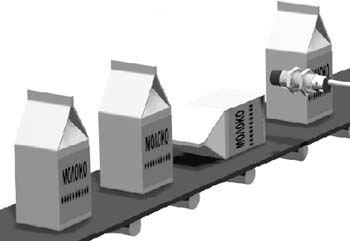

Обнаружение конвейерной продукции
 |
|
Контроль положения объекта
 |

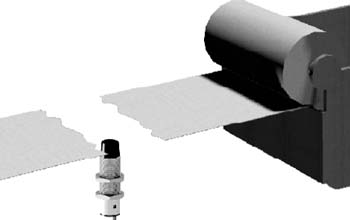

Обнаружение обрыва бумажной ленты
 |
-
Минимальная рабочая зона от 0мм
-
Не требует точной фокусировки
-
Обнаружение неметаллических объектов
-
Защита от переполюсовки питающего напряжения
-
Применяется с жидкостями, сыпучими материалами, вязкими веществами, при конденсате, запылённости
-
Защиты выхода от индуктивных выбросов (при работе на индуктивную нагрузку)
НАЗНАЧЕНИЕ ЕМКОСТНОГО ДАТЧИКА
Бесконтактный ёмкостной датчик ВИКО-Е представляет электронное устройство, которое обнаруживает как металлические, так и диэлектрические объекты попадающие в зону действия датчика. Датчики применяются в системах контроля уровня жидкости, обнаружения пустых упаковок, подсчёта готовой продукции на автоматических линиях и т.д. Датчик может использоваться в качестве конечного выключателя.
РАБОТА ЕМКОСТНОГО ДАТЧИКА
Активная поверхность ёмкостного выключателя образована двумя металлическими электродами, которые являются обкладками конденсатора. Электроды включены в цепь высокочастотного автогенератора который настроен таким образом, что он не генерирует при отсутствии объекта в рабочей зоне активной поверхности датчика. При попадании объекта в рабочую зону датчика ёмкость между пластинами возрастает, при этом амплитуда колебаний генератора резко возрастает. Амплитуда колебаний определённого уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.
Ёмкостные датчики обнаруживают металлические объекты и объекты из диэлектриков. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие. Объекты из неметаллов действуют на активную поверхность датчика аналогичным образом, при этом ёмкость связи между электродами генератора повышается. При работе с органическими материалами (древесина, зерно и т.д.) следует учитывать влажность материала, наличие воды существенно влияет на расстояние срабатывания.
Ёмкостные датчики обнаруживают металлические объекты и объекты из диэлектриков. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие. Объекты из неметаллов действуют на активную поверхность датчика аналогичным образом, при этом ёмкость связи между электродами генератора повышается. При работе с органическими материалами (древесина, зерно и т.д.) следует учитывать влажность материала, наличие воды существенно влияет на расстояние срабатывания.
Определения:
Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
Sr - расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.
Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
Sr - расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.
Соотношения между величинами полученные по отношению к стандартному заземлённому объекту воздействия.
Sr = (110 - 90)% Sn; Sa = (70 - 80)% Sn.
Стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.
Sr = (110 - 90)% Sn; Sa = (70 - 80)% Sn.
Стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.
|
Параметр
|
Ед.изм.
|
ВИКО-Е-101-М30
|
|
Номинальное расстояние срабатывания(Sn)
|
мм
|
10
|
|
Гарантированное расстояние срабатывания (Sа)
|
мм
|
7,2
|
|
Расстояние срабатывания (Sr)
|
мм
|
9,0-11,0
|
|
Частота срабатывания
|
Гц
|
50
|
|
Тип выхода
|
|
NPN NO+NC
|
|
Индикация в рабочем режиме
|
|
Красный СД
|
|
Регулировка чувствительности
|
|
есть
|
|
Диапазон рабочих напряжений питания
|
В
|
DC10-30
|
|
Максимальный ток нагрузки
|
мА
|
200
|
|
Ток потребления
|
мА
|
DC12В-8, DC24В-15
|
|
Сопротивление изоляции
|
МОм
|
50
|
|
Диапазон рабочих температур
|
0C
|
-25...+70
|
|
Степень защиты
|
|
IP54
|
|
Влажность окружающего воздуха
|
%
|
<90 при +200C
|
|
Способ подключения, кабель
|
|
4x0,2мм2-2м
|
|
Материал корпуса
|
|
Металл/АВС
|
|
Масса, не более
|
кг
|
0,2
|

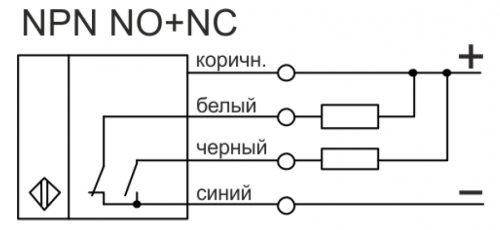

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ
|
ВИКО-Е-051-М18, ВИКО-Е-081-М18, ВИКО-Е-101-М30, ВИКО-Е-151-М30
|
|
 |

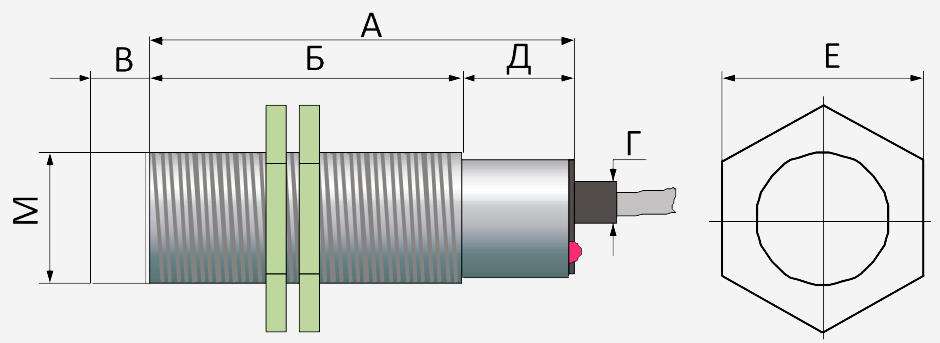

ГАБАРИТНЫЕ РАЗМЕРЫ
|
ВИКО-Е
|
М
|
А
|
Б
|
В
|
Г
|
Д
|
Е
|
|
ВИКО-Е-051-М18
|
18х1
|
70
|
55
|
-
|
3,5
|
15
|
22
|
|
ВИКО-Е-081-М18
|
18х1
|
50
|
30
|
10
|
3,5
|
20
|
22
|
|
ВИКО-Е-101-М30
|
30х1,5
|
60
|
42
|
-
|
3,5
|
18
|
36
|
|
ВИКО-Е-151-М30
|
30х1,5
|
60
|
42
|
8
|
3,5
|
18
|
36
|
ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла
|
|
ВИКО-Е-101-М30
|
4640016933105
|
V18.05.2018
|
