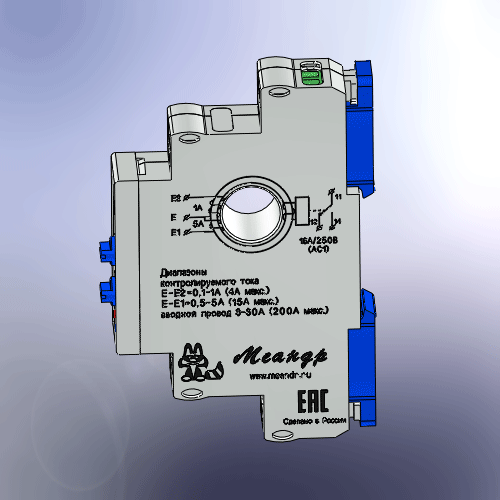

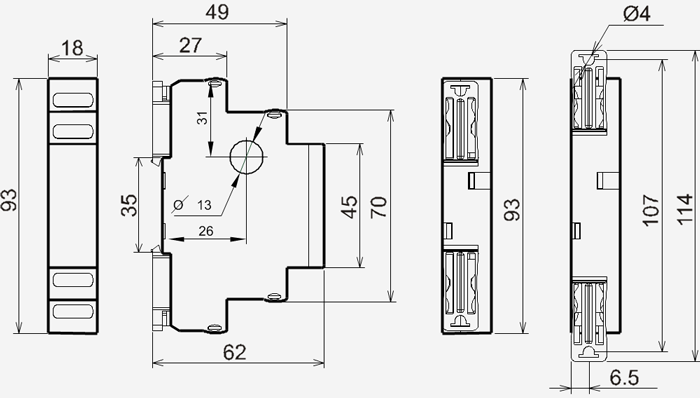

Реле контроля тока универсальное РТ-40У



   Реле тока РТ-40У (далее реле) предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.

   Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока).

    Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь (рис. 1 руководства по эксплуатации).

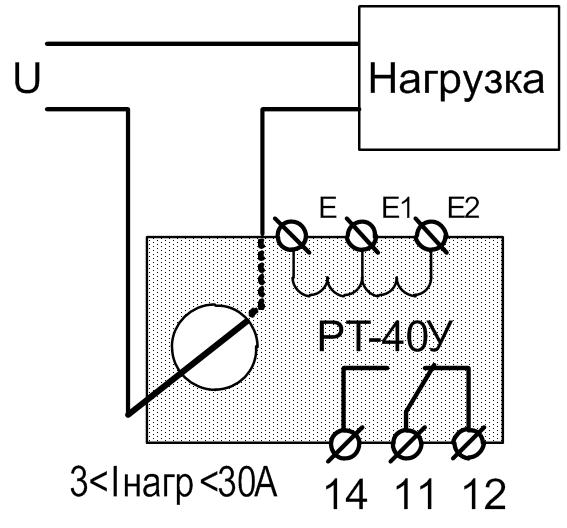

    Для диапазона тока 3-30А питание обеспечивается от встроенного трансформатора тока. Для контроля тока в диапазоне 30А, провод с током пропускается через боковое отверстие в корпусе прибора. Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А.

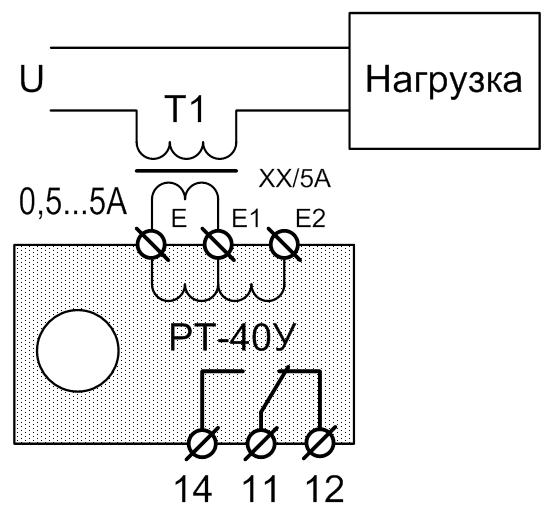

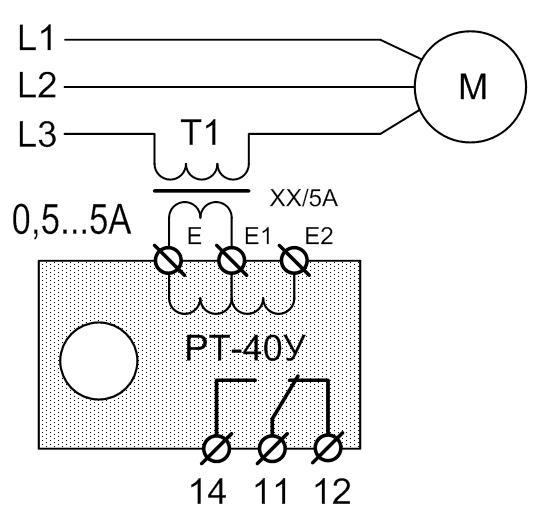

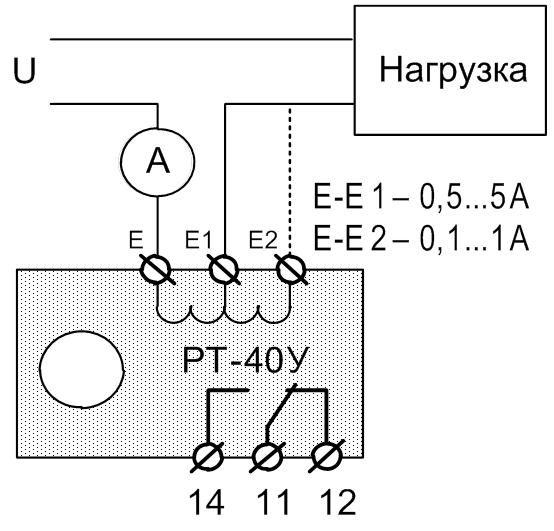

    Подключение реле осуществляется к клеммам Е-Е1 для диапазона 0,5-5А, к клеммам Е-Е2 для диапазона тока 0,1-1А. Варианты схем подключения приведены на рис. ниже.

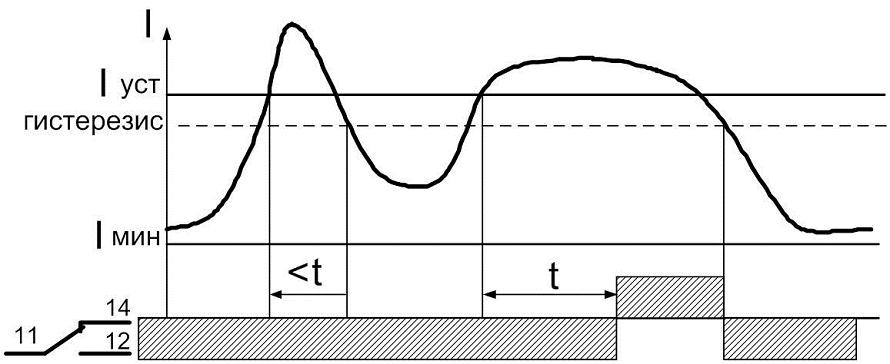

    Диаграмма работы реле в режиме контроля максимального тока показана на рис. ниже. При отсутствии тока в измеряемой цепи индикаторы наличия тока и состояния реле выключены, исполнительное реле выключено (замкнут контакт 11-12). При появлении тока, который не достиг порогового значения, но больше минимального в выбранном диапазоне, индикатор наличия тока «» включится, исполнительное реле выключено (замкнут контакт 11-12). Если измеренное значение тока превысит установленное пороговое значение, после отсчёта установленной потенциометром выдержки времени «t» исполнительное реле включится (замкнут контакт 11-14), индикатор наличия тока «» выключится, а индикатор состояния встроенного реле «» включится. Если во время этого отсчёта (времени «t») значение тока вернётся в пределы установленного порога, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле выключается без задержки (замкнут контакт 11-12), индикатор состояния встроенного реле «» выключится, а индикатор наличия тока «» включится.

    Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; 1А, 5А, 30А или ХХ/5А (при внешнем трансформаторе тока).



ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении (срабатывании) исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
