Устройство согласования выходов датчиков УСМ

Устройство согласования сигналов NPN/PNP типа
УСМ УХЛ4
862.00 руб. с НДС


  • Согласование логических выходов датчиков с любым типом транзисторных выходов для подключения к нагрузке
  • Возможность инвертирования выходного сигнала
  • Питание DC10-30В
  • Корпус шириной 13мм

НАЗНАЧЕНИЕ УСТРОЙСТВА
 Устройство согласования предназначено для согласования выходов датчиков с любым типом транзисторных выходов (NPN или PNP) для подключения к нагрузке и возможностью инвертирования выходного сигнала.

КОНСТРУКЦИЯ УСТРОЙСТВА

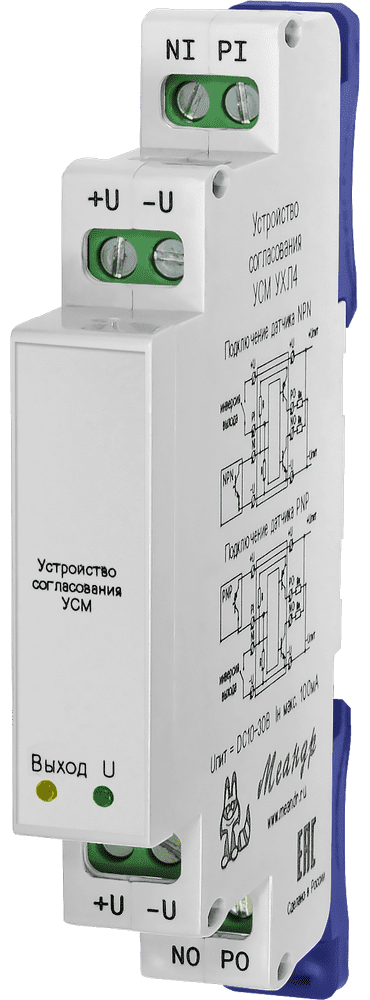

 Устройство выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного транзистора.

 ВНИМАНИЕ:  Подключение выхода датчика и подключение нагрузки к клеммам устройства производить при отключённом напряжении питания.
 Для удобства монтажа клеммы питания дублируются.

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСМ
Параметр
 Ед.изм.
УСМ
Напряжение питания
В
DC10...30
Максимальный ток нагрузки
А
2
Ток потребления под нагрузкой
мА
<50
Ток потребления без нагрузки
мА
<20
Тип выходов

NPN, PNP
Входное сопротивление
Ом
3000...5000
Время переключения
мкс
<5
Индикация: Питание
                    Срабатывание

Зелёный
Синий
Защита от переполюсовки

есть
Защита от перегрузки

нет
Защита от короткого замыкания

нет
Диапазон рабочих температур
0C
-25...+55
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 (при 25 0C)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
13х93х62
Масса, не более
кг
0,05

Схемы подключения датчиков

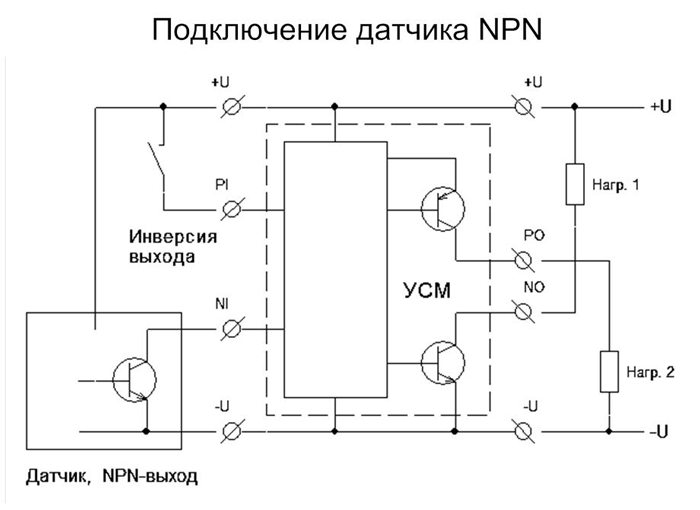

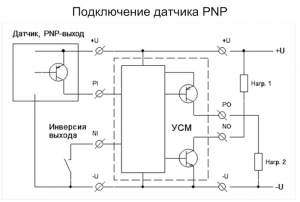

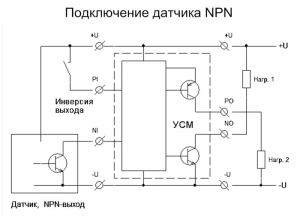

Схема подключения УСМ датчик NPN   Схема подключения УСМ датчик PNP

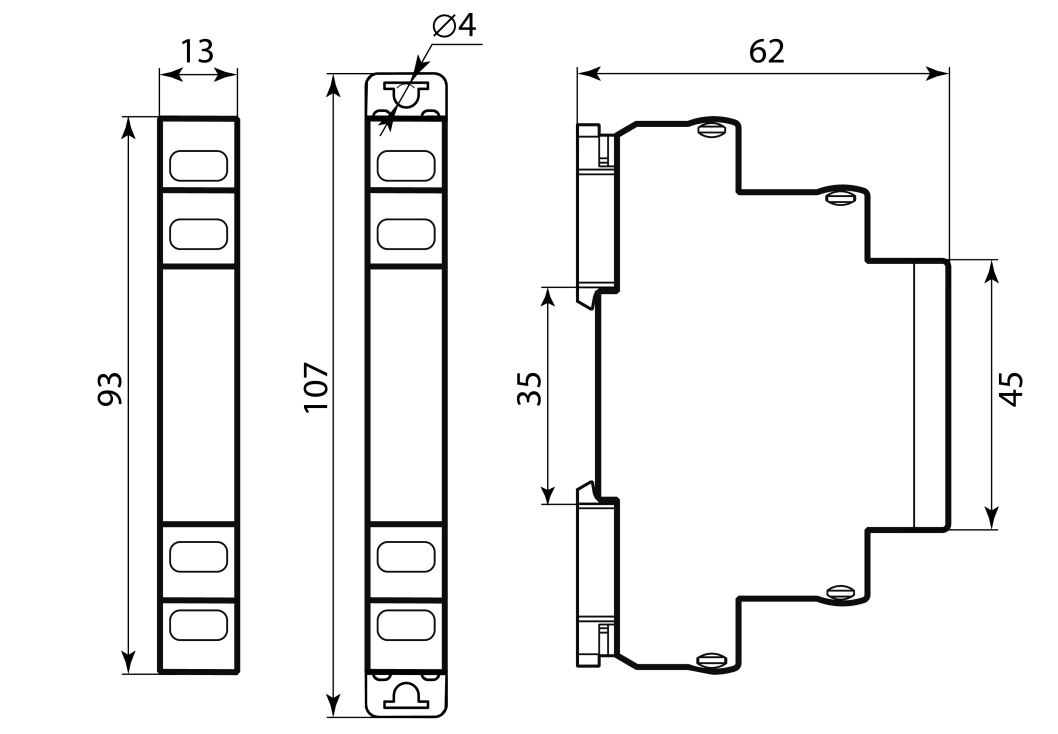

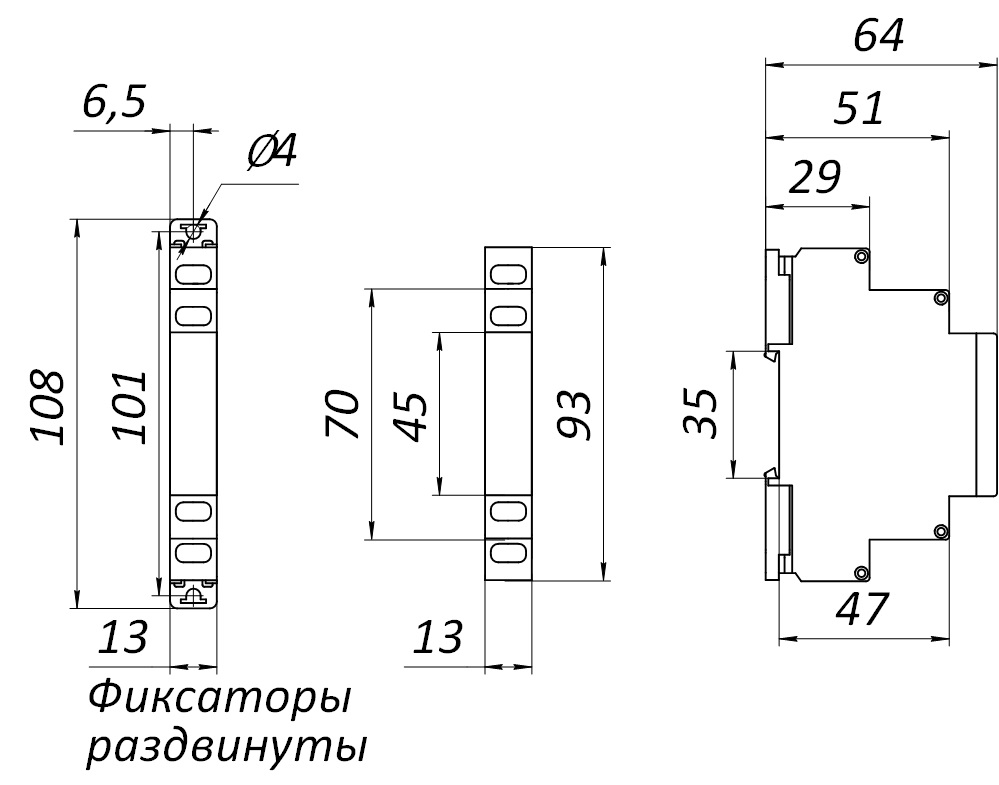

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты 13*93*62

Уведомление об отказе в декларации смотреть
ТУ 3428-004-31928807-2014

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
УСМ УХЛ4 4640016937035 Руководство по эксплуатации  .PDF Скачать v08 05.24
