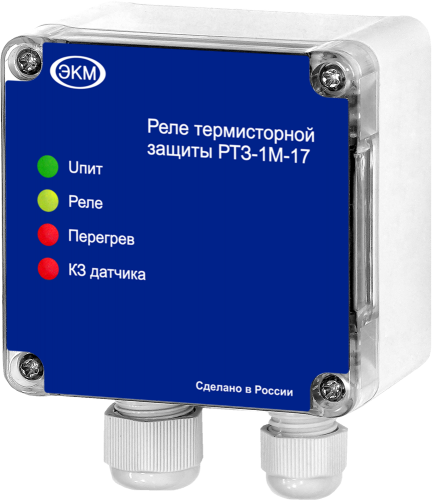

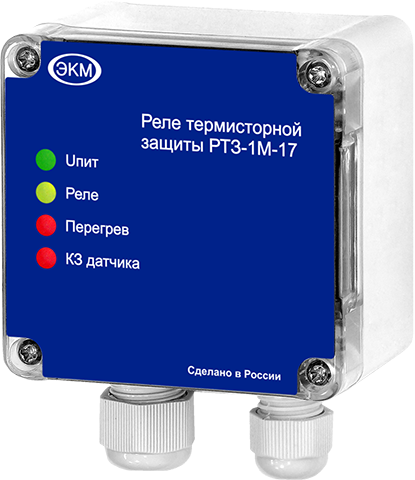

Реле термисторной защиты РТЗ-1М-17

спец. изделие
по запросу

РТЗ-1М-17 AC230В/АС400В УХЛ4 стандарт
2900.00 руб. с НДС



  • Защита двигателей и другого оборудования от перегрева
  • Контроль до 6 РТС-термисторных датчиков одновременно
  • 1 нормально разомкнутый контакт
  • Контроль КЗ датчиков (для термисторов)
  • Индикация режимов работы реле



НАЗНАЧЕНИЕ РЕЛЕ

 Термисторное реле РТЗ-1М-17 (далее-реле) предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам) встроенным в обмотки двигателя.

КОНСТРУКЦИЯ РЕЛЕ

Реле монтируется на ровную поверхность. Материал корпуса - ударопрочный полистирол. Снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки необходимо закрепить его с помощью винтов или
шурупов в отверстия корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2.
Напряжение питания АС230В подключаются к клеммам АС230В и N общий (соблюдение подключения нейтрали о фазного провода обязательно).
Напряжение питания АС400В подключаются к клеммам АС400В и N общий (соблюдение подключения нейтрали о фазного провода
обязательно). На лицевой панели прибора расположены: зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного реле, красные индикаторы «КЗ» и «Перегрев» для визуального анализа аварийных режимов двигателя. Габаритные размеры реле приведены на рисунке.

РАБОТА РЕЛЕ

 Реле контролирует аварийные режимы двигателей, укомплектованных встроенными температурными датчиками в качестве которых используются терморезисторы с положительным ТКС (позисторы).
Реле функционирует независимо от номинального тока двигателя, класса электроизоляционных материалов и вида пуска.
Последовательно включённые датчики подсоединяются к зажимам «Т1» и «Т2». Схема включения датчиков представлена на рисунке ниже. Число подсоединяемых датчиков ограничивается суммарным сопротивлением отдельных позисторов R = R1+R2…+Rn <=1.5 k. Диаграмма работы реле представлена на рисунке ниже. В нормальном режиме работы двигателя сопротивление датчиков не достигает порога срабатывания, при этом встроенное исполнительное реле включено и контакты 11-14 замкнуты. При нагревании даже одного датчика и превышения значения Rнагр. реле выключается и контакты 11-14 размыкаются, контакты 11-12 замыкаются.
После охлаждения датчиков и достижения значения Rохл. реле снова автоматически включается, замыкая контакты 11-14. При обнаружении короткого замыкания в цепи датчиков (Rкз<25 Ом) - реле выключается. Технические характеристики приведены в таблице. В качестве датчиков температурной защиты могут использоваться позисторы типа СТ14.2. Свойства реле позволяют использовать другие позисторные температурные датчики соответствующие требованиям DIN44081 и DIN44082.
Термисторное реле в комплексе с позисторами можно также использовать для контроля температуры: - вентиляторов горячего воздуха; - подшипников; - масел; - воздуха; - отопительных установок; - трансформаторов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РТЗ-1М-17

Параметр
Ед.изм.
Значение
Входная цепь А1-А2
Номинальное напряжение питания
В
АС230В/АС400В
Допустимое напряжения питания
В
+/-10%
Потребляемая мощность, не более
ВА
2
Измерительная цепь Т1-Т2
Количество термометрических датчиков в измерительной цепи
шт.
До 6
Функция контроля К3

есть
Сопротивление Rнагр.
кОм
3,4 ± 5%
Сопротивление Rохл.
кОм
2,3 ± 5%
Сопротивление Rкз при К3 температурных датчиков (реле выключается)   менее
Ом
25
Минимальное сопротивление в измерительной цепи в холодном состоянии
Ом
40 ± 5%
Максимальное сопротивление в измерительной цепи в холодном состоянии
кОм
1,5 ± 5%
Максимальная длина проводки для распознавания К3
м
2х100 (при 0,75мм2), 2х400 (при 2,5мм2)
Время реакции, не более
с
0,1
Выходные цепи
Количество и тип контактов

1 переключающий
Максимальное коммутируемое напряжение
В
250
Максимальное коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
1250 / 150
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
3
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Общие параметры
Диапазон рабочих температур (по исполнениям)
0С
-25...+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Режим работы

круглосуточный
Рабочее положение в пространстве

произвольное
Габаритные размеры
мм
80 х 82 х 56
Масса
кг
0,05

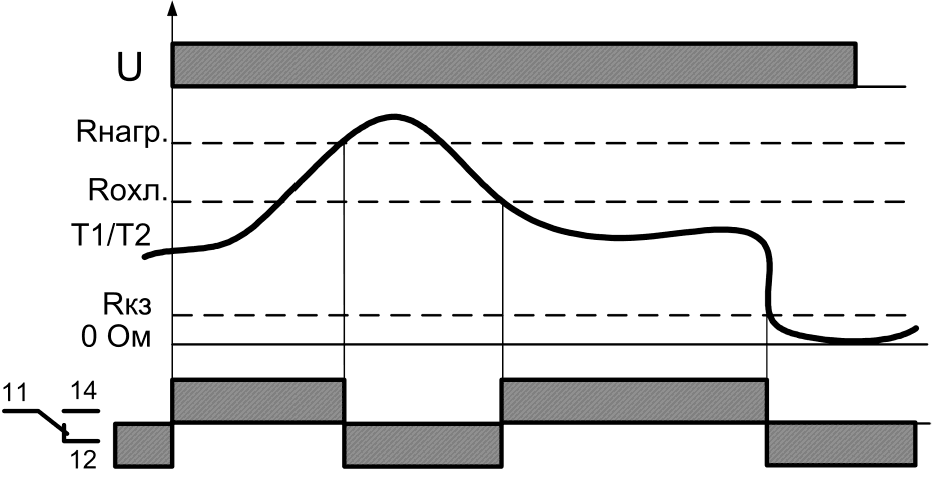

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РТЗ-1М-17

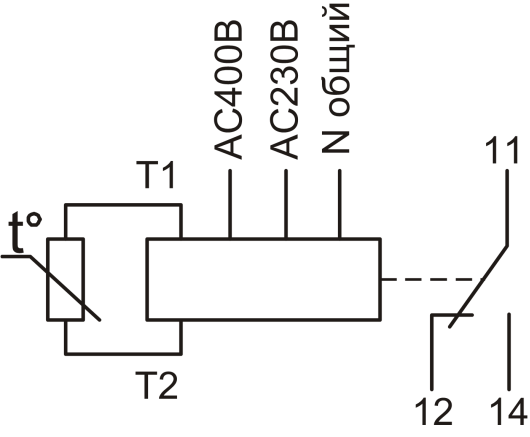

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения РТЗ-1М-17
ВКЛЮЧЕНИЕ ПОЗИСТОРОВ
Схема подключения позисторов


ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты корпуса РТЗ-1М-17

ТУ 3425-003-31928807-2014
