Реле контроля трехфазного линейного напряжения ЕЛ-11М-15 (реле контроля фаз ЕЛ)
|
|
ЕЛ-11М-15 АС100В УХЛ4
|
спец.изделие |
2123.00 руб. с НДС
|
|
ЕЛ-11М-15 АС100В УХЛ2
|
спец.изделие |
2123.00 руб. с НДС
|
|
ЕЛ-11М-15 АС110В УХЛ4
|
спец.изделие |
2123.00 руб. с НДС
|
|
ЕЛ-11М-15 АС110В УХЛ2
|
спец.изделие |
2123.00 руб. с НДС
|
|
ЕЛ-11М-15 АС230В УХЛ4
|
спец.изделие |
2123.00 руб. с НДС
|
|
ЕЛ-11М-15 АС230В УХЛ2
|
спец.изделие |
2123.00 руб. с НДС
|
|
ЕЛ-11М-15 АС400В УХЛ4
|
стандарт |
1538.00 руб. с НДС
|
|
ЕЛ-11М-15 АС400В УХЛ2
|
спец.изделие |
2123.00 руб. с НДС
|
|
ЕЛ-11М-15 АС415В УХЛ4
|
спец.изделие |
2123.00 руб. с НДС
|
| ЕЛ-11М-15 АС415В УХЛ2 | спец.изделие |
2123.00 руб. с НДС
|
| ЕЛ-11М-15 АС175В УХЛ2 | спец.изделие |
2123.00 руб. с НДС
|
| ЕЛ-11М-15 АС175В УХЛ4 | спец.изделие |
2123.00 руб. с НДС
|
-
Контроль линейных напряжений (работает без нулевого провода)
- Отключение при превышении линейных напряжений >1.3 Uном
- Отключение при снижении напряжения 0.8 Uном
-
Отключение при асимметрии фаз >25%
-
Контроль порядка чередования фаз
- Отключение при обрыве фаз
-
Регулируемая задержка срабатывания от 0,1 до 10с
-
Питание реле осуществляется от контролируемой сети
НАЗНАЧЕНИЕ
Реле контроля фаз ЕЛ-11М-15 (далее реле) предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии. Технические характеристики реле приведены в таблице ниже
ВНИМАНИЕ: Не рекомендуется применять в схемах АВР с нейтралью!!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ

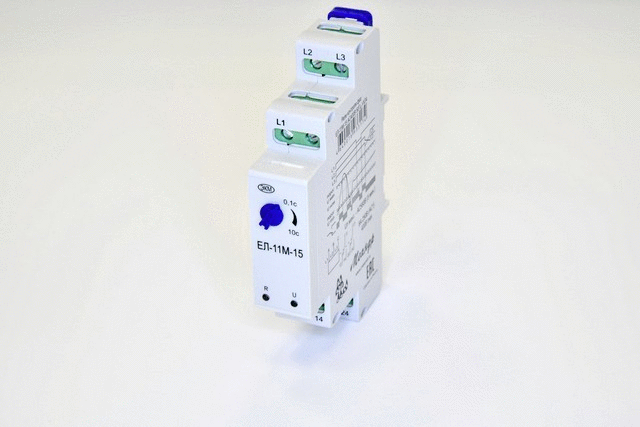

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположены: регулятор времени срабатывания, зелёный индикатор наличия напряжения питания в трёхфазной цепи «U» и жёлтый индикатор включения встроенного реле «R». Габаритные размеры приведены на рис. ниже.
РАБОТА РЕЛЕ

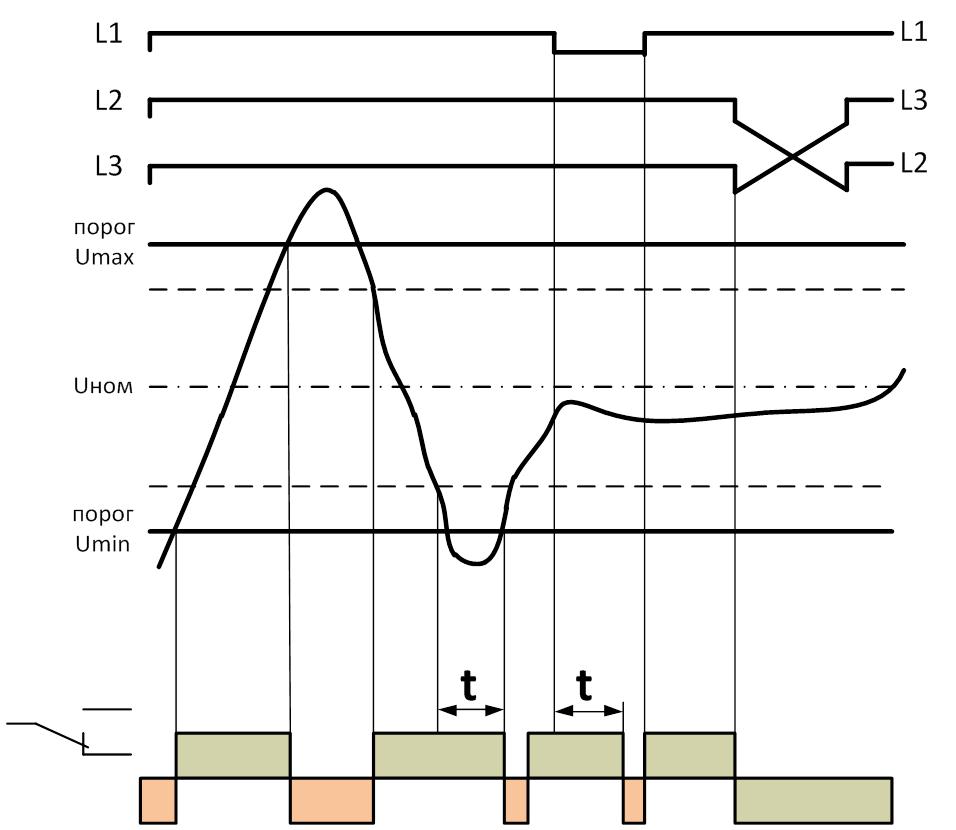

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21- 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на диаграмме (см. рис. 1 руководства по эксплуатации), где t-установленная выдержка времени.
ПОДКЛЮЧЕНИЕ

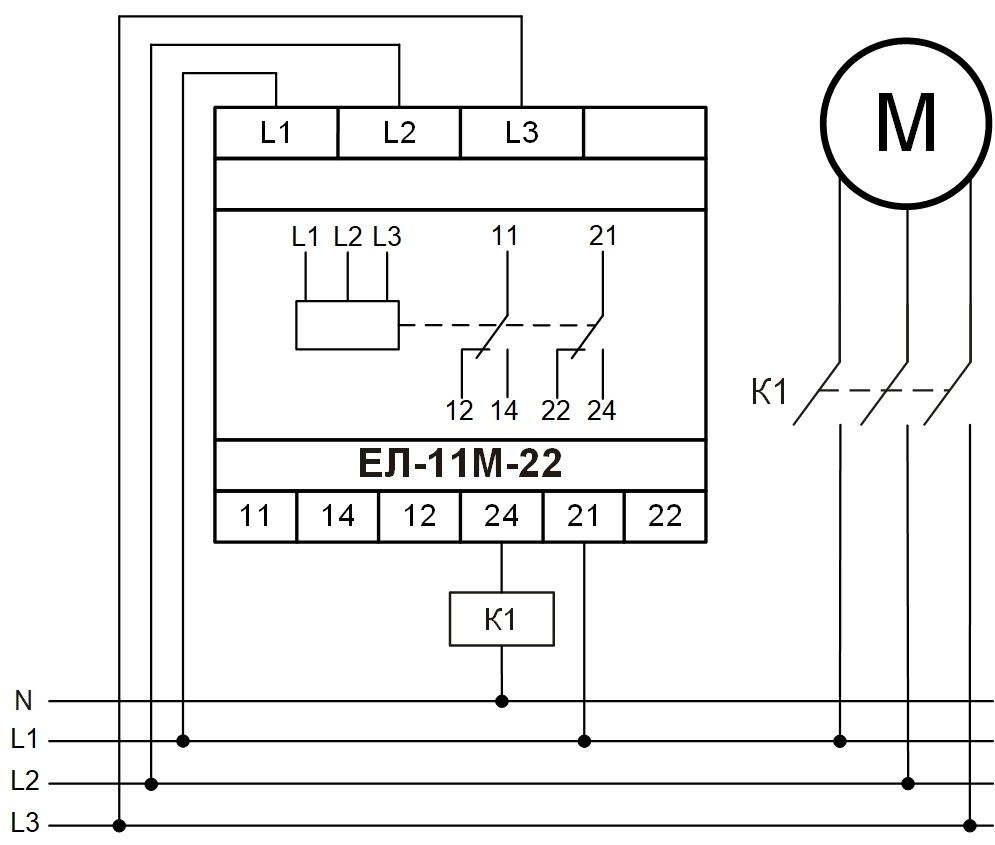

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Схема подключения показана на рис. ниже. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключённых фаз
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр
|
Ед.изм.
|
AC100В
|
AC110В
|
AC127В
|
AC175В
|
AC230В
|
AC400В
|
AC415В
|
|
Номинальное напряжение Uном 50Гц
|
В
|
100
|
110
|
127
|
175
|
230
|
400
|
415
|
|
Минимальное допустимое линейное напряжение
|
В
|
50
|
55
|
72
|
88
|
120
|
210
|
225
|
|
Максимальное допустимое линейное напряжение
|
В
|
250
|
250 | 250 | 320 |
320
|
560
|
560 |
|
Потребляемая мощность, не более
|
ВА
|
2
|
||||||
|
Время выключения встроенного реле
|
||||||||
|
снижении напряжения ниже 0,8 Uном ± 5%
|
с
|
0,1-10
|
||||||
|
обрыве одной фазы
|
с
|
0,1-10
|
||||||
|
обрыве двух или трёх фаз
|
с
|
0,1
|
||||||
|
асимметрии линейных напряжений >(25± 2)%
|
с
|
0,1-10
|
||||||
|
обратном порядке чередования фаз
|
с
|
0,1
|
||||||
|
«слипании» фаз
|
с
|
0,1-10
|
||||||
|
превышении напряжения выше 1,3 Uном ± 5%
|
с
|
0,1
|
||||||
|
Минимальное синфазное напряжение включения
|
%
|
0,85Uном
|
||||||
|
Гистерезис напряжения порога срабатывания
|
%
|
0,05Uном
|
||||||
|
Погрешность времени срабатывания, не более
|
%
|
+/- 10
|
||||||
| Номинальный ток контактной группы | А | 8 (АС1) / 3.2 (АС3) | ||||||
| Максимальный суммарный ток групп контактов |
А
|
8 (АС1) / 3.2 (АС3) | ||||||
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
||||||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
||||||
|
Механическая износостойкость, не менее
|
циклов
|
10x106
|
||||||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||||||
| Количество и тип контактов | 2 переключающие группы | |||||||
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
|
||||||
|
Температура хранения
|
0С
|
-40…+70
|
||||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 0С)
|
||||||
|
Высота над уровнем моря
|
м
|
2000
|
||||||
|
Рабочее положение в пространстве
|
|
произвольное
|
||||||
|
Режим работы
|
|
круглосуточный
|
||||||
| Габаритные размеры | мм | 17.5 х 90 х 63 | ||||||
|
Масса
|
кг
|
0,065
|
||||||
ДИАГРАММА РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум для обсуждения - здесь
| Наименование |
Заказной код
(артикул)
|
Наименование файла | Файл для скачивания | Дата файла |
|
ЕЛ-11М-15 АС400В УХЛ4 |
4640016933174 |
Руководство по эксплуатации |
PDF Скачать v19 |
02.24 |
| 3D модель | STEP Скачать | 02.21 |
