Реле контроля трехфазного напряжения РКН-3-21-15 асимметричная регулировка порогов (Uниз - 5%-25%, Uверх - 5%-20%)

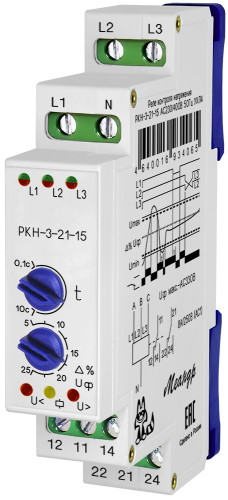

Реле контроля трехфазного напряжения РКН-3-21-15
РКН-3-21-15 АС230В/АС400В УХЛ4
стандарт
2030.00 руб. с НДС

спец.изделие
2802.00 руб. с НДС


  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Регулируемые пороги окном на снижение/превышение напряжения (5-25%)
  • Контроль порядка чередования, частоты, обрыва и "слипания" фаз
  • Задержка срабатывания от 0.1 до 10

НАЗНАЧЕНИЕ
   Реле контроля напряжения РКН-3-21-15 (далее устройство) предназначено для контроля частоты, наличия, обрыва, “слипания” и порядка чередования фаз в цепях трёхфазного напряжения в четырёхпроводной сети с нейтралью, а также для контроля снижения или превышения напряжения ниже или выше установленного порога. Технические характеристики приведены в таблице ниже.

КОНСТРУКЦИЯ

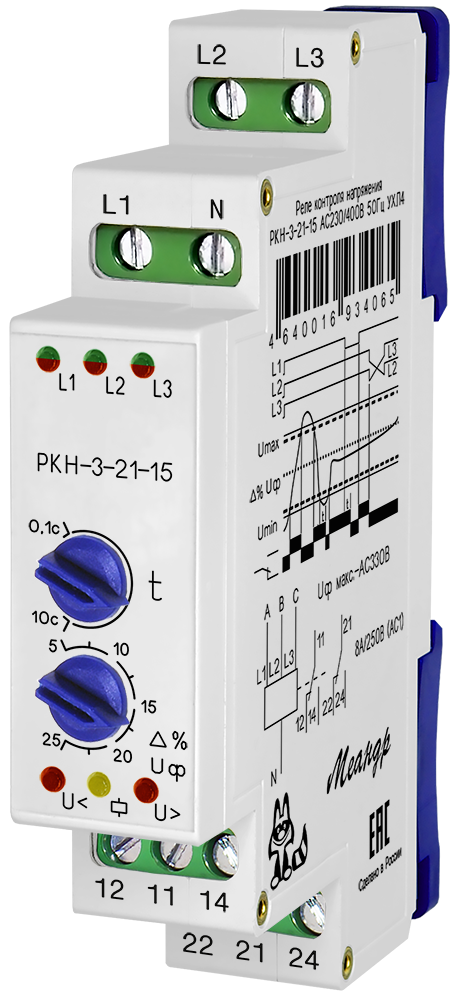

    Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на поверхность, замки необходимо раздвинуть (рис.4 руководства по эксплуатации). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположен регулятор «Uф» установки верхнего и нижнего порогов срабатывания, регулятор времени «t», жёлтый индикатор включения встроенного реле «R» и зелёный индикатор питания «U».

РАБОТА УСТРОЙСТВА
   При подаче питания устройство начинает контролировать сетевое напряжение (устройство питается от контролируемой сети).
   Допустимым напряжением считается напряжение с правильным чередованием, фазным напряжением выше нижнего и ниже верхнего порогов, допустимой частотой. Иное напряжение считается аварийным.
   Если напряжение допустимое, начинается отсчет времени включения. Если до окончания отсчета оно не станет аварийным, произойдет включение реле.
   При возникновении аварийного напряжения устройство отсчитывает задержку срабатывания «t». Если аварийное напряжение сохраняется дольше задержки срабатывания, произойдет отключение реле. После возврата напряжения к допустимому устройство начинает отсчет времени включения «t», по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится.

   Реле выключается без задержки:
   - если напряжение превысит порог срабатывания 25% для Uмин или 20% для Uмакс;
   - при обрыве двух или всех трёх фаз;
   - при "слипании" фаз.

 ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Ед.изм.
РКН-3-21-15
Номинальное напряжение питания фазное/линейное Uном, 50Гц
В
230/400
Допустимые фазные напряжения
В
330/130
Частота напряжения питания Гц 45 ... 65
Диапазон регулирования порогов срабатывания от Uном   5...20% (верх) / 5...25% (низ)
Погрешность установки порога срабатывания   ± 5% от Uном
Погрешность измерения порога срабатывания   ± 2% от Uном
Гистерезис срабатывания В 6
Регулируемая задержка срабатывания «t» с 0.1 ... 10
Время готовности устройства к работе с 0.2
Потребляемая мощность, не более ВА 4
Количество и тип контактов   2 переключающие группы
Номинальный ток контактной группы А 8 (АС1) / 3.2 (АС3)
Максимальный суммарный ток групп контактов А 8 (АС1) / 3.2 (АС3)
Максимальное коммутируемое напряжение В 250
Максимальное напряжение между цепями питания и контактами реле В 2000 (АС 50Гц 1 минута)
Механическая износостойкость, не менее циклов 1х107
Электрическая износостойкость, не менее циклов 1x105 (цикл Вкл. 1с. / Выкл. 9с)
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Диапазон рабочих температур (по исполнениям) °С

-25...+55 (УХЛ4)
-40…+55 (УХЛ2)

Температура хранения °С -40…+70
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96   IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха (при 25°С), не более
%
80
Высота над уровнем моря, не более
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса (брутто)
кг
0,08
Срок службы лет 10

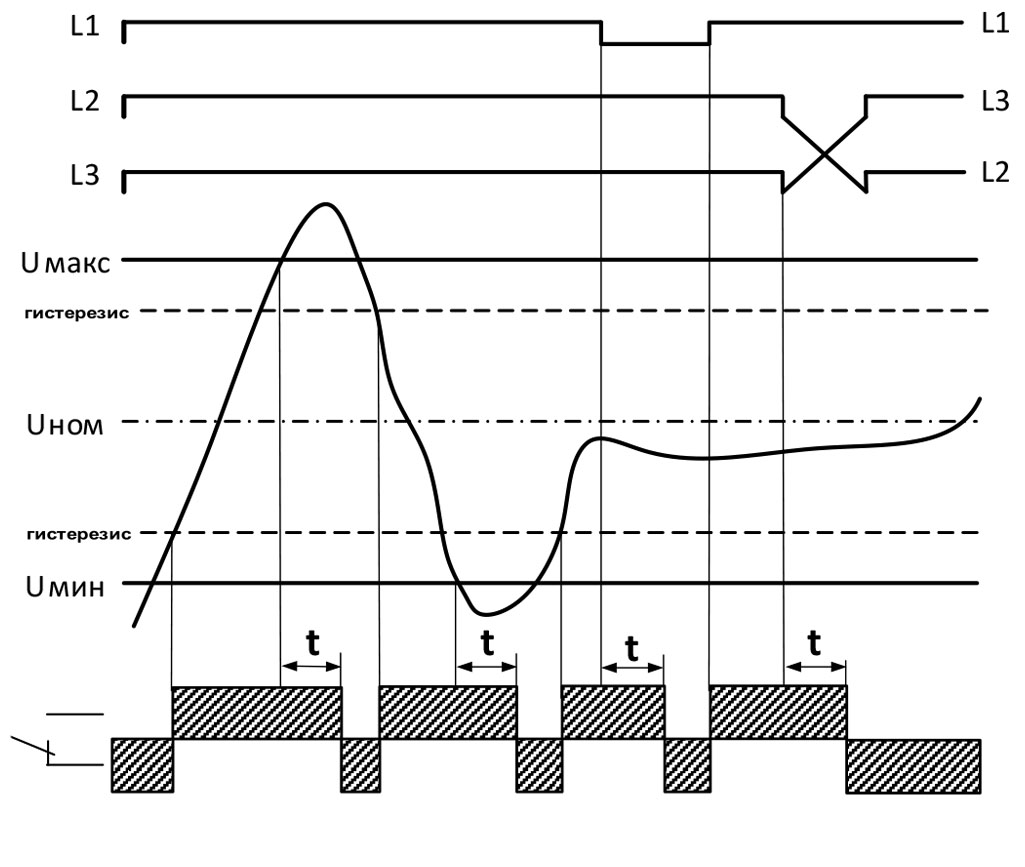

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РКН-3-21-15
 Обнаружение обрыва нейтрали
    При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен. При ассиметричной нагрузке в трёхфазной сети потенциал нейтрали сместится (рис. слева), фазные напряжения выйдут за допустимые пределы, произойдет срабатывание реле.

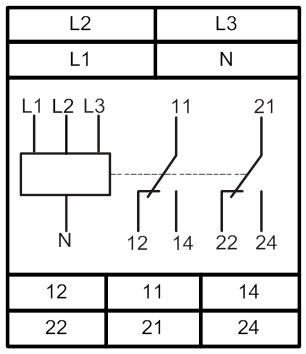

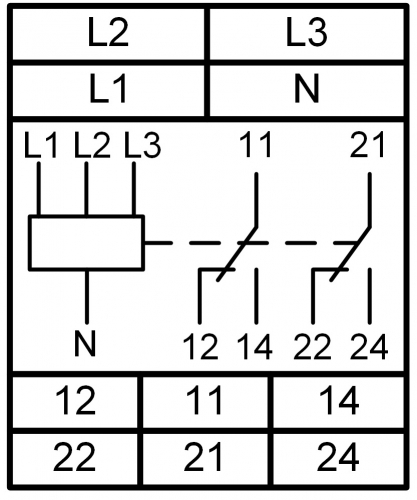

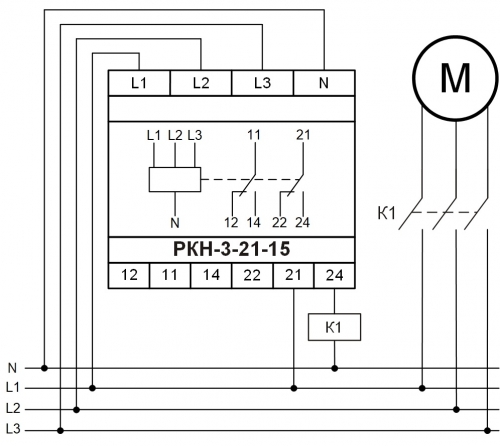

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения РКН-3-21-15

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
РКН-3-21-15 АС230В/АС400В УХЛ4
РКН-3-21-15 АС230В/АС400В УХЛ2
4640016934065
4640016934058
Руководство по эксплуатации PDF Скачать v09 12.23



Русский
