Реле контроля однофазного напряжения РКН-1М узкий корпус 13мм

ВНИМАНИЕ!

НАЧИНАЯ С НОМЕРА ПАРТИИ SN2424z1390 (наносится на корпус) И В ПОСЛЕДУЮЩИХ ПАРТИЯХ

ЗАМЕНЕНО ИСПОЛНИТЕЛЬНОЕ РЕЛЕ. ВМЕСТО 1 ПЕРЕКЛЮЧАЕМОЙ ГРУППЫ КОНТАКТОВ (CO) ТЕПЕРЬ 2 КОНТАКТА: 1 НОРМАЛЬНО ОТКРЫТЫЙ (NO) И 1 НОРМАЛЬНО ЗАКРЫТЫЙ (NC)

внизу страницы доступны для скачивания паспорта (v10 - устаревший) и (v11 - обновленный)

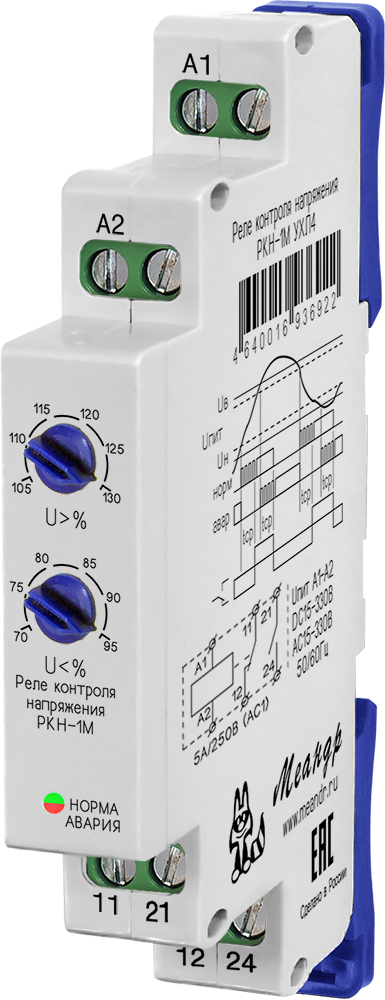

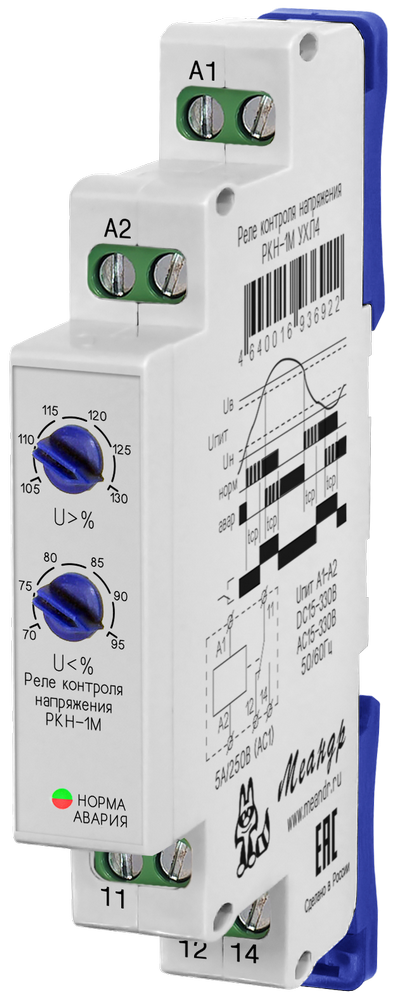

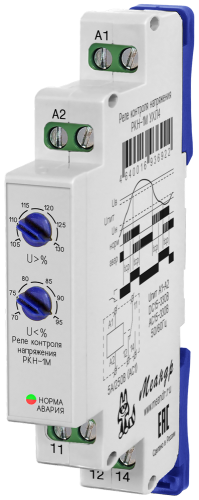

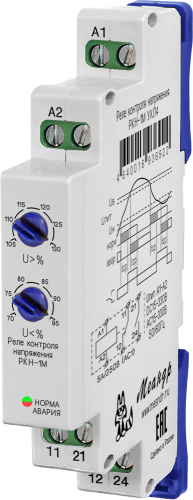

УСТАРЕВШАЯ МОДЕЛЬ паспорт V10 ОБНОВЛЕННАЯ МОДЕЛЬ 2024 года, паспорт V11

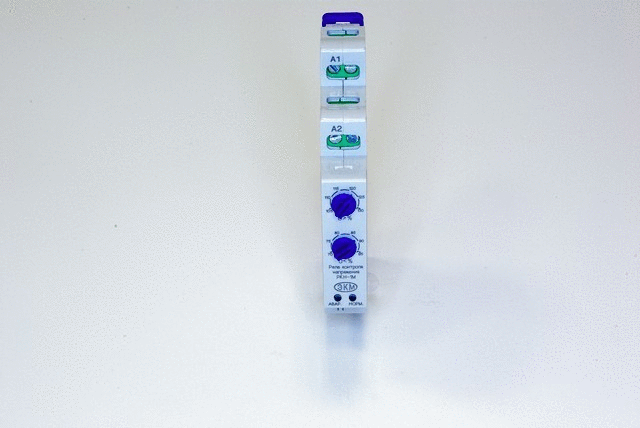

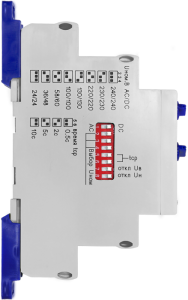

Изображение           Реле контроля однофазного напряжения РКН-1М вид с боку Изображение           Реле контроля однофазного напряжения РКН-1М вид с боку
РКН-1М УХЛ4
стандарт
2512.00 руб. с НДС

спец. изделие
3468.00 руб. с НДС


  • Широкий ряд номинальных напряжений в одном изделии
  • Контроль переменного (синусоидального) или постоянного (сглаженного) напряжения
  • Регулируемый отключаемый порог на снижение напряжения -30…-5% от Uном
  • Регулируемый отключаемый порог на повышение напряжения +5…+30% от Uном
  • Переключаемая задержка срабатывания 0.5c, 2c, 5с, 10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной 13мм

НАЗНАЧЕНИЕ
   Реле контроля напряжения РКН-1М (далее реле) предназначено для контроля снижения и превышения напряжения ниже и/или выше установленных порогов. Работает в трёх режимах: реле максимального или минимального напряжения, или осуществляет контроль одновременно по двум порогам ("окном"). Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Технические характеристики реле приведены в таблице ниже.

КОНСТРУКЦИЯ

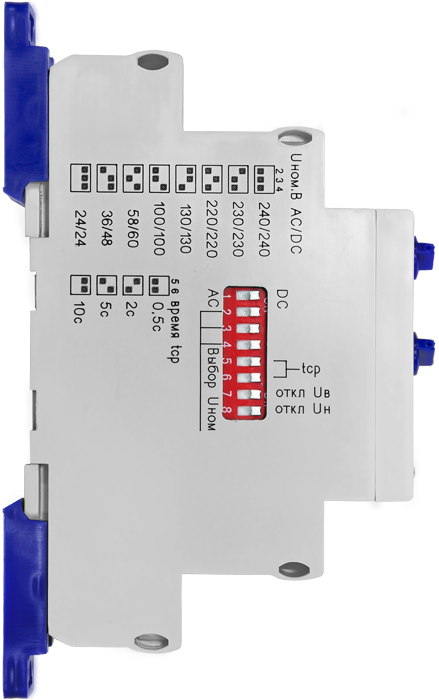

   Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели расположены: регулятор верхнего порога срабатывания "U˃%", регулятор нижнего порога срабатывания "U˂%", зелёно/красный индикатор "норма/авария". На боковой поверхности расположен блок DIP-переключателей для выбора номинального напряжения питания (переключатели 1-4), задержки срабатывания (переключатели 5-6) и диаграммы работы (переключатели 7-8). Положения переключателей показаны на рис. 1 руководства по эксплуатации. Схема подключения представлена на рис. 3 руководства по эксплуатации. Габаритные размеры приведены на рис. 4 руководства по эксплуатации.

РАБОТА РЕЛЕ
    В реле реализованы три режима работы: Реле напряжения (далее "работа «окном»", контроль напряжения по верхнему и нижнему порогам); Реле максимального напряжения ("Uниз выкл", контроль только по верхнему порогу, нижний порог отключен) и Реле минимального напряжения ("Uверх выкл", контроль только по нижнему порогу, верхний порог отключен). Диаграммы работы реле представлены на рис. 2 руководства по эксплуатации.
   При подаче питания реле начинает контролировать напряжение. Допустимым напряжением считается напряжение в пределах установленных порогов, соответственно установленному режиму. Иное напряжение считается аварийным.
   Если напряжение допустимое, начинается отсчет задержки срабатывания t. Если до окончания отсчета напряжение не станет аварийным, произойдет включение реле. Контакты 21-24 замыкаются, 11-12 размыкаются и включается зелёный индикатор "норма", во время отсчёта задержки зелёный индикатор "норма" мигает.
   При возникновении аварийного напряжения устройство отсчитывает задержку срабатывания. Если аварийное напряжение сохраняется дольше задержки срабатывания, произойдет отключение реле. Контакты 11-12 замыкаются, 21-24 размыкаются и загорается красный индикатор "авария", во время отсчёта задержки красный индикатор "авария" мигает.
   После возврата напряжения к допустимому, устройство начинает отсчет задержки срабатывания, по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится.
 ВНИМАНИЕ: В конструкции изделия применено бистабильное электромагнитное реле. Удары могут привести к переключению контактов. Неправильное положение контактов перед первым включением реле не является дефектом. При первом включении исходное (выключенное) положение контактов восстанавливается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-1М
Параметры
Ед.изм.
РКН-1М
Род напряжения (выбирается DIP-переключателем 1)

AC или DC
Номинальное переменное напряжение Uном (выбирается DIP-переключателем)
В
AC24, AC36, AC58, AC100, AC130, AC220, AC230, AC240
Номинальное постоянное напряжение Uном (выбирается DIP-переключателем)
В
DC24, DC48, DC60, DC100, DC130, DC220, DC230, DC240
Порог отключения при повышенном напряжении   +5% … +30% от Uном
Порог отключения при пониженном напряжении   −30 %... −5% от Uном
Точность установки порогов напряжения, Uном % 5
Точность измерения, Uном % 2
Гистерезис срабатывания, Uном % 3±1
Задержка срабатывания с 0.5, 2, 5, 10
Погрешность задержки срабатывания, не более   ±5% ± 0.1с
Время готовности реле, не более с 0.5
Максимально допустимое напряжение A1-A2, не более 30 минут В 330
Минимальное рабочее напряжение В 15
Потребляемая мощность, не более ВА 4
Количество и тип выходных контактов   1 NO и 1NC
Максимальный ток контакта, не более А 5 (250В 50Гц АС1)
Максимальный ток всех групп контактов суммарный продолжительный, не более А 7,5 (250В 50Гц АС1)
Максимальное коммутируемое напряжение В 250
Максимальное напряжение между цепями питания и контактами реле В 2000 (AC 50Гц - 1 мин)
Механическая износостойкость, не менее циклов 10x107
Электрическая износостойкость, не менее (цикл: вкл.1с/выкл.9с) циклов 1 x 10 5 (250В АС1 50Гц)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4, УХЛ2
Диапазон рабочих температур 0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения 0С -40…+70
Относительная влажность воздуха % 80 (250С)
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96   IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Высота над уровнем моря, не более м 2000
Режим работы   круглосуточный
Рабочее положение в пространстве   произвольное
Габаритные размеры мм 13х93х62
Масса, не более кг 0.05
Срок службы, не менее лет 10

ДИАГРАММЫ РАБОТЫ

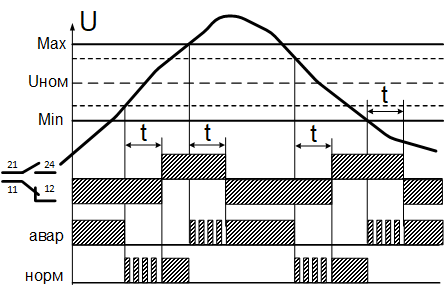

Режим работы "окно"

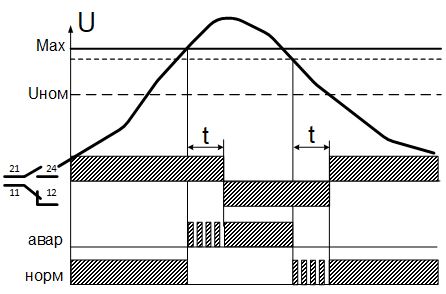

Режим работы "реле максимального напряжения

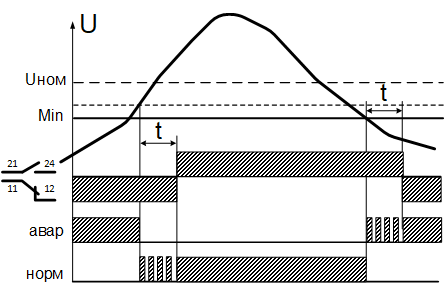

Режим работы "реле минимального напряжения"

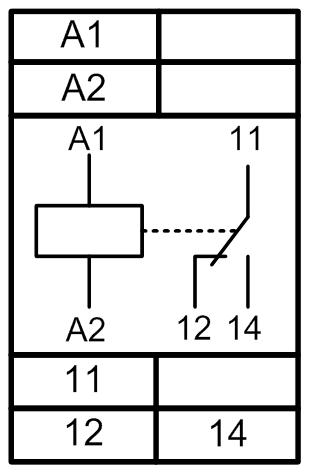

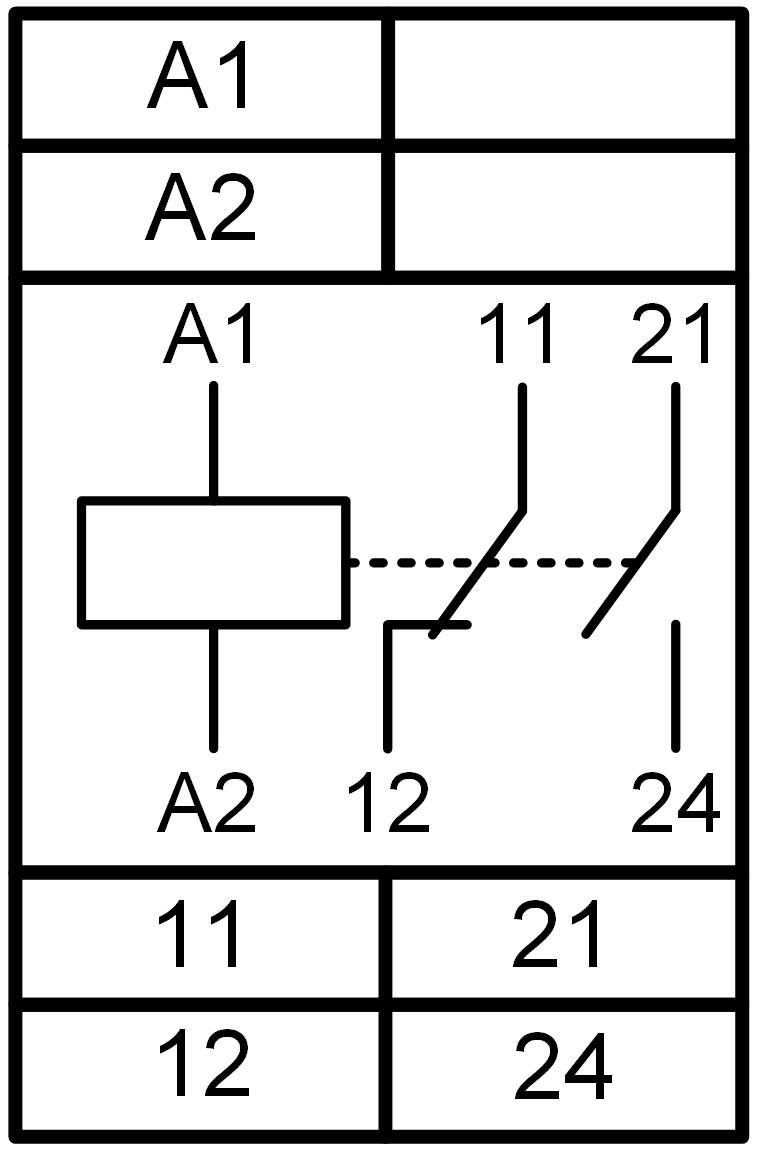

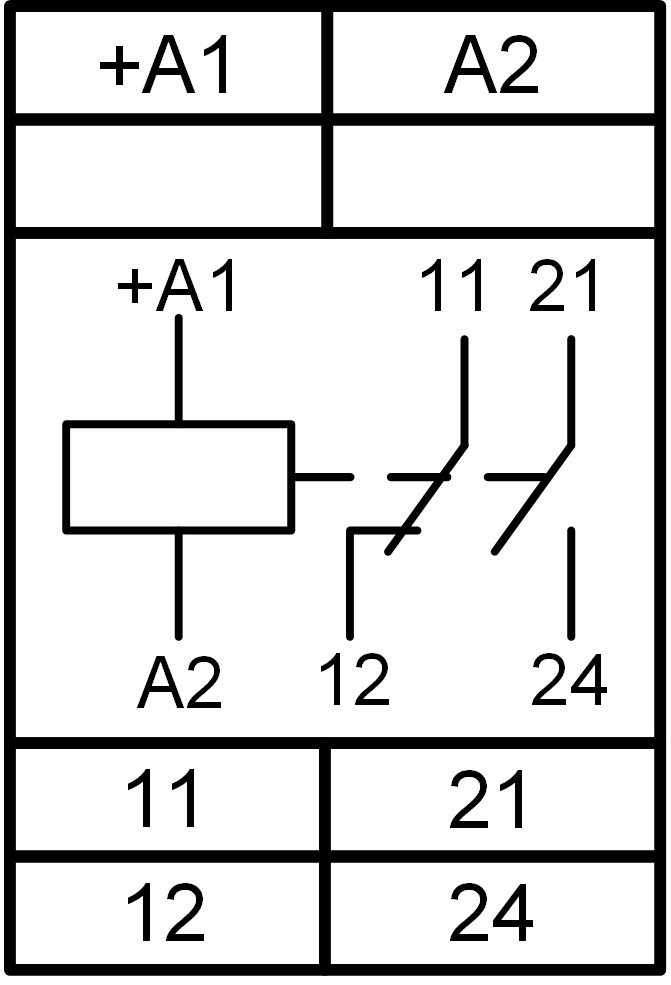

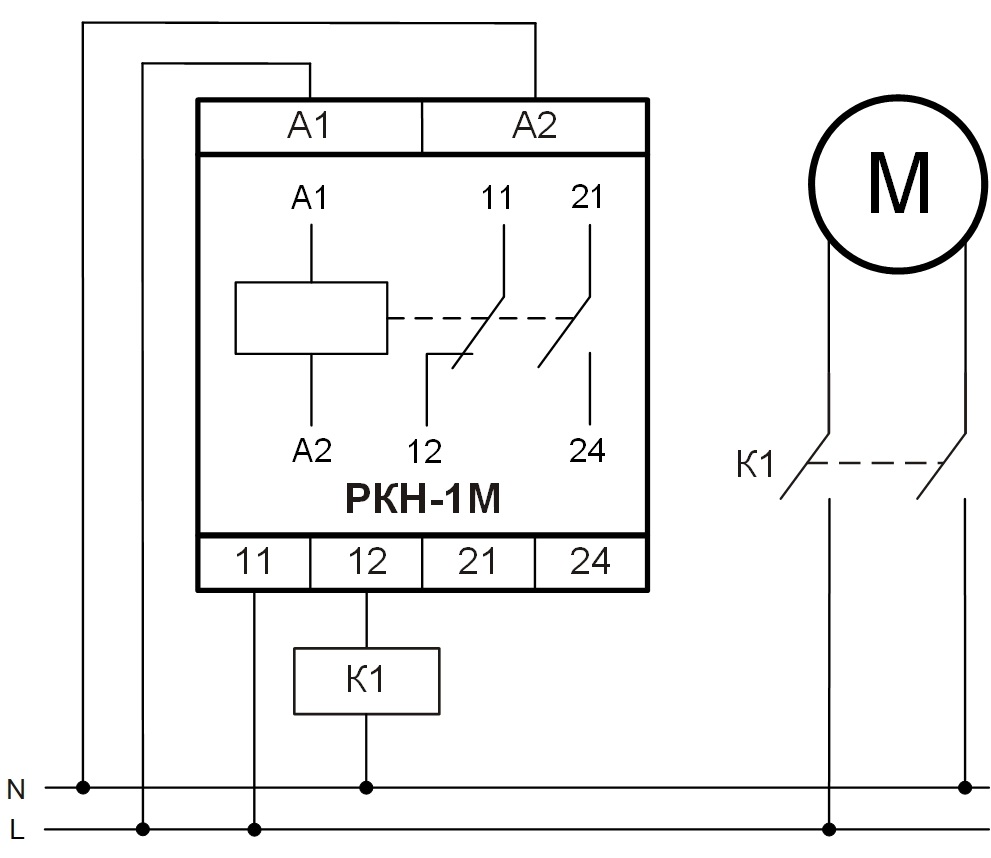

МНЕМОСХЕМА

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты корпуса 13мм -13*92*63

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
