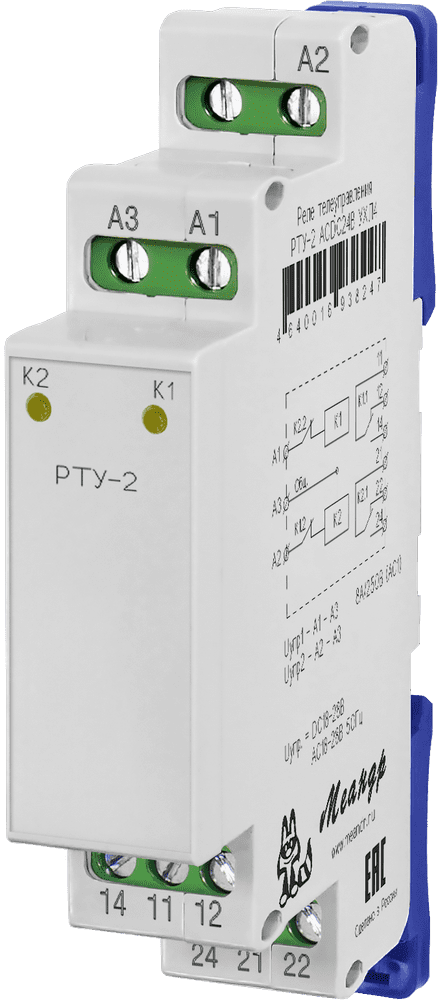

Реле телеуправления (электрическая блокировка при управлении двумя взаимоисключающими потребителями)
 |
|
РТУ-2 ACDC230В УХЛ4
|
стандарт. |
1230.00 руб. с НДС
|
|
РТУ-2 ACDC230В УХЛ2
|
спец. изделие |
1698.00 руб. с НДС
|
|
РТУ-2 ACDC24В УХЛ4
|
стандарт. |
1230.00 руб. с НДС
|
|
РТУ-2 ACDC24В УХЛ2
|
спец. изделие |
1698.00 руб. с НДС
|
-
Электрическая блокировка при управлении двумя взаимоисключающими потребителями
-
Индикация рабочей линии
-
2 выходных реле 8А/250В
-
Крепление на рейку-DIN или на ровную поверхность
-
Корпус шириной 18мм (1 модуль)
НАЗНАЧЕНИЕ РЕЛЕ
Реле телеуправления РТУ-2 (далее - реле) предназначено для электрической блокировки при управлении двумя взаимоисключающими потребителями. Технические характеристики реле приведены в таблице ниже.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: желтый индикатор «К1» включения линии 1, желтый индикатор «К2» включения линии 2.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм
РАБОТА УСТРОЙСТВА
При подачи напряжения питания (сигнала) на А1 включается К1 загорается светодиод К1 на лицевой панели и замыкается контакт 11-14, а выход К2 автоматически блокируется (размыкается контакт К1.2). Для включения К2 необходимо снять напряжение питания (сигнал) с А1 и подать его на клемму А2, при этом загорается светодиод К2 на лицевой панели и замыкается контакт 21-24, а выход К1 автоматически блокируется (размыкается контакт К2.2).
|
Параметр
|
Ед.изм.
|
РТУ-2 | ||
|
Напряжение питания
|
В
|
ACDC24
|
ACDC110 | ACDC230 |
|
Мощность потребляемая катушкой, не более
|
Вт
|
|||
|
Время во включённом состоянии
|
|
не ограничено
|
||
|
Время включения реле, не более
|
мс
|
25
|
||
|
Время выключения реле, не более
|
мс
|
50 | ||
|
Количество и тип контактов
|
|
2х1 переключающая группа | ||
|
Максимальное коммутируемое напряжение
|
В
|
250
|
||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
В
|
8 | ||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
||
|
Электрическая прочность (питание - контакты)
|
В
|
АС2000 (50Гц - 1 минута)
|
||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||
|
Максимальная частота коммутаций, не более
|
цикл./час
|
600
|
||
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
||
|
Температура хранения
|
0С
|
-40...+70
|
||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
|
УХЛ2 или УХЛ4
|
||
|
Степень защиты реле: по корпусу/по клеммам в соответствии с ГОСТ 14254-96
|
|
IP40/IP20
|
||
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
||
|
Рабочее положение в пространстве
|
|
произвольное
|
||
|
Режим работы
|
|
круглосуточный
|
||
|
Габаритные размеры
|
мм
|
18х93х62
|
||
|
Масса
|
кг
|
0,08
|
||

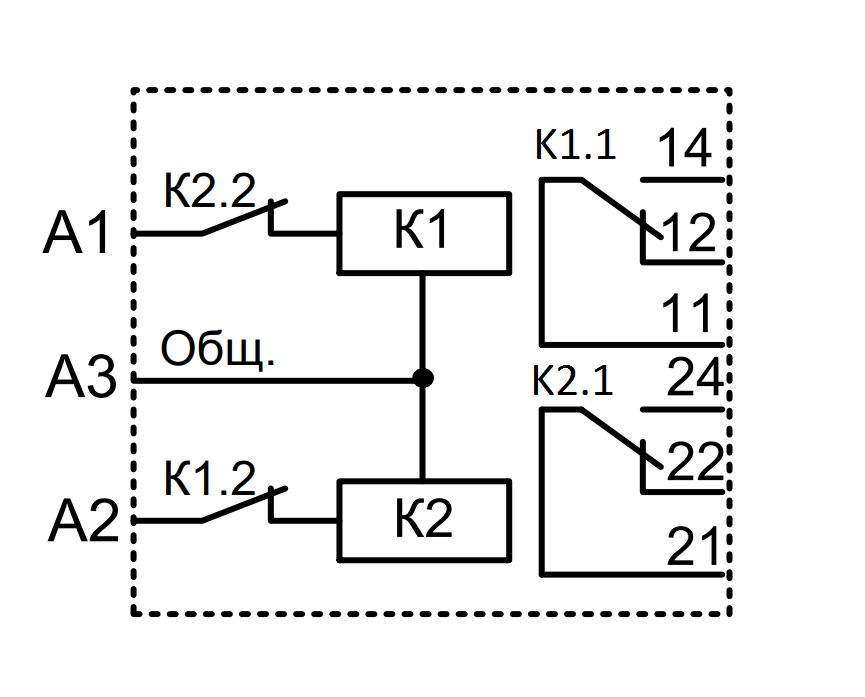

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40

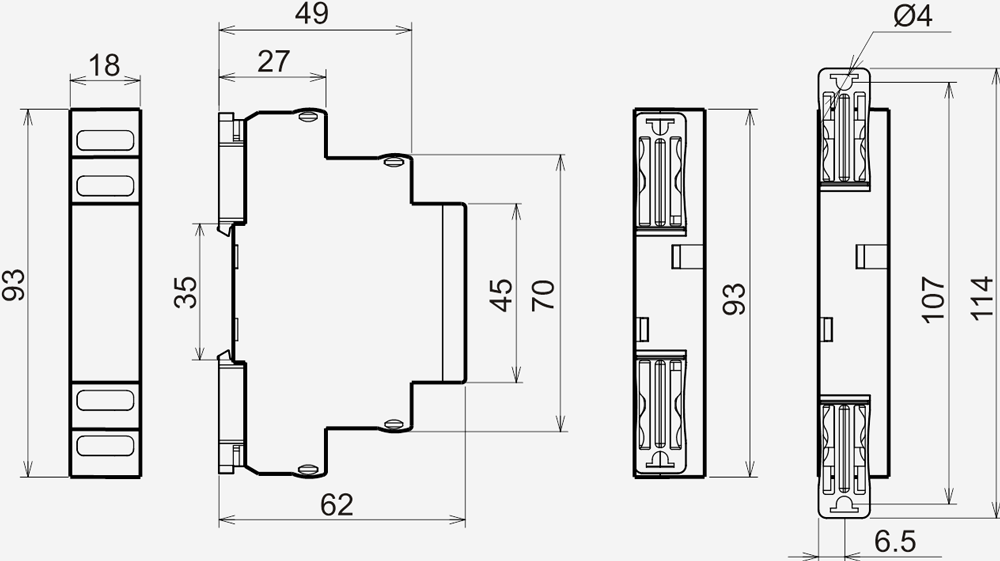

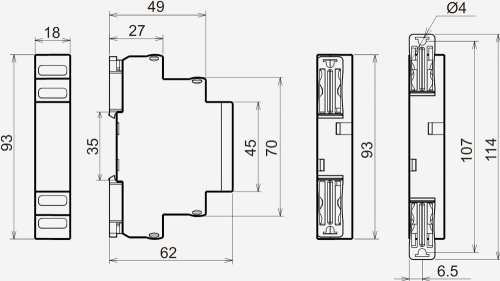

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум для обсуждения - здесь
|
