Реле контроля трехфазного напряжения РКН-3-17-15 обнаружение коротких провалов (10мс)

   Реле коротких провалов РКН-3-17-15 (далее устройство) предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз. Технические характеристики приведены в таблице ниже.


   Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку шириной 35мм (ГОСТ Р МЭК 60715- 2003) или на ровную поверхность. Для установки на поверхность, замки необходимо раздвинуть (рис. 3 руководства по эксплуатации). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм² . На лицевой панели прибора расположены: регулятор установки времени «t возврата», регулятор порога срабатывания на снижение напряжения «U<%», красный индикатор аварии сети «U<», жёлтый индикатор срабатывания встроенного реле «», красный индикатор режима «Память», три зелёных/красных индикатора фаз «L1», «L2», «L3» .



   При подаче питания устройство начинает контролировать сетевое напряжение (устройство питается от контролируемой сети). Допустимым напряжением считается напряжение с прямым или обратным чередованием, фазным напряжением выше нижнего порога, допустимой частотой, отсутствием "слипания" фаз. Иное напряжение считается аварийным.

    После подачи питания, если напряжение допустимое, начинается отсчет времени включения t1. Если до окончания отсчета оно не станет аварийным, произойдет включение реле. При возникновении аварийного напряжения устройство сработает без задержки. После возврата напряжения к допустимому устройство начинает отсчет времени возврата (t возврата), по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится. Если регулятор tвозврата установлен в положение "Память", устройство после отключения реле останется в режиме памяти. Для сброса режима памяти требуется выключить и заново подать питание на устройство, либо установить tвозврата в другое положение и дождаться включения реле.

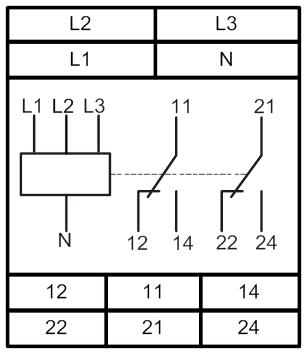

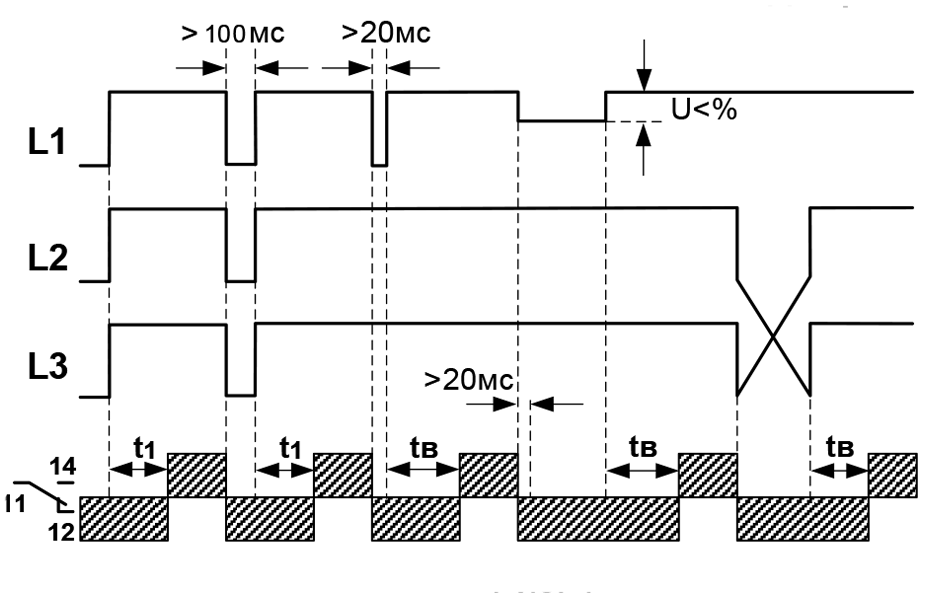

   Регулятор «U<%» задает порог срабатывания на снижение напряжения. Значения устанавливаются в процентах от номинального напряжения. t1 - 1 с для t возврата 1 с , 10 с для t возврата 10 с, 10 мин, "Память". Диаграмма работы устройства приведена на рис. ниже. Индикация работы устройства указана в таблице ниже.


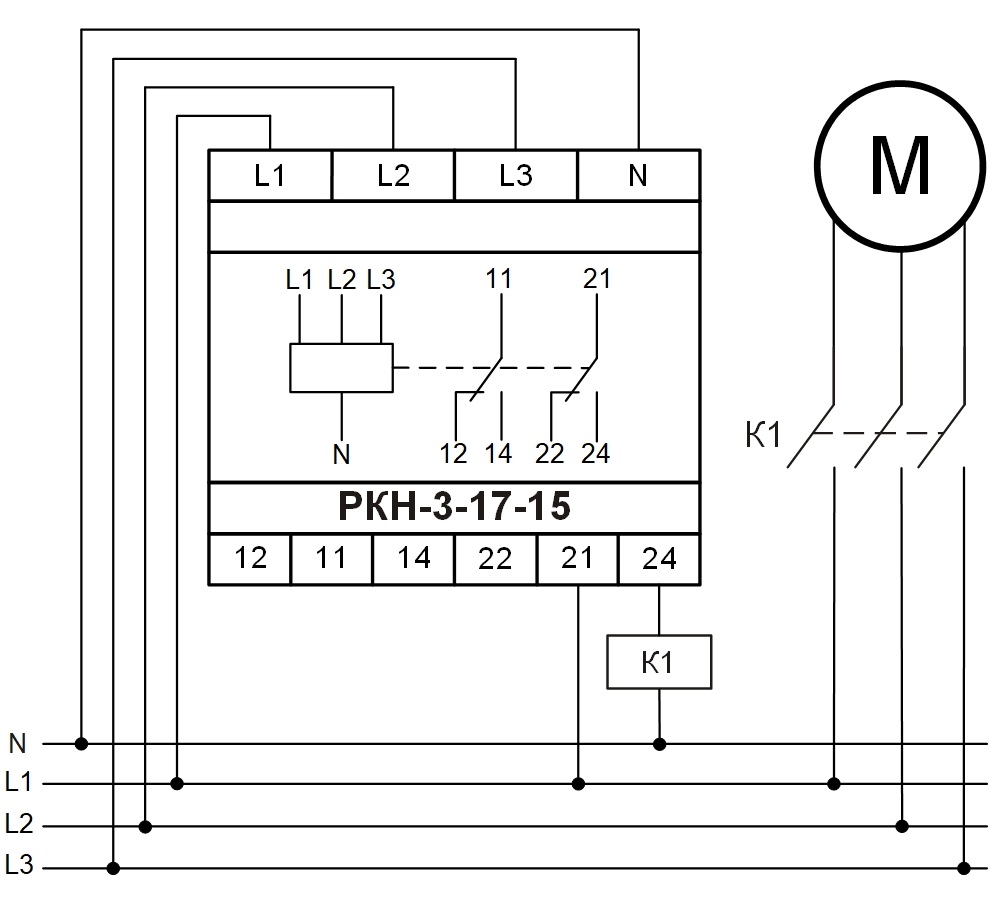

   ВНИМАНИЕ:  Подключение нулевого провода к клемме N обязательно!



Вид аварии или состояние реле	Состояние индикаторов
Напряжение на любой из фаз ниже порога срабатывания	индикаторы фаз включены красным на фазе/фазах с пониженным напряжением, индикатор аварии "U<" мигает
Активен режим «Память»	индикатор «Память» мигает
Нарушено чередование фаз	индикаторы фаз включены зеленым, индикаторы аварии "U<" и "Память" поочередно мигают
Слипание фаз	индикаторы аварийных фаз включены красным, индикатор аварии "U<" и индикатор «Память» одновременно медленно мигают
Выход частоты за допустимые пределы	индикаторы фаз включены зеленым, индикаторы аварии "U<" и "Память" одновременно быстро мигают
Реле включено	индикатор реле "" включен
Реле выключено	индикатор реле "" выключен
Отсчет времени срабатывания реле	индикатор реле "" мигает
