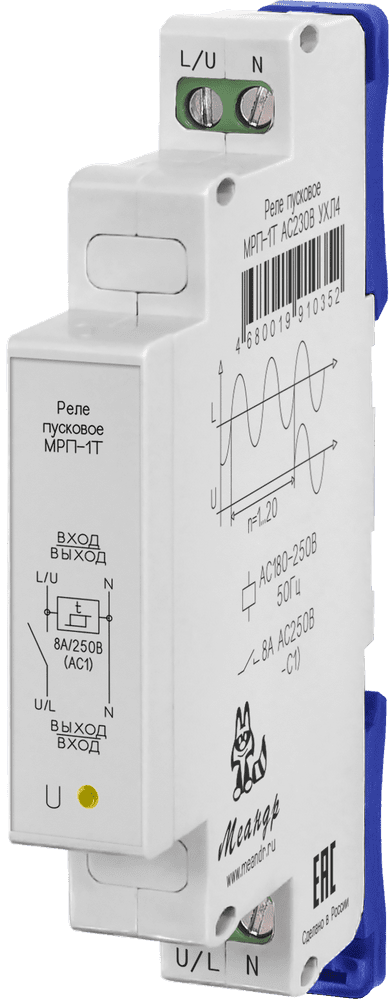

Реле ограничения пускового тока МРП-1Т

Реле ограничения пускового тока МРП-1T
МРП-1Т AC230В УХЛ4
стандарт
1155.00 руб. с НДС

спец. изделие
1594.00 руб. с НДС


  • Снижение пускового тока емкостных нагрузок (импульсных БП, драйверов LCD) за счёт замыкания контакта реле при переходе через «0» - технология «zero sync»
  • Распределенное во времени с помощью генератора случайных чисел включение нагрузок для уменьшения броска тока через автомат
  • Максимальная ёмкость нагрузки 160 мкФ
  • Индикация состояния выхода
  • Гальваническая развязка входа L и выхода U
  • Ширина корпуса 13мм

НАЗНАЧЕНИЕ РЕЛЕ
Реле ограничения пускового тока типа МРП-1Т предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). Выбор момента замыкания контактной группы формируется в диапазоне 150...700мс генератором случайного числа для каждого реле, что обеспечивает распределение пускового импульса тока по времени за счет разного момента срабатывания групп нагрузок каждая из которых защищается реле.

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм

РАБОТА РЕЛЕ
В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания контактов.
После подачи напряжения на входные контакты L и N, реле случайным образом выбирает один из первых двадцати переходов сетевого напряжения через «0» и коммутирует выходной контакт U, при этом на лицевой панели загорается индикатор включения реле.
Возможно применение взамен реле ограничения пусковых токов  CAMTEC ESB101



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-1Т (Ограничитель пускового тока)
Параметр
Ед.изм.
МРП-1Т AC230В
Напряжение питания
В
АС185...255
Частота питающей сети Гц 50
Мощность потребляемая катушкой, не более
Вт
1
Время во включённом состоянии

не ограничено
Время готовности с 0,15
Время включения реле*
с
0,15...0,7
Время выключения реле, не более
с
0,05
Номинальная емкость нагрузки, не более мкФ 160
Количество и тип контактов

1 замыкающий
Максимальная суммарная ёмкость нагрузки мкФ 250
Максимальное коммутируемое напряжение
В
400
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
Вт
2000
Электрическая прочность (питание - контакты) В AC2000 (50Гц - 1минута)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Максимальная частота коммутаций, не более
цикл./ч
600
Диапазон рабочих температур (по исполнениям)
0C
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4 или УХЛ2
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 (при 250C)
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
13х93х62
Масса
кг
0,06
* - случайным образом выбирается (программно)

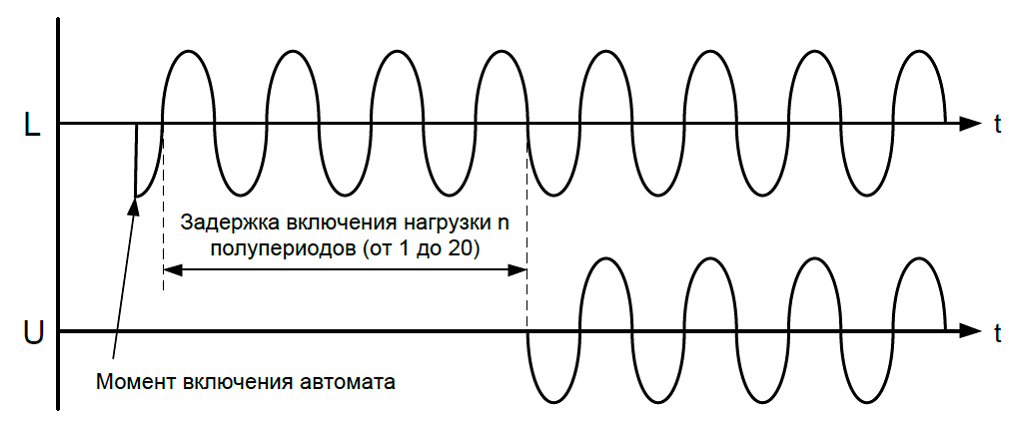

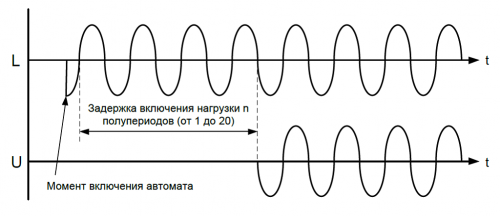

ДИАГРАММА РАБОТЫ ОГРАНИЧИТЕЛЯ ПУСКОВОГО ТОКА
Диаграмма работы МРП-1Т

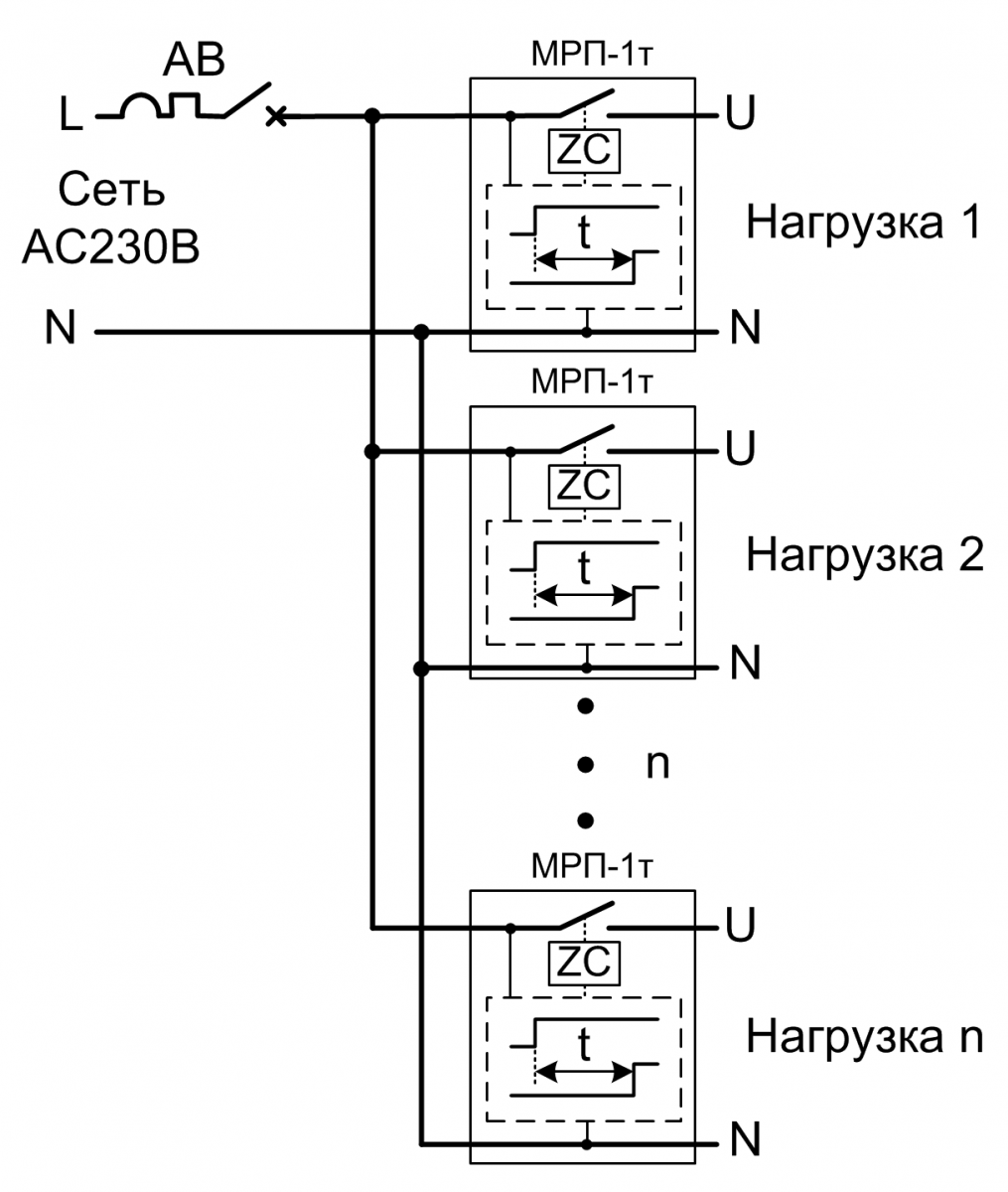

СХЕМЫ ПОДКЛЮЧЕНИЯ ОГРАНИЧИТЕЛЯ ПУСКОВОГО ТОКА


Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ ОГРАНИЧИТЕЛЯ ПУСКОВОГО ТОКА
Габариты корпуса 13мм -13*92*63

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
МРП-1Т AC230В УХЛ4
МРП-1Т AC230В УХЛ2

4680019910352
4680019910369

Руководство по эксплуатации .PDF Скачать v09 02.21
3D модель .STEP Скачать 02.21
