Шины медные соединительные "гребенка"

Шина ШМС-9-5pin Шина ШМС-9-13pin Шина ШМС-9-25pin Шина ШМС-9-109pin
Шина медная соединительная ШМС-5pin
Шина медная соединительная ШМС-13pin
Шина медная соединительная ШМС-25pin Шина медная соединительная ШМС-109pin
ПРИМЕР ПОДКЛЮЧЕНИЯ ШМС-9
ШИНЫ МЕДНЫЕ СОЕДЕНИТЕЛЬНЫЕ ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ВА-9 Изображение Изображение Изображение

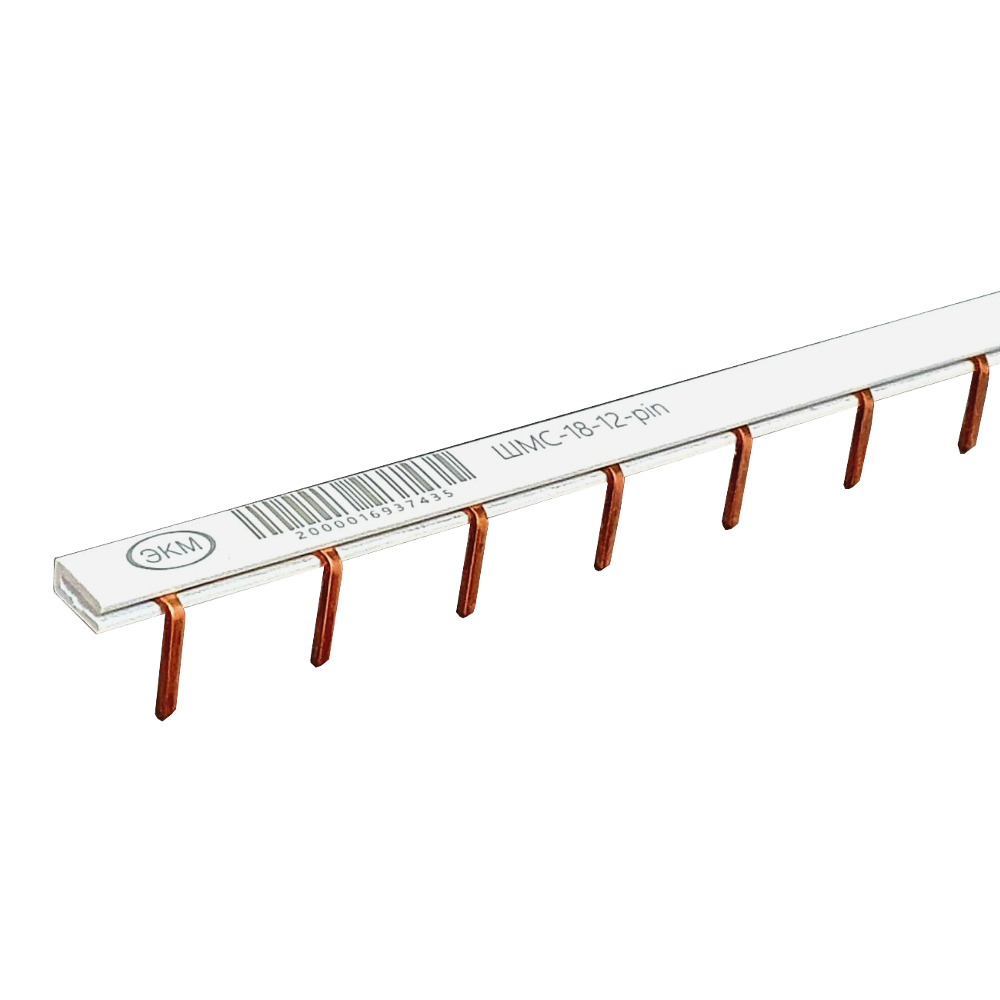

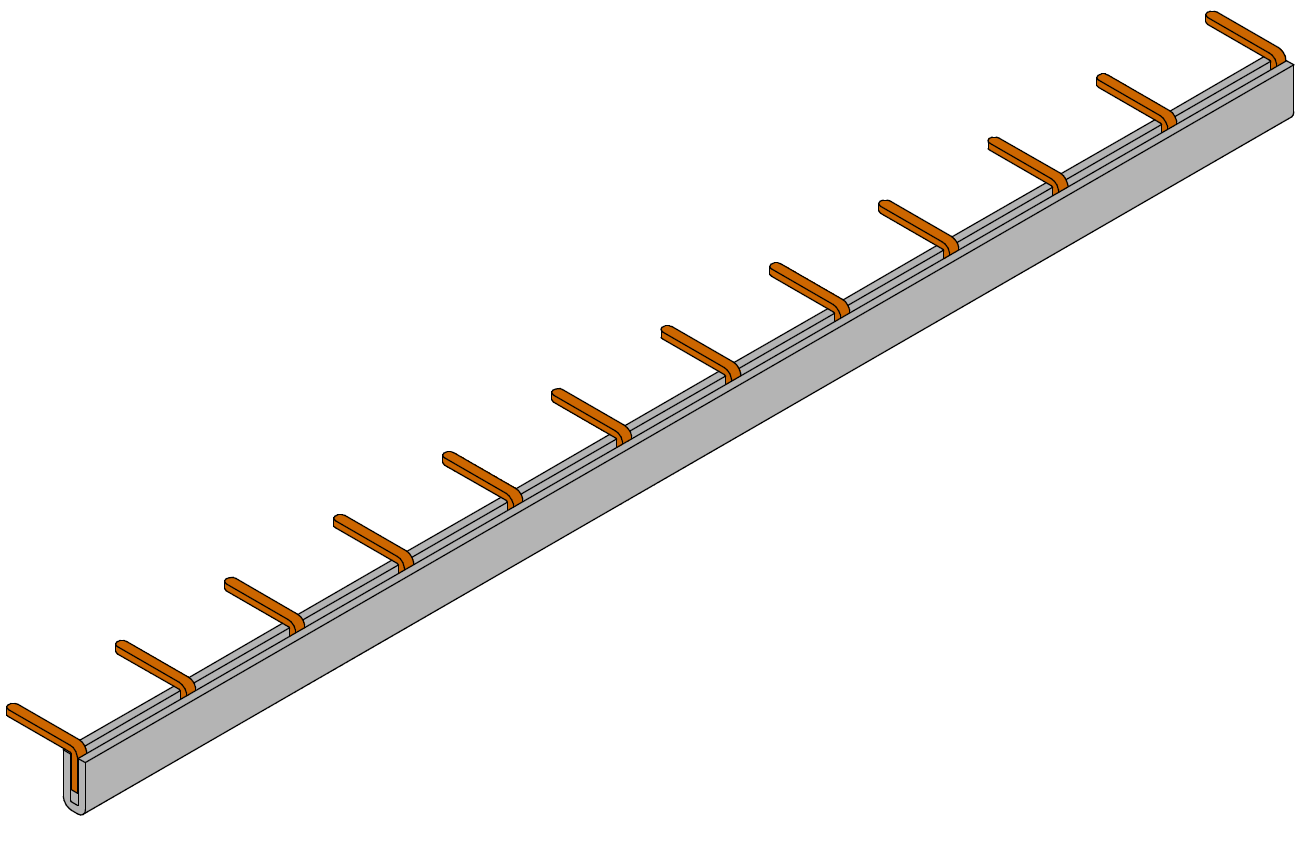

Шина ШМС-18-12pin

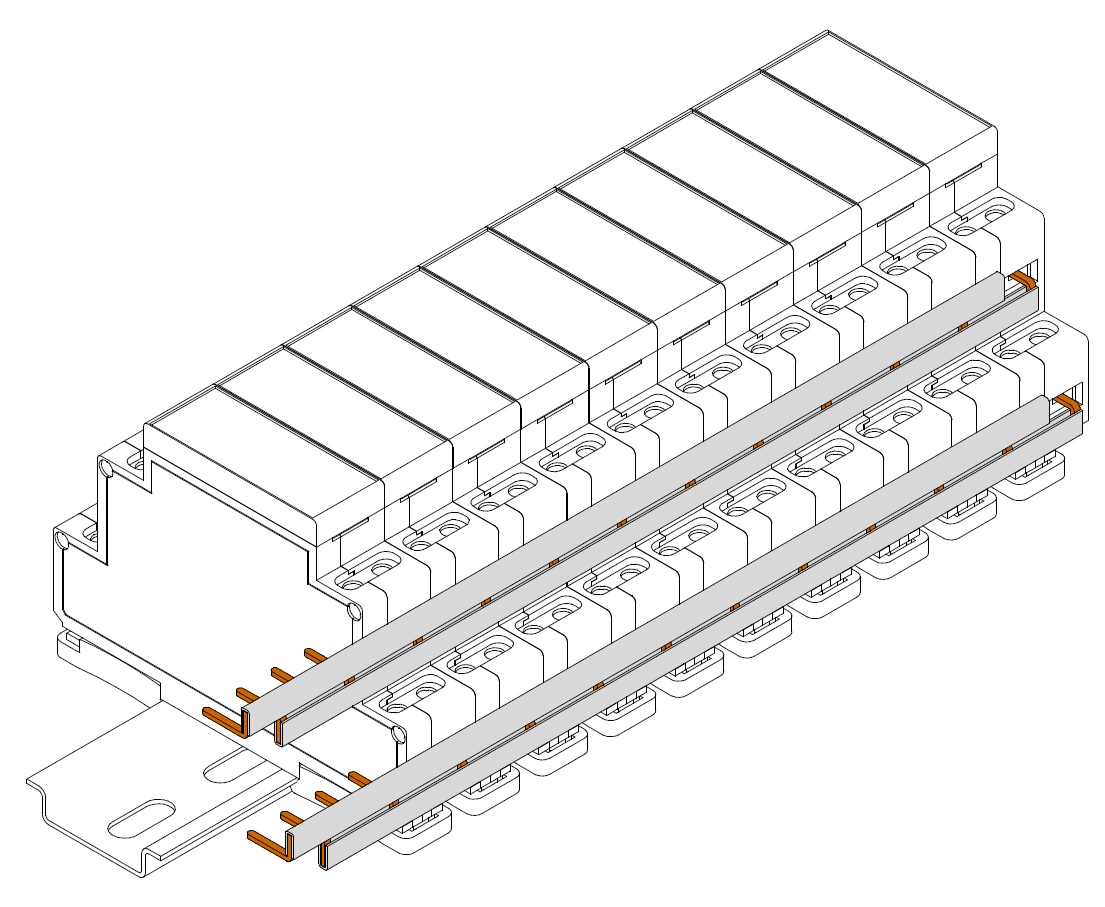

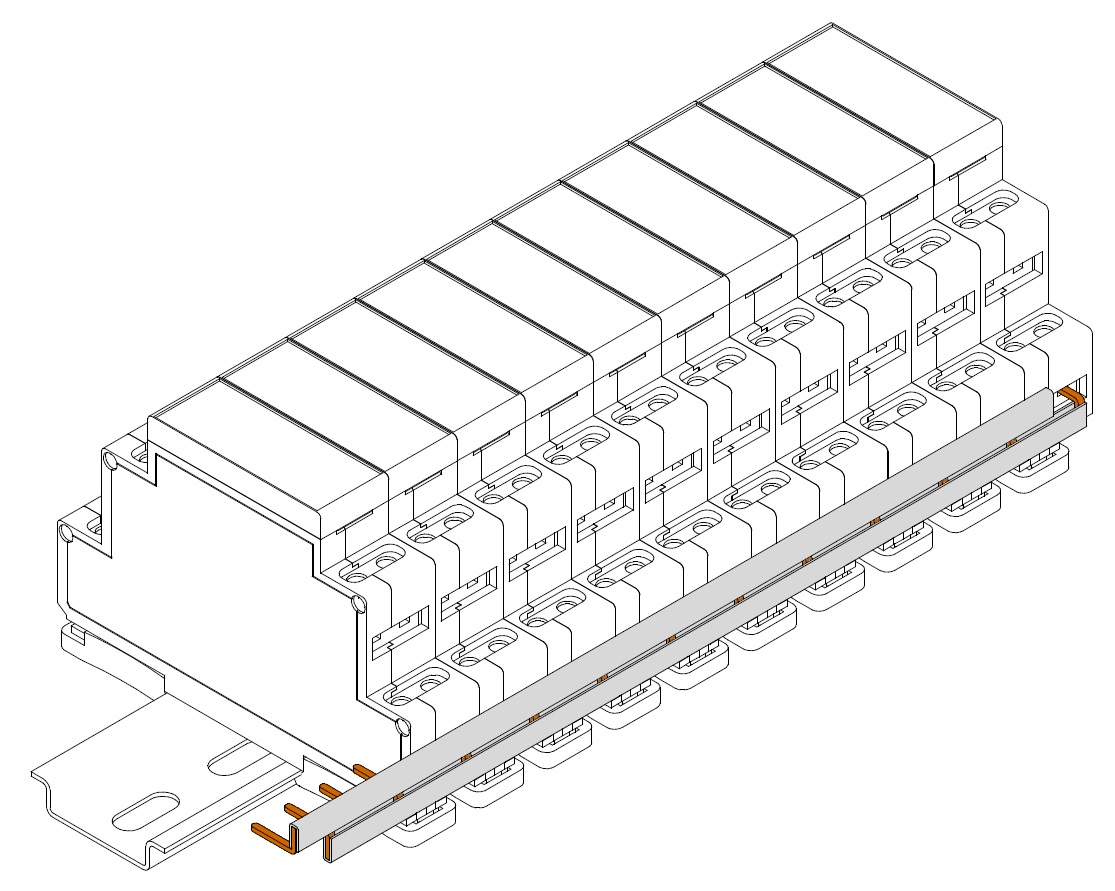

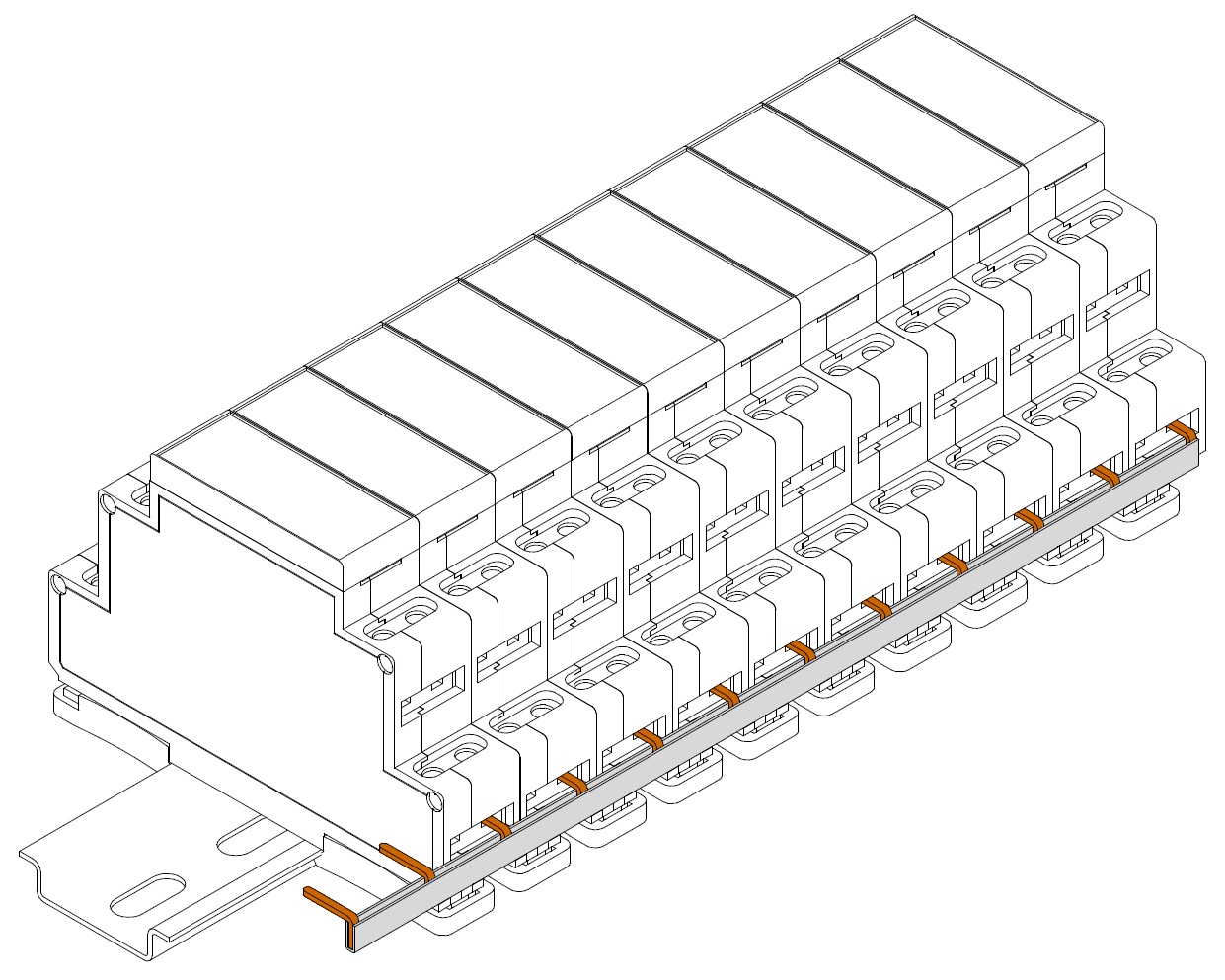

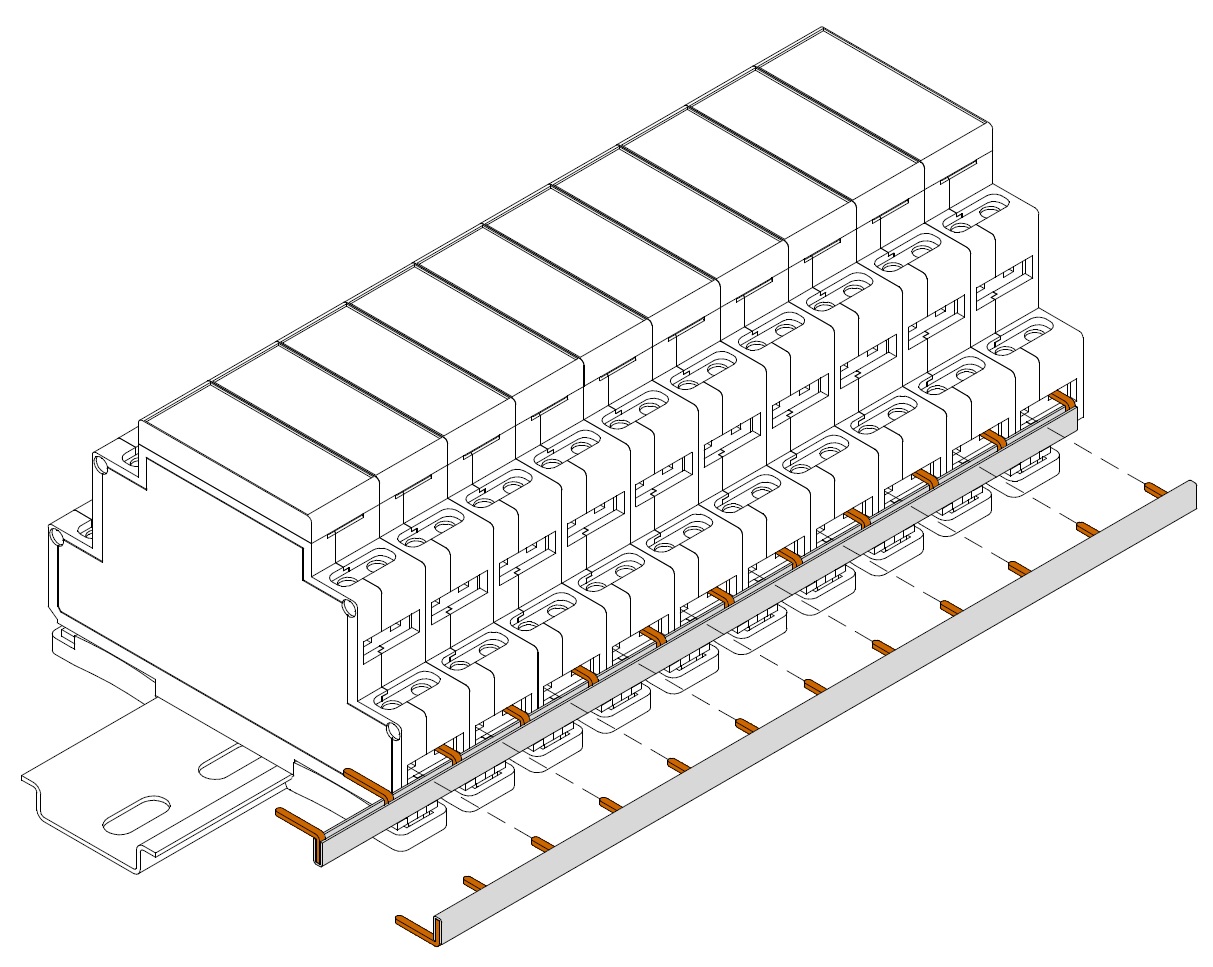

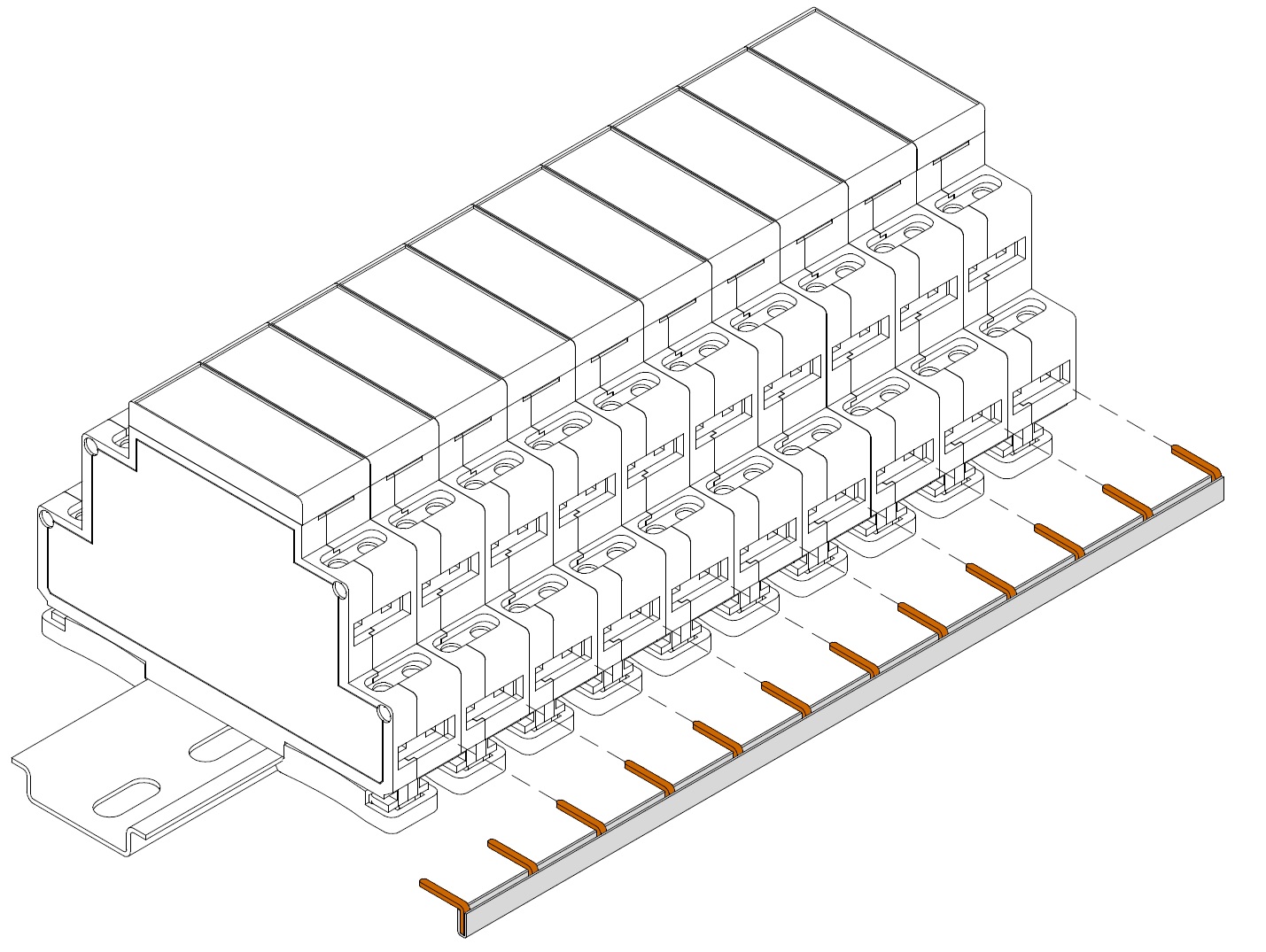

ПРИМЕР ПОДКЛЮЧЕНИЯ ШМС-18
Изображение Изображение Изображение Изображение Изображение
Шина медная соединительная ШМС-9-5pin
58.00 руб. с НДС

Шина медная соединительная ШМС-9-13pin
151.00 руб. с НДС

Шина медная соединительная ШМС-9-25pin
289.00 руб. с НДС

Шина медная соединительная ШМС-9-109pin
945.00 руб. с НДС

Шина медная соединительная ШМС-18-12pin
146.00 руб. с НДС



  • Шины выполнены из электротехнической меди;
  • Токоведущая часть шины спрятана в пластиковый негорючий корпус;
  • Шины производятся с разными количествами контактов "зубьев", легко нарезаются в размер;
  • Конструкция шин монолитная, что считается одним из самых надежных и безопасных соединений.

ОПИСАНИЕ И НАЗНАЧЕНИЕ ШИН
Шина типа "гребенка" предназначена для удобства коммутации различных устройств при групповом соединении. Шины представляют собой токоведущий литой медный проводник, спрятанный в пластиковый корпус, с выступающими частями - "зубьями". Вариативность исполнения шин велика и постоянно увеличивается. Упрощая монтажные работы при подключении, более безопасная эксплуатация, надежность соединений, эстетическая привлекательность и быстрая скорость монтажа заставляет потребителей все чаще их применять.

ОБОЗНАЧЕНИЯ ШИН
Пример обозначения, ШМС-18-12pin где:
ШМС - шина медная соединительная
18 - расстояние между зубьями
12 - количество зубьев

Наша компания выпускает шины для подключения ультратонких автоматов ВА9 ШМС-9 с различным количеством зубьев (точки подключения) от 5 шт. до 109 шт. А так же шины ШМС-18 для подключения модулей сопряжения с объектами МС с 12тью точками подключения. ШМС-18 так же можно использовать с другими устройствами подходящими по размеру.

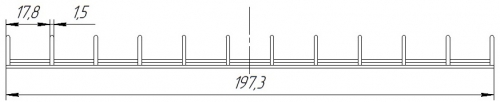

ГАБАРИТНЫЕ РАЗМЕРЫ

ШМС-9-5,13,25pin

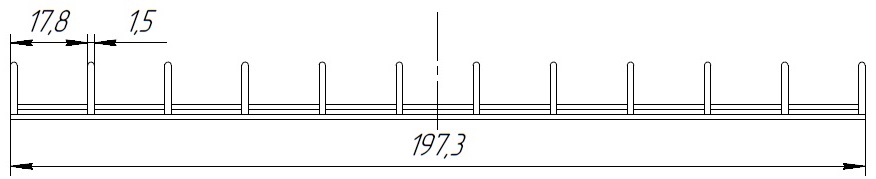

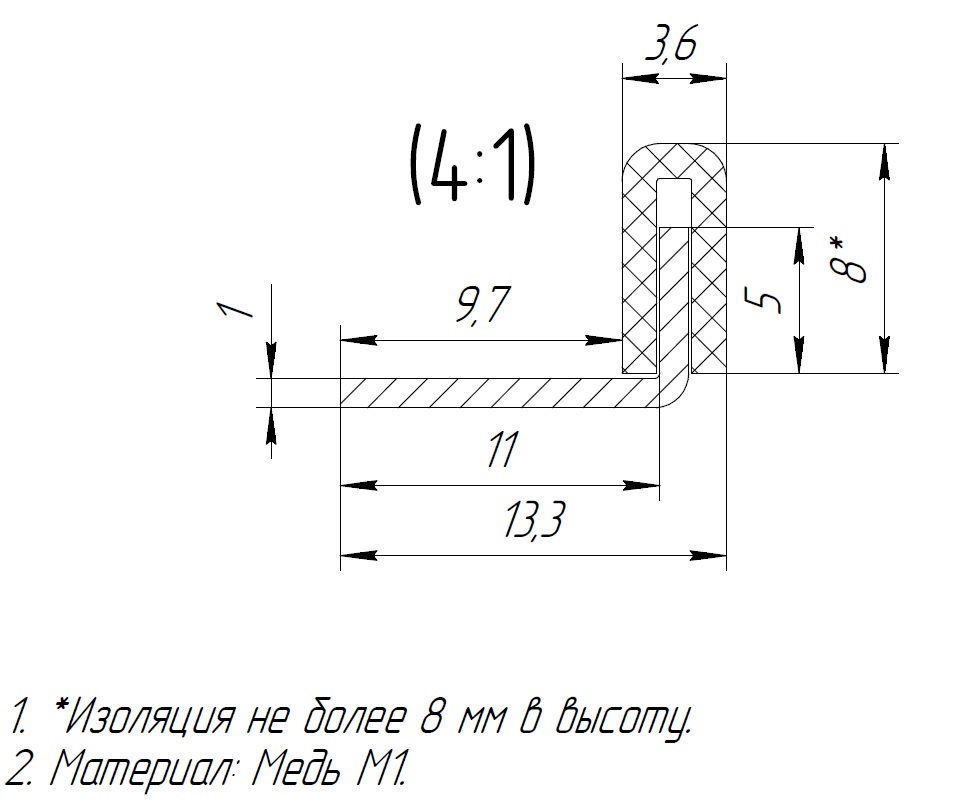

ШМС-18-12pin



Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания Дата файла

ШСМ-18-12pin

2000016937435

Руководство по эксплуатации PDF Скачать v01 11.22

ШМС-9-5pin
ШМС-9-13pin
ШМС-9-25pin
ШСМ-9-109pin

2000016933505
2000016933482
2000016933499
2000016933543

Руководство по эксплуатации PDF Скачать v01 06.20
