Набор для проектирования и макетирования КИТ-152
|
| Набор КИТ-152 |
459.00 руб. с НДС
|
Набор КИТ-152 - это универсальный набор деталей для мекетирования и проектирования изделий РЭА. Материал корпуса - ABS пластик светло серого цвета (RAL7035). Крепление корпуса на DIN рейку (35мм) или на ровную поверхность. Класс горючести V0, самозатухающий пластик.

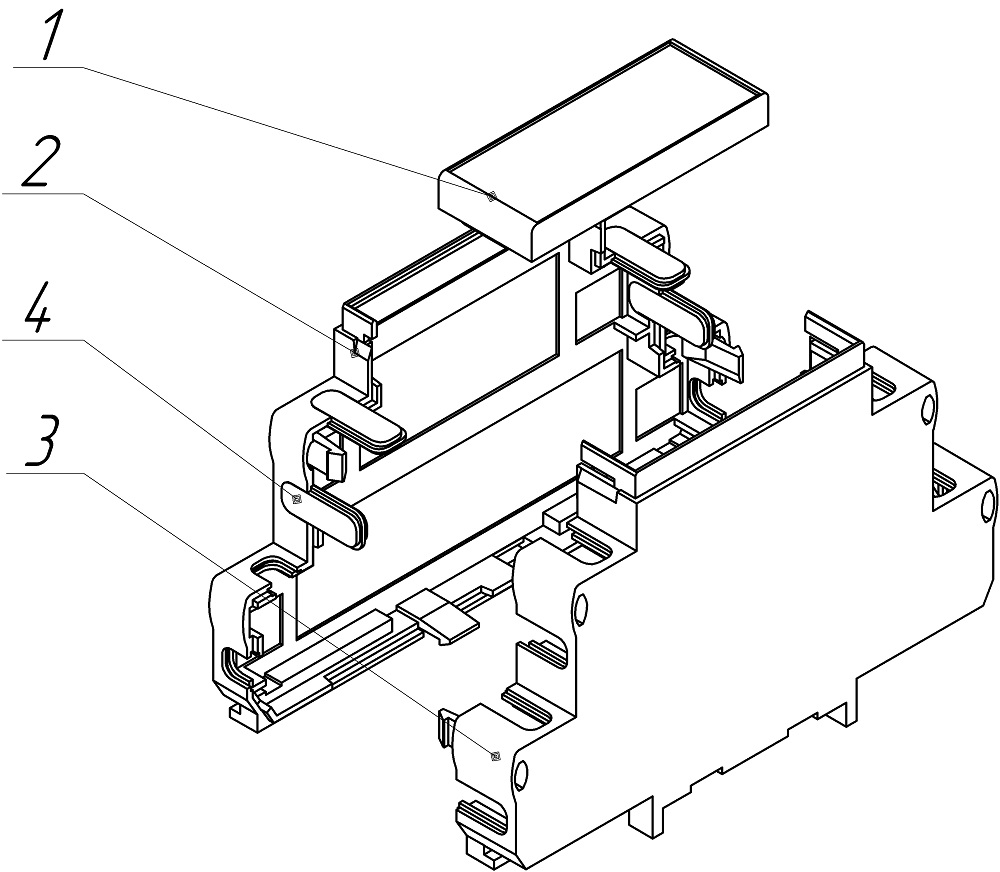

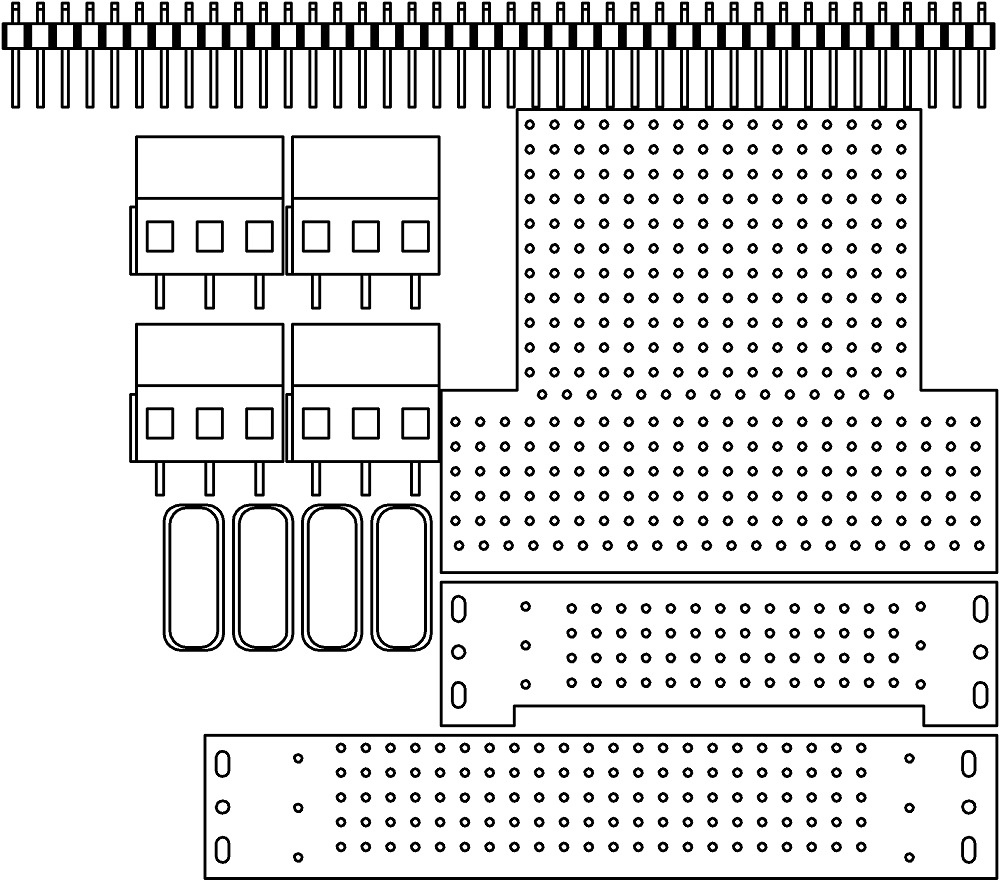

Комплект поставки
1. Крышка - 1 шт.
2. Половина корпуса 6 мм - 1 шт.
3. Половина корпуса 11 мм - 1 шт.
4. Заглушки - 4 шт.

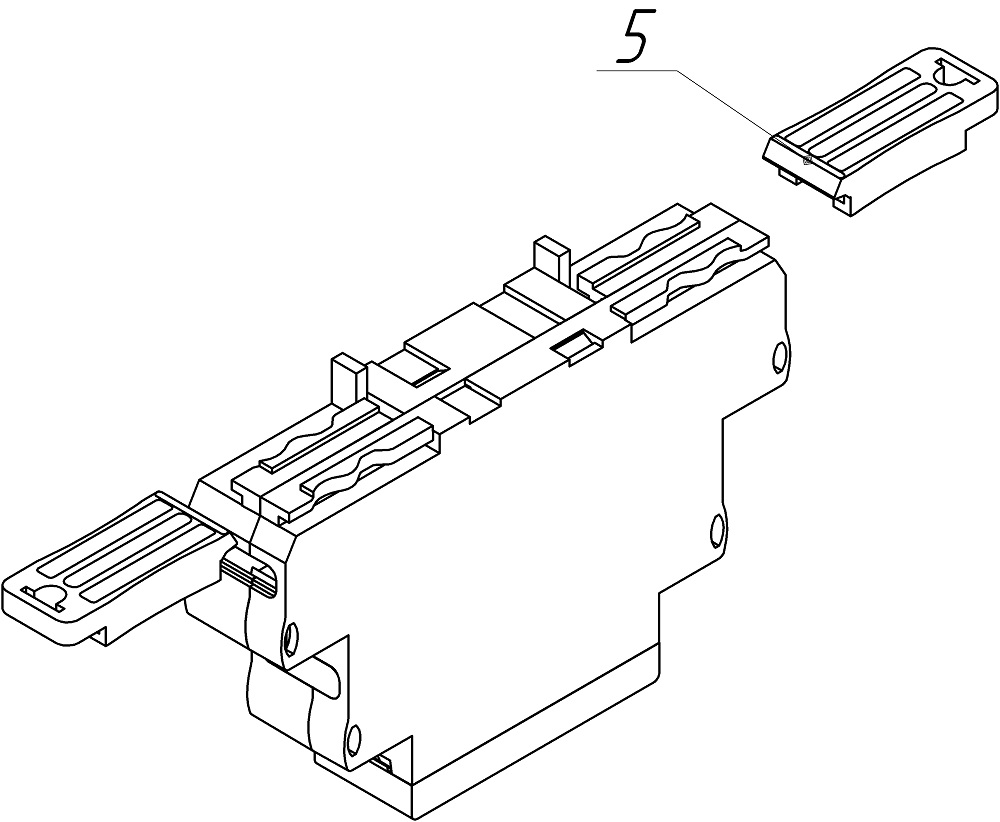

5. Замки (фиксаторы) - 2 шт.
6. Клеммы - 4 шт.
7. Плата - 1 шт.
8. Соединители штыревые - 1 шт.
9. Инструкция - 1 экз.
10. Пакет - 1 шт.
Платы допускают установку клемм; 2х7.5мм, 2х7.61мм, 3х5.0 или 3х5.05мм.
Тип клемм - MKDS 1.5 фирмы Phoenix Contact или аналогичных, например DG128, фирмы Degson (Китай).
Тип клемм - MKDS 1.5 фирмы Phoenix Contact или аналогичных, например DG128, фирмы Degson (Китай).

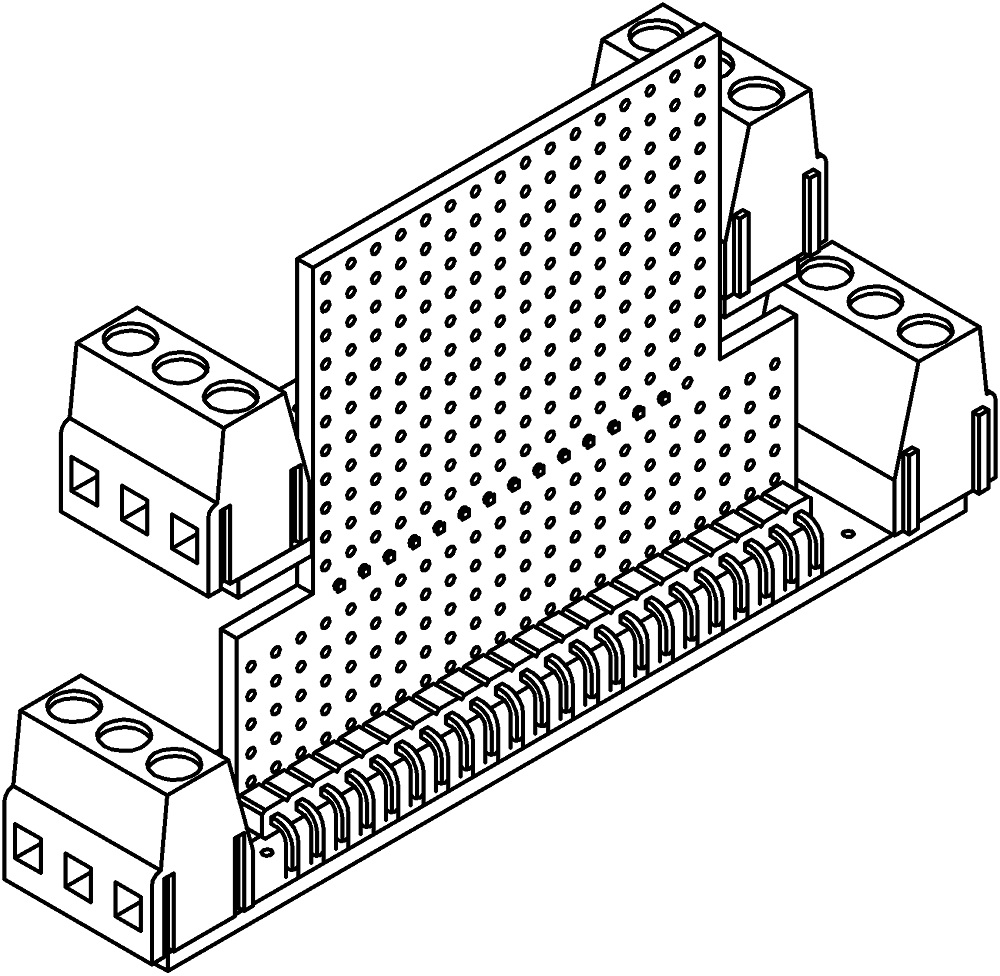

Собираем в единое целое три платы и разъёмы.
Возможна сборка только с одной нижней платой. В этом случае отверстия под клеммы надо закрыть, поставляемыми в комплекте заглушками.
Возможна сборка только с одной нижней платой. В этом случае отверстия под клеммы надо закрыть, поставляемыми в комплекте заглушками.
| Наименование | Наименование файла | Файл для скачивания | Дата файла |
| КИТ-152 | Инструкция | PDF Скачать v04 | 06.24 |
| PDF Скачать v05 | 05.25 |
