Реле контроля однофазного напряжения

Таблица выбора реле контроля однофазного постоянного/переменного напряжения.



  Наименование модели РКН-1-1-15М РКН-1М-15 РКН-1М РКН-1МЦ РКН-1-2-15 РКН-1-3-15 УЗМ-16 УЗМ-51М УЗМ-51 УЗМ-50 УЗМ-50Ц УЗМ-50ЦМ
Устройство защиты от
скачков напряжения
Параметр Контроль переменного напряжения * * * * * * * * * * * *
Контроль постоянного напряжения * * * *
Фиксированный порог срабатывания при превышении напряжения           *       *
Фиксированный порог срабатывания при снижении напряжения           *       *
Регулируемый порог срабатывания при превышении напряжения * * * * *   * *  *   * *
Регулируемый порог срабатывания при снижении напряжения * * * * *   * * *   * *
Фиксированная задержка срабатывания           * * * * * * *
Регулируемая задержка срабатывания * * * * *
Регулируемый порог отключения нагрузки по превышению потребляемой мощности                     * *
Индикация работы реле * * * * * * * * * * * *
Цифровой дисплей       *             * *
Назначение Общего применения * * * *
Защита компрессоров, холодильных установок, холодильников
(6-ти минутная задержка повторного включения		             * * * * * *
Обнаружение коротких провалов           *
Защита от скачков и провалов напряжения * * * * * * * * * * * *
Напряжение питания AC24 * * *
AC36 * * *
AC58 * * *
AC100 * * *
AC130 * * *
AC220 * * *
AC230 * * *   * * * * * * * *
AC240 * * *
DC24 * * *
DC48 * * *
DC60 * * *
DC100 * * *
DC130 * * *
DC220 * * *
DC230 * * *
DC240 * * *
Контакты реле 1 переключающая группа   * * *
2 переключающие группы *       * *
Максимальный
коммутируемый
ток (AC1)		 5A / 250B     *
8A / 250B * *   * * *
16A / 250B             *
63A / 250B               * * * * *
Габаритные
размеры		 13 X 93 X 62мм (2/3 модуля)     *
18 X 93 X 62мм (1 модуль) * *   * * * *
18 X 83 X 68,5мм (1 модуль)                 * *
18 X 68,5 X 108мм (1модуль)                       *
35 X 83 X 67мм (1 модуль)                     *
35 X 83 X 63мм (2 модуля)               *
Способ монтажа На рейку - DIN * * * * * * * * * * * *
На ровную поверхность * * * * * * *     * *
Климатическое
исполнение		 УХЛ4 (-25...+55°C) * * * * *   * * * * * *
УХЛ2 (-40...+55°C) * * * *   * * * * *   *

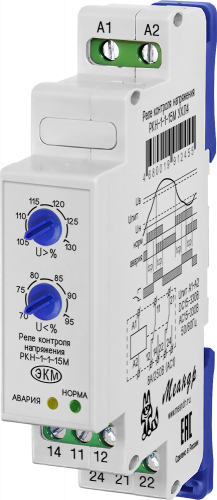

РКН-1-1-15M
Реле контроля однофазного напряжения РКН-1-1-15М УНИВЕРСАЛЬНОЕ!
  • Контроль переменного или постоянного напряжения (переключается)
  • Регулируемый отключаемый порог на снижение напряжения -30…-5% от Uном
  • Переменное напряжение от 24 до 240В
  • Постоянное напряжение от 24 до 240В
  • Широкий диапазон номинальных (Uном) контролируемых напряжений (переключается);
  • Регулируемый отключаемый порог на повышение напряжения +5…+30% от Uном
  • Фиксируемая задержка срабатывания 0,5c, 2c, 5с, 10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной всего 18мм
Подробнее

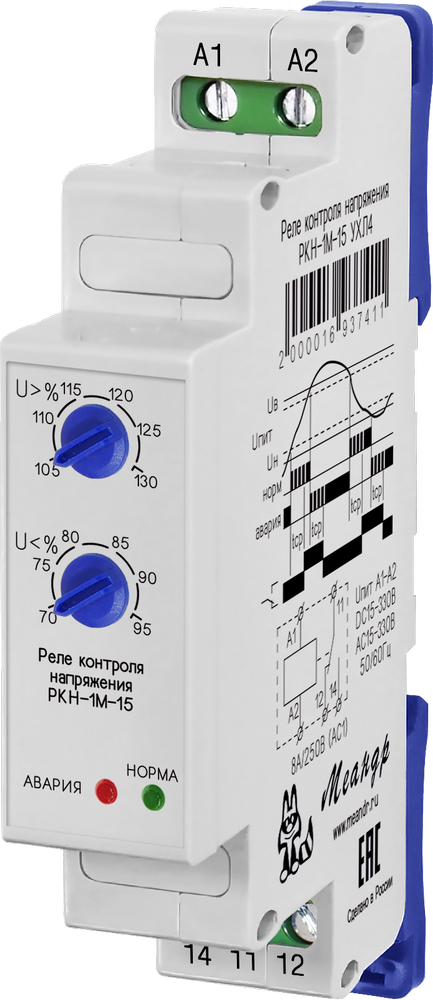

РКН-1М-15

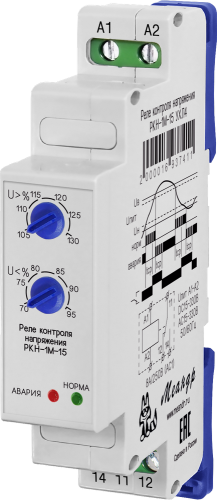

Реле контроля напряжения РКН-1М-15
  • Широкий ряд контролируемого напряжения в одном изделии
  • Контроль переменного (синусоидального) или постоянного (сглаженного) напряжения
  • Регулируемый отключаемый порог на снижение напряжения -30…-5% от Uном
  • Регулируемый отключаемый порог на повышение напряжения +5…+30% от Uном
  • Фиксируемая задержка срабатывания 0.5c, 2c, 5с, 10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной 18мм

Подробнее
РКН-1М
Реле контроля напряжения РКН-1-1-15М          Реле контроля однофазного напряжения РКН-1-1-15М вид с боку
  • Контроль переменного или постоянного напряжения (переключается)
  • Регулируемый отключаемый порог на снижение напряжения -30…-5% от Uном
  • Переменное напряжение от 24 до 240В
  • Постоянное напряжение от 24 до 240В
  • Широкий диапазон номинальных (Uном) контролируемых напряжений (переключается);
  • Регулируемый отключаемый порог на повышение напряжения +5…+30% от Uном
  • Фиксируемая задержка срабатывания 0,5c, 2c, 5с, 10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной всего 13мм
Подробнее
РКН-1МЦ
Реле контроля напряжения РКН-1МЦ
  • Реле контроля напряжения РКН-1МЦ (далее реле) предназначено для выдачи команды управления при отклонении контролируемого напряжения от установленных пороговых значений. Может применяться в качестве реле максимального или минимального напряжения или реле контроля аварийного состояния (контроль двух порогов).
Подробнее
РКН-1-2-15
Реле контроля однофазного напряжения РКН-1-2-15
  • Задержка включения (фиксированная) 6мин<
  • Регулируемый порог на снижение напряжения: -30...+20% от номинального напряжения 230В
  • Регулируемый порог на повышение напряжения: -20...+30% от номинального напряжения 230В
  • Регулируемая задержка срабатывания 0,1...10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной 18мм
Подробнее
РКН-1-3-15
Реле контроля однофазного напряжения РКН-1-3-15
  • Обнаружение кратковременного пропадания сетевого напряжения (от 0,005с)
  • Коммутируемый ток до 8А при максимальном напряжении 400В
  • Два режима работы: с памятью и без памяти
  • Широкий диапазон напряжения контроля
  • Не требует дополнительного Uпит
Подробнее
РКН-1-1-15 продажа остатков
Реле контроля однофазного напряжения РКН-1-1-15
  • Регулируемый порог на снижение напряжения – 30…-5% от Uном
  • Регулируемый порог на повышение напряжения – +5…+30% от Uном
  • Регулируемая задержка срабатывания 0,1...10с
  • Не требует дополнительного Uпит
Подробнее

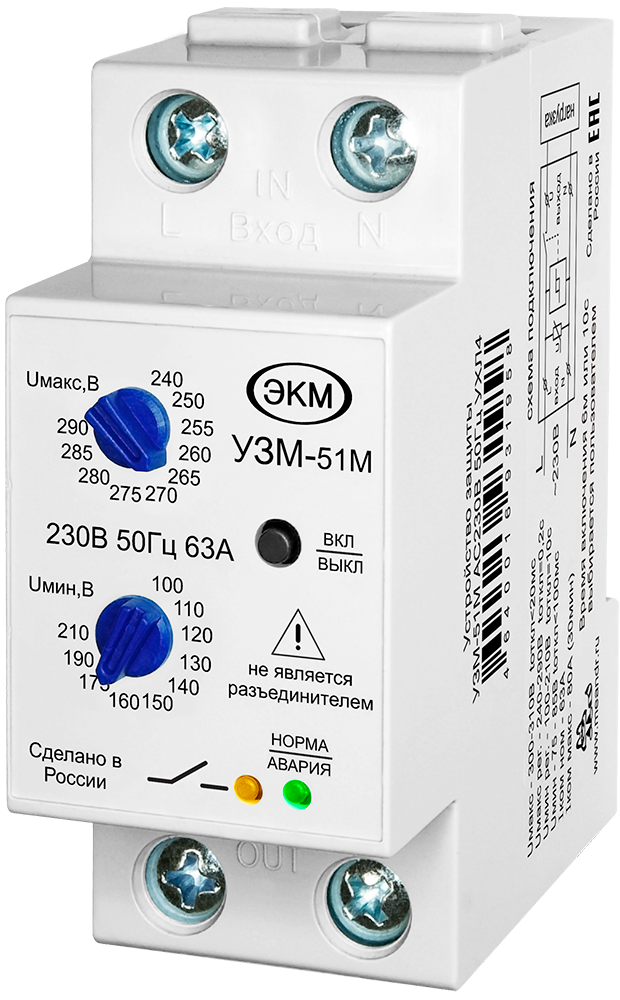

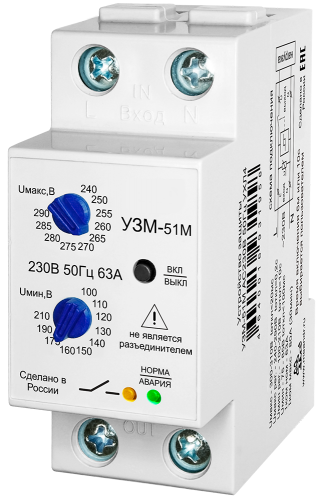

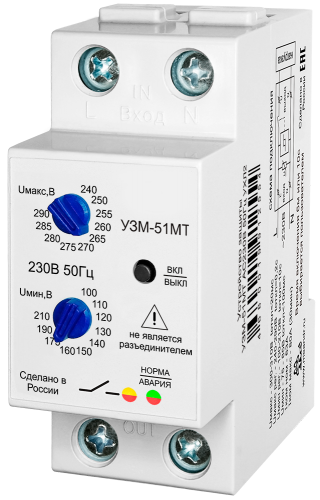

УЗМ-51М, УЗМ-51МТ, УЗМ-16

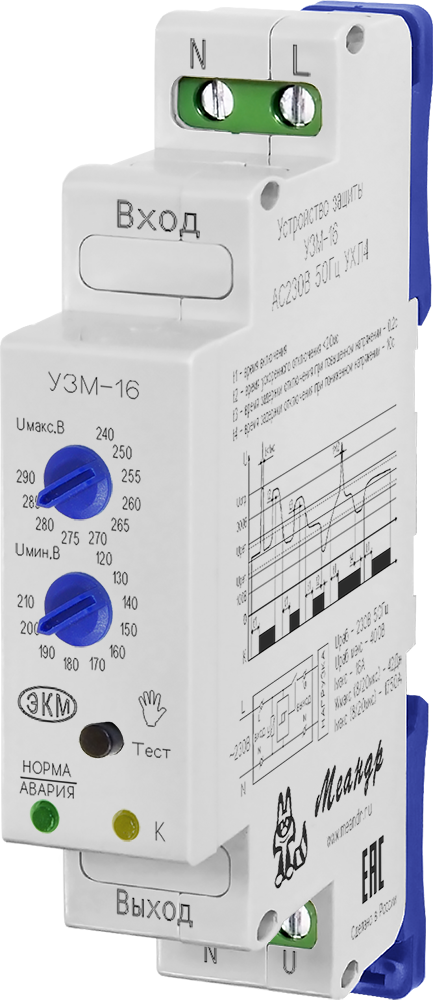

Устройство защиты многофункциональное УЗМ-51М Устройство защиты многофункциональное УЗМ-51МТ  Устройство защиты УЗМ-16
  • УЗМ-51М и УЗМ-51МТ: Максимальный ток коммутации 63А/250В (14кВт)
  • УЗМ-16: Максимальный ток коммутации 16А
  • Двухпороговая защита от перенапряжения (задержка срабатывания): >265В/0,2с и >300В/0,02с
  • Двухпороговая защита от снижения напряжения (задержка срабатывания): <170В/10с и <130В/0,1с
  • Встроенная варисторная защита от импульсных скачков сетевого напряжения
  • Сохраняет работоспособность в широком диапазоне Uпит - 0...440В
  • Задержка повторного включения 10с или 6мин (выбирается пользователем)
  • Климатическое исполнение УХЛ4 (-250С...+550С) или УХЛ2 (-400С...+550С)
Подробнее

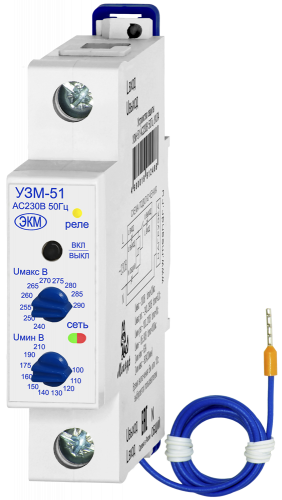

УЗМ-51
Устройство защиты многофункциональное УЗМ-51
  • Регулируемые пользователем верхний и нижний пороги срабатывания: 240-290В и 210-100В
  • Номинальный ток нагрузки 63А/250В (14кВт)
  • Максимальный ток нагрузки 80А/250В (18кВт) - 5мин
  • Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
  • Функция дистанционного управления (контактор)
  • Фиксированная программируемая задержка повторного включения АПВ - 10 секунд или 6 минут
  • Ширина корпуса - 18мм



Подробнее

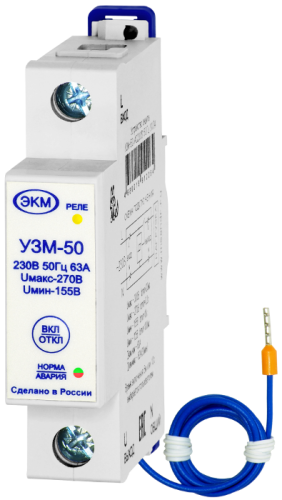

УЗМ-50
Устройство защиты многофункциональное УЗМ-50
  • Фиксированный верхний и нижний пороги срабатывания: 270В и 155В
  • Номинальный ток нагрузки 63А/250В (14кВт)
  • Максимальный ток нагрузки 80А/250В (18кВт) - 5мин
  • Двухпороговая защита от снижения напряжения/задержка срабатывания: <155В/10с  и  <80В/0,5с
  • Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
  • Функция дистанционного управления (контактор)
  • Фиксированная программируемая задержка повторного включения АПВ - 10 секунд или 6 минут
  • Ширина корпуса - 18мм





Подробнее
Устройство защиты многофункциональное УЗМ-50Ц со встроенным вольтметром
  • Максимальный ток коммутации 63А/250В (14кВт)
  • Сохраняет работоспособность в диапазоне напряжений 20...440В
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль
  • Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.)
  • Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.)
  • Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
  • Функция дистанционного управления (контактор)
  • Задержка повторного включения 10сек ... 360сек (выбирается пользователем)
  • Климатическое исполнение УХЛ4 (-250C...+550C)

Подробнее
УЗМ-50ЦМ
Устройство защиты многофункциональное УЗМ-50ЦМ
  • Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут)
  • Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240...290В и <100...190В
  • Фиксированный порог защиты от перенапряжения >300В/20мс
  • Фиксированный порог защиты от снижения напряжения <85В/100мс
  • Ограничение потребляемой мощности >0,5...14,5кВт
  • Сохраняет работоспособность в диапазоне напряжений от 30В до 440В
  • Энергонезависимая память событий (число срабатываний, минимальное и максимальное значение напряжения, мощности и тока)
  • Измерение параметров сети: напряжение, ток (диапазон измерения тока -  от 0,6А до 65А), мощность
  • ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности)
  • Подключение нагрузки при переходе сетевого напряжения через ноль
  • Ширина корпуса - 18мм

Подробнее
