Инкрементальные энкодеры Leine-Linde
 |
Инкрементальный (пошаговый, импульсный) энкодер предназначен для указания направления движения и/или углового перемещения механизма. Инкрементальный энкодер периодически формирует импульсы, соответствующие углу вращения вала. Этот тип энкодеров, в отличие от абсолютных, не формирует выходные импульсы, когда его вал находится в покое. Инкрементальный энкодер связан со счетным устройством, это необходимо для подсчета импульсов и преобразования их в меру перемещения вала.
Оптический энкодер состоит из следующих компонентов: источника света, диска с метками, фототранзисторной сборки и схемы обработки сигнала. Диск пошагового энкодера подразделен на точно позиционированные отметки. Количество отметок определяет количество импульсов за один оборот. К примеру, если диск поделен на 1000 меток, тогда за 250 импульсов вал должен повернуться на 90 градусов.
Для механического соединения вала датчика с внешним механизмом желательно использовать муфту гибкого типа, которая предназначена для компенсации возможного биения валов, как в радиальном, так и в осевом направлении. Это позволяет резко снизить вероятность преждевременного износа подшипников вала датчика и в последствии не приведёт к разрушению нанесённых на диск меток!!!
 |

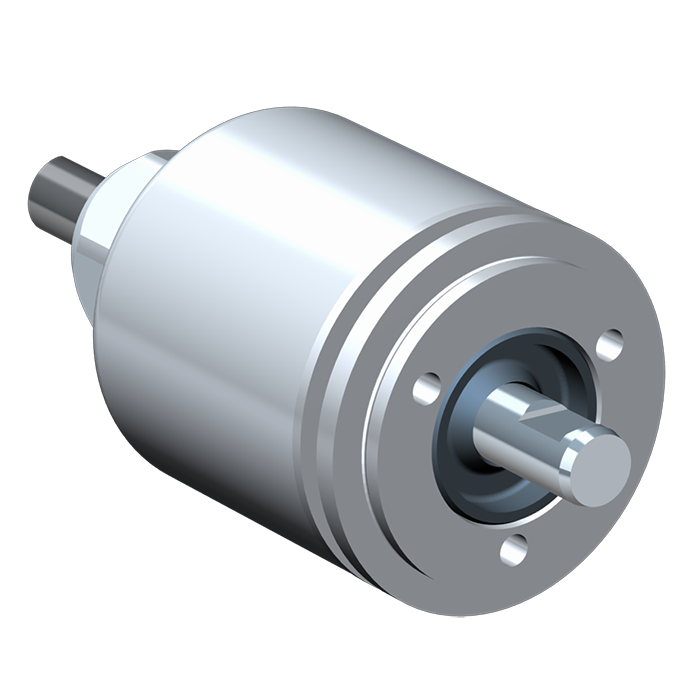

Применяются в области лесозаготовительного оборудования, в промышленных мойках с высоким давлением и т.д.
Выполнены из прочного и чрезвычайно надежного материала, предназначены для установки в местах с ограниченным пространством, диаметр - 30мм. Имеют различные виды интерфейсов: TTL, HTL и RS-422.
Высокий уровень защиты IP67, благодаря этому датчики выдерживают сильные вибрации и удары, что гарантирует более длительное использование датчика (особенно энкодер с повышенной прочностью).
|
 |

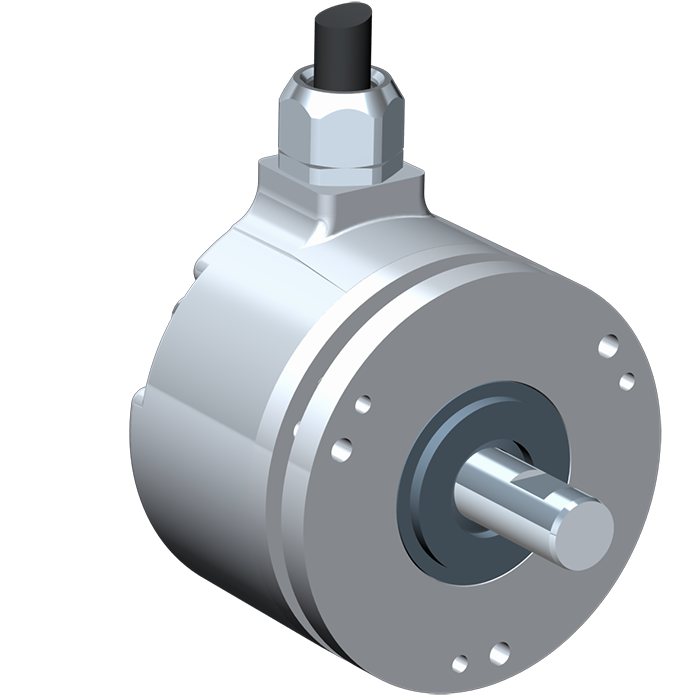

Энкодеры применяются в самых различных областях промышленности: электродвигатели, подъемные краны, лифты и общая автоматизация.
Характеризуются производителем как "Универсальные" и "стандартные" с высокой производительностью, соответствуют европейским промышленным стандартам.
Имеют различные виды интерфейсов TTL, HTL и RS-422, степень защиты IP66, диаметр 58мм, радиальная нагрузка на вал - 60Н, осевая нагрузка вала - 50Н, рабочая температура -40...+1000C.
|
 |

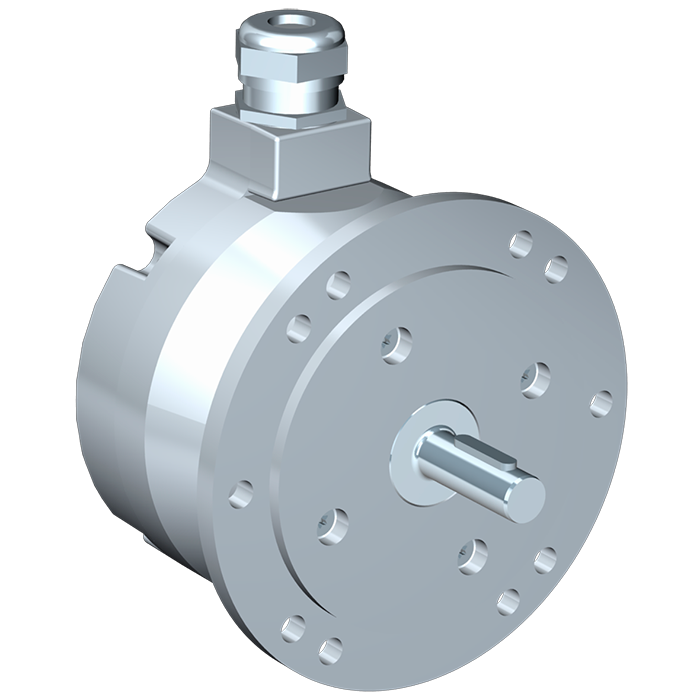

Хорошо зарекомендовали себя в лесозаготовительной промышленности, металлургии, крановой, ветроэнергетической, бумажной промышленности и др.
На сегодняшний день являются наиболее надёжными, не требующими обслуживания и экономически эффективными решениями в области измерения угла (хорошо защищённый корпус, двойной набор усиленных подшипников). Вся серия сверх защищена от агрессивных сред, механических, электрических и стрессовых обстоятельств, на работу в которых и рассчитаны данные датчики.
Функция ADS ™ (Расширенная диагностическая Система) встроена почти во все модели, она контролирует и информирует о состоянии энкодера постоянно, тем самым гарантируя надёжность системы. Имеется возможность повышения срока службы датчиков за счёт использования аксессуаров (муфт, креплений и т.д.).
|
