Реле контроля частоты РКЧ-М01 и РКЧ-М02 АС150-400В, питание 0...400Гц, УХЛ2 или УХЛ4

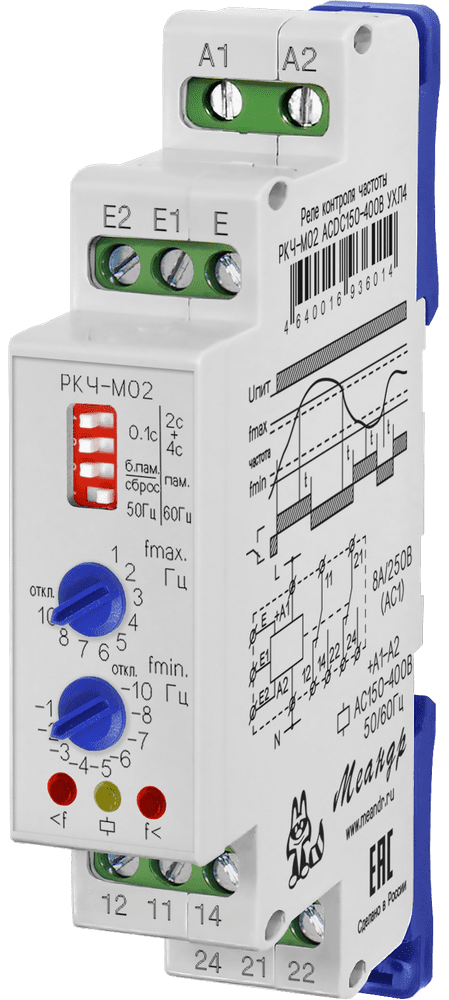

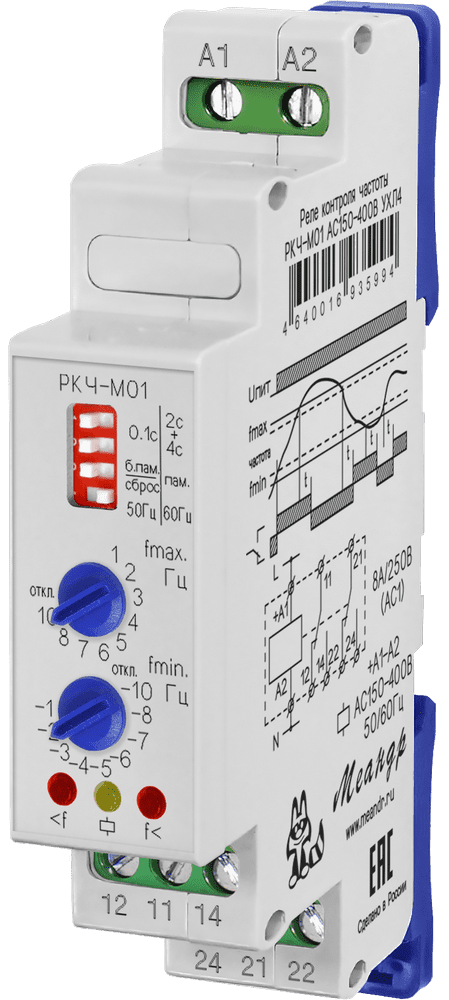

Реле контроля частоты РКЧ-М01      Реле контроля частоты РКЧ-М02

РКЧ-М01 АС150-400В УХЛ4
стандарт
2888.00 руб. с НДС

РКЧ-М02 АСDC150-400В УХЛ4
спец. изделие
3465.00 руб. с НДС

спец. изделие
4782.00 руб. с НДС

Видео работы реле контроля частоты РКЧ-1 - реле контролирует частоту собственного напряжения питания.

Режим проверки: память аварий отключена, установлены пороги ± 5Гц, задержка срабатывания отключена.
 Частота питающего напряжения меняется в диапазоне от 50Гц до 40, потом поднимается до 60Гц и вновь возвращается на 50Гц.
 На 5-й секунде реле отключается обнаружив снижение частоты.
 На 11-й секунде частота возвращается в допустимые пределы - реле включается.
 На 17-й секунде реле отключается обнаружив превышение частоты.
 На 24-й секунде частота возвращается в допустимые пределы - реле включается.

  • Диапазон контролируемых частот - 50 ± 10 или 60 ± 10Гц
  • Контроль собственного напряжения питания (РКЧ-1) или внешнего сигнала (РКЧ-2)
  • Работа с памятью аварии или без памяти аварии
  • Контроль превышения и снижения частоты
  • Регулируемая задержка срабатывания (0,1с, 2с, 4с, 6с)
  • Задание нижнего порога отключения (fmin), Гц (-10, -8, -7, -6, -5, -4, -3, -2, -1)
  • Задание верхнего порога отключения (fmax), Гц (1, 2, 3, 4, 5, 6, 7, 8, 10)
  • 2 диапазона измерения частоты по напряжению: - 2...40 и 20...400 В (только для РКЧ-М02)

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля частоты РКЧ-М (далее реле) предназначено для контроля частоты переменного напряжения. Реле обеспечивает контроль частоты 50 или 60 Гц. Реле РКЧ-М01 контролирует частоту напряжения питания. Реле РКЧ-М02 контролирует частоту напряжения, поступающего на сигнальный вход. Реле может использоваться для контроля частоты в однофазных и многофазных сетях с фиксированной задержкой срабатывания и регулируемыми порогами отключения исполнительного встроенного реле. Реле допускает режим работы «без памяти» аварии и режим работы «с памятью» аварии.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: DIP-переключатель для установки задержки срабатывания, выбора режима работы «с памятью» аварии или «без памяти» аварии, выбора номинальной частоты контролируемой сети, поворотный переключатель установки значений срабатывания по превышению номинальной частоты, поворотный переключатель установки значений срабатывания по понижению номинальной частоты контролируемой сети, красный индикатор аварийного состояния по превышению частоты сети - «>f», жёлтый индикатор состояния контактов исполнительного реле «», красный индикатор аварийного состояния по понижению частоты сети - «<f».

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
 Следует использовать отвертку 0,6*3,5мм

УСТРОЙСТВО И РАБОТА РЕЛЕ
 Установить переключатель частоты сети в положение 50 Гц или 60Гц. Установить переключатель режима в положение «пам.». Установка верхнего и нижнего порогов отключения производится поворотными переключателями fmax и fmin. К выбранному значению номинальной частоты сети 50 или 60 Гц следует прибавить или отнять значение установленное поворотным переключателем. Для отключения срабатывания по верхнему или нижнему значению частоты сети следует установить соответствующий поворотный переключатель в положение «откл.». Установка значения задержки включения t производится переключателями №1 и №2.

 Режим работы «с памятью» аварии. После подачи питания с задержкой tвкл, если частота контролируемой сети находится в установленных пределах Fmin - Fmax, включится жёлтый индикатор «» и замкнутся контакты 11-14, 21-24. Если значение частоты контролируемой сети превысит установленное значение fmax, через установленное время задержки t отключится исполнительное реле, погаснет жёлтый индикатор «», замкнутся контакты 11-12, 21-22 и включится индикатор «>f». Если частота контролируемой сети опустится ниже установленного значения fmin, через установленное время задержки t отключится исполнительное реле, погаснет жёлтый индикатор «», замнутся контакты 11-12, 21-22 и включится индикатор «<f». Для включения реле необходимо снять питание или установить переключатель №3 в положение «сброс».

 Режим работы «без памяти» аварии. Если частота контролируемой сети находится в установленных пределах Fmin - Fmax исполнительное реле включено, горит жёлтый индикатор «», замкнуты контакты 11-14, 21-24. Если частота контролируемой сети превысит или опустится ниже установленных значений, через время задержки t исполнительное реле выключиться, погаснет жёлтый индикатор «», замкнуться контакты 11-12, 21-22. При возврате частоты в установленные пределы через время задержки t произойдёт включение исполнительного реле, загорится жёлтый индикатор «», замкнутся контакты 11-14, 21-24.

 ВНИМАНИЕ: В течении отработки времени задержки t жёлтый индикатор «» включается с периодом 0.5с.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКЧ
Параметр
Ед.изм.
РКЧ-М01
РКЧ-М02
Напряжение питания
В
АС150-400
АСDC 150-400
Частота питающей сети
Гц
50...60
Напряжение контролируемого сигнала
В
АС150-400 (А1-А2)
АС3-40 (Е-Е1)
АС30-400 (Е-Е2)
Значения нижнего порога, fmin
Гц
откл., -10, -8, -6, -5, -4, -3, -2, -1
Значения верхнего порога, fmax
Гц
1, 2, 3, 4, 5, 6, 7, 8, 10, откл.
Гистерезис в зависимости от значения установленной частоты отключения
Гц
(Fном +1,2,3Гц) + 0,25
(Fном +4,5,6,7,8,0Гц) +0,5
Время срабатывания, tз
с
0,1; 2; 4; 6
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальное коммутируемое напряжение
В
250 (АС1/2А)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 2000/240
Потребляемая мощность, не более
ВА
2
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов   2 переключающие группы
Диапазон рабочих температур (по исполнениям)
°С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
°С
-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 15150-69 (без образования конденсата)

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 25°С)
Высота над уровнем моря м до 2000
Положение в пространстве

произвольное
Режим работы   круглосуточный
Габаритные размеры
мм
17.5 х 90 х 63
Масса
кг
0,08

ДИАГРАММЫ РАБОТЫ РЕЛЕ

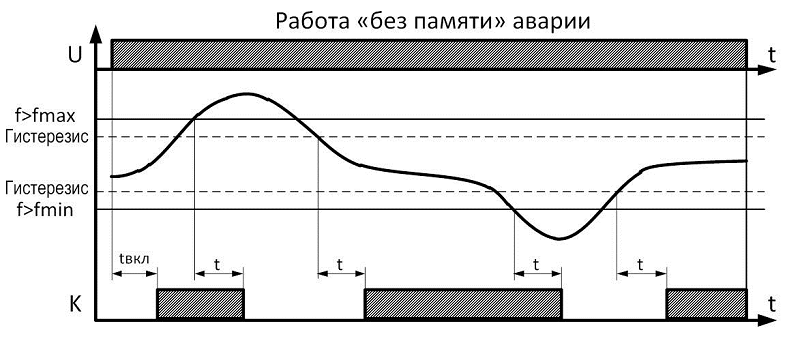

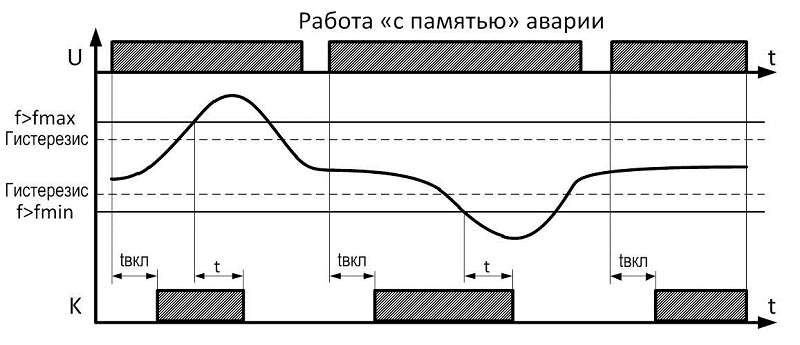

 Диаграмма работы РКЧ &quot;с памятью&quot; аварии   Диаграмма работы РКЧ &quot;без памяти&quot; аварии

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
РКЧ-М01
РКЧ-М02

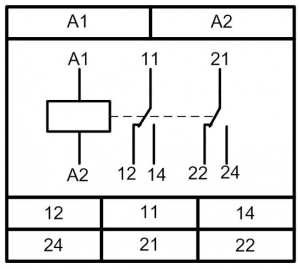

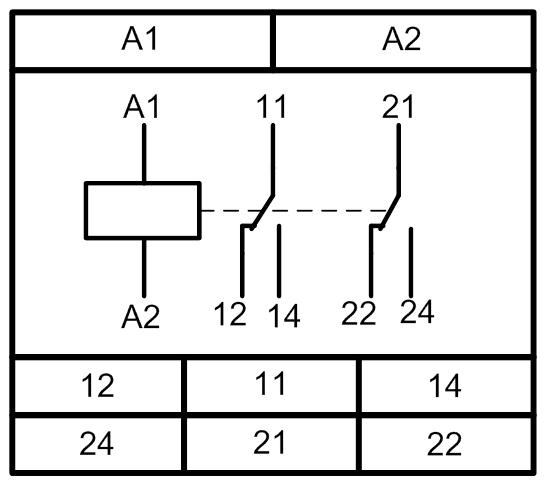

Схема подключения РКЧ-М01

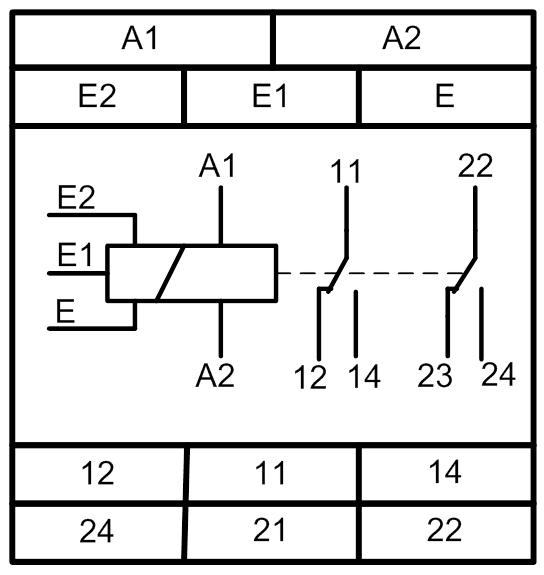

Схема подключения РКЧ-М02

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТЫ РЕЛЕ

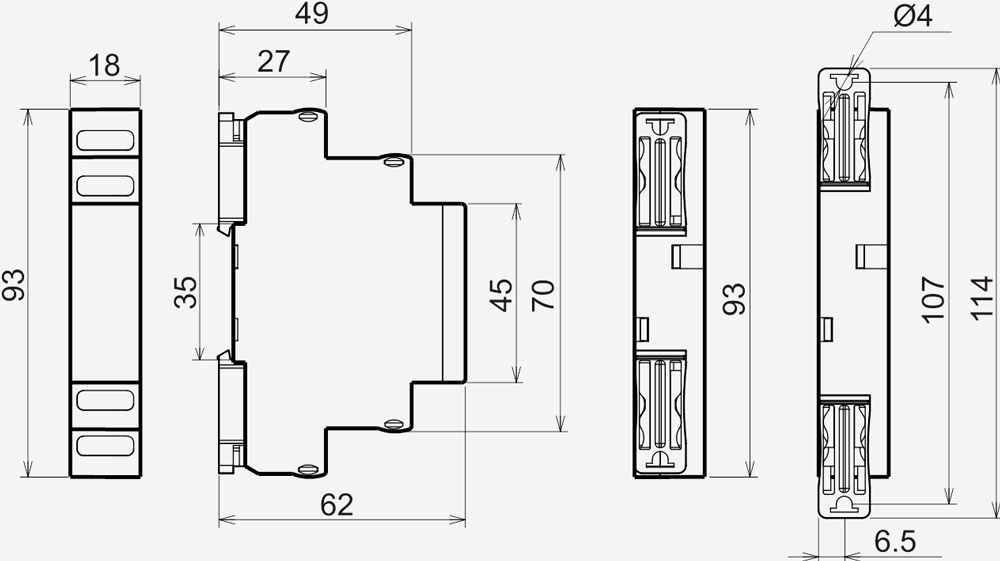

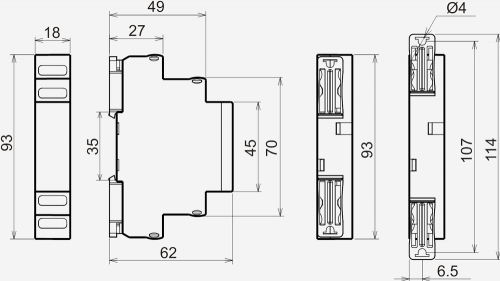

 Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

РКЧ-М01 АС150-400В УХЛ4
РКЧ-М02 АСDC150-400В УХЛ4
РКЧ-М02 АСDC150-400В УХЛ2

4640016935994
4640016936014
4640016936007

Руководство по эксплуатации  .PDF Скачать v11 03.21

Русский
