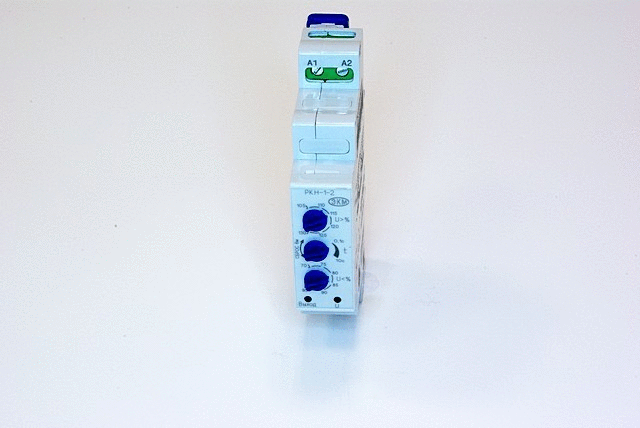

Реле контроля однофазного напряжения РКН-1-2-15 фиксируемая задержка повторного пуска - 6 мин.
|
|
РКН-1-2-15 AC230В УХЛ4
|
стандарт |
2125.00 руб. с НДС
|
-
Задержка включения (фиксированная) 6мин
-
Регулируемый порог на снижение напряжения: -30...+20% от номинального напряжения 230В
-
Регулируемый порог на повышение напряжения: -20...+30% от номинального напряжения 230В
-
Регулируемая задержка срабатывания 0,1...10с
-
Не требует дополнительного напряжения питания
-
Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-1-2-15 предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

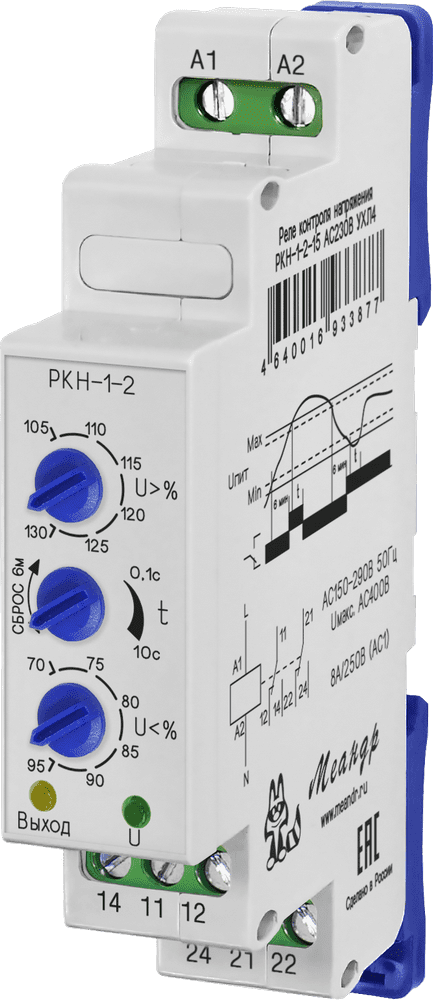

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель установки верхнего порога срабатывания «верх Uн,%», поворотный переключатель времени задержки срабатывания, поворотный переключатель установки нижнего порога срабатывания «нижн Uн,%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
».
».
РАБОТА РЕЛЕ
При подаче питания на реле, если напряжение сети находится в диапазоне между установленными порогами, встроенное исполнительное реле включается через 6мин (фиксированная задержка включения), при этом включается индикатор «», контакты реле 11-14, 21-24 замыкаются. Если напряжение сети вышло за пределы установленных порогов, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания «t», установленной пользователем (замыкаются контакты 11-12, 21-22). После возвращения контролируемого напряжения в пределы уставки, реле включается через фиксированную задержку включения 6 мин. Отсчёт времени задержки включения «6 мин» может быть принудительно прерван произвольном поворотом регулятором времени срабатывания.
», контакты реле 11-14, 21-24 замыкаются. Если напряжение сети вышло за пределы установленных порогов, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания «t», установленной пользователем (замыкаются контакты 11-12, 21-22). После возвращения контролируемого напряжения в пределы уставки, реле включается через фиксированную задержку включения 6 мин. Отсчёт времени задержки включения «6 мин» может быть принудительно прерван произвольном поворотом регулятором времени срабатывания.
Подготовка изделия к работе:
-
Установите верхний порог срабатывания в положение «+30%», нижний порог - в положение «-30%» и минимальную задержку срабатывания «0,1с».
-
Подключите к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» ,«21», «22», «24» исполнительные цепи.
-
Подайте напряжение питания и убедитесь, что включены оба индикатора «U» и «R».
-
Установите необходимые задержку и пороги срабатывания реле
|
Параметр
|
Ед.изм.
|
РКН-1-2-15 AC230В
|
|
Номинальное напряжение питания, Uном
|
В
|
АС230
|
|
Максимальное допустимое напряжение питания
|
В
|
400 (5мин)
|
|
Минимальное допустимое напряжение питания
|
В
|
150
|
|
Регулируемый порог перенапряжения от Uном
|
%
|
-20...+30
|
|
Регулируемый порог снижения напряжения от Uном
|
%
|
-30...+20
|
|
Точность установки порогов напряжения
|
%
|
5
|
|
Точность измерения
|
%
|
2
|
|
Гистерезис напряжения порогов срабатывания
|
%
|
5
|
|
Регулируемая задержка срабатывания
|
с
|
0,1...10
|
|
Фиксированная задержка включения
|
мин
|
6
|
|
Мощность, потребляемая от сети, не более
|
ВА
|
4
|
|
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Количество и тип контактов
|
|
2 переключающие группы
|
|
Диапазон рабочих температур
|
0С
|
-25…+55
|
|
Температура хранения
|
0С
|
-40...+70
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
|
Габаритные размеры
|
мм
|
18х93х62
|
|
Масса
|
кг
|
0,08
|

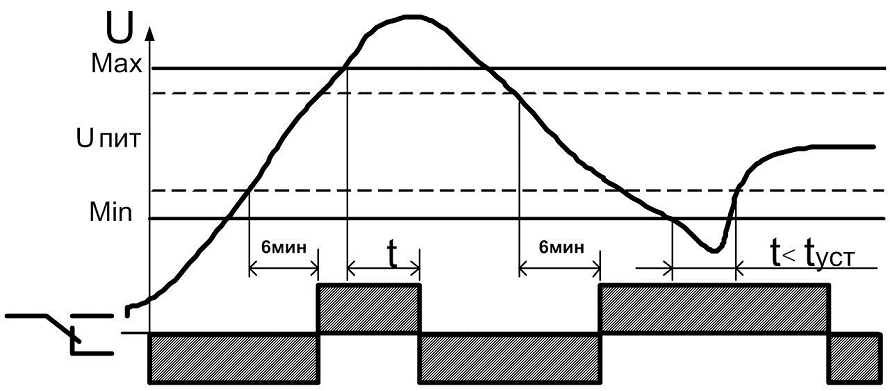

ДИАГРАММА РАБОТЫ РЕЛЕ

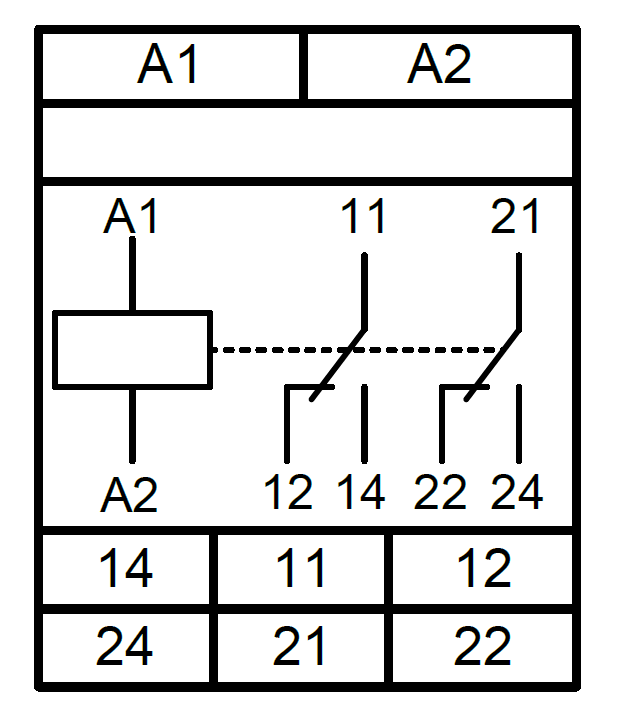

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
